申请日2017.12.06
公开(公告)日2018.08.28
IPC分类号C02F9/14; C02F103/20
摘要
本实用新型公开了一种养猪原粪水处理装置，包括粪水池、连接管，所述粪水池一侧设置有连接管，且连接管上设置有控制阀，所述粪水池顶部设置有清洗水管，所述连接管一端连接有混合室，所述混合室内设置有横向放置的过滤板，所述混合室顶部开口处设置有盖板，所述盖板上设置有PH检测仪，且PH检测仪得探头伸进混合室内，所述过滤板顶部一侧设置有连接柱，且连接柱顶部固定设置有圆盘提手，所述混合室一侧通过管道连接有药液筒，且管道上设置有电磁流量阀，所述混合室一侧设置有支撑架，且支撑架顶部设置有搅拌电机，所述搅拌电机通过自带的电机轴转动连接有转动轴，该种装置结构简单，对粪水进行充分利用，节能环保。
权利要求书

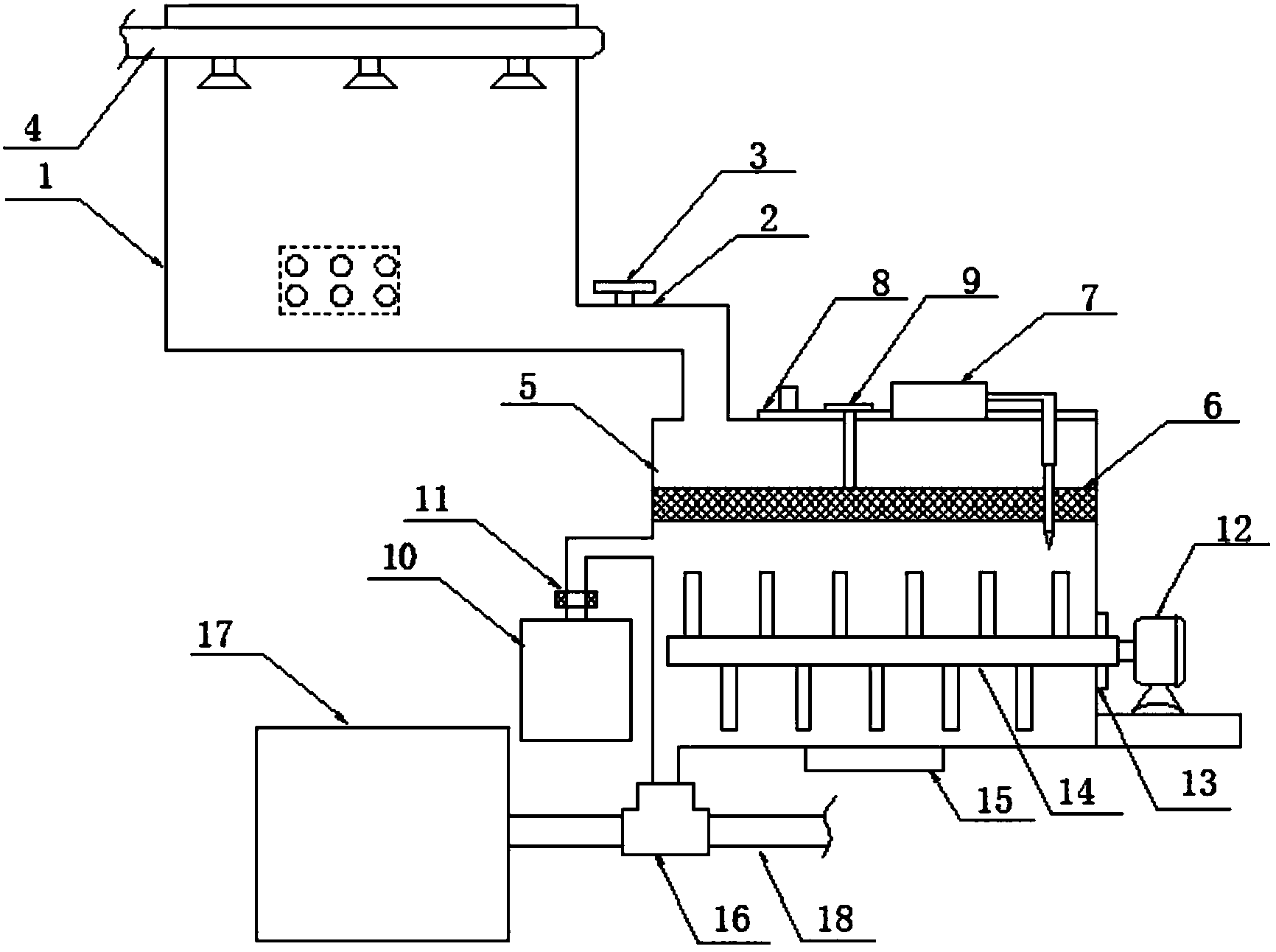

1.一种养猪原粪水处理装置，包括粪水池(1)、连接管(2)，其特征在于，所述粪水池(1)一侧设置有连接管(2)，且连接管(2)上设置有控制阀(3)，所述粪水池(1)顶部设置有清洗水管(4)，所述连接管(2)一端连接有混合室(5)，所述混合室(5)内设置有横向放置的过滤板(6)，所述混合室(5)顶部开口处设置有盖板(8)，所述盖板(8)上设置有PH检测仪(7)，且PH检测仪(7)得探头伸进混合室(5)内，所述过滤板(6)顶部一侧设置有连接柱，且连接柱顶部固定设置有圆盘提手(9)，所述混合室(5)一侧通过管道连接有药液筒(10)，且管道上设置有电磁流量阀(11)，所述混合室(5)一侧设置有支撑架，且支撑架顶部设置有搅拌电机(12)，所述搅拌电机(12)通过自带的电机轴转动连接有转动轴(14)，所述转动轴(14)与混合室(5)连接处设置有密封圈(13)，所述转动轴(14)上交错固定设置有多根搅拌轴，所述混合室(5)底部设置有重量传感器(15)，所述混合室(5)底部设置的管道连接有电磁三通阀(16)，所述电磁三通阀(16)两端均连接有沼气池(17)、排水管(18)。
2.根据权利要求1所述的一种养猪原粪水处理装置，其特征在于，所述过滤板(6)的长宽尺寸和混合室(5)内的长宽尺寸相同，所述过滤板(6)顶部通过焊接的方式与连接柱固定连接，且连接柱顶部与圆盘提手(9)通过粘接剂固定连接。
3.根据权利要求1所述的一种养猪原粪水 处理装置，其特征在于，所述转动轴(14)通过焊接的方式交错固定设置有多根搅拌轴，且转动轴(14)、搅拌轴和连接管(2)均由耐腐蚀材料制成。
4.根据权利要求1所述的一种养猪原粪水处理装置，其特征在于，所述粪水池(1)外侧设置有与控制阀(3)、PH检测仪(7)、电磁流量阀(11)、重量传感器(15)和电磁三通阀(16)分别对应电性连接的开关按钮。
5.根据权利要求1所述的一种养猪原粪水处理装置，其特征在于，所述密封圈(13)由塑性材料制成。
6.根据权利要求1所述的一种养猪原粪水处理装置，其特征在于，所述清洗水管(4)为不锈钢水管，且等距离连接有多个高压喷头。
说明书
一种养猪原粪水处理装置
技术领域
本实用新型涉及养猪设备技术领域，尤其是涉及一种养猪原粪水处理装置。
背景技术
近年来，随着规模化畜禽养殖业的迅速发展，不同规模的养殖场不断涌现，原本潜在的由畜禽养殖带来的环境污染问题日益显现，并且随着人们环保意识的增加而日益突出。环境污染可以导致国民和社会财富的巨大浪费。而大规模集约化养殖场又是我国今后发展畜牧业的方向，因此养殖场的环境污染控制关系到畜牧业能否可持续发展。规模养殖场畜禽粪便造成的环境污染，是造成牧业环境污染的主要污染源。
在现代化养猪条件下，如果猪粪随意堆放，不做适当处理，势必对周围环境的水体、土壤、空气和作物造成污染，成为公害，成为畜禽传染病、寄生虫病和人畜共患疾病的传染源，家禽粪中的主要污染成分是氨，氨挥发到大气中能形成酸雨，遗留在地表则会氧化成有害的硝酸盐并溶解在地下水中，会引起环境污染，都是对环境造成危害，本实用新型很好的解决了现有的技术存在问题。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供一种养猪原粪水处理装置，对粪水进行充分利用，节能环保，从而解决上述问题。
为实现上述目的，本实用新型提供如下技术方案：一种养猪原粪水处理装置，包括粪水池、连接管，所述粪水池一侧设置有连接管，且连接管上设置有控制阀，所述粪水池顶部设置有清洗水管，所述连接管一端连接有混合室，所述混合室内设置有横向放置的过滤板，所述混合室顶部开口处设置有盖板，所述盖板上设置有PH检测仪，且PH检测仪得探头伸进混合室内，所述过滤板顶部一侧设置有连接柱，且连接柱顶部固定设置有圆盘提手，所述混合室一侧通过管道连接有药液筒，且管道上设置有电磁流量阀，所述混合室一侧设置有支撑架，且支撑架顶部设置有搅拌电机，所述搅拌电机通过自带的电机轴转动连接有转动轴，所述转动轴与混合室连接处设置有密封圈，所述转动轴上交错固定设置有多根搅拌轴，所述混合室底部设置有重量传感器，所述混合室底部设置的管道连接有电磁三通阀，所述电磁三通阀两端均连接有沼气池、排水管。
作为本实用新型的一种优选技术方案，所述过滤板的长宽尺寸和混合室内的长宽尺寸相同，所述过滤板顶部通过焊接的方式与连接柱固定连接，且连接柱顶部与圆盘提手通过粘接剂固定连接。
作为本实用新型的一种优选技术方案，所述转动轴通过焊接的方式交错固定设置有多根搅拌轴，且转动轴、搅拌轴和连接管均由耐腐蚀材料制成。
作为本实用新型的一种优选技术方案，所述粪水池外侧设置有与控制阀、PH检测仪、电磁流量阀、重量传感器和电磁三通阀分别对应电性连接的开关按钮。
作为本实用新型的一种优选技术方案，所述密封圈由塑性材料制成。
作为本实用新型的一种优选技术方案，所述清洗水管为不锈钢水管，且等距离连接有多个高压喷头。
与现有技术相比，本实用新型的有益效果是：通过设置的过滤板，过滤粪水中其他不易分解的杂质，防止对粪水的使用造成影响，通过圆盘提手方便提出过滤板，对其清洗，便于下次使用，设置的混合室根据使用要求，对粪水和药液通过搅拌电机和转动轴的转动，进行混合，有利把粪水当作肥料使用，设置的沼气池，把过滤杂质的粪水流进池内，产生沼气，对粪水进行利用，设置的清洗水管，便于对粪水池进行清洗，防止异味污染环境，该种装置结构简单，对粪水进行充分利用，节能环保。
