申请日2017.12.06
公开(公告)日2018.09.11
IPC分类号C02F9/08; C02F1/44; C02F103/34
摘要

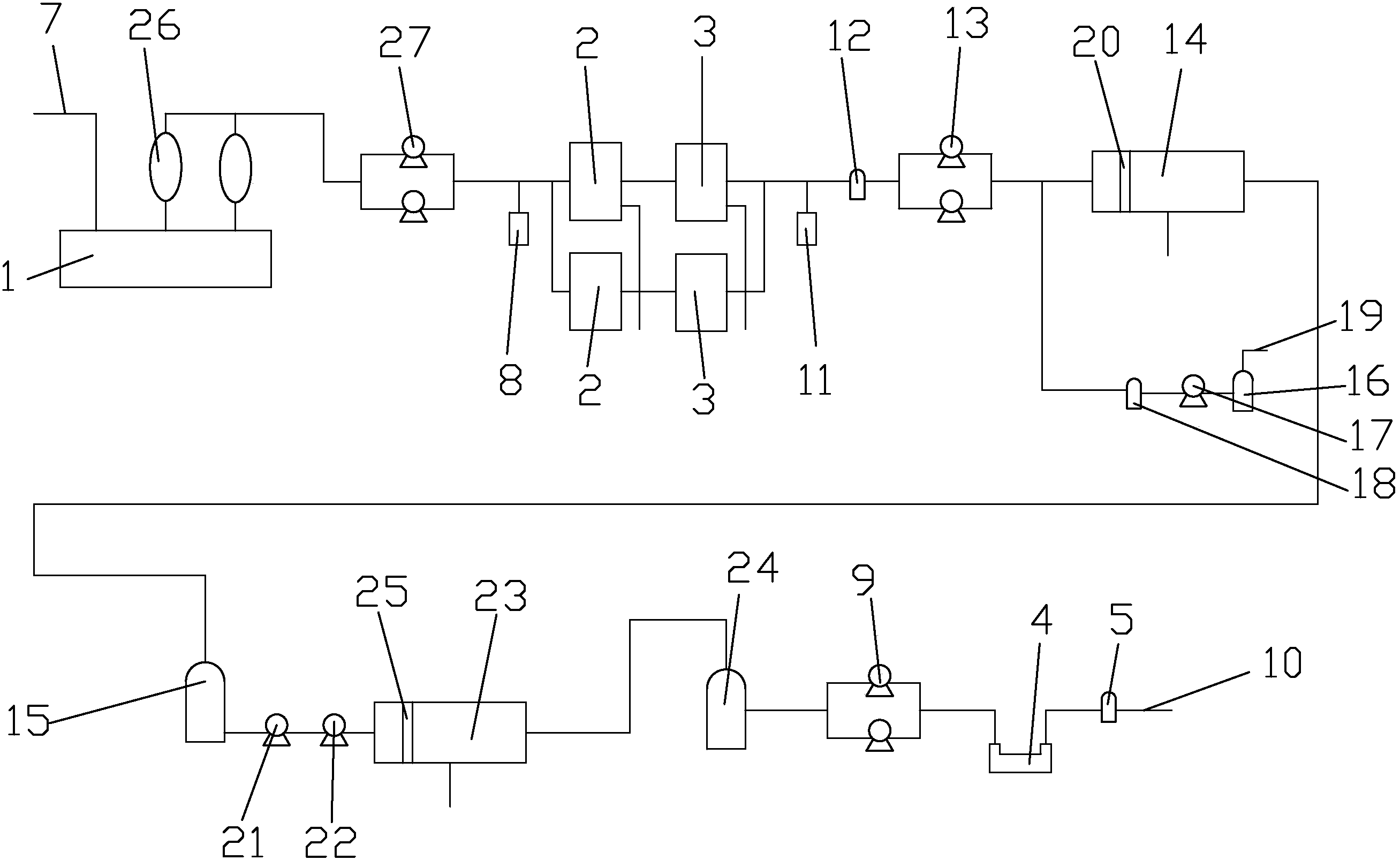

本实用新型公开了一种医药纯化水处理装置，包括原水槽、多介质滤器、活性炭滤器、反渗透组件、紫外线杀菌器和终端过滤器，原水槽的一端连接有原水进管，原水槽的另一端连接有加药泵，加药泵连接有多介质滤器，多介质滤器连接有活性炭滤器，活性炭滤器连接反渗透组件，反渗透组件包括第一反渗透系统和第二反渗透系统，第一反渗透系统的一端连接活性炭滤器，第一反渗透系统的另一端连接第二反渗透系统，第二反渗透系统连接有纯水泵，纯水泵连接紫外线杀菌器，紫外线杀菌器连接终端过滤器，终端过滤器连接有纯水出管。该装置结构简单、科学便利、针对性强、自动化程度高，很好地解决了医药纯化水的处理问题。
权利要求书
1.一种医药纯化水处理装置，其特征在于：包括原水槽、多介质滤器、活性炭滤器、反渗透组件、紫外线杀菌器和终端过滤器，所述原水槽的一端连接有原水进管，所述原水槽的另一端连接有加药泵，所述加药泵连接有多介质滤器，所述多介质滤器连接有活性炭滤器，所述活性炭滤器连接所述反渗透组件，所述反渗透组件包括第一反渗透系统和第二反渗透系统，所述第一反渗透系统的一端连接所述活性炭滤器，所述第一反渗透系统的另一端连接所述第二反渗透系统，所述第二反渗透系统连接有纯水泵，所述纯水泵连接所述紫外线杀菌器，所述紫外线杀菌器连接所述终端过滤器，所述终端过滤器连接有纯水出管。
2.根据权利要求1所述的一种医药纯化水处理装置，其特征在于：所述第一反渗透系统包括第一化学加药泵、预过滤器、第一反渗透泵、第一反渗透膜浓缩装置、化学清洗组件和第一反渗透水槽，所述第一化学加药泵的一端连接所述活性炭滤器，所述第一化学加药泵的另一端连接所述预过滤器，所述预过滤器连接所述第一反渗透泵，所述第一反渗透泵连接所述第一反渗透膜浓缩装置，所述第一反渗透膜浓缩装置连接有化学清洗组件，所述第一反渗透膜浓缩装置连接所述第一反渗透水槽，所述第一反渗透水槽连接所述第二反渗透系统。
3.根据权利要求2所述的一种医药纯化水处理装置，其特征在于：所述化学清洗组件包括清洗液箱、清洗液过滤泵和清洗液过滤器，所述清洗液箱的上端连接有清洗水进管，所述清洗液箱的底端连接有清洗液过滤泵，所述清洗液过滤泵连接有清洗液过滤器，所述清洗液过滤器连接所述第一反渗透膜浓缩装置。
4.根据权利要求2所述的一种医药纯化水处理装置，其特征在于：所述第一反渗透膜浓缩装置内设有第一反渗透膜。
5.根据权利要求2所述的一种医药纯化水处理装置，其特征在于：所述第二反渗透系统包括增压泵、第二反渗透泵、第二反渗透膜浓缩装置和第二反渗透水槽，所述增压泵的一端连接所述第一反渗透膜浓缩装置，所述增压泵的另一端连接所述第二反渗透泵，所述第二反渗透泵连接所述第二反渗透膜浓缩装置，所述第二反渗透膜浓缩装置连接所述第二反渗透水槽，所述第二反渗透水槽连接所述纯水泵。
6.根据权利要求5所述的一种医药纯化水 处理装置，其特征在于：所述第二反渗透膜浓缩装置内设有第二反渗透膜。
7.根据权利要求1所述的一种医药纯化水处理装置，其特征在于：所述原水槽的出水端设有原水泵和原水控制阀。
说明书
一种医药纯化水处理装置
技术领域
本实用新型涉及一种医药纯化水处理装置。
背景技术
纯化水是制药生产过程中的重要原料，在医药领域的使用量非常大，纯化水生产时，需要纯化水设备提供的纯化水;现有技术中的用于生产纯化水的纯化水系统的组件不全面，存在改进的空间;具体的，我们发现，现有技术中的纯化水系统在生产纯化水时，其过滤组件不全面，影响RO装置的纯化水制取过程;如何保证纯化水的正常供应又能确保纯化水的质量是纯化水制备以及循环工艺人员必须考虑的因素，现有的纯化水的循环系统易导致洁净区的的管路污染，进而影响到产品的质量。
实用新型内容
本实用新型的目的在于提供一种医药纯化水处理装置，该装置结构简单、科学便利、针对性强、自动化程度高，很好地解决了医药纯化水的处理问题。
为了解决上述技术问题，采用如下技术方案：
一种医药纯化水处理装置，包括原水槽、多介质滤器、活性炭滤器、反渗透组件、紫外线杀菌器和终端过滤器，原水槽的一端连接有原水进管，原水槽的另一端连接有加药泵，加药泵连接有多介质滤器，多介质滤器连接有活性炭滤器，活性炭滤器连接反渗透组件，反渗透组件包括第一反渗透系统和第二反渗透系统，第一反渗透系统的一端连接活性炭滤器，第一反渗透系统的另一端连接第二反渗透系统，第二反渗透系统连接有纯水泵，纯水泵连接紫外线杀菌器，紫外线杀菌器连接终端过滤器，终端过滤器连接有纯水出管。第一反渗透系统和第二反渗透系统中的第一反渗透膜和第二反渗透膜具有较高的透过速度和脱盐性能。该系统采用的反渗透膜元件，具有脱盐率高、透过速度快、机械强度好、抗污染性能好等特点，其优点在于：1)该种膜元件通过增加膜袋的片数，缩短进水流道的长度，增大进水隔网的宽度，不仅拥有更高的水通量，而且可以减少有机物及微生物在膜表面的吸附，具有更强的耐污染能力。2)通过对膜材料的改进，创造了具有优异的化学物理稳定性、耐久性、以及高产水量和高脱盐性能的膜元件。3)膜片表面更光滑、更耐污染。
进一步，第一反渗透系统包括第一化学加药泵、预过滤器、第一反渗透泵、第一反渗透膜浓缩装置、化学清洗组件和第一反渗透水槽，第一化学加药泵的一端连接活性炭滤器，第一化学加药泵的另一端连接预过滤器，预过滤器连接第一反渗透泵，第一反渗透泵连接第一反渗透膜浓缩装置，第一反渗透膜浓缩装置连接有化学清洗组件，第一反渗透膜浓缩装置连接第一反渗透水槽，第一反渗透水槽连接第二反渗透系统。第一化学加药泵连接有杀菌剂及阻垢剂系统，将杀菌剂及阻垢剂加入到第一反渗透系统内，防止反渗透浓水中碳酸钙、碳酸镁、硫酸钙等难溶盐浓缩后析出结垢，堵塞反渗透膜，从而损坏膜元件的应用特性。阻垢剂是一种有机化合物质，除了能在朗格利尔指数(LSI)=2.8情况下运行之外，还能阻止硫酸根的结垢，它的主要作用是相对增加水中结垢物质的溶解性，以防止碳酸钙、硫酸钙等物质对膜的阻碍，同时它也可以降低铁离子堵塞膜的微孔。
进一步，化学清洗组件包括清洗液箱、清洗液过滤泵和清洗液过滤器，清洗液箱的上端连接有清洗水进管，清洗液箱的底端连接有清洗液过滤泵，清洗液过滤泵连接有清洗液过滤器，清洗液过滤器连接第一反渗透膜浓缩装置。第一反渗透系统和第二反渗透系统在长期使用后，会积累某些难以冲洗的污垢，如有机物、无机盐结垢等，造成膜性能下降。这类污垢必须使用化学药品进行清洗才能去除，以恢复膜的性能。通过设置化学清洗组件对第一反渗透系统和第二反渗透系统进行清洗，尽可能恢复膜的性能，使第一反渗透膜和第二反渗透膜可以多次使用，延长了第一反渗透膜浓缩装置和第二反渗透膜浓缩装置的使用寿命。
进一步，第一反渗透膜浓缩装置内设有第一反渗透膜。
进一步，第二反渗透系统包括增压泵、第二反渗透泵、第二反渗透膜浓缩装置和第二反渗透水槽，增压泵的一端连接第一反渗透膜浓缩装置，增压泵的另一端连接第二反渗透泵，第二反渗透泵连接第二反渗透膜浓缩装置，第二反渗透膜浓缩装置连接第二反渗透水槽，第二反渗透水槽连接纯水泵。
进一步，第二反渗透膜浓缩装置内设有第二反渗透膜。
进一步，原水槽的出水端设有原水泵和原水控制阀。
由于采用上述技术方案，具有以下有益效果：
本实用新型为一种医药纯化水处理装置，该装置结构简单、科学便利、针对性强、自动化程度高，很好地解决了医药纯化水的处理问题。该装置先通过原水槽进行大颗粒的物质进行沉淀，然后经过多介质滤器、活性炭滤器的粗滤作用，最后通过第一反渗透系统和第二反渗透系统的反渗透作用，保证输出的水的纯净，使其可以应用于医药行业。
第一反渗透系统和第二反渗透系统中的第一反渗透膜和第二反渗透膜具有较高的透过速度和脱盐性能。该系统采用的反渗透膜元件，具有脱盐率高、透过速度快、机械强度好、抗污染性能好等特点，其优点在于：1)该种膜元件通过增加膜袋的片数，缩短进水流道的长度，增大进水隔网的宽度，不仅拥有更高的水通量，而且可以减少有机物及微生物在膜表面的吸附，具有更强的耐污染能力。2)通过对膜材料的改进，创造了具有优异的化学物理稳定性、耐久性、以及高产水量和高脱盐性能的膜元件。3)膜片表面更光滑、更耐污染。
第一化学加药泵连接有杀菌剂及阻垢剂系统，将杀菌剂及阻垢剂加入到第一反渗透系统内，防止反渗透浓水中碳酸钙、碳酸镁、硫酸钙等难溶盐浓缩后析出结垢，堵塞反渗透膜，从而损坏膜元件的应用特性。阻垢剂是一种有机化合物质，除了能在朗格利尔指数(LSI)=2.8情况下运行之外，还能阻止硫酸根的结垢，它的主要作用是相对增加水中结垢物质的溶解性，以防止碳酸钙、硫酸钙等物质对膜的阻碍，同时它也可以降低铁离子堵塞膜的微孔。
第一反渗透系统和第二反渗透系统在长期使用后，会积累某些难以冲洗的污垢，如有机物、无机盐结垢等，造成膜性能下降。这类污垢必须使用化学药品进行清洗才能去除，以恢复膜的性能。通过设置化学清洗组件对第一反渗透系统和第二反渗透系统进行清洗，尽可能恢复膜的性能，使第一反渗透膜和第二反渗透膜可以多次使用，延长了第一反渗透膜浓缩装置和第二反渗透膜浓缩装置的使用寿命。
