申请日2017.12.06
公开(公告)日2018.09.04
IPC分类号C02F3/30
摘要
本实用新型属于污水处理技术领域，具体提供一种分段曝气型污水处理系统。该系统包括调节池、厌氧反应池、缺氧反应池、膜生物反应池和清水池，调节池内设有栅格过滤器和提升泵，提升泵通过管道与厌氧反应池相连，膜生物反应池内设有膜生物反应器，膜生物反应器通过管道与清水池相连，清水池内有反冲洗泵，反冲洗泵通过管道与膜生物反应器相连;厌氧反应池、缺氧反应池和膜生物反应池一体化设计，厌氧反应池、缺氧反应池和膜生物反应池内均设置有曝气器和DO溶解氧仪，曝气器与风量流量计、电动阀及风机相连，电动阀及DO溶解氧仪还与控制器相连。本处理系统脱氮效率高、对水质变化适应能力强，反应池容小、工程投资省、运行能耗极低，降低运行成本。
权利要求书
1.一种分段曝气型污水处理系统，包括依次排列的调节池、厌氧反应池、缺氧反应池、膜生物反应池和清水池，所述调节池内设有栅格过滤器和提升泵，所述提升泵通过管道与厌氧反应池相连，所述膜生物反应池内设有膜生物反应器，所述膜生物反应器通过管道与清水池相连，所述清水池内有反冲洗泵，所述反冲洗泵通过管道与膜生物反应器相连，其特征在于：所述厌氧反应池、缺氧反应池和膜生物反应池一体化设计，相邻两反应池间用隔板隔开，所述隔板上设有透水孔，厌氧反应池、缺氧反应池和膜生物反应池内均设置有曝气器和DO溶解氧仪，所述曝气器与风量流量计、电动阀及风机相连，所述电动阀及DO溶解氧仪还与控制器相连;所述曝气器分别设于厌氧反应池、缺氧反应池和膜生物反应池的底部和侧壁，设于侧壁上的曝气器倾斜向下设置。
2.根据权利要求1所述的分段曝气型污水处理系统，其特征在于：所述膜生物反应器包括箱体、膜组件和曝气装置;所述箱体顶部设有进水口，箱体侧壁上设有出水口;所述膜组件为软式平板膜，膜组件的四个角均通过拉杆、弹簧与箱体相连;膜组件上方的箱体内还设有纤维过滤层。
3.根据权利要求2所述的分段曝气型污水处理系统，其特征在于：所述膜组件包括层叠于拉杆上的软式平板膜片，相邻两张软式平板膜片的中部设有带出水孔的膜垫片，最外侧的膜垫片与出水口相连;所述箱体上还设有限位孔，所述拉杆架设于限位孔上，限位孔的直径大于拉杆的直径。
4.根据权利要求1所述的分段曝气型污水处理系统，其特征在于：所述膜生物反应器与清水池间的管道上还设有流量计和电动阀。
5.根据权利要求1所述的分段曝气型污水 处理系统，其特征在于：所述栅格过滤器包括粗栅格过滤器和细栅格过滤器。
6.根据权利要求1所述的分段曝气型污水处理系统，其特征在于：所述清水池还通过管道与加药装置相连。
说明书
一种分段曝气型污水处理系统
技术领域
本实用新型属于污水处理技术领域，具体的提供了一种分段曝气型污水处理系统。
背景技术
生物膜法是目前较先进的污水处理技术，主要是利用附着于固体介质表面的微生物进行有机废水的处理。污水在经过膜生物反应器处理前，一般要先经过厌氧反应和缺氧反应，一般需要在厌氧反应和缺氧反应池内设置搅拌装置和回流泵，使反应池内的污泥浓度相当，使反应更充分。但该方法能耗较大，不符合节能环保的要求
实用新型内容
本实用新型的目的是客服上述缺陷，提供一种节能环保的分段曝气型污水处理系统。

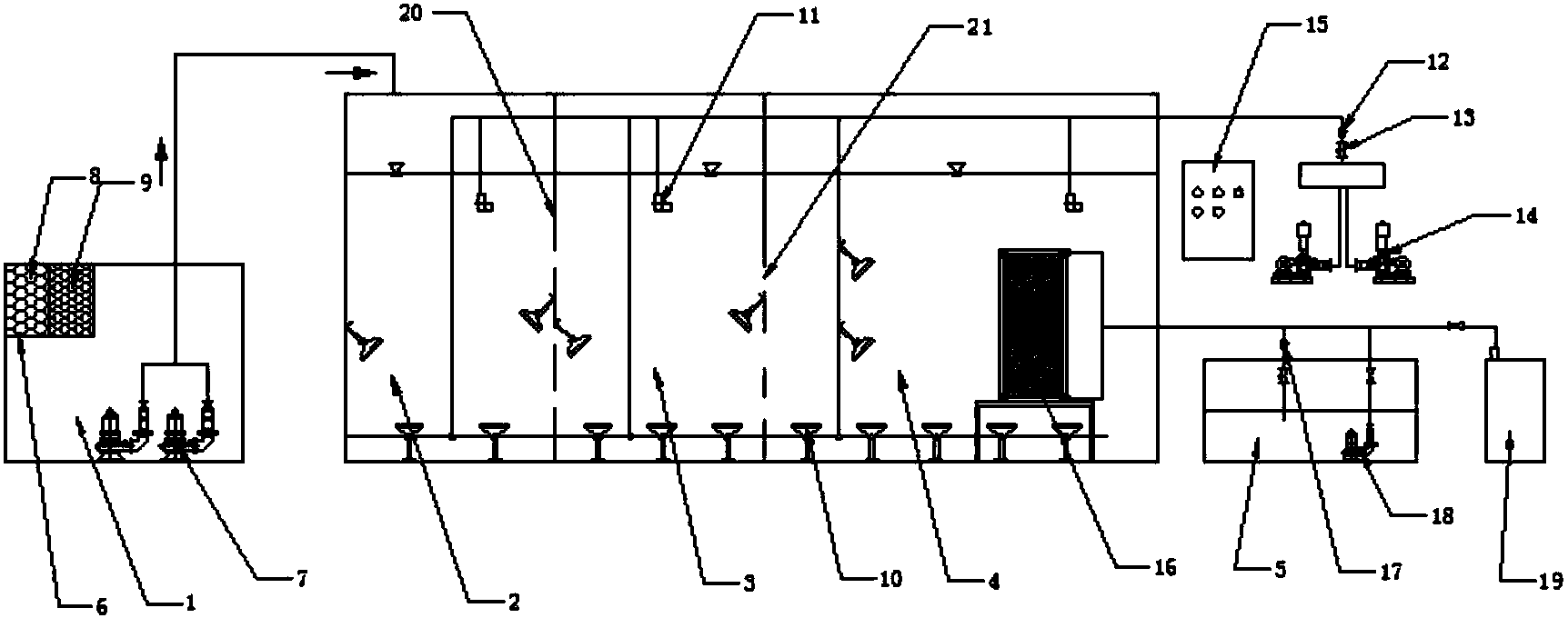

本实用新型的技术方案：一种分段曝气型污水处理系统，包括依次排列的调节池、厌氧反应池、缺氧反应池、膜生物反应池和清水池，所述调节池内设有栅格过滤器和提升泵，所述提升泵通过管道与厌氧反应池相连，所述膜生物反应池内设有膜生物反应器，所述膜生物反应器通过管道与清水池相连，所述清水池内有反冲洗泵，所述反冲洗泵通过管道与膜生物反应器相连，所述厌氧反应池、缺氧反应池和膜生物反应池一体化设计，相邻两反应池间用隔板隔开，所述隔板上设有透水孔，厌氧反应池、缺氧反应池和膜生物反应池内均设置有曝气器和DO溶解氧仪，所述曝气器与风量流量计、电动阀及风机相连，所述电动阀及DO溶解氧仪还与控制器相连;所述曝气器分别设于厌氧反应池、缺氧反应池和膜生物反应池的底部和侧壁，设于侧壁上的曝气器倾斜向下设置。有利于搅动水体，使污泥浓度相当。
DO溶解氧仪分别监测厌氧反应池、缺氧反应池和膜生物反应池的氧气情况，并通过控制器控制这三个反应池内的曝气量。采用分段式曝气，并调整曝气器的位置及曝气方向，使反应池内的污泥浓度相当，无需再设置回流泵或搅拌器，达到节能环保的功效。
进一步的，所述膜生物反应器包括箱体、膜组件和曝气装置;所述箱体顶部设有进水口，箱体侧壁上设有出水口;所述膜组件为软式平板膜，膜组件的四个角均通过拉杆、弹簧与箱体相连;膜组件上方的箱体内还设有纤维过滤层。传统的MBR膜生物反应器为了保持MBR膜组件清洁，MBR膜组件必须持续曝气。本申请的膜生物反应器采用重力出水，只需少量曝气，仅通过20-90分钟一次的反冲洗对膜进行清洗，相对传统MBR反应器大量曝气和抽吸泵出水，进一步进行节能。膜组件通过弹簧与箱体相连，膜片在曝气冲刷下可小幅的自由摆动，进一步减少曝气量，从而达到节能环保的效果。在膜组件上方设置纤维过滤层，可提高水质的处理效果，且可以减少膜组件的污染，提高膜组件的使用寿命。
进一步的，所述膜组件包括层叠于拉杆上的软式平板膜片，相邻两张软式平板膜片的中部设有带出水孔的膜垫片，最外侧的膜垫片与出水口相连;所述箱体上还设有限位孔，所述拉杆架设于限位孔上，限位孔的直径大于拉杆的直径。曝气时，膜组件在弹簧的作用下小幅度自由摆动;限位孔的设置，可使拉杆及膜组件在限位孔的作用下小幅的上下震动，进一步减少曝气量。
进一步的，所述膜生物反应器与清水池间的管道上还设有流量计和电动阀。可通过调节电动阀的开度达到恒定流量出水。
进一步的，所述栅格过滤器包括粗栅格过滤器和细栅格过滤器。进一步提高污水的过滤精度。
进一步的，所述清水池还通过管道与加药装置相连。可定期通过加药装置对膜生物反应器的组件进行在线清洗。
本实用新型优点：1、本污水处理系统将厌氧反应池、缺氧反应池和膜生物反应池一体化设计并设置曝气器和DO溶氧仪，根据水中含氧量调节曝气时间，将污水中溶解氧保持在微氧状态(溶解氧0.3-1.0mg/L),由于污水仅保持在微氧状态，相对于传统MBR膜生物反应器，曝气量少50%以上，同时由于采用分段式曝气，并调整曝气器的位置及曝气方向，使整个微氧反应池污泥浓度相当，从而无须回流泵或搅拌器进一步节能。
2、本污水处理系统脱氮效率高、对水质变化适应能力强，反应池容小、工程投资省、运行能耗极低，降低运行成本。
