申请日2017.12.06
公开(公告)日2018.10.30
IPC分类号C02F3/28; C02F11/04; C02F103/20
摘要
本实用新型提供一种养殖场用分离型循环式粪便污水清洁系统，沼气池设置于圈舍的外侧，沿圈舍内低地势一侧的侧墙的外墙处设置有聚水槽，聚水槽的底部通过排水管连通至沉淀池，沉淀池的出水管连通至清水池，沉淀池的排渣管连通至沼气池，粪便集中箱设置于圈舍内的低地势一侧，聚水槽连通设置有沼气进料槽，沼气进料槽与聚水槽的连通处设置有挡板，沼气进料槽连通至沼气池，圈舍内地面的低地势处设置有连通至沼气池的排尿管路，排尿管路上设置有控制阀门。以解决现有养殖场粪便的清理，以及清洁用水的处理很难达到环保标准，影响环境卫生，且无法通过环保部门验收检查的问题。本实用新型属于养殖技术领域。
权利要求书
1.养殖场用分离型循环式粪便污水清洁系统，其特征在于：包括沼气池(1)、沉淀池(2)和清水池(3)，养殖场的圈舍(4)及圈舍(4)外侧地面均为倾斜地面，沼气池(1)设置于圈舍(4)的外侧，沿圈舍(4)内低地势一侧的侧墙的外墙处设置有聚水槽(8)，聚水槽(8)的底部通过排水管(9)连通至沉淀池(2)，沉淀池(2)的出水管连通至清水池(3)，沉淀池(2)的排渣管(11)连通至沼气池(1)，粪便集中箱(5)设置于圈舍(4)内的低地势一侧，聚水槽(8)连通设置有沼气进料槽(6)，沼气进料槽(6)与聚水槽(8)的连通处设置有挡板(24)，沼气进料槽(6)连通至沼气池(1)，圈舍(4)内地面的低地势处设置有连通至沼气池(1)的排尿管路(7)，排尿管路(7)上设置有控制阀门(16)。
2.根据权利要求1所述养殖场用分离型循环式粪便污水清洁系统，其特征在于：沉淀池(2)包括一级沉淀池(12)和二级沉淀池(13)，所述聚水槽(8)的底部通过排水管(9)连通至一级沉淀池(12)，一级沉淀池(12)和二级沉淀池(13)均对应设置有上层排水管(14)和下层排水管(15)，且一级沉淀池(12)的上层排水管(14)和下层排水管(15)分别连通至二级沉淀池(13)，二级沉淀池(13)的上层排水管(14)和下层排水管(15)分别连通至清水池(3)，上层排水管(14)和下层排水管(15)上均设置有控制阀门(16)。
3.根据权利要求1所述养殖场用分离型循环式粪便污水清洁系统，其特征在于：还包括有过滤器(17)、蓄水池(18)、水泵(19)和回水管(20)，回水管(20)的一端伸至清水池(3)内，另一端伸至蓄水池(18)内，且过滤器(17)和水泵(19)设置于回水管(20)的管路上。
4.根据权利要求3所述养殖场用分离型循环式粪便污水清洁系统，其特征在于：所述蓄水池(18)设置于圈舍(4)的外墙处，且蓄水池(18)通过支架(21)支撑固定，以使其内液面高于圈舍(4)内的地面，蓄水池(18)的排水端连接冲水管路(22)，冲水管路(22)的另一端伸至圈舍(4)内，用于冲洗圈舍(4)。
5.根据权利要求1所述养殖场用分离型循环式粪便污水清洁系统，其特征在于：蓄水池(18)的下方设置有蓄水池溢水收集槽(23)，蓄水池溢水收集槽(23)的排水端连通至清水池(3)内。
说明书
养殖场用分离型循环式粪便污水 清洁系统
技术领域
本实用新型提供一种养殖场粪便清洁系统，属于养殖技术领域。
背景技术
目前，粪便的清理，以及清洁用水的处理一直是养殖场内存在的一大难题，处理不当很难达到环保标准，影响环境卫生，且无法通过环保部门验收检查。
发明内容
本实用新型的目的在于：提供一种养殖场用分离型循环式粪便污水清洁系统，以解决现有养殖场粪便的清理，以及清洁用水的处理很难达到环保标准，影响环境卫生，且无法通过环保部门验收检查的问题。
为解决上述问题，拟采用这样养殖场用分离型循环式粪便污水清洁系统，包括沼气池、沉淀池和清水池，养殖场的圈舍及圈舍外侧地面均为倾斜地面，沼气池设置于圈舍的外侧，沿圈舍内低地势一侧的侧墙的外墙处设置有聚水槽，聚水槽的底部通过排水管连通至沉淀池，沉淀池的出水管连通至清水池，沉淀池的排渣管连通至沼气池，粪便集中箱设置于圈舍内的低地势一侧，聚水槽连通设置有沼气进料槽，沼气进料槽与聚水槽的连通处设置有挡板，沼气进料槽连通至沼气池，圈舍内地面的低地势处设置有连通至沼气池的排尿管路，排尿管路上设置有控制阀门。

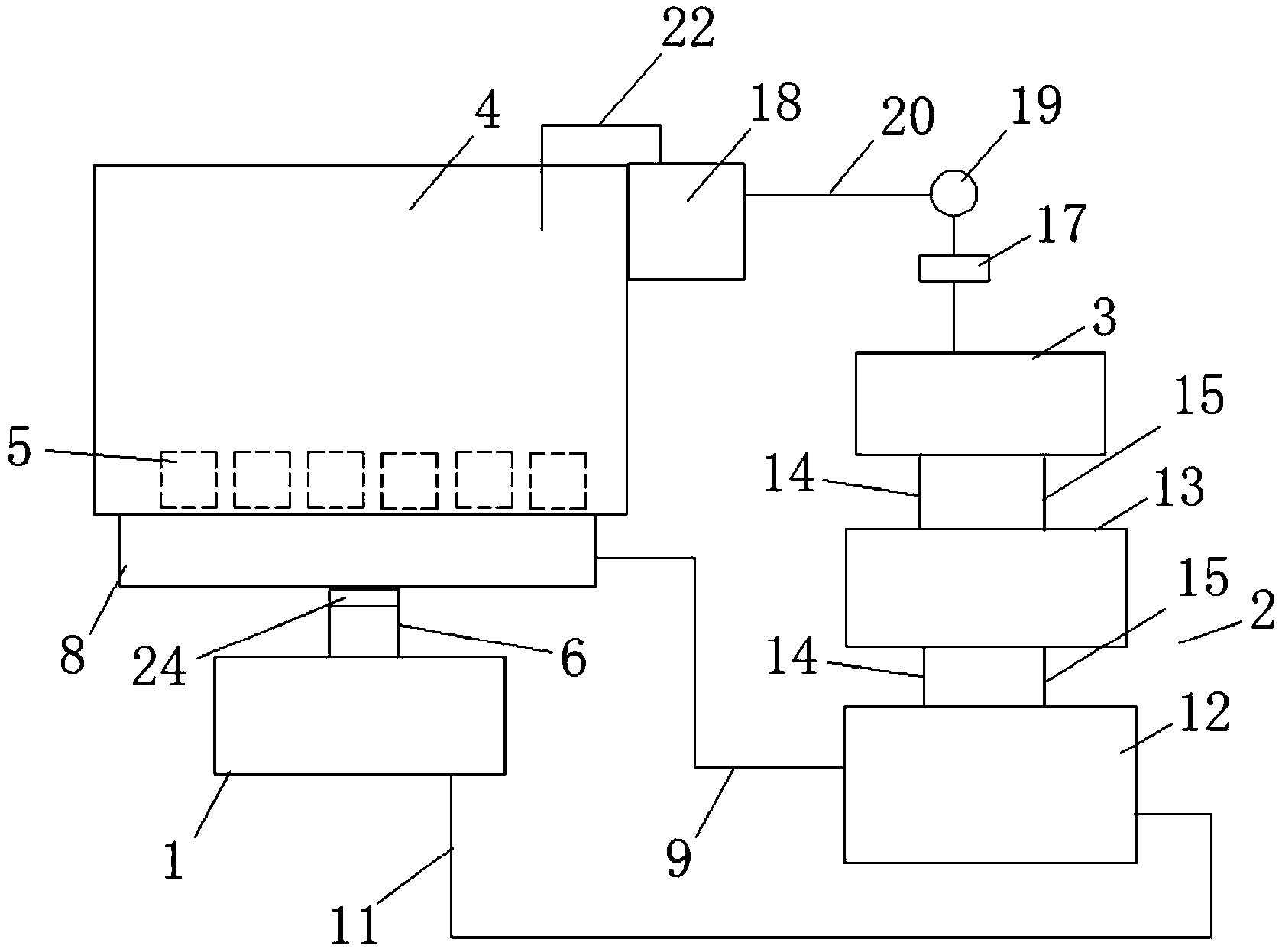

工作原理：粪便集中箱用于收集粪便，尿液则由排尿管路排入沼气池，在清洗圈舍时，先将粪便集中箱由低地势一侧侧墙处的出口移动至圈舍外部的聚水槽内，而后将粪便集中箱沿聚水槽移动，打开挡板，将粪便集中箱移动至沼气池处，将粪便转移至沼气池内，而后，关闭排尿管路上的控制阀门，挡住挡板，在圈舍内用清水冲洗圈舍，清洁水由圈舍内流入到聚水槽内，再由聚水槽进入沉淀池，经沉淀过滤后进入清水池再回收利用，可用作后续再次冲洗圈舍，也可用作养殖等用水，但若净化效果不是特别好的情况下，不建议人饮用。
前述清洁系统中，沉淀池包括一级沉淀池和二级沉淀池，所述聚水槽的底部通过排水管连通至一级沉淀池，一级沉淀池和二级沉淀池均对应设置有上层排水管和下层排水管，且一级沉淀池的上层排水管和下层排水管分别连通至二级沉淀池，二级沉淀池的上层排水管和下层排水管分别连通至清水池，上层排水管和下层排水管上均设置有控制阀门;
前述清洁系统中，还包括有过滤器、蓄水池、水泵和回水管，回水管的一端伸至清水池内，另一端伸至蓄水池内，且过滤器和水泵设置于回水管的管路上;
前述清洁系统中，所述蓄水池设置于圈舍的外墙处，且蓄水池通过支架支撑固定，以使其内液面高于圈舍内的地面，蓄水池的排水端连接冲水管路，冲水管路的另一端伸至圈舍内，用于冲洗圈舍;
前述清洁系统中，蓄水池的下方设置有蓄水池溢水收集槽，蓄水池溢水收集槽的排水端连通至清水池内。
与现有技术相比，本实用新型将清洁水与粪尿分离，粪尿分别由各自的方式进入沼气池，而清洁水则直接进入沉淀池进行回收利用，整个系统不会向外排放污水、粪便及尿液等，对环境零污染，解决了动物养殖的一大难题，用水量越大，循环就越快，反之则越慢，甚至可不循环，从而解决养殖场的环保问题。
