申请日2017.12.06
公开(公告)日2018.09.21
IPC分类号G01N5/00
摘要
本实用新型为一种油田污水悬浮物含量快速测定装置，包括箱体，以及位于箱体内部的悬浮物测定组件、抽真空组件、电源组件、以及集液排污组件;所述悬浮物测定组件至少为二个;所述悬浮物测定组件包括滤杯、滤杯支架以及进液阀门，所述滤杯与所述滤杯支架通过瓶口夹固定连接，所述滤杯与所述滤杯支架之间还铺设有滤膜。本实用新型的测定装置，能够同时对多个水样进行测定，结构简单，制造成维护成本低，同时，由于水样可以同时测定，避免了由于水样存放过程中发生性质改变而产生的对测定结果准确性的影响。
权利要求书

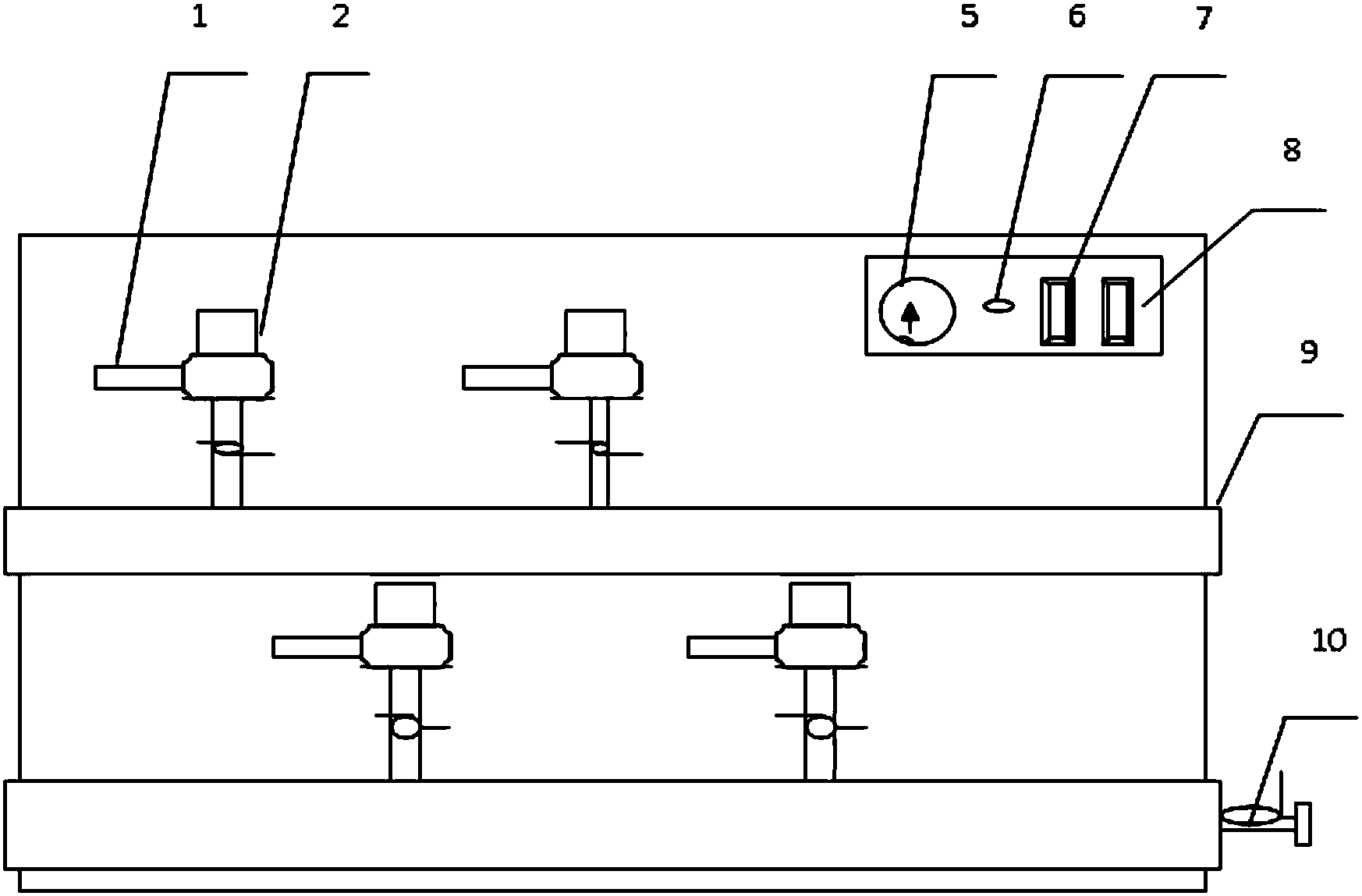

1.一种油田污水悬浮物含量快速测定装置，其特征在于，包括箱体，以及位于箱体内部的悬浮物测定组件、抽真空组件、电源组件、以及集液排污组件;
所述悬浮物测定组件至少为二个;
所述悬浮物测定组件包括滤杯、滤杯支架以及进液阀门，所述滤杯与所述滤杯支架通过瓶口夹固定连接，所述滤杯与所述滤杯支架之间还铺设有滤膜;当加入所述悬浮物之前，所述进液阀门处于闭合状态，使得所述悬浮物能够存储在所述滤杯中;
所述集液排污组件包括位于所述滤杯支架下部的集液管、以及位于所述箱体底部并与所述集液管相连接的排污口。
2.根据权利要求1所述的测定装置，其特征在于，所述抽真空组件包括真空泵和控制开关，所述真空泵与所述集液管相连通;进行悬浮物检测时，在开启所述抽真空组件后，再打开所述进液阀门，对所述滤杯中的悬浮物进行抽滤。
3.根据权利要求1或2所述的测定装置，其特征在于，所述电源组件包括电源开关和指示灯。
4.根据权利要求2所述的测定装置，其特征在于，所述抽真空组件还包括压力检测装置，用于监测工作压力。
5.根据权利要求1、2或4所述的测定装置，其特征在于，所述排污口处还设置有排污阀，用于控制抽滤后的液体的排放。
6.根据权利要求5所述的测定装置，其特征在于，所述测定装置基于所需测定的水样的数量，配置相应数量的所述悬浮物测定组件。
7.根据权利要求1、2、4或6所述的测定装置，其特征在于，所述滤膜为0.45μm的滤膜。
说明书
一种油田污水 悬浮物含量快速测定装置
技术领域
本实用新型涉及油田技术领域，尤其涉及一种油田污水悬浮物快速测定装置。
背景技术
输悬浮物含量是油田回注水水质监测的重要指标，在油田污水处理过程中，需要对悬浮物含量准确测定才能正确反映污水水质及处理后水质情况，能为污水是否能达到回注水或者配聚用水指标需求提供可靠需求。根据SY/T 5329-2012《碎屑岩油藏注水水质指标及分析方法》，对悬浮物含量的测定推荐使用膜过滤法，即重量法。操作方法为让污水通过已称至恒重的滤膜，根据过滤水的体积和滤膜的增重计算水中的悬浮物含量。现有技术中常用操作的设备见附图1。
CN101905930A公开了一种油田采出污水的处理方法及装置，由吸附调浆和浮选柱气浮分离两部分组成。采用搅拌桶或静态混合器作为吸附调浆装置，采用旋流-静态微泡浮选柱作为气浮分离装置。根据工艺要求，可配置破碎机、球磨机作为前段处理装置，压滤机作为后续处理装置。采用油田采出污水或净化水将煤基吸附剂配制成均匀的浆液，同油田采出污水一同进入混合搅拌装置，搅拌混合后进入浮选柱气浮分离，油分、气泡以及悬浮物形成的浮渣(油水煤基) 经富集后由柱顶部经泡沫收集槽收集后排出，净化出水由柱底部排出。本发明的优点在于：生产过程中不需添加任何化学助剂，不产生污泥，吸附原油和悬浮物后的煤基吸附剂可直接可作为燃料，降低了生产成本。但该设备每次只能检测一个水样，依次操作耗时长、效率低。
CN106219797A公开了一种一种微滤膜油田污水处理装置，包括依次连接的絮凝沉降设备、旋流油水分离器、多级机械过滤装置和金属膜过滤器;其中，多级机械过滤装置包括依次连接的核桃壳过滤器、精细核桃壳过滤器、改性纤维球过滤器和双层滤料过滤器。污水处理方法为：在絮凝沉降设备去除污染物，污水泵入旋流油水分离器进行分离，分离出的水相依次经过核桃壳过滤器、精细核桃壳过滤器、改性纤维球过滤器、双层滤料过滤器和金属膜过滤器的过滤，得到水质达标的水相。本发明设计新颖，运行安全稳定可靠，且效果良好，能实现油田采出水的净化处理，使油田采出水达到回注标准。本发明可以实现气、水联合反洗，保证了反洗效果，可以实现装置的长期使用。但其设备过于复杂，制造及维护成本较高。
CN203630010U公开了一种油田污水悬浮物含量监测装置，属于油田污水悬浮物监测技术领域。包括污水水样输送管路、清洗水输送管路、过滤器、真空泵、分光光度计和电脑控制中心，其中污水水样输送管路分别连接过滤器和分光光度计，清洗水输送管路分别连接过滤器和分光光度计，污水水样输送管路和清洗水输送管路上分别设有与电脑控制中心连接的电磁阀和流量计，所述真空泵与过滤器连接。本实用新型实现了油田污水中悬浮物的现场取样现场测量，并且完全在密闭环境中完成测量，同时将得到的结果快速反馈，为工艺调整提供及时准确的参考数据。尤其适合过滤罐出水至井口的水质实时监测。
前述现有技术均存在无法同时对多个水样进行检测的技术缺陷，并且由于水样待处理时间过长，使得水样在存放过程中发生性质变化，极大的影响测量准确性。
发明内容
因此，为解决现有技术中无法同时检测多个水样、以及待处理水样由于存放过程造成性质变化而影响检测结果准确性、以及制造成本和维护成本较高的缺陷，本实用新型提供一种油田污水悬浮物快速检测装置，其特征在于，包括箱体，以及位于箱体内部的悬浮物测定组件、抽真空组件、电源组件、以及集液排污组件;
所述悬浮物测定组件至少为二个;
所述悬浮物测定组件包括滤杯、滤杯支架以及进液阀门，所述滤杯与所述滤杯支架通过瓶口夹固定连接，所述滤杯与所述滤杯支架之间还铺设有滤膜;当加入所述悬浮物之前，所述进液阀门处于闭合状态，使得所述悬浮物能够存储在所述滤杯中;
所述集液排污组件包括位于所述滤杯支架下部的集液管、以及位于所述箱体底部并与所述集液管相连接的排污口。
进一步地，所述抽真空组件包括真空泵和控制开关，所述真空泵与所述集液管相连通;进行悬浮物检测时，在开启所述抽真空组件后，再打开所述进液阀门，对所述滤杯中的悬浮物进行抽滤。
进一步地，所述电源组件包括电源开关和指示灯。
进一步地，所述抽真空组件还包括压力检测装置，用于监测工作压力。
进一步地，所述排污口处还设置有排污阀，用于控制抽滤后的液体的排放。
进一步地，所述检测装置基于所需测定的水样的数量，配置相应数量的所述悬浮物测定组件。
进一步地，为了实现更好的过滤效果，还可以在所述滤杯支架与所述滤杯之间还设置有滤膜。
进一步地，所述滤膜为0.45μm的滤膜。
本实用新型的有益效果在于：
1、本实用新型所述的检测装置，结构简单，制造和维护成本低;
2、本实用新型所述的检测装置，可以同时检测多个水样，具体个数可以根据所需测定的水样的数量配置相应数量的悬浮物测定组件;
3、本实用新型由于能够同时对多个水样进行检测，无需对待测定的水样进行存留放置，避免了水样发生性质改变，能够最大限度的保证检测结果的准确性。
