申请日2017.12.05
公开(公告)日2018.03.30
IPC分类号B65D25/28; B65D25/24
摘要
本发明提供一种医学实验室检测废水存储装置，包括扣板、框体、支撑板、转动轴、把手、螺栓、电动缸、弧形卡块、底座、外壳、支撑柱以及弹簧，所述扣板设置在框体上端，所述螺栓设置在扣板上，所述螺栓安装在框体上端，所述支撑板装配在框体右端，所述转动轴安装在支撑板上端，所述转动轴设置在把手下端，所述把手安装在框体右端，该设计实现了单手反背提起发酵罐，所述弧形卡块安装在电动缸外端，所述弧形卡块装配在底座上端，所述底座设置在外壳上，所述弹簧固定在支撑柱上端，所述弹簧安装在底座内部顶端，该设计实现对发酵罐进行夹紧，本发明使用方便，便于操作，提起省力，拆卸便捷。
权利要求书

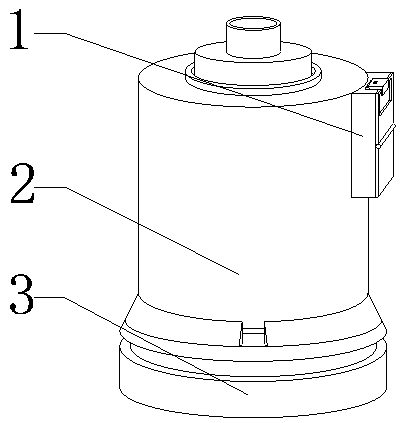

1.一种医学实验室检测废水存储装置，包括提起机构(1)、主体(2)以及固定机构(3)，其特征在于：所述提起机构(1)设置在主体(2)右端，所述固定机构(3)安装在主体(2)下端;
所述提起机构(1)包括扣板(11)、框体(12)、支撑板(13)、转动轴(14)、把手(15)以及螺栓(16)，所述扣板(11)设置在框体(12)上端，所述扣板(11)与框体(12)通过转轴相连接，所述螺栓(16)设置在扣板(11)上，所述螺栓(16)安装在框体(12)上端，所述螺栓(16)与框体(12)通过螺纹相连接，所述框体(12)安装在主体(2)右端，所述支撑板(13)装配在框体(12)右端，所述转动轴(14)安装在支撑板(13)上端，所述转动轴(14)设置在把手(15)下端，所述把手(15)与支撑板(13)通过转动轴(14)相连接，所述把手(15)安装在框体(12)右端;
所述固定机构(3)包括电动缸(31)、弧形卡块(32)、底座(33)、外壳(34)、支撑柱(35)以及弹簧(36)，所述底座(33)设置在主体(2)下端，所述电动缸(31)安装在底座(33)上，所述弧形卡块(32)安装在电动缸(31)外端，所述弧形卡块(32)装配在底座(33)上端，所述弧形卡块(32)装配在主体(2)外端，所述底座(33)设置在外壳(34)上，所述支撑柱(35)安装在外壳(34)内部底端，所述支撑柱(35)设置在底座(33)下端，所述弹簧(36)固定在支撑柱(35)上端，所述弹簧(36)安装在底座(33)内部顶端。
2.根据权利要求1所述的一种医学实验室检测废水存储装置，其特征在于：所述支撑板(13)左端对称设有两个滑条，所述框体(12)内部前后两壁对称加工有两个滑槽，且两个滑槽上均设有滑条。
3.根据权利要求1所述的一种医学实验室检测废水存储装置，其特征在于：所述电动缸(31)以及弧形卡块(32)均设有两个，两个所述弧形卡块(32)对称设置在底座(33)上端，所述底座(33)左右两端对称开设有两个盛放槽，且两个盛放槽上均设有电动缸(31)。
4.根据权利要求1所述的一种医学实验室检测废水 存储装置，其特征在于：所述底座(33)下端加工有凹槽，且凹槽上设有弹簧(36)。
5.根据权利要求1所述的一种医学实验室检测废水存储装置，其特征在于：所述把手(15)上设有橡胶套，且橡胶套与把手(15)通过粘合剂相连接。
6.根据权利要求1所述的一种医学实验室检测废水存储装置，其特征在于：所述外壳(34)下端设有吸盘，且吸盘与外壳(34)通过螺钉相连接。
说明书
一种医学实验室检测废水存储装置
技术领域
本发明是一种医学实验室检测废水存储装置，属于医疗辅助设备领域。
背景技术
现有的医学实验室检测废水存储装置的把手大多固定，在工作人员提起医学实验室检测废水存储装置时，需要使用双手竖直提起，较为费力，现有的医学实验室检测废水存储装置大多使用螺钉固定，在固定以及拆卸医学实验室检测废水存储装置时不方便，过程繁琐。
发明内容
针对现有技术存在的不足，本发明目的是提供一种医学实验室检测废水存储装置，以解决上述背景技术中提出的问题，本发明使用方便，便于操作，提起省力，拆卸便捷。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种医学实验室检测废水存储装置，包括提起机构、主体以及固定机构，所述提起机构设置在主体右端，所述固定机构安装在主体下端，所述提起机构包括扣板、框体、支撑板、转动轴、把手以及螺栓，所述扣板设置在框体上端，所述扣板与框体通过转轴相连接，所述螺栓设置在扣板上，所述螺栓安装在框体上端，所述螺栓与框体通过螺纹相连接，所述框体安装在主体右端，所述支撑板装配在框体右端，所述转动轴安装在支撑板上端，所述转动轴设置在把手下端，所述把手与支撑板通过转动轴相连接，所述把手安装在框体右端，所述固定机构包括电动缸、弧形卡块、底座、外壳、支撑柱以及弹簧，所述底座设置在主体下端，所述电动缸安装在底座上，所述弧形卡块安装在电动缸外端，所述弧形卡块装配在底座上端，所述弧形卡块装配在主体外端，所述底座设置在外壳上，所述支撑柱安装在外壳内部底端，所述支撑柱设置在底座下端，所述弹簧固定在支撑柱上端，所述弹簧安装在底座内部顶端。
进一步地，所述支撑板左端对称设有两个滑条，所述框体内部前后两壁对称加工有两个滑槽，且两个滑槽上均设有滑条。
进一步地，所述电动缸以及弧形卡块均设有两个，两个所述弧形卡块对称设置在底座上端，所述底座左右两端对称开设有两个盛放槽，且两个盛放槽上均设有电动缸。
进一步地，所述底座下端加工有凹槽，且凹槽上设有弹簧。
进一步地，所述把手上设有橡胶套，且橡胶套与把手通过粘合剂相连接。
进一步地，所述外壳下端设有吸盘，且吸盘与外壳通过螺钉相连接。
本发明的有益效果：本发明的一种医学实验室检测废水存储装置，本发明通过添加扣板、框体、支撑板、转动轴、把手以及螺栓，该设计实现了单手反背提起主体，不用双手竖直提起主体，较为省力，解决了现有的医学实验室检测废水存储装置的把手大多固定，在工作人员提起医学实验室检测废水存储装置时，需要使用双手竖直提起，较为费力的问题。
本发明通过添加电动缸、弧形卡块以及底座，该设计实现对主体进行夹紧，不需要使用螺钉对主体进行固定，便于固定以及拆卸，解决了现有的医学实验室检测废水存储装置大多使用螺钉固定，在固定以及拆卸医学实验室检测废水存储装置时不方便，过程繁琐的问题，因添加外壳、支撑柱以及弹簧，该设计增加了减震功能。
因添加滑条以及滑槽，该设计限制了支撑板的位移，因添加盛放槽，该设计提高了空间利用率，因添加凹槽，该设计提高了空间利用率，因添加橡胶套，该设计提高了把手握持的舒适感，因添加吸盘，该设计增强了固定强度，本发明使用方便，便于操作，提起省力，拆卸便捷。
