申请日2017.12.06
公开(公告)日2018.11.09
IPC分类号C02F9/14
摘要
本实用新型公开了一种地埋式智能污水处理系统，其特征在于;该装置主体结构采用玻璃钢材质，具有防腐防锈性能，其组成具有兼氧池、厌氧池、MBBR池、沉淀池、清水池、滤池、设备间;是以处理农村生活污水为对象的高效一体化污水处理装置;该工艺具有控制系统简单、污泥龄长、没有污泥膨胀、没有污泥上浮和泡沫、占地面积小、污泥生物池无堵塞、除磷脱氮效果好、容积负荷高、耐冲击性强、性能稳定、运行可靠等优点。
权利要求书
1.一种地埋式智能污水处理系统，其特征在于;该系统包括地埋部分和地上式设备间(7);地埋部分中装置主体结构采用具有防腐防锈性能的玻璃钢材质，其内部分为兼氧池(1)、厌氧池(2)、MBBR池(3)、沉淀池(4)、清水池(5)、滤池(6);MBBR池(3)的出液端连通沉淀池(4),沉淀池(4)中设置有出水堰(4-2);沉淀池(4)中还设置有将污泥回流至厌氧池(2)的污泥气提回流系统(4-1)，沉淀池(4)中同时设置了排渣系统(4-3);沉淀池(4)上清液通过重力进入清水池(5)，清水池(5)通过水泵定量进入滤池(6);滤池(6)中填充了彗星填料(6-1)，彗星填料(6-1)下端增设长柄滤头(6-2);通过滤池(6)后的出水进入设备间(7)的紫外线消毒装置(7-4)杀菌消毒后达标外排。
2.根据权利要求1所述一种地埋式智能污水处理系统，其特征在于;兼氧池(1)内设置气动搅拌系统A(1-1);兼氧池(1)的出水连通厌氧池(2)，厌氧池(2)内设置气动搅拌系统B(2-1)，厌氧池(2)的出流连通MBBR池(3)。
3.根据权利要求1所述一种地埋式智能污水处理系统，其特征在于;MBBR池(3)设有专用悬浮填料(3-1)和曝气系统(3-3)，同时MBBR池(3)中设置有保证填料不外流的填料阻隔器(3-2)，以及将硝化液回流至兼氧池(1)中进行反硝化的气提硝化液回流系统(3-4)。
4.根据权利要求1所述一种地埋式智能污水处理系统，其特征在于;设备间(7)内部具有风机(7-1)、风机(7-2)、控制系统(7-3)、紫外线消毒装置(7-4)。
5.根据权利要求1所述一种地埋式智能污水 处理系统，其特征在于;沉淀池(4)采用多斗沉淀排泥。
6.根据权利要求1所述一种地埋式智能污水处理系统，其特征在于;防腐防锈外壳采用玻璃钢材质。
说明书
地埋式智能污水处理系统
技术领域
本实用新型涉及一种污水处理装置，具体讲来是一种地埋式智能污水处理系统。
背景技术
目前，农村生活污水具有以下特点：
1.1成分复杂，包含农村居民生活、生产过程中产生的各类污水;
1.2面源广，收集困难;
1.3间歇排放，水质、水量波动大，受季节影响较大;
1.4有机物浓度比例不协调，碳氮比失调;
现有污水处理设备存在一下问题：
2.1主体工艺选择不成熟问题
现有市场产品工艺多套用大中型污水处理厂设计理念，工艺技术不成熟，与农村污水不相适应;目前市场产品采用工艺主要为SBR工艺、氧化沟工艺、接触氧化、人工湿地工艺等，上述工艺在实际应用中存在工艺控制系统复杂、污泥膨胀、污泥上浮和泡沫、占地面积大、污泥生物池堵塞、除磷脱氮效果差、容积负荷低、耐冲击性弱、性能稳定性差等问题 ，限值了其环境效益、社会效益和经济效益的发挥。
2.2工艺段设置缺失问题
现有市场产品为了节约设备造价、降低控制系统而缺失厌氧、滤池工艺段的情况导致产品出水不能稳定达标。
2.3高能耗运行问题
现有市场产品采用曝气风机输出为额定功率，并不能实现实时变频，风损大，风机利用率低;采用水泵进行污泥以及硝化液的回流，控制点位多且能耗高。
2.4二沉池污泥板结、上浮等问题
现有市场产品二沉池没有底部刮泥机，且为一斗排泥，导致大量污泥板结、上浮;二沉池表面无排渣系统，上浮的污泥无法及时排出，大量污泥随着出水排放，不能达标排放。
2.5产品主体采用碳钢，防腐防锈性能差问题
现有市场产品普遍采用碳钢材质，需要定期进行防腐防锈的维护，维护成本费用高，抗腐抗锈性能弱，主体结构不稳定。
2.6产品内部主体设备没有备用问题
现有市场产品为了节约空间以及成本，内部设备基本为一套，一旦设备出现故障，即出现整套系统崩溃，不能保证稳定运行。
2.7管理不专业，管理人工成本高问题
现有市场产品控制管理为人工，由于厂站规模小，并不能像大型污水处理厂配置专业人员，而采用当地农民作为管理人员，管理不专业。一个厂站至少配置一个人员，站点分散，管理和运行成本高。
2.8产品生产无标准，生产成本高，质量难以保障的问题。
2.9外观无设计理念，不能于环境相融合的问题。
实用新型内容
因此，为了解决上述不足，本实用新型在此提供一种地埋式智能污水处理系统，以处理农村生活污水为对象的地埋式智能污水处理系统。
本实用新型是这样实现的，构造一种地埋式智能污水处理系统，其特征在于;该装置主体结构采用玻璃钢材质，具有防腐防锈性能，其内部可分为兼氧池、厌氧池、MBBR池、沉淀池、清水池、滤池;另外配置地上式设备间一座。
作为上述技术方案的改进，所述一种地埋式智能污水处理系统，其特征在于;兼氧池内设置气动搅拌系统A，
兼氧池的出水连通厌氧池，厌氧池内设置气动搅拌系统B，厌氧池的出流连通MBBR池;
作为上述技术方案的改进，所述一种地埋式智能污水处理系统，其特征在于;MBBR池设有专用悬浮填料和曝气系统，同时MBBR池中设置有保证填料不外流的填料阻隔器，以及将硝化液回流至兼氧池中进行反硝化的气提硝化液回流系统。
作为上述技术方案的改进，所述一种地埋式智能污水处理系统，其特征在于;MBBR池的出液端连通沉淀池,沉淀池中设置有出水堰;沉淀池中还设置有将污泥回流至厌氧池的污泥气提回流系统，沉淀池中同时设置了排渣系统。
沉淀池上清液通过重力进入清水池，清水池通过水泵定量进入滤池;
滤池中填充了彗星填料，彗星填料下端增设长柄滤头;通过滤池后的出水进入设备间的紫外线消毒装置杀菌消毒后达标外排。
作为上述技术方案的改进，所述一种地埋式智能污水处理系统，其特征在于;设备间内部具有风机以及控制系统。
作为上述技术方案的改进，所述一种地埋式智能污水处理系统，其特征在于;沉淀池采用多斗沉淀排泥。
作为上述技术方案的改进，所述一种地埋式智能污水处理系统，其特征在于;防腐防锈外壳采用玻璃钢材质。
本产品的创新性体现于：
1、产品采用成熟稳定A2O-MBBR工艺，解决普通工艺在实际应用中存在工艺控制系统复杂、污泥膨胀、污泥上浮和泡沫、占地面积大、污泥生物池堵塞、除磷脱氮效果差、容积负荷低、耐冲击性弱、性能稳定性差等问题。
2、产品合理设置工艺段，保证处理农村生活污水可以稳定达到《城镇污水处理厂污染物排放标准》(GB18918-2002)一级A标准。
3、产品采用低能耗的曝气系统以及回流系统，解决现有产品高能耗运行的问题。
4、采用多斗排泥系统以及表面排渣系统，解决二沉池污泥板结、上浮等问题。
5、产品主体采用玻璃钢材质，解决市场产品采用碳钢防腐防锈性能差的问题。
6、产品内部主体设备采用一用一备，解决现有市场产品无备用设备，一旦出现故障，产品系统直接崩溃的问题。
7、产品增加智慧水务-物联网管理系统，解决现有市场产品管理不专业，管理人工成本高问题。
8、产品实现标准化、专业化、工业化生产，解决现有产品生产成本高，质量不能保证问题。
9、产品外观简洁大方，采用全地埋，实现场站无构筑物，与环境完全融合，建设花园式污水处理站。
本实用新型具有如下优点：本专利通过上述实施之后具有如下优点：
(1)主体工艺的选择合理：
目前，用于农村分散污水治理的工艺主要为SBR工艺、氧化沟工艺、接触氧化、人工湿地工艺等，上述工艺在实际应用中都存在一些突出问题限值了其环境效益、社会效益和经济效益的发挥;SBR工艺采用进水、曝气、静沉、出水和闲置的间歇运行方式，通过科学的运行控制可以达到较好的有机物降解，无需设置二沉池，增加三级强化处理环节可以到达更高的出水水质标准。但是，SBR工艺具有控制系统复杂、机电配置较多、污泥产量较大等缺点，小城镇污水处理厂往往难于操作管理其长期正常运转，日常维护和污泥处理难度较大;
氧化沟工艺污水在首尾相通的廊道内循环流动，在水流方向上形成好氧、缺氧和厌氧的区段，脱氮除磷效果较好，有一定抗冲击负荷的能力，对自控要求水平较低。但是氧化沟工艺需要设置二沉池和配套的污泥回流系统，池容较大，占地面积较大，常出现污泥膨胀、污泥上浮和泡沫等问题;接触氧化工艺在反应池内填充填料，克服了污泥上浮和污泥膨胀，提高了反应池内的污泥浓度，可实现同步硝化反硝化脱氮。接触氧化工艺的处理效能很大程度上依赖于填料的性能，普通组合填料容易结块，池内易滋生蚊蝇，污泥结块脱落容易堵塞填料和二沉池;人工湿地在处理污水的同时实现了环境效益，但是人工湿地占地面积较大，防渗措施出问题时容易污染地下水，因此不具有广泛的适用性;本产品拟采用A2O-MBBR工艺，该工艺为生物膜/活性污泥组合工艺，其核心是将比重接近水的悬浮载体投加到改良A2/O反应池内作为微生物的活性载体，依靠曝气池内的曝气和水流的提升作用而处于流化状态。污水连续经过悬浮载体并逐渐在填料内外表面形成生物膜，通过生物膜上的微生物及悬浮活性污泥作用，使污水得到净化。在填料上同时实现短程硝化反硝化、同步硝化反硝化，降低对碳源的需求，提高氨氮、总氮的去除率。悬浮载体可使设备内有效MLSS的浓度翻倍，但不增加活性污泥的混合液浓度，因此下游沉淀池的性能并不会受到反应器内固体负荷增加的负面影响，另外生物膜的生长导致SVI降低，从而使沉淀池的性能得以提高。该工艺具有控制系统简单、污泥龄长、没有污泥膨胀、污泥上浮和泡沫等问题、占地面积小、污泥生物池无堵塞、除磷脱氮效果好、 容积负荷高、耐冲击性强、性能稳定、运行可靠等优点 。
(2)工艺段设置合理、完善：

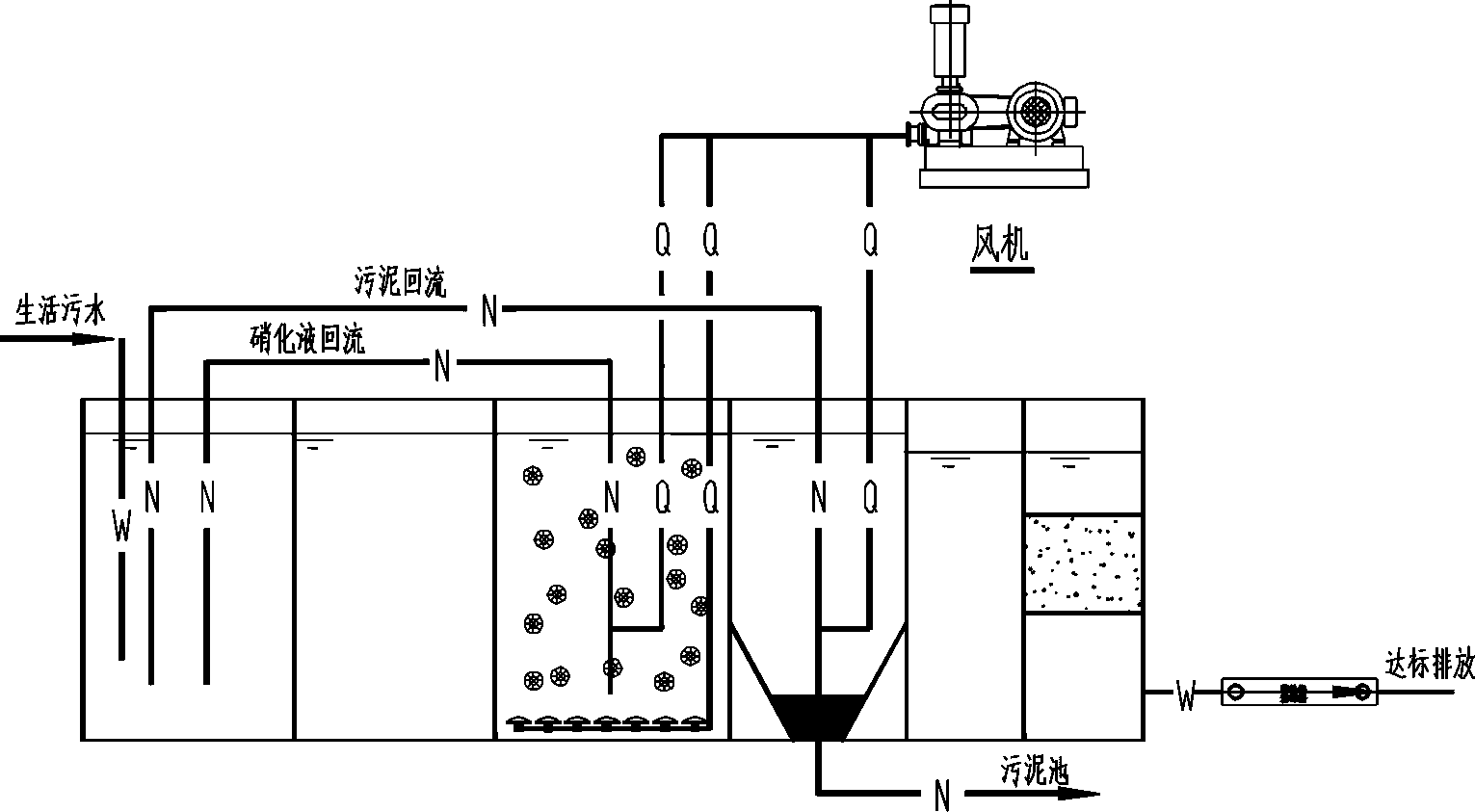

产品整体工艺流程：兼氧池-厌氧池-MBBR池-二沉池-滤池-紫外消毒;相对现有市场产品为了节约设备造价、降低控制系统而缺失厌氧、滤池工艺段的情况，该设备在工艺流程上更加合理、完善，布置紧凑，处理市政生活污水可以稳定达到《城镇污水处理厂污染物排放标准》(GB18918-2002)一级A标准。
(3)采用低能耗的曝气系统以及回流系统：
曝气系统结合Ldo溶解氧控制技术，鼓风机可根据进水水质波动实时变频运行，调整曝气量，供氧能耗更低;
MBBR填料依靠曝气池内的曝气和水流的提升作用而处于流化状态，并将大气泡切割成小气泡，使溶解氧的有效利用率大大提高;
采用曝气同源空气作为动力用于污泥以及硝化液回流，能耗更低、效率更高。
而现有市场产品采用曝气风机输出为额定功率，并不能实现实时变频;采用活性污泥法或者生物接触氧化法并不能实现对气泡的切割，风机利用率低;采用水泵进行污泥以及硝化液的回流，控制点位多且能耗高。
(4)二沉池采用多斗排泥以及表面排渣系统，保证出水稳定：
产品二沉池采用多斗排泥，杜绝了由于小型产品没有刮泥机而导致污泥板结、污泥上浮的问题。
二沉池表面设置排浮渣系统，间歇性排出二沉池表面的微量浮泥，保证出水指标。
现有市场产品二沉池没有底部刮泥机，且为一斗排泥，导致大量污泥板结、上浮;二沉池表面无排渣系统，上浮的污泥无法及时排出，大量污泥随着出水排放，不能达标排放。
(5)集成滤池工艺段，结构紧凑，布局合理：
产品集成滤池为一体，结构紧凑，布局合理，保证了出水稳定达标排放。
现有市场产品为了节约设备造价、降低控制系统而没有设置滤池工艺段，难以保证出水的稳定达标排放。
(6)产品主体采用玻璃钢材质，防腐防锈性能更强
产品主体采用玻璃钢材质，防腐防锈性能更强。相对市场产品普遍采用碳钢材质而言，该产品无需定期进行防腐防锈的维护，维护成本费用低，抗腐抗锈性能更强。
(7)产品内部主体设备设置两套，保证系统稳定运行
相对现有市场产品为了节约空间以及成本，内部基本为一套设备的情形，我司产品的内部24小时运行设备均为一用一备，保证系统稳定运行。
(8)采用智慧水务管理系统，更加专业、节约人工成本
产品采用了我司自行研发的物联网区域治理管理(IOT RG)技术，实现连片区域集中智慧化管理控制，实现水质在线监测、厂站在线监控、远程操作及一站式售后服务，污水厂站分散式布置、远程集中化连片管理，减少整个区域内人工操作，运行管理简单、高效，运行成本低。
(9)实现设备标准化、专业化、工业化生产，提高生产效率，降低生产成本，质量更有保障。
(10)产品外观简洁大方，采用全地埋，实现场站无构筑物，与环境完全融合，建设花园式污水处理站。
