申请日2018.07.13
公开(公告)日2019.02.12
IPC分类号C02F9/14
摘要
本实用新型公开了一种用于处理生活污水的高效曝气池，包括沉淀池，所述沉淀池的底部外壁上焊接有排污管，且排污管的一侧外壁上套接有排污盖，所述沉淀池的一侧外壁上焊接有连接管，所述沉淀池的一侧内壁上焊接有第一滤网，且第一滤网靠近连接管的管口位置，所述连接管远离沉淀池的一侧外壁上焊接有曝气池壳体，且曝气池壳体的内壁上涂抹含有生物的卧式填料，所述曝气池壳体的顶部外壁上开有通气孔，所述曝气池壳体的顶部外壁上焊接有伺服电机。本实用新型可以将生活污水中的大块淤泥和杂质过滤掉，使后续的曝气池更加容易曝气，可有效地裹入空气，充气效果更佳，可以使气体均匀的融入淤泥，提高了曝气池的曝气效果。
权利要求书

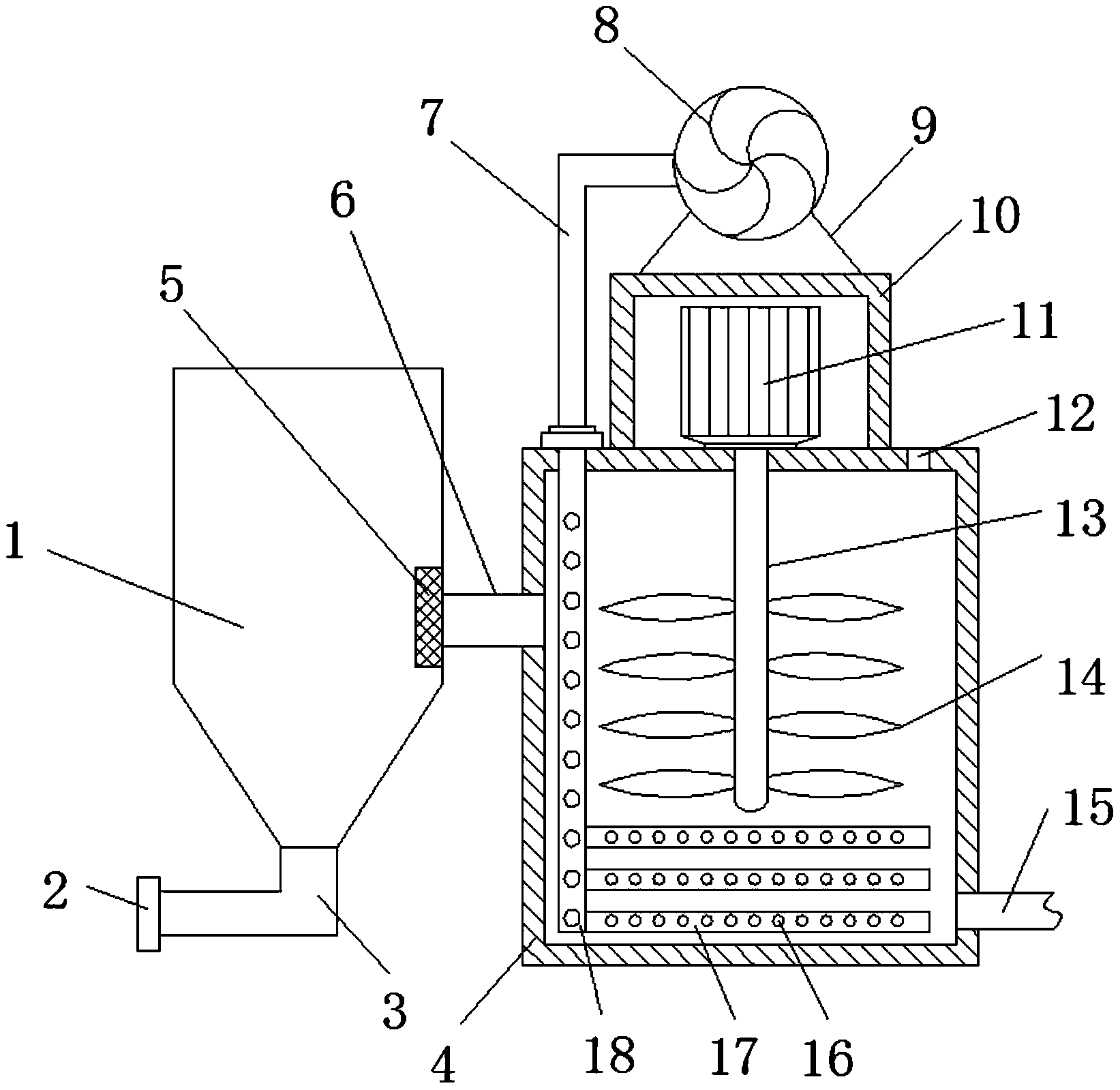

1.一种用于处理生活污水的高效曝气池，包括沉淀池(1)，其特征在于，所述沉淀池(1)的底部外壁上焊接有排污管(3)，且排污管(3)的一侧外壁上套接有排污盖(2)，所述沉淀池(1)的一侧外壁上焊接有连接管(6)，所述沉淀池(1)的一侧内壁上焊接有第一滤网(5)，且第一滤网(5)靠近连接管(6)的管口位置，所述连接管(6)远离沉淀池(1)的一侧外壁上焊接有曝气池壳体(4)，且曝气池壳体(4)的内壁上涂抹含有生物的卧式填料，所述曝气池壳体(4)的顶部外壁上开有通气孔(12)，所述曝气池壳体(4)的顶部外壁上焊接有伺服电机(11)，且伺服电机(11)的输出轴一端焊接有搅拌轴(13)，所述搅拌轴(13)的外壁上焊接有等距离分布的搅拌扇叶(14)，且搅拌扇叶(14)的形状为柳叶型。
2.根据权利要求1所述的一种用于处理生活污水的高效曝气池，其特征在于，所述曝气池壳体(4)的顶部外壁上焊接有防尘罩(10)，且伺服电机(11)位于防尘罩(10)内。
3.根据权利要求2所述的一种用于处理生活污水的高效曝气池，其特征在于，所述防尘罩(10)的顶部外壁上通过螺栓连接有固定支架(9)，且固定支架(9)的顶部外壁上焊接有鼓风机外壳(8)。
4.根据权利要求3所述的一种用于处理生活污水的高效曝气池，其特征在于，所述鼓风机外壳(8)的一侧外壁上通过螺栓连接有电动机(19)，且电动机(19)的输出轴一端焊接有转动轴(20)。
5.根据权利要求3所述的一种用于处理生活污水的高效曝气池，其特征在于，所述鼓风机外壳(8)的一侧外壁靠近中间的位置开有通孔，且通孔的内壁和转动轴(20)的外壁转动连接，转动轴(20)的外壁上焊接有等距离分布的转动叶片(21)。
6.根据权利要求3所述的一种用于处理生活污水的高效曝气池，其特征在于，所述鼓风机外壳(8)的一侧外壁上焊接有输气管(7)，且输气管(7)的底部外壁上焊接有输气横杆(17)。
7.根据权利要求6所述的一种用于处理生活污水的高效曝气池，其特征在于，所述输气横杆(17)的一侧外壁上焊接有等距离分布的输气竖管(18)，且输气竖管(18)的外壁上开有等距离分布的出气孔(16)，出气孔(16)的外壁上焊接有第二滤网(22)。
8.根据权利要求1所述的一种用于处理生活污水的高效曝气池，其特征在于，所述曝气池壳体(4)一侧外壁靠近底部的位置开有通孔，且通孔的内壁上焊接有出水管(15)。
说明书
一种用于处理生活污水的高效曝气池
技术领域
本实用新型涉及生活污水处理技术领域，尤其涉及一种用于处理生活污水的高效曝气池。
背景技术
曝气池是利用活性污泥法进行污水处理的构筑物。曝气池主要由池体、曝气系统和进出水口三个部分组成。池体一般用钢筋混凝土筑成，平面形状有长方形、方形和圆形等。曝气池一般和沉淀池组成联合工艺流程。曝气池在朝着高效率、小体积、节省能源的方向发展。这是一种使空气与水强烈接触的一种手段，其目的在于将空气中的氧溶解于水中，或者将水中不需要的气体和挥发性物质放逐到空气中。换言之，它是促进气体与液体之间物质交换的一种手段。它还有其他一些重要作用，如混合和搅拌。空气中的氧通过曝气传递到水中，氧由气相向液相进行传质转移，这种传质扩散的理论，应用较多的是刘易斯和惠特曼提出的双膜理论。
目前，普通曝气池一般采用鼓风曝气或机械曝气进行曝气，鼓风曝气通过向污泥中通入空气，机械曝气通过搅拌使污泥与空气接触，其目的均为增加污泥含氧量，但是普通搅拌也只有表层污泥能接触到空气，，普通鼓风时常会将出气管口堵塞，使得污泥内的含氧量不足且含氧量不均，因此，亟需设计一种用于处理生活污水的高效曝气池来解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种用于处理生活污水的高效曝气池。
为了实现上述目的，本实用新型采用了如下技术方案：
一种用于处理生活污水的高效曝气池，包括沉淀池，所述沉淀池的底部外壁上焊接有排污管，且排污管的一侧外壁上套接有排污盖，所述沉淀池的一侧外壁上焊接有连接管，所述沉淀池的一侧内壁上焊接有第一滤网，且第一滤网靠近连接管的管口位置，所述连接管远离沉淀池的一侧外壁上焊接有曝气池壳体，且曝气池壳体的内壁上涂抹含有生物的卧式填料，所述曝气池壳体的顶部外壁上开有通气孔，所述曝气池壳体的顶部外壁上焊接有伺服电机，且伺服电机的输出轴一端焊接有搅拌轴，所述搅拌轴的外壁上焊接有等距离分布的搅拌扇叶，且搅拌扇叶的形状为柳叶型。
优选的，所述曝气池壳体的顶部外壁上焊接有防尘罩，且伺服电机位于防尘罩内。
优选的，所述防尘罩的顶部外壁上通过螺栓连接有固定支架，且固定支架的顶部外壁上焊接有鼓风机外壳。
优选的，所述鼓风机外壳的一侧外壁上通过螺栓连接有电动机，且电动机的输出轴一端焊接有转动轴。
优选的，所述鼓风机外壳的一侧外壁靠近中间的位置开有通孔，且通孔的内壁和转动轴的外壁转动连接，转动轴的外壁上焊接有等距离分布的转动叶片。
优选的，所述鼓风机外壳的一侧外壁上焊接有输气管，且输气管的底部外壁上焊接有输气横杆。
优选的，所述输气横杆的一侧外壁上焊接有等距离分布的输气竖管，且输气竖管的外壁上开有等距离分布的出气孔，出气孔的外壁上焊接有第二滤网。
优选的，所述曝气池壳体一侧外壁靠近底部的位置开有通孔，且通孔的内壁上焊接有出水管。
本实用新型的有益效果为：
1、通过设置的沉淀池和第一滤网，可以首先将生活污水中的大块淤泥和杂质过滤掉，使后续的曝气池更加容易曝气，不会造成堵塞，效果更佳。
2、通过设置的搅拌轴和搅拌叶片，当搅拌叶片旋转时在周缘形成水跃，可有效地裹入空气，搅拌叶片后侧产生负压，可以有效的吸入空气，充气效果更佳。
3、通过设置的输气横管、出气孔和第二滤网，当气体通过出气孔扩散入淤泥中时，淤泥不会倒流进出气孔内，使得气体可以均匀的融入淤泥，提高了曝气池的曝气效果。
