申请日2017.12.04
公开(公告)日2018.06.05
IPC分类号C02F9/02
摘要

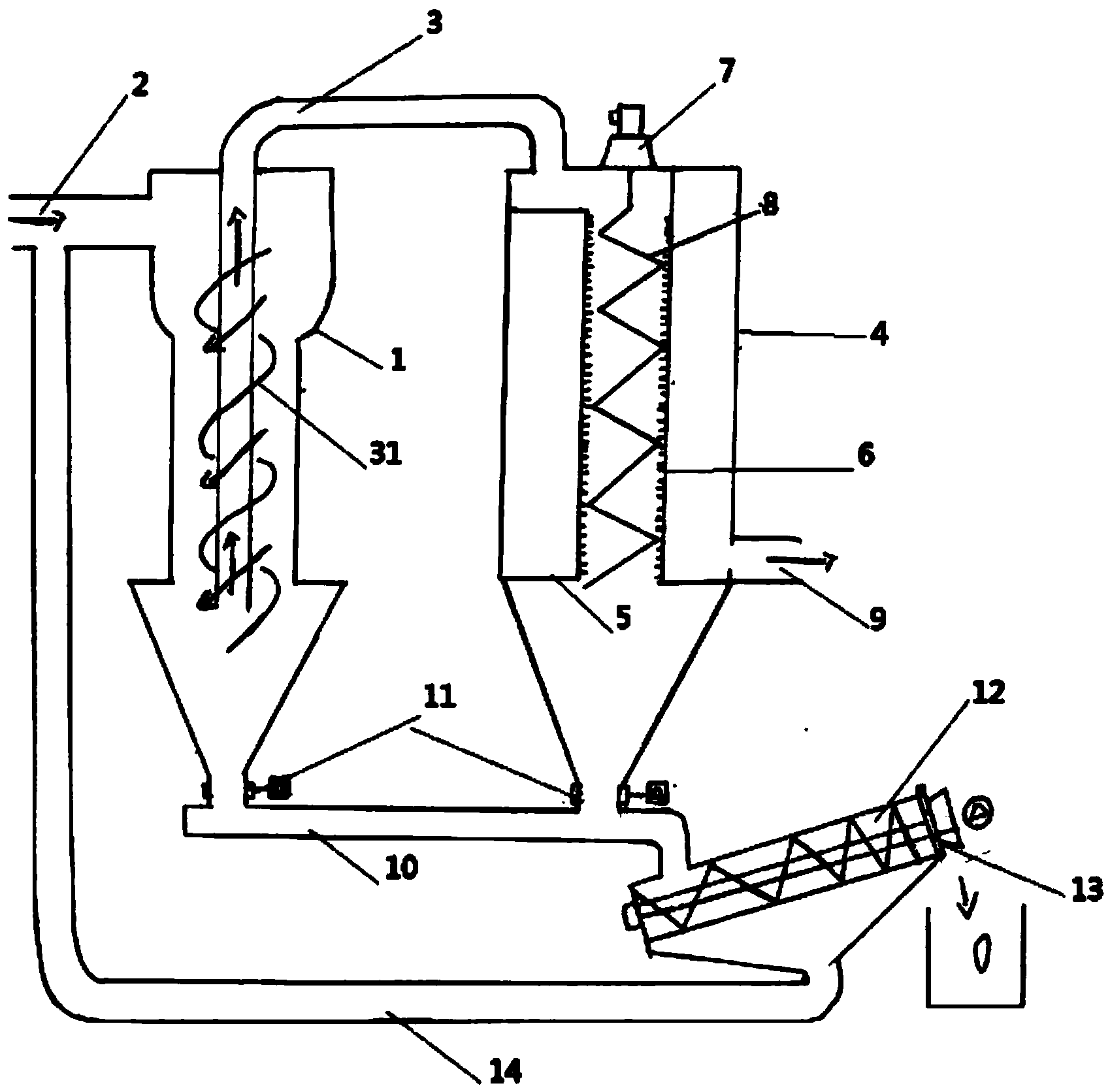

本发明公开了一种污水沉降净化处理装置，其包括：螺旋分离器、过水管、螺旋滑道、螺旋搅拌桶、环形过滤桶、楔形网、过渣管、叠螺污泥分离机和回流管;在螺旋分离器的外侧壁上端设置污水入口;在螺旋分离器的中心设置过水管，且过水管的上端设置在螺旋搅拌桶的顶壁上;在螺旋分离器内部的过水管上设置螺旋滑道;在螺旋搅拌桶的内部设置环形过滤桶;所述环形过滤桶的内侧壁为楔形网;所述螺旋分离器和螺旋搅拌桶的底端均设置在过渣管上;所述过渣管的末端设置在叠螺污泥分离机的上端;在所述叠螺污泥分离机的底端中心设置回流管，且回流管的另一端设置污水入口处。本装置结构简单，设计合理，污水分离效率高，便于推广。
权利要求书
1.一种污水沉降净化处理装置，其特征在于包括：螺旋分离器、污水入口、过水管、螺旋滑道、螺旋搅拌桶、环形过滤桶、楔形网、减速电机、无轴螺旋蛟龙、出水口、过渣管、电动球阀、叠螺污泥分离机、污泥出口和回流管;在所述螺旋分离器的外侧壁上端设置污水入口;在所述螺旋分离器的中心设置过水管，且过水管的上端穿过螺旋分离器的顶端，并且设置在螺旋搅拌桶的顶壁上;在所述螺旋分离器内部的过水管上设置螺旋滑道;所述螺旋滑道的上端设置在污水入口处的过水管上;在所述螺旋搅拌桶的内部设置环形过滤桶，且环形过滤桶的外侧壁为螺旋搅拌桶的侧壁;所述环形过滤桶的内侧壁为楔形网;在所述螺旋搅拌桶的侧面设置出水口，且出水口连通环形过滤桶，并且出水口的底端与环形过滤桶的底端齐平;在所述螺旋搅拌桶的外侧顶端中心设置减速电机;在所述环形过滤桶的中心设置无轴螺旋蛟龙，且无轴螺旋蛟龙的顶端穿过螺旋搅拌桶的顶端与减速电机连接;所述螺旋分离器和螺旋搅拌桶的底端均为锥形，且底端均设置在过渣管上，并且在其底端均设置电动球阀;所述过渣管的末端设置在叠螺污泥分离机的上端;在所述叠螺污泥分离机的底端中心设置回流管，且回流管的另一端设置污水入口处;在所述叠螺污泥分离机的后端底侧设置污泥出口。
2.根据权利要求1所述的一种污水沉降净化处理装置，其特征在于：所述叠螺污泥分离机的底端为锥形腔室，且锥形腔室的底端中心为锥形腔室的最低处。
说明书
一种污水沉降净化处理装置
技术领域
本发明涉及污水处理技术领域，特别是涉及一种污水沉降净化处理装置。
背景技术
污水通常是指受到一定污染的、来自生活和生产排出的废水，污水内含有的主要污染物包括污泥、有机污染物、耗氧污染物、厌氧污染物、植物污染物、有毒污染物、放射性污染物，等等。在现有技术中，通常使用沉淀池来沉淀颗粒状物质，但是沉淀净化需要消耗较长的时间，而且净化效果并不理想;因此，也有一部分处理厂采用化学的方法处理上述污水，但是，现有技术中的物料混合器并不能使污水、污泥和氧化剂、催化剂以及絮凝剂达到充分的混合，而混合不充分就会影响后续污水处理的效果。
发明内容
本发明主要解决的技术问题是提供一种污水沉降净化处理装置，其设计合理，结构简单，解决了现有技术中污水中的杂质与水不易分离的问题。
为解决上述技术问题，本发明采用的一个技术方案是提供一种污水沉降净化处理装置，其包括：螺旋分离器、污水入口、过水管、螺旋滑道、螺旋搅拌桶、环形过滤桶、楔形网、减速电机、无轴螺旋蛟龙、出水口、过渣管、电动球阀、叠螺污泥分离机、污泥出口和回流管;在所述螺旋分离器的外侧壁上端设置污水入口;在所述螺旋分离器的中心设置过水管，且过水管的上端穿过螺旋分离器的顶端，并且设置在螺旋搅拌桶的顶壁上;在所述螺旋分离器内部的过水管上设置螺旋滑道;所述螺旋滑道的上端设置在污水入口处的过水管上;在所述螺旋搅拌桶的内部设置环形过滤桶，且环形过滤桶的外侧壁为螺旋搅拌桶的侧壁;所述环形过滤桶的内侧壁为楔形网;在所述螺旋搅拌桶的侧面设置出水口，且出水口连通环形过滤桶，并且出水口的底端与环形过滤桶的底端齐平;在所述螺旋搅拌桶的外侧顶端中心设置减速电机;在所述环形过滤桶的中心设置无轴螺旋蛟龙，且无轴螺旋蛟龙的顶端穿过螺旋搅拌桶的顶端与减速电机连接;所述螺旋分离器和螺旋搅拌桶的底端均为锥形，且底端均设置在过渣管上，并且在其底端均设置电动球阀;所述过渣管的末端设置在叠螺污泥分离机的上端;在所述叠螺污泥分离机的底端中心设置回流管，且回流管的另一端设置污水入口处;在所述叠螺污泥分离机的后端底侧设置污泥出口。
优选的是，所述叠螺污泥分离机的底端为锥形腔室，且锥形腔室的底端中心为锥形腔室的最低处。
本发明的有益效果是：本发明结构简单，设计合理，通过螺旋分离器和螺旋搅拌桶把污水中的杂质过滤到螺旋分离器和螺旋搅拌桶的底端，接着通过过渣管把固体杂质排到叠螺污泥分离机内，最后通过叠螺污泥分离机把污泥等固体杂质排出，且污水回流到螺旋分离器内再一次处理。
