申请日2018.07.16
公开(公告)日2019.02.19
IPC分类号E02F3/88
摘要
本实用新型公开一种污水处理泵站底部泥沙清除装置，包括泵体、外部滑轨、外接管、高压吸附泵、吸沙管;所述吸沙管安装在泵体内最下端;所述外部滑轨安装在泵体外侧顶端，外部滑轨直径与泵体相同;所述高压吸附泵安装在外部滑轨上，高压吸附泵入口安装在外接管一端，外接管另一端安装在外部滑轨内;解决了由于污水处理中的各种泥沙沉积在泵体底部，影响泵体使用，取消了需要定期打开泵体人工清洗的复杂过程，让泵体自身处理污水自身清理底部沉积;本实用新型作业时间为每次污水处理前，这样泵体内水分最少，减小对泥沙的吸附性，达到最佳的泥沙清理效果。
权利要求书
1.一种污水处理泵站底部泥沙清除装置,包括泵体(1)、外部滑轨(7)、外接管(8)、高压吸附泵(9)、吸沙管(10)，其特征在于，所述吸沙管(10)安装在泵体(1)内最下端;所述外部滑轨(7)安装在泵体(1)外侧顶端，外部滑轨(7)直径与泵体(1)相同;所述高压吸附泵(9)安装在外部滑轨(7)上，高压吸附泵(9)入口安装在外接管(8)一端，外接管(8)另一端安装在外部滑轨(7)内。
2.根据权利要求1所述的一种污水处理泵站底部泥沙清除装置,其特征在于，所述泵体(1)内壁上安装有第一输送管(21)、第二输送管(31)、第三输送管(41)、第四输送管(51)、第五输送管(61);所述第一输送管(21)、第二输送管(31)、第三输送管(41)、第四输送管(51)、第五输送管(61)一端安装在泵体底部(11)上，第一输送管(21)另一端第一输送管嘴(22)安装在外部滑轨(7)内，第二输送管(31)另一端第二输送管嘴(32)安装在外部滑轨(7)内，第三输送管(41)另一端第三输送管嘴(42)安装在外部滑轨(7)内，第四输送管(51)另一端第四输送管嘴(52)安装在外部滑轨(7)内，第五输送管(61)另一端第五输送管嘴(62)安装在外部滑轨(7)内。
3.根据权利要求1所述的一种污水处理泵站底部泥沙清除装置,其特征在于，所述外部滑轨(7)为半圆弧结构，外部滑轨(7)通过螺栓固定在泵体(1)顶端。
4.根据权利要求1所述的一种污水处理泵站底部泥沙清除装置,其特征在于，所述外接管(8)一端安装有密封圈(81)，密封圈(81)一端安装在外部滑轨(7)内;所述密封圈(81)通过与第一输送管嘴(22)、第二输送管嘴(32)、第三输送管嘴(42)、第四输送管嘴(52)、第五输送管嘴(62)配合压紧。

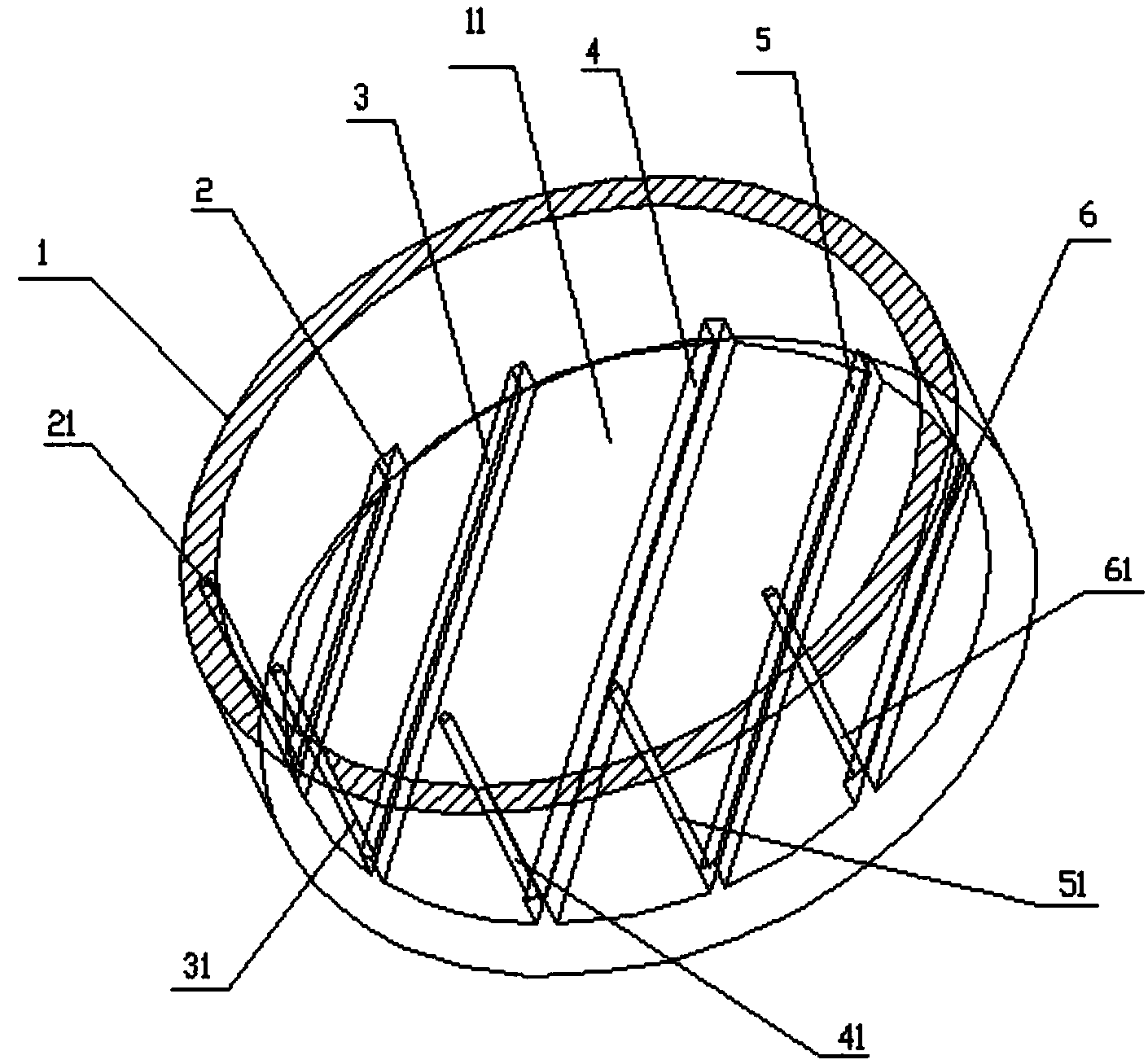

5.根据权利要求1所述的一种污水处理泵站底部泥沙清除装置,其特征在于，所述吸沙管(10)包括第一吸沙管(2)、第二吸沙管(3)、第三吸沙管(4)、第四吸沙管(5)、第五吸沙管(6);所述吸沙管(10)两侧下部设置有吸沙管扁嘴(101)，吸沙管扁嘴(101)在开口高度为两毫米左右;所述第一吸沙管(2)、第二吸沙管(3)、第三吸沙管(4)、第四吸沙管(5)、第五吸沙管(6)在中间分别安装在第一输送管(21)、第二输送管(31)、第三输送管(41)、第四输送管(51)、第五输送管(61)上。
说明书
一种污水处理泵站底部泥沙清除装置
技术领域
本实用新型涉及一种泵站自清洁的装置，具体的是一种污水处理泵站底部泥沙清除装置。
背景技术
现有的一体化泵站在不断的改进中，已经带有自清洁作用的功能，这种自清洁目前只能将泵体内壁以及底部的一些附着物通过技术手段将其重新沉积在泵体底部，通过再一次的污水处理将微型污染物随着提升泵的管道流向污水处理厂，但是即使能这样处理，污水中还是会有很多固体泥沙装的带有自身重力不方便清理的沉积，这一类沉积，基本上需要本站顶起的人工清理来清楚杂物，这使得泵站在使用过程中体验感不佳，如何改善一体化污水处理泵站自清洁不彻底，需要定期清理底部沉积的泥沙是本实用新型需要解决的问题。
实用新型内容
为了解决上述的技术问题，本实用新型的目的在于提供一种污水处理泵站底部泥沙清除装置，改善一体化污水处理泵站自清洁不彻底，需要定期清理底部沉积的泥沙的缺点。
本实用新型的目的可以通过以下技术方案实现：
一种污水处理泵站底部泥沙清除装置,包括泵体、外部滑轨、外接管、高压吸附泵、吸沙管;所述吸沙管安装在泵体内最下端;所述外部滑轨安装在泵体外侧顶端，外部滑轨直径与泵体相同;所述高压吸附泵安装在外部滑轨上，高压吸附泵入口安装在外接管一端，外接管另一端安装在外部滑轨内。
作为本实用新型进一步的方案：所述泵体内壁上安装有第一输送管、第二输送管、第三输送管、第四输送管、第五输送管;所述第一输送管、第二输送管、第三输送管、第四输送管、第五输送管一端安装在泵体底部上，第一输送管另一端第一输送管嘴安装在外部滑轨内，第二输送管另一端第二输送管嘴安装在外部滑轨内，第三输送管另一端第三输送管嘴安装在外部滑轨内，第四输送管另一端第四输送管嘴安装在外部滑轨内，第五输送管另一端第五输送管嘴安装在外部滑轨内。
作为本实用新型进一步的方案：所述外部滑轨为半圆弧结构，外部滑轨通过螺栓固定在泵体顶端。
作为本实用新型进一步的方案：所述外接管一端安装有密封圈，密封圈一端安装在外部滑轨内;所述密封圈通过与第一输送管嘴、第二输送管嘴、第三输送管嘴、第四输送管嘴、第五输送管嘴配合压紧。
作为本实用新型进一步的方案：所述吸沙管包括第一吸沙管、第二吸沙管、第三吸沙管、第四吸沙管、第五吸沙管;所述吸沙管两侧下部设置有吸沙管扁嘴，吸沙管扁嘴在开口高度为两毫米左右;所述第一吸沙管、第二吸沙管、第三吸沙管、第四吸沙管、第五吸沙管在中间分别安装在第一输送管、第二输送管、第三输送管、第四输送管、第五输送管上。
本实用新型的有益效果：
该污水处理泵站底部泥沙清除装置通过高压吸附泵的强吸附能力，将沉积在泵体底部的泥沙以及其他一些没能被提升泵带走流向污水处理厂的垃圾，在吸沙管扁嘴的高吸附性作用下，通过传输管输送到泵体外侧，解决了由于污水处理中的各种泥沙沉积在泵体底部，影响泵体使用，取消了需要定期打开泵体人工清洗的复杂过程，让泵体自身处理污水自身清理底部沉积;本实用新型作业时间为每次污水处理前，这样泵体内水分最少，减小对泥沙的吸附性，达到最佳的泥沙清理效果。
