申请日2018.07.16
公开(公告)日2019.03.26
IPC分类号C02F1/52
摘要
本实用新型涉及一种污水处理用下投设备，尤其涉及一种污水处理用固体混凝剂下投设备。技术问题：提供一种能够省时省力、能够提高投放效率、能够提高污水处理效率的污水处理用固体混凝剂下投设备。一种污水处理用固体混凝剂下投设备，包括有车板、滚轮、固定板、储料箱、下料筒、第一轴承座、第一转轴、旋转辊、耙齿、第一锥齿轮、第一固定块等;车板的底部连接有滚轮，车板顶部的右侧连接有固定板，固定板的顶部连接有储料箱。本实用新型通过使耙齿顺时针转动能够将储料箱内的固体混凝剂耙入壳体内，并通过使叶片转动能够将壳体内的固体混凝剂吹入污水池内，从而能够省时省力、能够提高投放效率、能够提高污水处理效率。
权利要求书
1.一种污水处理用固体混凝剂下投设备，其特征在是：包括有车板、滚轮、固定板、储料箱、下料筒、第一轴承座、第一转轴、旋转辊、耙齿、第一锥齿轮、第一固定块、壳体、第二轴承座、第二转轴、叶片、第二锥齿轮、电机、第三转轴、第三锥齿轮和第四锥齿轮，车板的底部连接有滚轮，车板顶部的右侧连接有固定板，固定板的顶部连接有储料箱，储料箱左侧面的下部开有第一开口，储料箱左侧面的下部连接有下料筒，下料筒位于第一开口的左侧，下料筒后侧面的中部与前侧面的中部均嵌入式安装有第一轴承座，两个第一轴承座之间连接有第一转轴，下料筒内的第一转轴上连接有旋转辊，旋转辊的圆周壁上均匀间隔连接有多个耙齿，下料筒前侧的第一转轴上连接有第一锥齿轮，车板顶部的左侧连接有第一固定块，第一固定块的顶部连接有壳体，壳体顶部的中间开有第二开口，第二开口位于下料筒的正下方，壳体右侧面的中部嵌入式安装有第二轴承座，第二轴承座上连接有第二转轴，第二转轴的左部均匀间隔的连接有多个叶片，第二转轴上的右部连接有第二锥齿轮，第一固定块右侧的车板上安装有电机，电机的输出轴通过联轴器连接有第三转轴，第三转轴的下部连接有第三锥齿轮，第三锥齿轮与第二锥齿轮啮合，第三转轴的上部连接有第四锥齿轮，第四锥齿轮与第一锥齿轮啮合。
2.根据权利要求1所述的一种污水处理用固体混凝剂下投设备，其特征在是：还包括有滑轨、滑块、第二固定块、弹簧、挡板和凸轮，壳体顶部的左侧连接有滑轨，滑轨上设有滑块，滑轨顶部的左侧连接有第二固定块，第二固定块的右侧面与滑块的左侧面之间连接有弹簧，滑块的右侧面连接有挡板，挡板的顶部与下料筒接触，挡板的右部开有第三开口，第三转轴的中部连接有凸轮，凸轮位于挡板的右侧。
3.根据权利要求2所述的一种污水处理用固体混凝剂下投设备，其特征在是：还包括有横板和T形螺杆，储料箱底部的右侧开有螺纹孔，储料箱内的底部左侧铰接连接有横板，螺纹孔内设有T形螺杆。
说明书
一种污水处理用固体混凝剂下投设备
技术领域
本实用新型涉及一种污水处理用下投设备，尤其涉及一种污水处理用固体混凝剂下投设备。
背景技术
为了使污水池内污水中的杂质沉淀，需要向污水中投入混凝剂，固体混凝剂的沉淀效果更佳，如此一般是向污水中投放固体混凝剂，目前一般是人工投放固体混凝剂，人工投放固体混凝剂是一手用桶提着固体混凝剂，然后另一手将固体混凝剂抓起抛入污水中，如此需要花费大量的时间和精力、投放效率低、从而会降低污水处理的效率;为了能够将固体混凝剂快速抛入污水中，投放人员会直接甩动桶将固体混凝剂抛入污水中，但是这样会一次性将较多的固体混凝剂抛入污水中，如此固体混凝剂会聚集在一起不分散，导致杂质沉淀的速度变慢。
实用新型内容
为了克服人工投放固体混凝剂需要花费大量的时间和精力、投放效率低，从而会降低污水处理效率的缺点，技术问题：提供一种能够省时省力、能够提高投放效率、能够提高污水处理效率的污水处理用固体混凝剂下投设备。

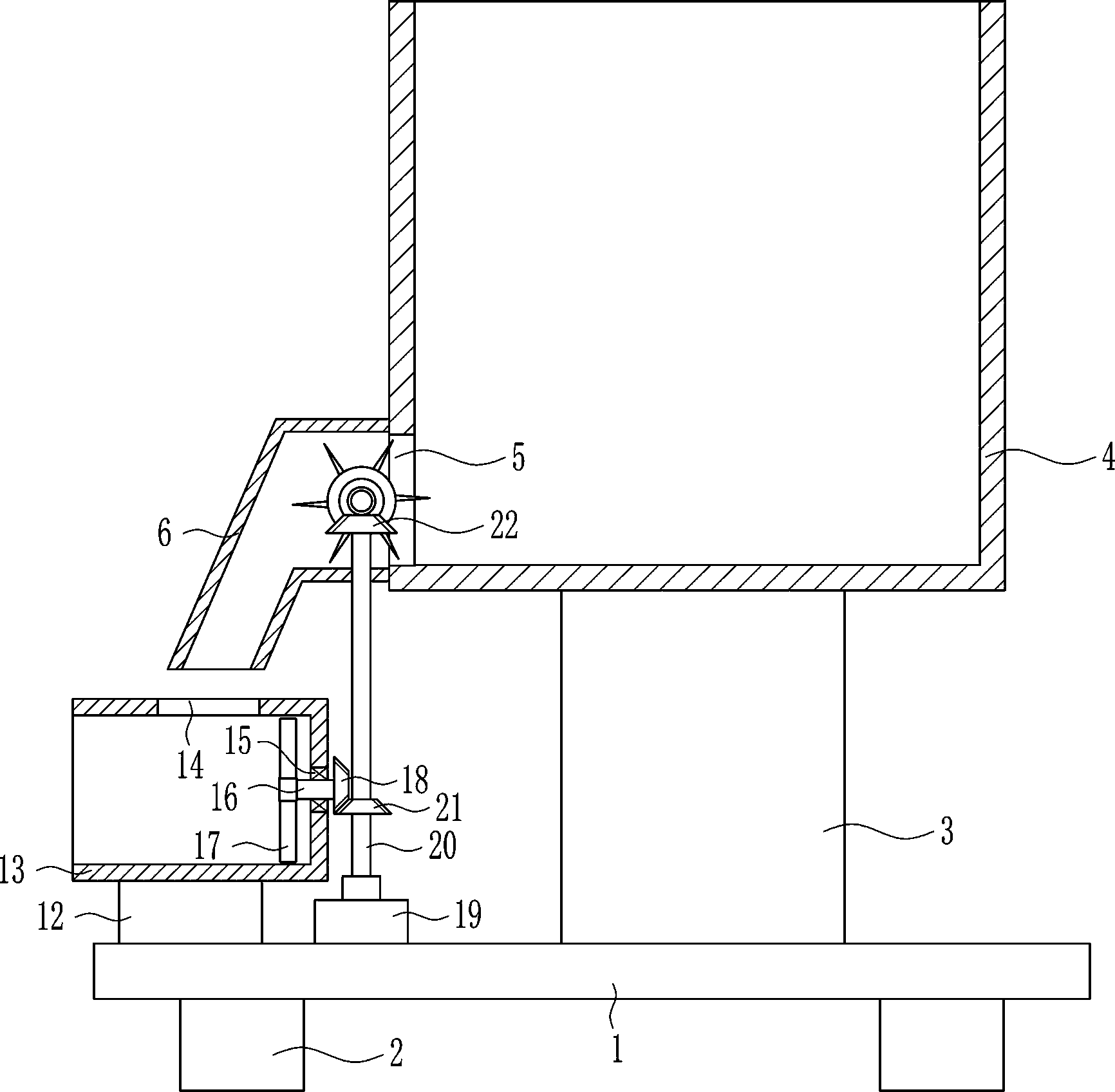

一种污水处理用固体混凝剂下投设备，包括有车板、滚轮、固定板、储料箱、下料筒、第一轴承座、第一转轴、旋转辊、耙齿、第一锥齿轮、第一固定块、壳体、第二轴承座、第二转轴、叶片、第二锥齿轮、电机、第三转轴、第三锥齿轮和第四锥齿轮，车板的底部连接有滚轮，车板顶部的右侧连接有固定板，固定板的顶部连接有储料箱，储料箱左侧面的下部开有第一开口，储料箱左侧面的下部连接有下料筒，下料筒位于第一开口的左侧，下料筒后侧面的中部与前侧面的中部均嵌入式安装有第一轴承座，两个第一轴承座之间连接有第一转轴，下料筒内的第一转轴上连接有旋转辊，旋转辊的圆周壁上均匀间隔连接有多个耙齿，下料筒前侧的第一转轴上连接有第一锥齿轮，车板顶部的左侧连接有第一固定块，第一固定块的顶部连接有壳体，壳体顶部的中间开有第二开口，第二开口位于下料筒的正下方，壳体右侧面的中部嵌入式安装有第二轴承座，第二轴承座上连接有第二转轴，第二转轴的左部均匀间隔的连接有多个叶片，第二转轴上的右部连接有第二锥齿轮，第一固定块右侧的车板上安装有电机，电机的输出轴通过联轴器连接有第三转轴，第三转轴的下部连接有第三锥齿轮，第三锥齿轮与第二锥齿轮啮合，第三转轴的上部连接有第四锥齿轮，第四锥齿轮与第一锥齿轮啮合。
可选地，还包括有滑轨、滑块、第二固定块、弹簧、挡板和凸轮，壳体顶部的左侧连接有滑轨，滑轨上设有滑块，滑轨顶部的左侧连接有第二固定块，第二固定块的右侧面与滑块的左侧面之间连接有弹簧，滑块的右侧面连接有挡板，挡板的顶部与下料筒接触，挡板的右部开有第三开口，第三转轴的中部连接有凸轮，凸轮位于挡板的右侧。
可选地，还包括有横板和T形螺杆，储料箱底部的右侧开有螺纹孔，储料箱内的底部左侧铰接连接有横板，螺纹孔内设有T形螺杆。
首先将固体混凝剂倒入储料箱内，再将本实用新型移动到污水池的右侧，然后人工启动电机使第三转轴逆时针转动，第三转轴逆时针转动第四锥齿轮随之逆时针转动，第四锥齿轮逆时针转动通过第一锥齿轮使第一转轴顺时针转动，第一转轴顺时针转动使旋转辊顺时针转动，旋转辊顺时针转动带动耙齿顺时针转动，耙齿顺时针转动能够将储料箱内的固体混凝剂经第一开口耙入下料筒内，下料筒内的固体混凝剂经第二开口向下落入壳体内。第三转轴逆时针转动第三锥齿轮随之逆时针转动，第三锥齿轮逆时针转动通过第二锥齿轮使第二转轴顺时针转动，第二转轴顺时针转动能够使叶片顺时针转动，叶片顺时针转动能够将壳体内的固体混凝剂吹入污水池里，从而通过固体混凝剂对污水中的杂质进行沉淀。在进行投放的同时，并人工向前移动本实用新型。当固体混凝剂投放完成后，人工关闭电机即可。如此本实用新型通过使耙齿顺时针转动能够将储料箱内的固体混凝剂耙入壳体内，并通过使叶片转动能够将壳体内的固体混凝剂吹入污水池内，因此本实用新型能够省时省力、能够提高投放效率、能够提高污水处理效率。
因为还包括有滑轨、滑块、第二固定块、弹簧、挡板和凸轮，壳体顶部的左侧连接有滑轨，滑轨上设有滑块，滑轨顶部的左侧连接有第二固定块，第二固定块的右侧面与滑块的左侧面之间连接有弹簧，滑块的右侧面连接有挡板，挡板的顶部与下料筒接触，挡板的右部开有第三开口，第三转轴的中部连接有凸轮，凸轮位于挡板的右侧。第三转轴转动带动凸轮转动，凸轮转动能够不断的挤压挡板使挡板经滑块在滑轨上不断的左右移动，弹簧随之伸缩。当挡板上的第三开口移动至下料筒的下侧时，固体混凝剂经第三开口和第二开口落入壳体内，如此能够进行间歇性下料，从而能够调节固体混凝剂的流量，进而能够防止固体混凝剂的流量过大。
因为还包括有横板和T形螺杆，储料箱底部的右侧开有螺纹孔，储料箱内的底部左侧铰接连接有横板，螺纹孔内设有T形螺杆。当储料箱内的固体混凝剂不多时，可以顺时针拧动T形螺杆使T形螺杆向上移动，T形螺杆向上移动能够推动横板的右侧向上移动，从而能够使储料箱内右侧的固体混凝剂落入下料筒内。当投放完成后，逆时针拧动T形螺杆使T形螺杆向下移动复位即可。
与现有技术相比，本实用新型具有如下优点：本实用新型通过使耙齿顺时针转动能够将储料箱内的固体混凝剂耙入壳体内，并通过使叶片转动能够将壳体内的固体混凝剂吹入污水池内，从而能够省时省力、能够提高投放效率、能够提高污水处理效率。
