申请日2018.01.04
公开(公告)日2018.06.19
IPC分类号B01L1/00; B01D29/01; B01D29/64
摘要
本发明公开了一种实验室废水收集装置，包括收集装置本体，所述收集装置本体呈中空型长方体结构设置，且收集装置本体的顶端设有开口，开口处连接有进液箱，进液箱呈中空结构设置，且进液箱的内部设有下料板，下料板的底端设有下料口，进液箱的底端设有两个对称设置的竖杆，竖杆位于下料板的下方，竖杆的底端穿过进液箱的底端且连接有横板，两个横板之间连接有挡块，挡块与下料口滑动连接，所述竖杆上套接有第二弹簧。本发明结构新颖，可以有效的防止废液中的挥发性物质挥发至空气中危害人们的身体健康，同时可以对废水进行过滤处理，防止废水中的固体残渣直接流向下水道中污染人们的生活用水和居住环境。
权利要求书

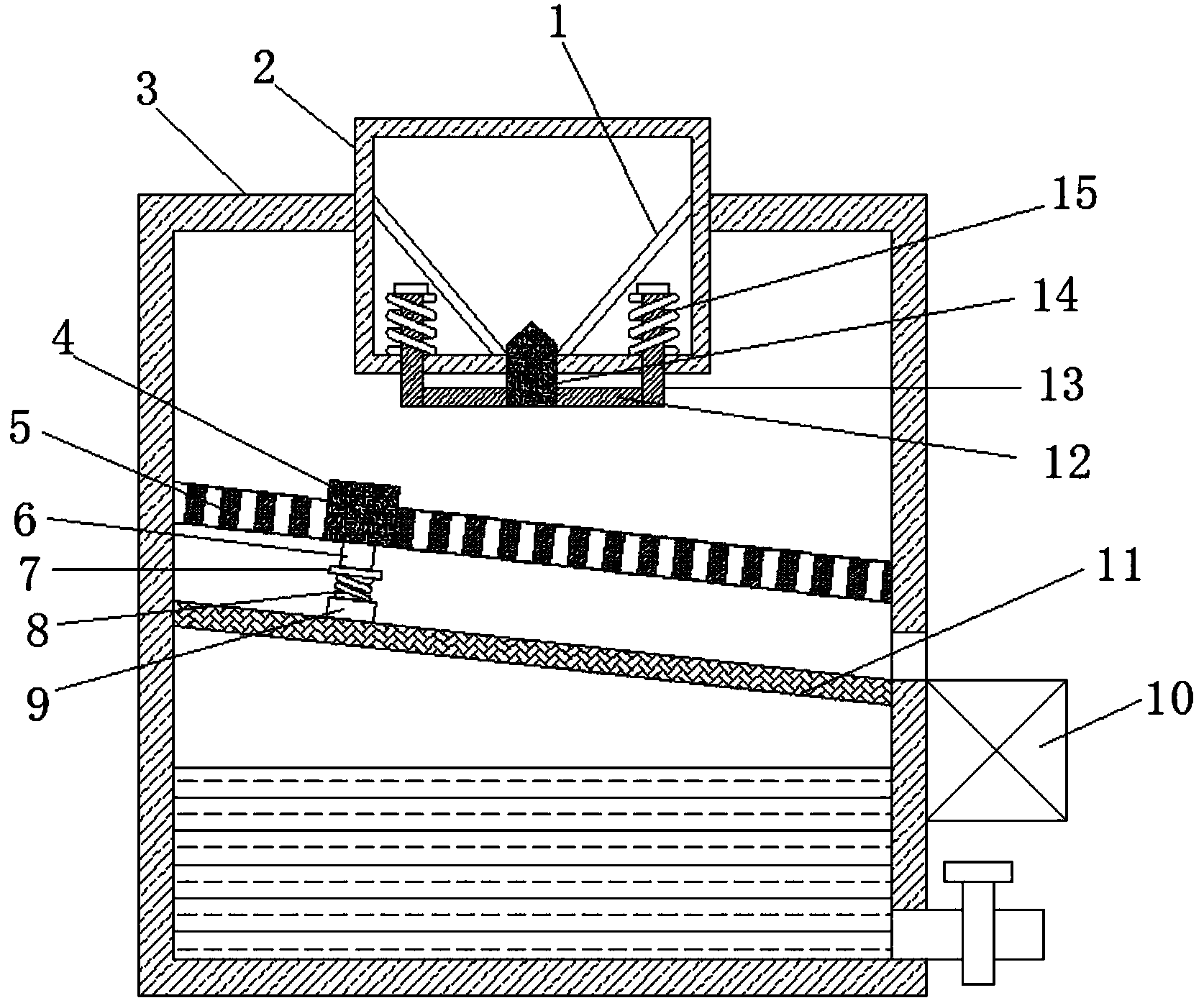

1.一种实验室废水收集装置，包括收集装置本体(3)，其特征在于，所述收集装置本体(3)呈中空型长方体结构设置，且收集装置本体(3)的顶端设有开口，开口处连接有进液箱(2)，进液箱(2)呈中空结构设置，且进液箱(2)的内部设有下料板(1)，下料板(1)的底端设有下料口，进液箱(2)的底端设有两个对称设置的竖杆(13)，竖杆(13)位于下料板(1)的下方，竖杆(13)的底端穿过进液箱(2)的底端且连接有横板(12)，两个横板(12)之间连接有挡块(14)，挡块(14)与下料口滑动连接，所述竖杆(13)上套接有第二弹簧(15)，第二弹簧(15)的底端与进液箱(2)的底端内壁连接，所述收集装置本体(3)的两侧侧壁设有对称设置的移动轨道(5)，移动轨道(5)上活动连接有移动装置(4)，两个移动装置(4)之间连接有横杆(16)，横杆(16)的底端连接有两个对称设置的连接杆(6)，连接杆(6)的底端连接有安装板(7)，安装板(7)的底端沿其长度方向连接有结构相同的第一弹簧(8)，第一弹簧(8)的底端连接有刮板(9)，所述收集装置本体(3)的内部设有过滤板(11)，过滤板(11)的顶端与刮板(9)接触，所述收集装置本体(3)的一侧侧壁连接有收集箱(10)。
2.根据权利要求1所述的一种实验室废水收集装置，其特征在于，所述移动装置(4)包括移动轮和驱动马达，移动轮上安装有移动马达，且移动轮活动连接在移动轨道(5)上。
3.根据权利要求1所述的一种实验室废水收集装置，其特征在于，所述下料板(1)呈圆台状设置，且其顶端和底端呈贯通设置。
4.根据权利要求1所述的一种实验室废水收集装置，其特征在于，所述竖杆(13)的顶端连接有限位块，限位块的底端与第二弹簧(15)的顶端连接。
5.根据权利要求1所述的一种实验室废水收集装置，其特征在于，所述收集装置本体(3)靠近收集箱(10)的一侧底端设有出液口，出液口处连接有水管，且水管上连接有止水阀。
6.根据权利要求1所述的一种实验室废水收集装置，其特征在于，所述收集装置本体(3)靠近收集箱(10)的一侧侧壁设有出料口，出料口的底端与收集箱(10)的顶端齐平。
7.根据权利要求1所述的一种实验室废水收集装置，其特征在于，所述挡块(14)的上段呈圆锥体结构设置，挡块(14)的下段呈圆柱体结构设置。
说明书
一种实验室废水收集装置
技术领域
本发明涉及废水收集技术领域，尤其涉及一种实验室废水收集装置。
背景技术
实验室废水中包含了有刺激性气味或挥发性有害物质，在收集时，如果不对其进行封闭，则挥发性的物质会直接且大量的挥发至空气中，危害人们的身体健康，而且实验室的废水中含有大量的固体化学残渣，如果不将其取出就将实验室废水直接排至下水道，势必会对人们的生活用水和居住环境造成污染，因此，为了解决此类问题，我们提出了一种实验室废水收集装置。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种实验室废水收集装置。
为了实现上述目的，本发明采用了如下技术方案：
一种实验室废水收集装置，包括收集装置本体，所述收集装置本体呈中空型长方体结构设置，且收集装置本体的顶端设有开口，开口处连接有进液箱，进液箱呈中空结构设置，且进液箱的内部设有下料板，下料板的底端设有下料口，进液箱的底端设有两个对称设置的竖杆，竖杆位于下料板的下方，竖杆的底端穿过进液箱的底端且连接有横板，两个横板之间连接有挡块，挡块与下料口滑动连接，所述竖杆上套接有第二弹簧，第二弹簧的底端与进液箱的底端内壁连接，所述收集装置本体的两侧侧壁设有对称设置的移动轨道，移动轨道上活动连接有移动装置，两个移动装置之间连接有横杆，横杆的底端连接有两个对称设置的连接杆，连接杆的底端连接有安装板，安装板的底端沿其长度方向连接有结构相同的第一弹簧，第一弹簧的底端连接有刮板，所述收集装置本体的内部设有过滤板，过滤板的顶端与刮板接触，所述收集装置本体的一侧侧壁连接有收集箱。
优选的，所述移动装置包括移动轮和驱动马达，移动轮上安装有移动马达，且移动轮活动连接在移动轨道上。
优选的，所述下料板呈圆台状设置，且其顶端和底端呈贯通设置。
优选的，所述竖杆的顶端连接有限位块，限位块的底端与第二弹簧的顶端连接。
优选的，所述收集装置本体靠近收集箱的一侧底端设有出液口，出液口处连接有水管，且水管上连接有止水阀。
优选的，所述收集装置本体靠近收集箱的一侧侧壁设有出料口，出料口的底端与收集箱的顶端齐平。
优选的，所述挡块的上段呈圆锥体结构设置，挡块的下段呈圆柱体结构设置。
本发明的有益效果为：
1、通过下料板、进液箱、横板、竖杆、挡块、第二弹簧的设置，使得该装置进料箱处的进料口可以实现自动开启和闭合，防止收集装置本体内的挥发性物质挥发至空气中危害人们的身体健康。
2、通过移动装置、移动轨道、连接杆、安装板、第一弹簧、刮板、收集箱、过滤板、横杆的设置，可以对废水进行过滤，并且将过滤后的固体残渣进行统一收集处理，防止废水中的固体残渣对人们的生活用水和居住环境造成污染。
因此，本发明可以有效的防止废液中的挥发性物质挥发至空气中危害人们的身体健康，同时可以对废水进行过滤处理，防止废水中的固体残渣直接流向下水道中污染人们的生活用水和居住环境。
