申请日2018.01.04
公开(公告)日2018.07.24
IPC分类号H05K5/02
摘要
本实用新型公开了一种水处理用控制柜，包括柜体，柜体前端面设有柜门，柜体底部安装有万向轮，柜门上安装有密码锁，柜门上方设有触摸显示屏，柜体内部从上往下设置多块隔板，柜体内壁上设有滑轨，隔板两端通过滑块与滑轨滑动连接，隔板上放置有检测仪器，柜体内腔底部固定设置控制器，柜体侧壁上设有多个传输接口，且传输接口与检测仪器相连，柜体的外壁上还设置防腐抗压层，本实用新型结构简单，使用方便，能够实现多个仪器的同时检测，此外，柜体具有防腐抗压的功效，延长了使用寿命。
权利要求书

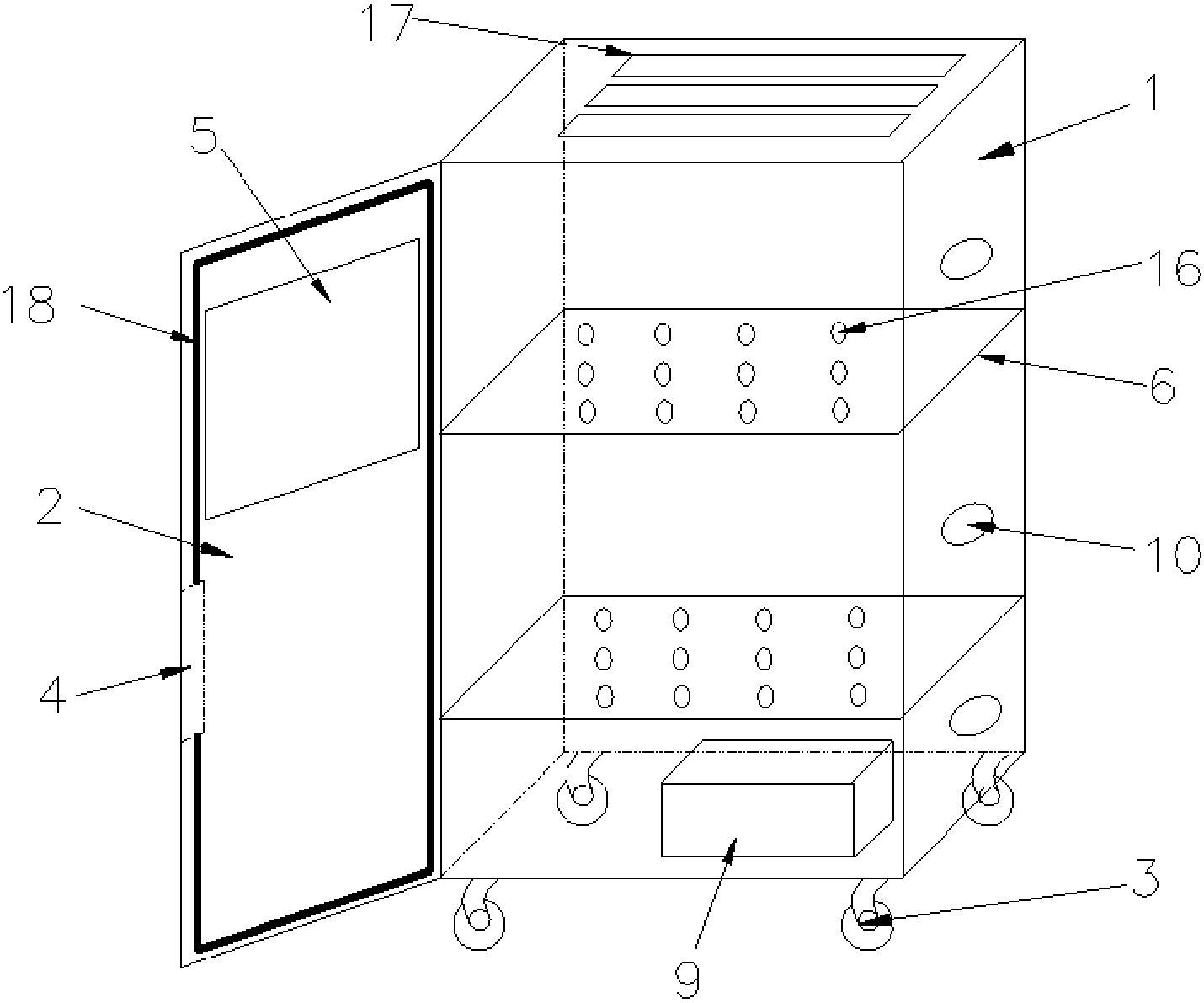

1.一种水处理用控制柜，包括柜体(1)，其特征在于：所述柜体(1)前端面设有柜门(2)，所述柜体(1)底部安装有万向轮(3)，所述柜门(2)上安装有密码锁(4)，所述柜门(2)上方设有触摸显示屏(5)，所述柜体(1)内部从上往下设置多块隔板(6)，所述柜体(1)内壁上设有滑轨(7)，所述隔板(6)两端通过滑块(8)与滑轨(7)滑动连接，所述隔板(6)上放置有检测仪器，所述柜体(1)内腔底部固定设置控制器(9)，所述柜体(1)侧壁上设有多个传输接口(10)，且所述传输接口(10)与检测仪器相连，所述控制器分别连接触摸显示屏和检测仪器;所述柜体(1)的外壁上还设置防腐抗压层(11);
所述防腐抗压层(11)包括基板(12)，所述基板(12)内侧设置塑料气囊层(13)，所述塑料气囊层(13)与基板(12)之间设有聚酯面板(14)，所述塑料气囊层(13)外侧设置聚酯底板(15)，所述聚酯底板(15)外表面喷涂氟碳面漆层。
2.根据权利要求1所述的一种水处理用控制柜，其特征在于：所述隔板(6)从上往下设置3-5块，所述隔板(6)表面均匀开有多个散热通孔(16)。
3.根据权利要求1所述的一种水处理用控制柜，其特征在于：所述柜体(1)顶端面开有条状散热孔(17)。
4.根据权利要求1所述的一种水处理用控制柜，其特征在于：所述柜门(2)内侧一端设有密封条(18)。
说明书
一种水处理用控制柜
技术领域
本实用新型涉及控制柜技术领域，具体为一种水处理用控制柜。
背景技术
水处理电控柜通常采用PLC自动、CRT遥控及就地手动结合的控制方式，并通过上位机监视系统及设备的运行状态，选择制水路径及控制再生启停。主要完成自动制水和再生，水质监测分析，流量液位控制和压力保护等功能。化学水处理工艺系统庞大，生产线长，某些地方设备集中，可以适当设置远程分站进行控制。如预处理的澄清池等处可设置远程分站通过双绞屏蔽电缆与控制室主机进行通讯，实现数据信号的传输和控制。PLC控制系统采用集散型结构，开放性好、易于扩展、有很高的可靠性和远程通讯功能。控制系统具有完善友好的人机界面，采用国际上流行的上位机监控软件如作为主要的人机接口，整个系统的运行操作全部在上位机上实现，通过CRT画面、键盘和鼠标对整个过程进行监控。微机监控系统采用软件编程，易于修改扩充，通过CRT可以动态反应模拟量变化及设备状态等。PLC强大的通讯功能可实现化水程控系统作为水网的一部分与全厂辅助系统以及厂级监控信息系统的联网。但现有技术中的水处理控制柜柜子本体结构单一，耐腐蚀性较差，且无法实现多个数据的同时监测。
实用新型内容
本实用新型的目的在于提供一种水处理用控制柜，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种水处理用控制柜，包括柜体，所述柜体前端面设有柜门，所述柜体底部安装有万向轮，所述柜门上安装有密码锁，所述柜门上方设有触摸显示屏，所述柜体内部从上往下设置多块隔板，所述柜体内壁上设有滑轨，所述隔板两端通过滑块与滑轨滑动连接，所述隔板上放置有检测仪器，所述柜体内腔底部固定设置控制器，所述柜体侧壁上设有多个传输接口，且所述传输接口与检测仪器相连，所述控制器分别连接触摸显示屏和检测仪器;所述柜体的外壁上还设置防腐抗压层;
所述防腐抗压层包括基板，所述基板内侧设置塑料气囊层，所述塑料气囊层与基板之间设有聚酯面板，所述塑料气囊层外侧设置聚酯底板，所述聚酯底板外表面喷涂氟碳面漆层。
优选的，所述隔板从上往下设置3-5块，所述隔板表面均匀开有多个散热通孔。
优选的，所述柜体顶端面开有条状散热孔。
优选的，所述柜门内侧一端设有密封条。
与现有技术相比，本实用新型的有益效果是：
(1)本实用新型结构简单，使用方便，其中，隔板上放置有检测仪器，柜体内腔底部固定设置控制器，柜体侧壁上设有多个传输接口，且传输接口与检测仪器相连，采用此结构能够实现多个仪器的同时检测。
(2)本实用新型采用的防腐抗压层具有防腐、抗压的功效;防止柜体受到碰撞后损坏，延长了其使用寿命。
