申请日2018.01.04
公开(公告)日2018.08.31
IPC分类号C02F5/00
摘要
本实用新型属于废水处理技术领域且公开了高压静电循环水处理器，包括电极外壳，所述电极外壳的内部设有电极芯，所述电极芯的一端与连接端子连接，所述电极外壳的顶部通过第一密封垫片与转接头连接。本实用新型配置了高压静电发生器，其作用就是有效阻止硬垢生成，高压静电场使循环水整个水体电位得到提高，从而使得组成水分子原子的原子核正极性加强，有力地阻止了水中溶解离子及自由电子的运动，高压静电循环水处理器单元还能有效去除系统中的硬垢，在高压静电场中水垢分子间的电子结合力能得到破坏，改变了其晶体结构，促使其疏松，并加大水分子的偶极距，增强与盐类分子的水合能力，使水垢逐渐剥蚀、脱落。
权利要求书

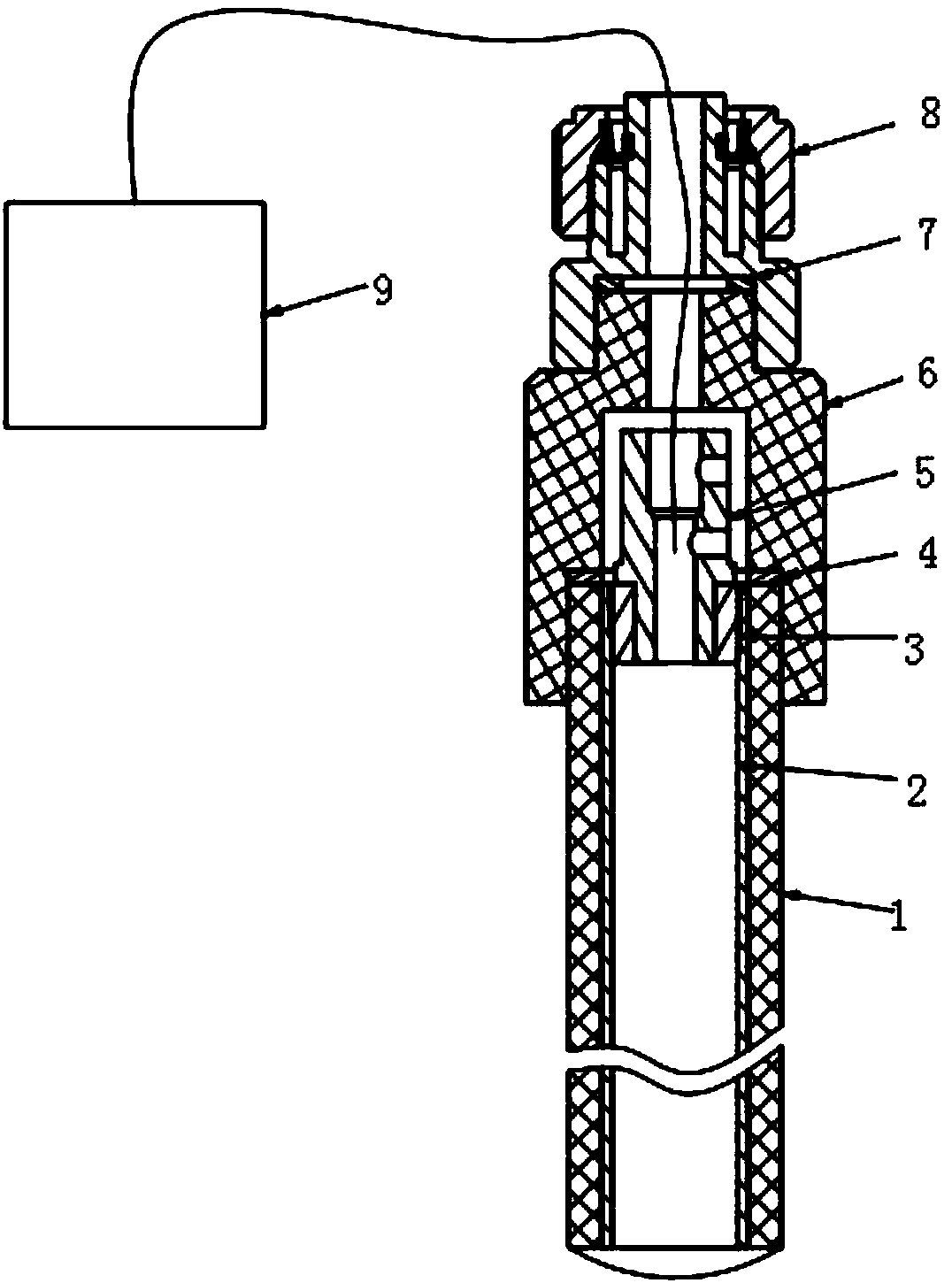

1.高压静电循环水处理器，包括电极外壳(1)，其特征在于，所述电极外壳(1)的内部设有电极芯(2)，所述电极芯(2)的一端与连接端子(3)连接，所述电极外壳(1)的顶部通过第一密封垫片(4)与转接头(6)连接，所述转接头(6)的内部设有导线固定连接头(5)，所述导线固定连接头(5)通过导线与高压静电发生器(9)连接;所述转接头(6)的顶部套设有密封接头(8)连接，且在其连接处设置有第二密封垫片(7)。
2.根据权利要求1所述的高压静电循环水处理器，其特征在于，所述导线固定连接头(5)固定在所述电极外壳(1)的一端，并延伸至所述转接头(6)的内部。
3.根据权利要求1所述的高压静电循环水处理器，其特征在于，所述连接端子(3)与导线固定连接头(5)连接。
4.根据权利要求1所述的高压静电循环水处理器，其特征在于，所述电极芯(2)的一端与绝缘层连接。
5.根据权利要求4所述的高压静电循环水处理器，其特征在于，所述绝缘层为聚四氟乙烯、环氧树脂或尼龙。
说明书
高压静电循环水处理器
技术领域
本实用新型涉及一种水处理装置，具体涉及高压静电循环水处理器，属于污水处理技术领域。
背景技术
在对废水采用化学加药法处理时，水质分析和水质稳定控制较为复杂，影响凝汽器端差和发电效率。实践中，由于水质偏差，浊度偏高，而且除了日常化学加药处理，需要定期对凝汽器进行化学清洗，不仅增加费用、污染环境，而且，化学清洗稍有不慎，便会引发凝汽器列管泄漏风险，也严重影响了设备的使用寿命。同时，凝汽器的清洗效果非常短暂，系统管道里的污垢，随时会进入设备，在热交换过程中又迅速沉积到管壁。
实用新型内容
本实用新型要解决的技术问题克服现有的缺陷，提供高压静电循环水处理器，配置了高压静电发生器，其作用就是有效阻止硬垢生成，高压静电场使循环水整个水体电位得到提高，从而使得组成水分子原子的原子核正极性加强，有力地阻止了水中溶解离子及自由电子的运动，高压静电循环水处理器单元还能有效去除系统中的硬垢，在高压静电场中水垢分子间的电子结合力能得到破坏，改变了其晶体结构，促使其疏松，并加大水分子的偶极距，增强与盐类分子的水合能力，使水垢逐渐剥蚀、脱落，可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型提供高压静电循环水处理器，包括电极外壳，所述电极外壳的内部设有电极芯，所述电极芯的一端与连接端子连接，所述电极外壳的顶部通过第一密封垫片与转接头连接，所述转接头的内部设有导线固定连接头，所述导线固定连接头通过导线与高压静电发生器连接;所述转接头的顶部套设有密封接头连接，且在其连接处设置有第二密封垫片。
作为本实用新型的一种优选技术方案，所述导线固定连接头固定在所述电极外壳的一端，并延伸至所述转接头的内部。
作为本实用新型的一种优选技术方案，所述连接端子与导线固定连接头连接。
作为本实用新型的一种优选技术方案，所述电极芯的一端与绝缘层连接。
作为本实用新型的一种优选技术方案，所述绝缘层为聚四氟乙烯、环氧树脂或尼龙。
本实用新型所达到的有益效果是：高压静电循环水处理器，配置了高压静电发生器，其作用就是有效阻止硬垢生成，高压静电场使循环水整个水体电位得到提高，从而使得组成水分子原子的原子核正极性加强，有力地阻止了水中溶解离子及自由电子的运动，高压静电循环水处理器单元还能有效去除系统中的硬垢，在高压静电场中水垢分子间的电子结合力能得到破坏，改变了其晶体结构，促使其疏松，并加大水分子的偶极距，增强与盐类分子的水合能力，使水垢逐渐剥蚀、脱落。
