申请日2018.01.02
公开(公告)日2018.09.11
IPC分类号C02F9/14; C02F11/12
摘要
本实用新型涉及一种用于深度脱除污水中有机物的系统，该系统包括：废水收集调节池、水解酸化池、好氧池、污泥池和出水池。废水收集调节池内设有依次连接的隔油池、pH调节池、内电解设备和混凝沉淀装置，水解酸化池内设有接触氧化用生物填料和磷，好氧池内设有膜生物反应器组件和带有自控系统的抽吸泵，带有自控系统的抽吸泵出口与出水池相连。废水收集调节池、水解酸化池、好氧池、污泥池和出水池依次连接，出水池与pH调节池之间设有回流管道。该系统处理效率高、出水水质好、设备紧凑、占地面积小且运行管理简单。
权利要求书
1.一种用于深度脱除污水中有机物的系统，其特征在于，所述系统包括：废水收集调节池、水解酸化池、好氧池、污泥池和出水池;
所述废水收集调节池内设有依次连接的隔油池、pH调节池、内电解设备和混凝沉淀装置;
所述水解酸化池内设有接触氧化用生物填料和磷;
所述好氧池内设有膜生物反应器组件和带有自控系统的抽吸泵，所述带有自控系统的抽吸泵出口与所述出水池相连;
所述废水收集调节池、所述水解酸化池、所述好氧池、所述污泥池和所述出水池依次连接，所述出水池与所述pH调节池之间设有回流管道。
2.根据权利要求1所述的系统，其特征在于，所述内电解设备和/或所述混凝沉淀装置内壁为防腐玻璃钢，所述防腐玻璃钢为四油三布玻璃钢。
3.根据权利要求1所述的系统，其特征在于，所述隔油池内进一步设有集油管，所述集油管的另一端与脱水罐相连。
4.根据权利要求1所述的系统，其特征在于，所述隔油池内进一步设有排泥管，所述排泥管的另一端与污泥池相连。
5.根据权利要求1所述的系统，其特征在于，所述内电解设备内进一步设有气流搅拌装置。
6.根据权利要求1所述的系统，其特征在于，所述混凝沉淀装置内进一步设有pH计、计量泵和废水提升泵。
7.根据权利要求1所述的系统，其特征在于，所述水解酸化池内进一步设有控温设备，其可使水解酸化池中的污水温度保持在25-30摄氏度之间。
8.根据权利要求1所述的系统，其特征在于，所述系统进一步包括污泥浓缩罐，所述污泥浓缩罐内设有底部污泥管、污泥螺杆泵和污泥脱水装置，底部污泥管位于污泥浓缩罐底部，其与所述污泥螺杆泵进口相连，所述污泥螺杆泵出口与所述污泥脱水装置相连。
9.根据权利要求8所述的系统，其特征在于，所述污泥 脱水装置的出水口与废水收集调节池相连。
10.根据权利要求1所述的系统，其特征在于，所述废水收集调节池、所述水解酸化池、所述好氧池、所述污泥池和所述出水池中的至少一个包括顶盖，所述顶盖设有至少一个观察用的窗口。
说明书
一种用于深度脱除污水中有机物的系统
技术领域
本实用新型涉及一种污水处理系统，具体涉及一种用于深度脱除污水中有机物的系统。
背景技术
现代工业生产过程中常会产生许多工业污水，而随着污水排放水质要求提高，传统的污水处理方法往往已无法达到排放要求。
以聚酯多元醇的生产为例，在聚酯多元醇缩聚反应的过程中所产生的污水有机物浓度较高、成分复杂。且有机物多为闭合结构的长链结构的碳水化合物和芳香族化合物，生化降解时间长。在传统工艺中，常会选用好氧和厌氧相结合的处理方式。但用于污水排放的水量、水质变化较大，其出水的水质往往无法达到环保要求的等级。
因此，需要开发一种用于深度脱除污水中有机物的系统来解决上述问题。
发明内容
为弥补现有技术的不足，本申请提供一种用于深度脱除污水中有机物的系统，该系统处理效率高、出水水质好、设备紧凑、占地面积小且运行管理简单。

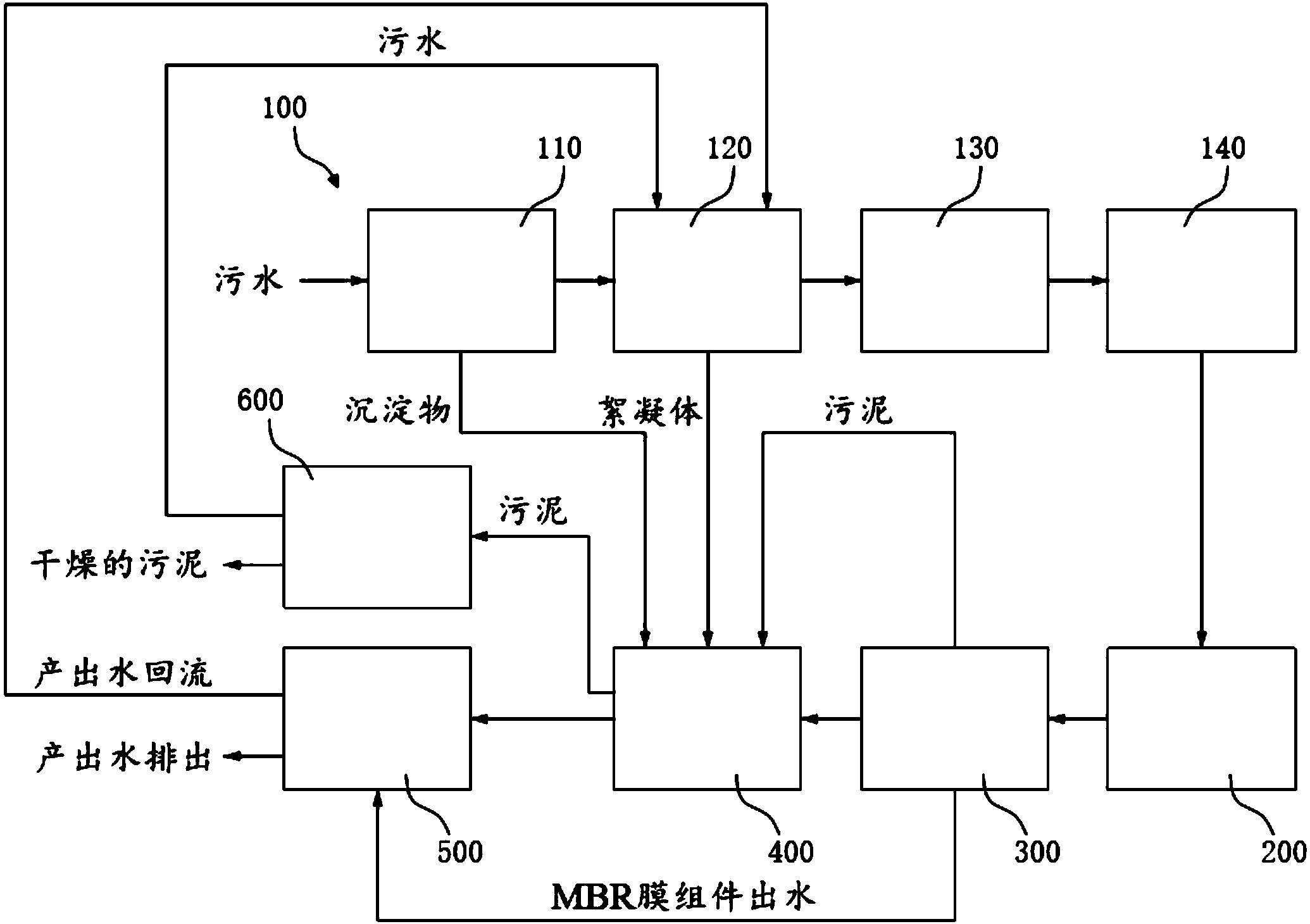

本申请一方面在于提供一种用于深度脱除污水中有机物的系统，包括：废水收集调节池、水解酸化池、好氧池、污泥池和出水池。废水收集调节池内设有依次连接的隔油池、pH调节池、内电解设备和混凝沉淀装置，水解酸化池内设有接触氧化用生物填料和磷，好氧池内设有膜生物反应器组件和带有自控系统的抽吸泵，带有自控系统的抽吸泵出口与出水池相连。
废水收集调节池、水解酸化池、好氧池、污泥池和出水池依次连接，出水池与pH调节池之间设有回流管道。
在一些实施例中，内电解设备和/或混凝沉淀装置内壁为防腐玻璃钢，防腐玻璃钢为四油三布玻璃钢。
在一些实施例中，隔油池内进一步设有集油管，集油管的另一端与脱水罐相连。
在一些实施例中，隔油池内进一步设有排泥管，排泥管的另一端与污泥池相连。
在一些实施例中，内电解设备内进一步设有气流搅拌装置。
在一些实施例中，混凝沉淀装置内进一步设有pH计、计量泵和废水提升泵。
在一些实施例中，水解酸化池内进一步设有控温设备，其可使水解酸化池中的污水温度保持在25-30摄氏度之间。
在一些实施例中，系统进一步包括污泥浓缩罐，污泥浓缩罐内设有底部污泥管、污泥螺杆泵和污泥脱水装置，底部污泥管位于污泥浓缩罐底部，其与污泥螺杆泵进口相连，污泥螺杆泵出口与污泥脱水装置相连。
在一些实施例中，污泥脱水装置的出水口与废水收集调节池相连。
在一些实施例中，废水收集调节池、水解酸化池、好氧池、污泥池和出水池中的至少一个包括顶盖，顶盖设有至少一个观察用的窗口。
