申请日2018.01.02
公开(公告)日2018.09.04
IPC分类号B01D21/02; B01D21/18
摘要
本实用新型公开了一种工业废水净化用污水沉降池，包括沉降池，所述沉降池的一侧设置有污水入池口，且所述沉降池与污水入池口通过焊接方式进行固定连接，所述沉降池的内侧设置有刮藻板，所述刮藻板的顶端设置有把手，且所述刮藻板与把手通过焊接方式进行固定连接，所述刮藻板的底端设置有储藻板，且所述刮藻板与储藻板通过焊接方式进行固定连接，刮藻板的设置可以提高工人清理池内藻类时的便利性，同时也降低了工人在清理藻类时的危险性，不需要使用其他的打捞工具，可以很方便的彻底清理池内的藻类，刮泥板的设置可以在机械排泥不彻底的时候进行工作，不需要对池内的水进行排空，从而提高了水质净化的效率，减少了工人的原有的工作量。
权利要求书

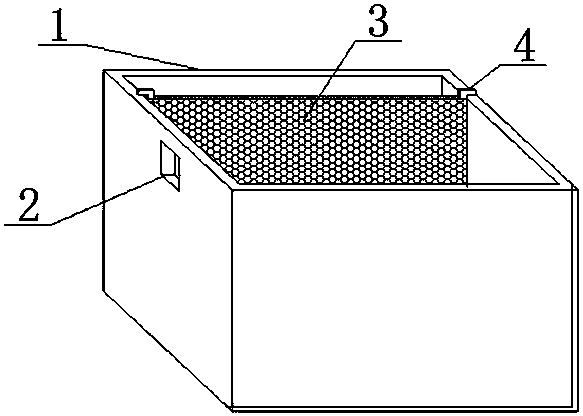

1.一种工业废水净化用污水沉降池，包括沉降池(1)，其特征在于：所述沉降池(1)的一侧设置有污水入池口(2)，且所述沉降池(1)与污水入池口(2)通过焊接方式进行固定连接，所述沉降池(1)的内侧设置有刮藻板(3)，所述刮藻板(3)的顶端设置有把手(4)，且所述刮藻板(3)与把手(4)通过焊接方式进行固定连接，所述刮藻板(3)的底端设置有储藻板(5)，且所述刮藻板(3)与储藻板(5)通过焊接方式进行固定连接，所述沉降池(1)的底端设置有液压杆(6)，且所述液压杆(6)与沉降池(1)通过焊接方式进行固定连接，所述液压杆(6)的顶部设置有刮泥板(8)，所述刮泥板(8)的内侧设置有积累污泥处(7)，且所述积累污泥处(7)与刮泥板(8)通过焊接方式进行固定连接，所述刮泥板(8)的一端设置有防护板(9)，且所述刮泥板(8)与防护板(9)通过焊接方式进行固定连接。
2.根据权利要求1所述的一种工业废水净化用污水沉降池，其特征在于：所述把手(4)共设有两个，且两个把手(4)分别安装在刮藻板(3)的两个顶端。
3.根据权利要求1所述的一种工业废水净化用污水沉降池，其特征在于：所述刮藻板(3)的宽度比沉降池(1)的内侧宽度短0.2m。
4.根据权利要求1所述的一种工业废水 净化用污水沉降池，其特征在于：所述液压杆(6)为中空可伸缩结构。
5.根据权利要求1所述的一种工业废水净化用污水沉降池，其特征在于：所述防护板(9)为长方体形状结构。
说明书
一种工业废水净化用污水沉降池
技术领域
本实用新型属于废水净化技术领域，具体涉及一种工业废水净化用污水沉降池。
背景技术
沉淀池是应用沉淀作用去除水中悬浮物的一种构筑物，净化水质的设备。利用水的自然沉淀或混凝沉淀的作用来除去水中的悬浮物。沉淀池按水流方向分为水平沉淀池和垂直沉淀池。
现有的污水沉降池，在使用的过程中污泥量较多，有绝大部分为有机物，如不及时排泥，就会产生厌氧发酵，致使污泥上浮，不仅破坏了沉淀池的正常工作，而且使出水质恶化，如出水中溶解性BOD值上升;pH值下降等，当排泥不彻底时应停池(放空)采用人工冲洗的方法清泥，这样的话就降低了净化水质的工作效率，一旦机械排泥设备发生故障，如果不能及时修理，会导致池底积泥过度，影响出水水质，现有的污水沉降池中如果原水藻类含量较高，会导致藻类在池中滋生，尤其是在气温较高的地区，因为沉降池面积较大，所以每次人工清理在池中心的藻类很不方便，需要借助专业的打捞工具，即使这样也不容易清理干净的问题，为此我们提出一种工业废水净化用污水沉降池。
实用新型内容
本实用新型的目的在于提供一种工业废水净化用污水沉降池，以解决上述背景技术中提出现有的污水沉降池，在使用的过程中污泥量较多，有绝大部分为有机物，如不及时排泥，就会产生厌氧发酵，致使污泥上浮，不仅破坏了沉淀池的正常工作，而且使出水质恶化，如出水中溶解性BOD值上升;pH值下降等，当排泥不彻底时应停池(放空)采用人工冲洗的方法清泥，这样的话就降低了净化水质的工作效率，一旦机械排泥设备发生故障，如果不能及时修理，会导致池底积泥过度，影响出水水质，现有的污水沉降池中如果原水藻类含量较高，会导致藻类在池中滋生，尤其是在气温较高的地区，因为沉降池面积较大，所以每次人工清理在池中心的藻类很不方便，需要借助专业的打捞工具，即使这样也不容易清理干净的问题。
为实现上述目的，本实用新型提供如下技术方案：一种工业废水净化用污水沉降池，包括沉降池，所述沉降池的一侧设置有污水入池口，且所述沉降池与污水入池口通过焊接方式进行固定连接，所述沉降池的内侧设置有刮藻板，所述刮藻板的顶端设置有把手，且所述刮藻板与把手通过焊接方式进行固定连接，所述刮藻板的底端设置有储藻板，且所述刮藻板与储藻板通过焊接方式进行固定连接，所述沉降池的底端设置有液压杆，且所述液压杆与沉降池通过焊接方式进行固定连接，所述液压杆的顶部设置有刮泥板，所述刮泥板的内侧设置有积累污泥处，且所述积累污泥处与刮泥板通过焊接方式进行固定连接，所述刮泥板的一端设置有防护板，且所述刮泥板与防护板通过焊接方式进行固定连接。
优选的，所述把手共设有两个，且两个把手分别安装在刮藻板的两个顶端。
优选的，所述刮藻板的宽度比沉降池的内侧宽度短0.2m。
优选的，所述液压杆为中空可伸缩结构。
优选的，所述防护板为长方体形状结构。
与现有技术相比，本实用新型的有益效果是：本实用新型结构科学合理，使用安全方便，刮藻板的设置可以提高工人清理池内藻类时的便利性，同时也降低了工人在清理藻类时的危险性，不需要使用其他的打捞工具，可以很方便的彻底清理池内的藻类，刮泥板的设置可以在机械排泥不彻底的时候进行工作，不需要对池内的水进行排空，从而提高了水质净化的效率，减少了工人的原有的工作量。
