申请日2018.01.02
公开(公告)日2018.10.12
IPC分类号C02F9/14
摘要
本实用新型公开了一种无动力农村分散式生活污水处理装置，它包括无氧生物分解单元、复合生态处理单元，所述无氧生物分解单元采用一体化罐体，所述罐体内部设置有第一隔板(8)和第二隔板(9)，所述第一隔板(8)和第二隔板(9)将罐体内部依次分隔为调节集水室(1)、生物分解室(2)、澄清室(3)，所述复合生态单元包括槽体(4)，所述槽体(4)内从下至上依次铺设有卵石层(14)、混合基质层(15)、土壤层(16)，所述土壤层(16)上设置有挺水植物层(17)。本实用新型兼具集成化程度高、占地少、处理效率高、处理效果好、运行维护简单、能耗低、生产维护成本低等优点。
权利要求书
1.一种无动力农村分散式生活污水处理装置，其特征在于：它包括无氧生物分解单元、复合生态处理单元，所述无氧生物分解单元采用一体化结构设计的罐体，所述罐体内部设置有第一隔板(8)和第二隔板(9)，所述第一隔板(8)和第二隔板(9)将罐体内部依次分隔为相连通的调节集水室(1)、生物分解室(2)、澄清室(3)，所述调节集水室(1)中上部设有进水管(5)，所述复合生态单元包括槽体(4)，所述槽体(4)内从下至上依次铺设有卵石层(14)、混合基质层(15)、土壤层(16)，所述土壤层(16)上设置有挺水植物层(17)，所述澄清室(3)上设置有与槽体(4)一侧相连通的第三出水 管(13)，所述槽体(4)另一侧设置有第四出水管(18)。
2.根据权利要求1所述的无动力农村分散式生活污水处理装置，其特征在于：所述第一隔板(8)上设置有第一出水管(10)，所述第二隔板(9)上设置有第二出水管(12)，所述第一出水管(10)设置于进水管(5)左下方或右下方，所述第二出水管(12)与第一出水管(10)成斜对角设置于第二隔板(9)下部;所述第三出水管(13)垂直高度上位于第一出水管(10)和第二出水管(12)之间，所述第三出水管(13)伸入槽体(4)底部，所述第四出水管(18)的垂直高度低于第三出水管(13)。
3.根据权利要求2所述的无动力农村分散式生活污水处理装置，其特征在于：所述第一出水管(10)和第二出水管(12)采用折流管设计。
4.根据权利要求1所述的无动力农村分散式生活污水处理装置，其特征在于：所述调节集水室(1)、生物分解室(2)、澄清室(3)之间的体积比为3:2:1或2:2:1。
5.根据权利要求1所述的无动力农村分散式生活污水处理装置，其特征在于：所述罐体顶部设有三个清掏孔(6)，所述清掏孔(6)分别设置在调节集水室(1)、生物分解室(2)、澄清室(3)上部。
6.根据权利要求5所述的无动力农村分散式生活污水处理装置，其特征在于：所述清掏孔(6)上设有盖板(7)，所述盖板(7)上设有透气小孔。
7.根据权利要求1所述的无动力农村分散式生活污水处理装置，其特征在于：所述生物分解室(2)内设有组合生物填料(11)。
8.根据权利要求1所述的无动力农村分散式生活污水处理装置，其特征在于：所述卵石层(14)采用的粒径规格分别为φ32-50mm、φ16-25mm，总厚度为0.2-0.5m，所述混合基质层(15)的粒径规格分别为φ8-16mm、φ5-8mm，总厚度为0.3-0.7m，所述土壤层(16)铺设厚度为0.1-0.25m。
9.根据权利要求1所述的无动力农村分散式生活污水处理装置，其特征在于：所述挺水植物层(17)采用美人蕉、旱伞草、芦苇、菖蒲、千屈菜、水葱、翠芦莉中的至少两种套种。
10.根据权利要求1所述的无动力农村分散式生活污水处理装置，其特征在于：所述挺水植物层(17)的植物密度为16-25株/m2。
说明书
一种无动力农村分散式生活污水处理装置
技术领域
本实用新型涉及污水处理领域，尤其涉及一种无动力农村分散式生活污水处理装置。
背景技术
目前，随着农村人口持续增长，经济水平整体提高，农村居民生活用水量不断增加，且由于生活资源越来越丰富，生活方式越来越现代化，生活用水的污染程度的也在逐渐加深，农村生活污水的大量排放对农村环境造成了极大的污染。
农村生活污水主要来源与厕所冲刷污水、厨房污水及洗漱污水。就成分而言，主要是生活废料和人的排泄物，为此大多数农村生活污水中重金属和有害物质含量微乎其微，但由于日常清洁的有机溶剂种类繁多，日用化学物品几乎每天都在使用，废水中COD、NH3-N、TP 等污染不断加重。
目前对于农村生活废水的处理方式有：对于比较集中的村庄则建设污水处理厂进行集中处理，对于分散的的村庄由于集中处理管网投资费太大主要采用分散式污水处理系统。分散式的污水处理系统对农村污水的治理起到了一定的效果，但由于目前农村生活废水中COD、 NH3-N、TP等污染不断加重，农村生活污水经分散式污水处理系统处理后出水仍然达不到现行的国家相关标准，且存在能耗高，运行维护困难等问题。
实用新型内容
本实用新型的目的是克服现有技术的不足，提供一种集成化程度高、占地少、处理效率高、处理效果好、运行维护简单、能耗低、生产维护成本低的无动力农村分散式生活污水处理装置。
为解决上述技术问题，本实用新型采用以下技术方案：

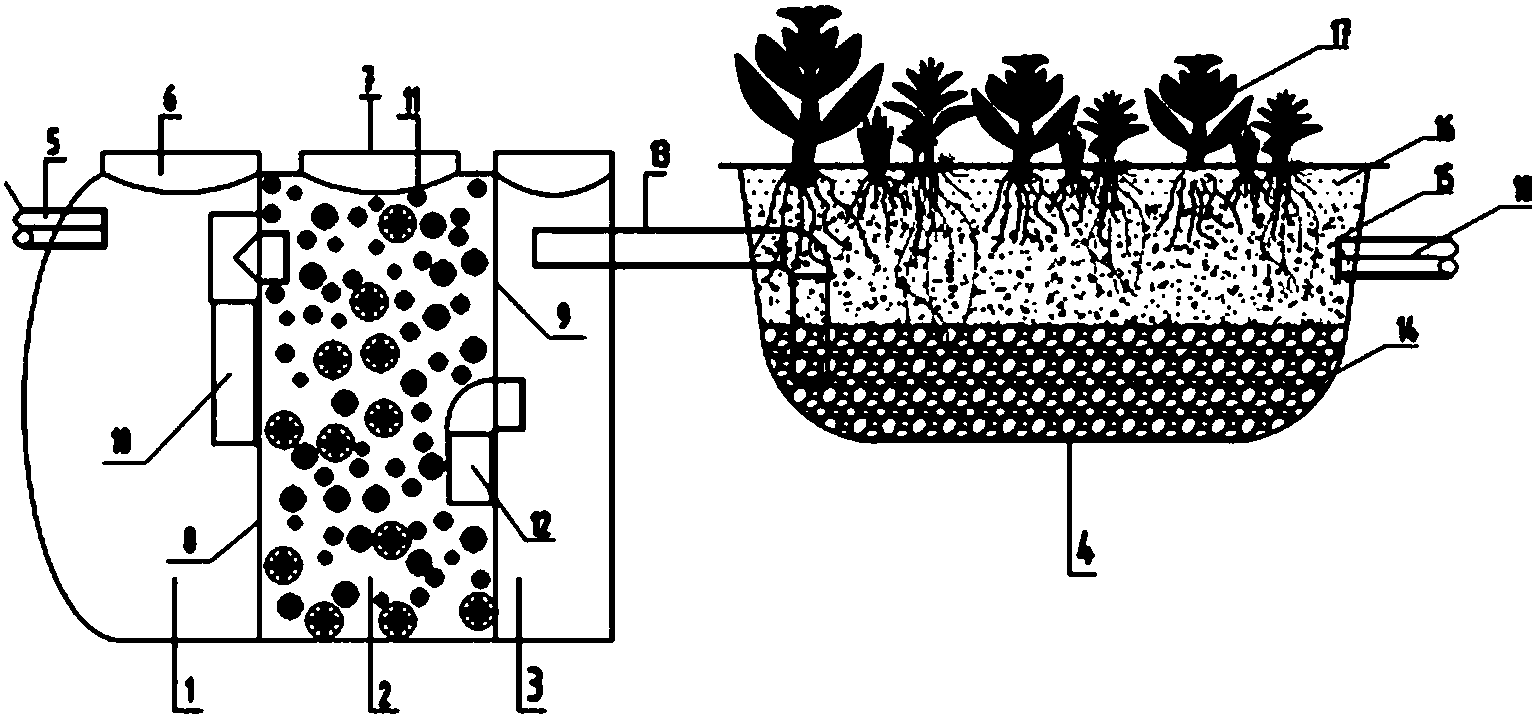

一种无动力农村分散式生活污水处理装置，其特征在于：它包括无氧生物分解单元、复合生态处理单元，所述无氧生物分解单元采用一体化结构设计的罐体，以保证其总体结构稳定可靠，所述罐体内部设置有第一隔板8和第二隔板9，以分隔出多个腔室，所述第一隔板8 和第二隔板9将罐体内部依次分隔为相连通的调节集水室1、生物分解室2、澄清室3，分别起到各自不同的作用，所述调节集水室1中上部设有进水管5，污水由此处进入装置，所述复合生态单元包括槽体4，承载其他各层，所述槽体4内从下至上依次铺设有卵石层14、混合基质层15、土壤层16，起到各自的净化过滤作用，所述土壤层16上设置有挺水植物层17，以达到脱氮除磷的目的，所述澄清室3上设置有与槽体4一侧相连通的第三出水管13，使经过无氧生物分解单元处理的污水进入复合生态处理单元，所述槽体4另一侧设置有第四出水管18使经过复合生态处理单元处理的水排出。
作为以上技术方案的进一步改进：
所述第一隔板8上设置有第一出水管10，所述第二隔板9上设置有第二出水管12，所述第一出水管10设置于进水管5左下方或右下方，所述第二出水管12与第一出水管10成斜对角设置于第二隔板9下部;所述第三出水管13垂直高度上位于第一出水管10和第二出水管 12之间，所述第三出水管13伸入槽体4底部，所述第四出水管18的垂直高度低于第三出水管13，进水管5、第三出水管13、第四出水管18的垂直高度依次降低，可使设备无动力运行。
所述第一出水管10和第二出水管12采用折流管设计，第一、二出水管采取折流布水方式可使废水充分混合从而进一步提高生物降解效率。
所述调节集水室1、生物分解室2、澄清室3之间的体积比为3:2:1或2:2:1，通过增大调节集水室1及生物分解室2的体积来增加无氧生物分解的时间，进一步提高无氧生物分解单元对污染物的去除效率。
所述罐体顶部设有三个清掏孔6，所述清掏孔6分别设置在调节集水室1、生物分解室2、澄清室3上部，以便清理三个腔室内的异物。
所述清掏孔6上设有盖板7，以盖住清掏孔6保证安全，所述盖板7上设有透气小孔，可根据需要进行透气。
所述生物分解室2内设有组合生物填料11，有利于微生物挂膜和布水，从而提高微生物的污泥浓度及活性并使微生物与污染物进行充分的传质交换，进一步提高对污水中污染物的去除效率。
所述卵石层14采用的粒径规格分别为φ32-50mm、φ16-25mm，由两种不同粒径的卵石组成，总厚度为0.2-0.5m，所述混合基质层15采用钢渣、沸石、火山岩、黏土陶粒、无烟煤中的两种或两种以上组成，所述混合基质层15的粒径规格分别为φ8-16mm、φ5-8mm，总厚度为0.3-0.7m，所述土壤层16铺设厚度为0.1-0.25m，可根据当地植物特性铺设相应土壤。混合基质层有利于形成复合式的微生物群落结构，复合基质表面具有较多的孔隙，有利于微生物生长且可吸附部分废水中的污染物，从而提高微生物浓度及活性，进一步提高复合生态处理单元对废水中污染物的长效去除能力，另外，通过优化的粒径分布还能有效延缓复合生态处理单元的堵塞。
所述挺水植物层17采用美人蕉、旱伞草、芦苇、菖蒲、千屈菜、水葱、翠芦莉中的至少两种套种，可有效提高复合生态单元的植物和基质中微生物的多样性、避免出现因冬季到来植物停止生长或死亡而导致人工湿地冬季处理效果较差的问题，另外种植的植物本身也具有较高的观赏性和经济价值，可以进一步利用。
所述挺水植物层17的植物密度为16-25株/m2，使植物或的最好的生长状态。
与现有技术相比，本实用新型的优点在于：
集成化程度高、占地少、处理效率高、处理效果好、运行维护简单、能耗低、生产维护成本低。与现有技术相比本技术通过将无氧生物分解和复合生态处理技术相结合，综合了两种技术的优点，对废水中COD、NH3-N、TP具有较高的去除效率，处理后出水可以达到农田灌溉标准。该系统在生物分解室内添加组合生物填料，有利于微生物挂膜和布水，从而提高微生物的污泥浓度及活性并使微生物与污染物进行充分的传质交换最终使废水中污染物得到高效去除。该系统在复合生态处理单元采用混合基质，混合基质有利于形成复合式的微生物群落结构且复合基质表面具有较多的孔隙，该孔隙有利于微生物生长且可吸附部分废水中的污染物，从而提高基质中微生物浓度及活性，最终提高复合生态处理单元对废水中污染物的长效去除能力;通过优化的粒径分布有效延缓复合生态处理单元的堵塞，该系统在复合生态处理单元套种多种植物，可有效提高复合生态单元的植物和基质中微生物的多样性、避免冬季到来植物停止生长或死亡而导致人工湿地冬季处理效果较差等问题且种植的植物具有较高的观赏性和经济价值。设备整体结构简单、施工快捷、几乎无需运行维护，设备采用玻璃钢材质、一次成型、造价低、且不易出现渗漏等问题，集成化程度高，占地少、净化效率高，设备无需额外动力，节约能源。
