申请日2018.01.03
公开(公告)日2018.06.29
IPC分类号E21B41/00
摘要
本发明公开了一种回收污泥细化回注一体化处理装置，其特征在于：它包括污泥水管路接入口、稀泥水输送泵、细泥水循环罐、细泥水循环泵、污泥细化器、细泥水回收罐、增压泵和回注管路接入口;在所述细泥水循环罐和细泥水回收罐内均设有搅拌器;所述污泥水管路接入口通过所述稀泥水输送泵与所述细泥水循环罐的一顶部进口连接，所述细泥水循环罐的底部出口通过所述细泥水循环泵与所述污泥细化器的顶部进口连接，所述污泥细化器底部两侧的出口通过管路和阀门分别与所述细泥水循环罐的另一顶部进口以及所述细泥水回收罐的顶部进口相连接，所述细泥水回收罐的底部出口通过所述增压泵与所述回注管路接入口连接。
权利要求书
1.一种回收污泥细化回注一体化处理装置，其特征在于：它包括污泥水管路接入口、稀泥水输送泵、细泥水循环罐、细泥水循环泵、污泥细化器、细泥水回收罐、增压泵和回注管路接入口;在所述细泥水循环罐和细泥水回收罐内均设有搅拌器;所述污泥水管路接入口通过所述稀泥水输送泵与所述细泥水循环罐的一顶部进口连接，所述细泥水循环罐的底部出口通过所述细泥水循环泵与所述污泥细化器的顶部进口连接，所述污泥细化器底部两侧的出口通过管路和阀门分别与所述细泥水循环罐的另一顶部进口以及所述细泥水回收罐的顶部进口相连接，所述细泥水回收罐的底部出口通过所述增压泵与所述回注管路接入口连接。
2.如权利要求1所述的回收污泥细化回注一体化处理装置，其特征在于：所述污泥细化器的顶部进口设置为漏斗状。
3.如权利要求1或2所述的回收污泥细化回注一体化处理装置，其特征在于：所述细泥水循环罐和细泥水回收罐内的搅拌器均采用三叶片螺旋桨式搅拌器。
4.如权利要求3所述的回收污泥细化回注一体化处理装置，其特征在于：所述污泥细化器底部两侧的出口均位于所述细泥水循环罐的另一顶部进口和细泥水回收罐的顶部进口的上方。
5.如权利要求4所述的回收污泥细化回注一体化处理装置，其特征在于：所述细泥水循环罐的底部出口处和细泥水回收罐的底部出口处分别设置有取样点。
6.如权利要求1所述的回收污泥细化回注一体化处理装置，其特征在于：该装置中所述稀泥水输送泵、细泥水循环罐、细泥水循环泵、污泥细化器、细泥水回收罐和增压泵集成固定在一移动式底座上。
7.如权利要求6所述的回收污泥细化回注一体化处理装置，其特征在于：所述移动式底座为一长方形钢板，且长方形钢板的四角分别装有可制动的滑轮。
说明书
回收污泥细化回注一体化处理装置
技术领域
本发明涉及一种回收污泥细化回注一体化处理装置，属于油田含油污泥处理领域。
背景技术
在石油开采、炼制、清罐等过程中会产生大量含油污泥，含油污泥属高度危险污染物，随着环保要求的提高和石油资源的短缺，含油污泥的资源化处理已迫在眉睫。目前，含油污泥的资源化处理技术主要有萃取、化学热洗及化学破乳等，通过这些方法实现含油污泥中油的高效回收，分离出来的污泥集中处理后主要用于填埋和筑路。但是，油田空间有限，含油污泥有逐年增多的趋势，含油污泥经资源化处理后如何快速、高效地解决分离后的污泥，已经严重影响到油田采出液工艺设备的运行，同时，油田含油污泥的来源具有多点分散、各点沉积的含油污泥量差异大等特点，现有的含油污泥处理装置和工艺越来越难解决日益增多的分离出的污泥。亟需寻找解决出路，为油田含油污泥处理工艺和设备改造提供支持。
发明内容
针对上述问题，本发明的目的是提供一种回收污泥细化回注一体化处理装置，该装置能够快速、高效地处理回收污泥，使之经细化处理后回注至地层，彻底解决分离回收污泥的去向难题，大幅度节省回收污泥存储空间，降低回收污泥再处理成本，为油田污泥处理提供科学的技术指导。

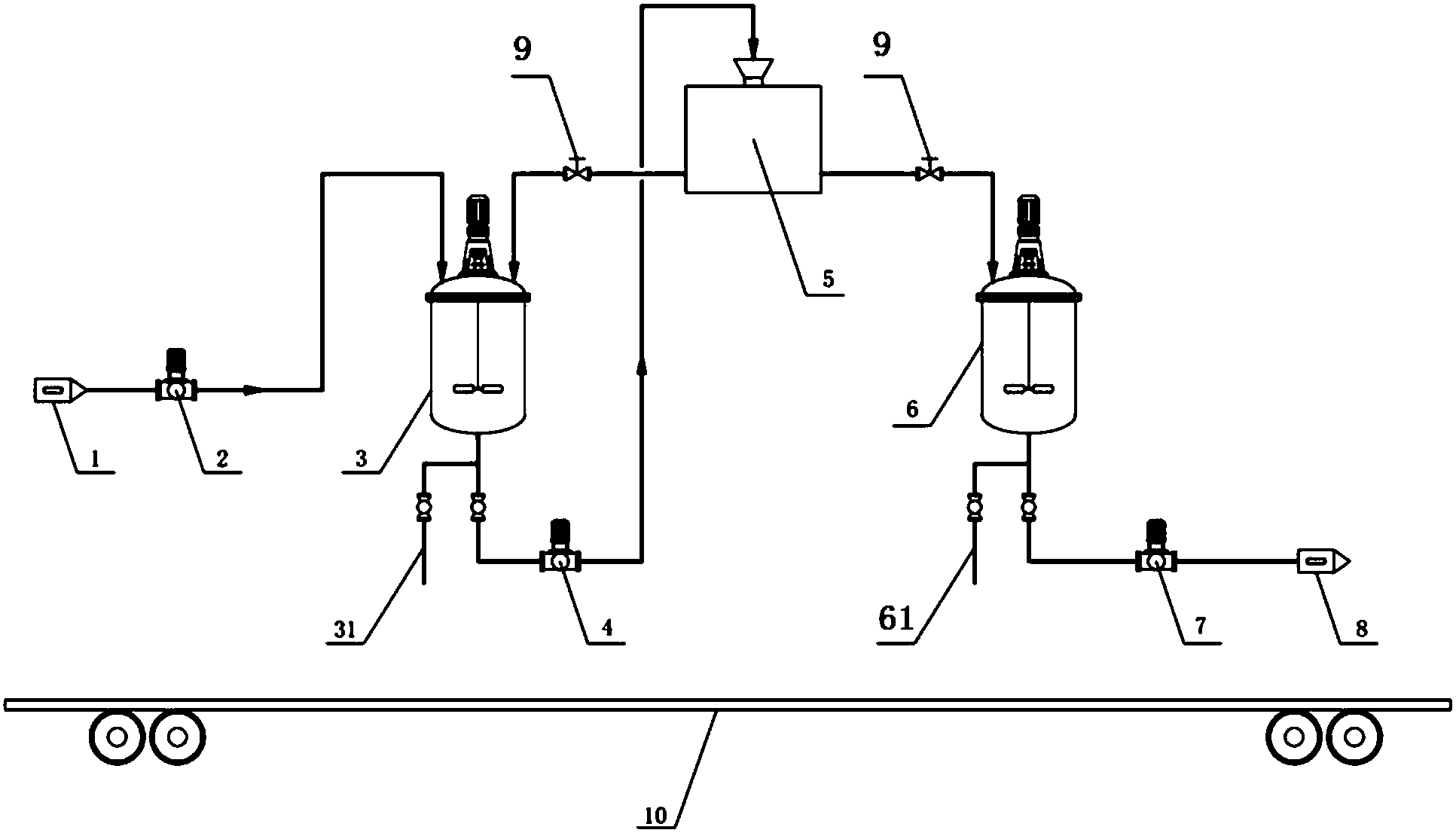

为实现上述目的，本发明采用以下技术方案：一种回收污泥细化回注一体化处理装置，其特征在于：它包括污泥水管路接入口、稀泥水输送泵、细泥水循环罐、细泥水循环泵、污泥细化器、细泥水回收罐、增压泵和回注管路接入口;在所述细泥水循环罐和细泥水回收罐内均设有搅拌器;所述污泥水管路接入口通过所述稀泥水输送泵与所述细泥水循环罐的一顶部进口连接，所述细泥水循环罐的底部出口通过所述细泥水循环泵与所述污泥细化器的顶部进口连接，所述污泥细化器底部两侧的出口通过管路和阀门分别与所述细泥水循环罐的另一顶部进口以及所述细泥水回收罐的顶部进口相连接，所述细泥水回收罐的底部出口通过所述增压泵与所述回注管路接入口连接。
所述污泥细化器的顶部进口设置为漏斗状。
所述细泥水循环罐和细泥水回收罐内的搅拌器均采用三叶片螺旋桨式搅拌器。
所述污泥细化器底部两侧的出口均位于所述细泥水循环罐的另一顶部进口和细泥水回收罐的顶部进口的上方。
所述细泥水循环罐的底部出口处和细泥水回收罐的底部出口处分别设置有取样点。
该装置中所述稀泥水输送泵、细泥水循环罐、细泥水循环泵、污泥细化器、细泥水回收罐和增压泵集成固定在一移动式底座上。
所述移动式底座为一长方形钢板，且长方形钢板的四角分别装有可制动的滑轮。
本发明采用以上技术方案，其具有如下优点：1、本发明通过将污泥水在细泥水循环罐和污泥细化器内反复搅拌细化后，再泵输至细泥水回收罐搅拌直至达到回注标准，将污泥水通过回注管路接入口回注至地层，实现回收污泥的快速高效处理，彻底解决分离回收污泥的去向难题，大幅度节省回收污泥存储空间，降低回收污泥再处理成本，为油田污泥处理提供科学的技术指导。2、本发明集成于一移动式底座上，该移动式底座为一长方形钢板，且长方形钢板的四角分别装有可制动的滑轮，能够方便整个处理装置的移动，使整个处理装置适应现有油田含油污泥的来源具有多点分散，各点沉积的含油污泥量差异大等特点，提高回收污泥的细化回注处理效率。3、本发明在细泥水循环罐的底部出口处和细泥水回收罐的底部出口处分别设置有取样点，能够方便的对处理过程中的细泥水取样分析，确定细泥水粒度是否达到回注标准以及细化效果，确定污泥细化器最佳工艺条件，提高整个处理装置工作效率。4、本发明污泥细化器底部两侧的出口均位于细泥水循环罐的另一顶部进口和细泥水回收罐的顶部进口的上方，利用重力作用及阀门的开闭实现污泥细化器内的细泥水回流至细泥水循环罐或流入细泥水回收罐内，是整个处理装置结构简单，操作简单易行。
