申请日2018.06.01
公开(公告)日2019.02.22
IPC分类号C02F3/30
摘要
本实用新型提供旋转型生物膜法污水处理装置，包括进水管段(1)、出水管段(2)、填料(3)、内池壁(4)、伞架(5)、转轴(6)、反应池(7)，所述的反应池(7)一侧连接进水管段(1)，另一侧连接出水管段(2)，反应池(7)为敞口环状结构，反应池(7)的体积≤50m3/d，进水管段(2)进水流速≥0.1m/s，反应池(7)中部安装有转轴(6)，转轴(6)外为内池壁(4)，转轴(6)上安装有呈伞状分布的伞架(5)，伞架(5)一端穿过内池壁(4)，并且伞架(5)上安装若干填料(3)。本实用新型具有水流顺畅、无流动死角，装置中微生物随水质变化更新较为及时，耐负荷冲击的优点。
权利要求书
1.旋转型生物膜法污水处理装置，其特征在于，包括进水管段(1)、出水管段(2)、填料(3)、内池壁(4)、伞架(5)、转轴(6)、反应池(7)，所述的反应池(7)一侧连接进水管段(1)，另一侧连接出水管段(2)，反应池(7)为敞口环状结构，反应池(7)的体积≤50m3/d，进水管段(1)进水流速≥0.1m/s，反应池(7)中部安装有转轴(6)，转轴(6)外为环状内池壁(4)，转轴(6)上安装有呈伞状分布的伞架(5)，保持伞架(5)一端穿过内池壁(4)，并且每一根伞架(5)上均安装若干填料(3)，填料(3)浸没于反应池(7)内。
2.根据权利要求1所述的旋转型生物膜法污水处理装置，其特征在于，所述的反应池(7)分为厌氧区和好氧区，出水管段(2)侧为好氧区，进水管段(1)侧为厌氧区。
3.根据权利要求2所述的旋转型生物膜法污水处理装置，其特征在于，所述的厌氧区和好氧区的比例为3:1～6：1。
4.根据权利要求1或2所述的旋转型生物膜法污水处理装置，其特征在于，所述的反应池(7)的中部和/或尾部安装有用于曝气的曝气头。
5.根据权利要求1或2所述的旋转型生物膜法污水处理装置，其特征在于，所述的反应池(7)的直径≤2m。
说明书
旋转型生物膜法污水处理装置
技术领域
本实用新型属于污水处理技术领域，尤其涉及旋转型生物膜法污水处理装置。
背景技术
生物膜法是使微生物附着在载体表面上，污水在流经载体表面过程中，通过有机营养物的吸附、氧向生物膜内部的扩散以及在膜中所发生的生物氧化等作用，对污染物进行分解。在生物膜反应器中，污染物、溶解氧及各种必须营养物首先要经过液相扩散到生物膜表面，进而到生物膜内部;只有扩散到生物膜表面或内部的污染物才能有机会被生物膜微生物所分解和转化，最终形成各种代谢产物(二氧化碳、水等)。随着时间延长(30天左右)，生物膜沿水流方向分布及微生物组成及对有机物降解功能达到平衡和稳定的状态，生物膜成熟，形成有机物、细菌、原生动物、后生动物的复合生态系统。
在生物膜的最外层形成以好氧型微生物为主体的生物膜层，而在好氧层的深部由扩散作用制约了溶解氧的渗透往往形成厌氧区。在这里，由于厌氧菌的作用，硫化氢，氨和有机酸等物质容易积累。但是，如果体系供养充分，厌氧层的厚度会被压缩至某一限度，形成的有机酸在异养菌的作用下转化为二氧化碳和水，而氨及硫化氢在自养菌作用下被氧化成各种稳定盐类。随着厌氧代谢产物增多，固着力减弱，生物膜老化，脱落。
生物膜法包括生物滤池(普通生物滤池、高负荷生物滤池、塔式生物滤池)、生物内池壁、生物接触氧化设备和生物硫化床等。
其中生物内池壁是随着塑料的普及而出现的。数十片、近百片塑料或玻璃钢圆盘用轴贯串，平放在一个断面呈半圆形的条形槽的槽面上，盘径一般不超过4米，槽径大约几厘米。有电动机和减速装置转动盘轴，转速1.5～3转/分左右，决定于盘径，盘的周边线速度在15米/分左右。
废水从槽的一端流向另一端。盘轴高出水面，盘面约40%浸在水中，约60%暴露在空气中。盘轴转动时，盘面交替与废水和空气接触。盘面为微生物生长形成的膜状物所覆盖，生物膜交替地与废水和空气充分接触，不断地取得污染物和氧气，净化废水。膜和盘面之间因转动而产生切应力，随着膜的厚度增加而增大，到一定程度，膜从盘面脱落，随水流走。
同生物滤池相比，生物内池壁法中废水和生物膜的接触时间比较长。而且有一定的可控性。水槽常分段，内池壁常分组，既可防止断流，又有助于负荷率和出水水质的提高，因负荷率是逐级下降的。生物内池壁如果产生臭味，可以加盖，生物内池壁一般用于水量不大时。
但是生物膜内池壁法存在一个难以克服的问题，即生物膜长成后，厌氧微生物难以发挥作用。即使在曝气环境下，好氧菌层被冲刷掉，厌氧微生物也难以生长，因为在曝气环境中，厌氧微生物会很快被驯化。
实用新型内容
本实用新型的目的在于解决上述现有技术存在的缺陷，提供旋转型生物膜法污水处理装置，利用水流将一部分好氧层的生物膜冲刷掉，使生物膜内层的一部分厌氧微生物发挥作用，通过好氧/厌氧/兼性厌氧的流程，处理污水中的污染物。
本实用新型采用如下技术方案：

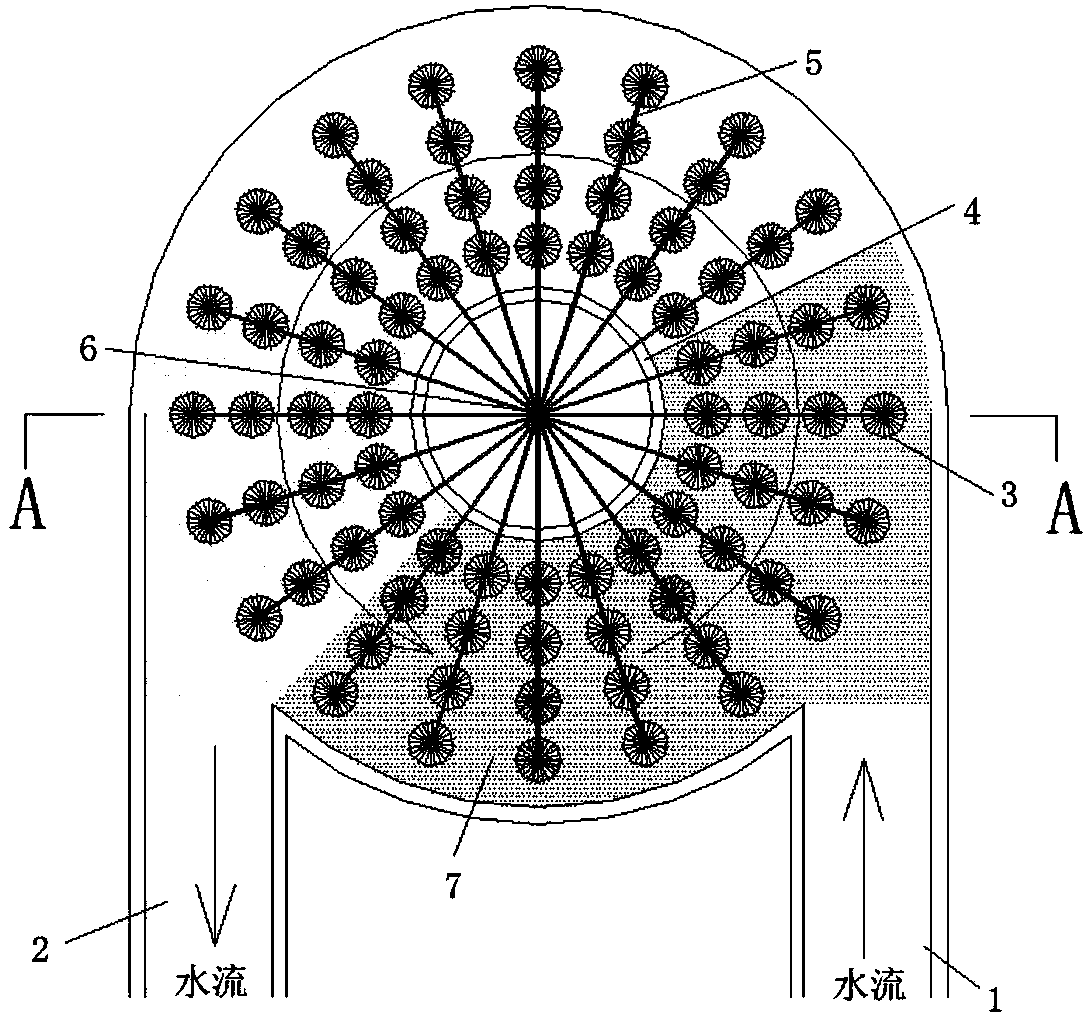

旋转型生物膜法污水处理装置，包括进水管段1、出水管段2、填料3、内池壁4、伞架5、转轴6、反应池7，所述的反应池7一侧连接进水管段1，另一侧连接出水管段2，反应池7为敞口环状结构，反应池7的体积≤50m3/d，进水管段1进水流速≥0.1m/s，反应池7中部安装有转轴6，转轴6外为环状内池壁4，转轴6上安装有呈伞状分布的伞架5，伞架5一端穿过内池壁4，并且保持每一根伞架5上安装若干填料3，填料3浸没于反应池7内。
进一步的技术方案是，所述的反应池7分为厌氧区和好氧区，出水管段2侧为好氧区，进水管段1侧为厌氧区，好氧区与厌氧区之间为兼性厌氧区。
进一步的技术方案是，所述的厌氧区和好氧区的比例为3:1～6：1。
进一步的技术方案是，所述的反应池7的中部和/或尾部安装用于曝气的曝气头。
进一步的技术方案是，所述的反应池7的直径≤2m。
本实用新型的有益效果：
本实用新型的优点就在于，它可以根据不同的水质和环境情况迅速培养适应其生长的微生物种群，本实用新型在不调节基础参数(停留时间、曝气量等)的情况下，可充分应对水质指标变化在30%以上的进水。且本装置构造为圆环型，基本没有流动死角，水流更加顺畅，更加节省体积，相同的处理水量下，可减少装置体积5%以上。由于微生物更新较为及时，填料上基本没有无效微生物，相同的处理水量下，填料量可节省5%-10%。
