申请日2018.06.01
公开(公告)日2019.03.26
IPC分类号E03F9/00
摘要
本实用新型公开了一种污水管道疏通结构，属于管道疏通领域，其技术方案要点是：污水管道包括与地面平行的流通管和垂直贯通于地面的检修管，疏通结构包括注料器和导向管，注料器包括用于储存管道疏通剂的储料器、连接于储料器一端的输料软管和连接于储料器另一端的气压源;所述导向管套设在输料软管外围，所述导向管包括伸入端和垂直连接于伸入端远离储料器一端的伸出端，伸出端处于流通管内且伸出端的长度小于检修管的内径;伸入端远离伸出端一端伸出检修管并延伸至地面上方。本实用新型的优点是当堵塞物与流通管有一定的距离时，通过疏通结构可以对污水管道进行快速疏通，操作简单方便。
权利要求书

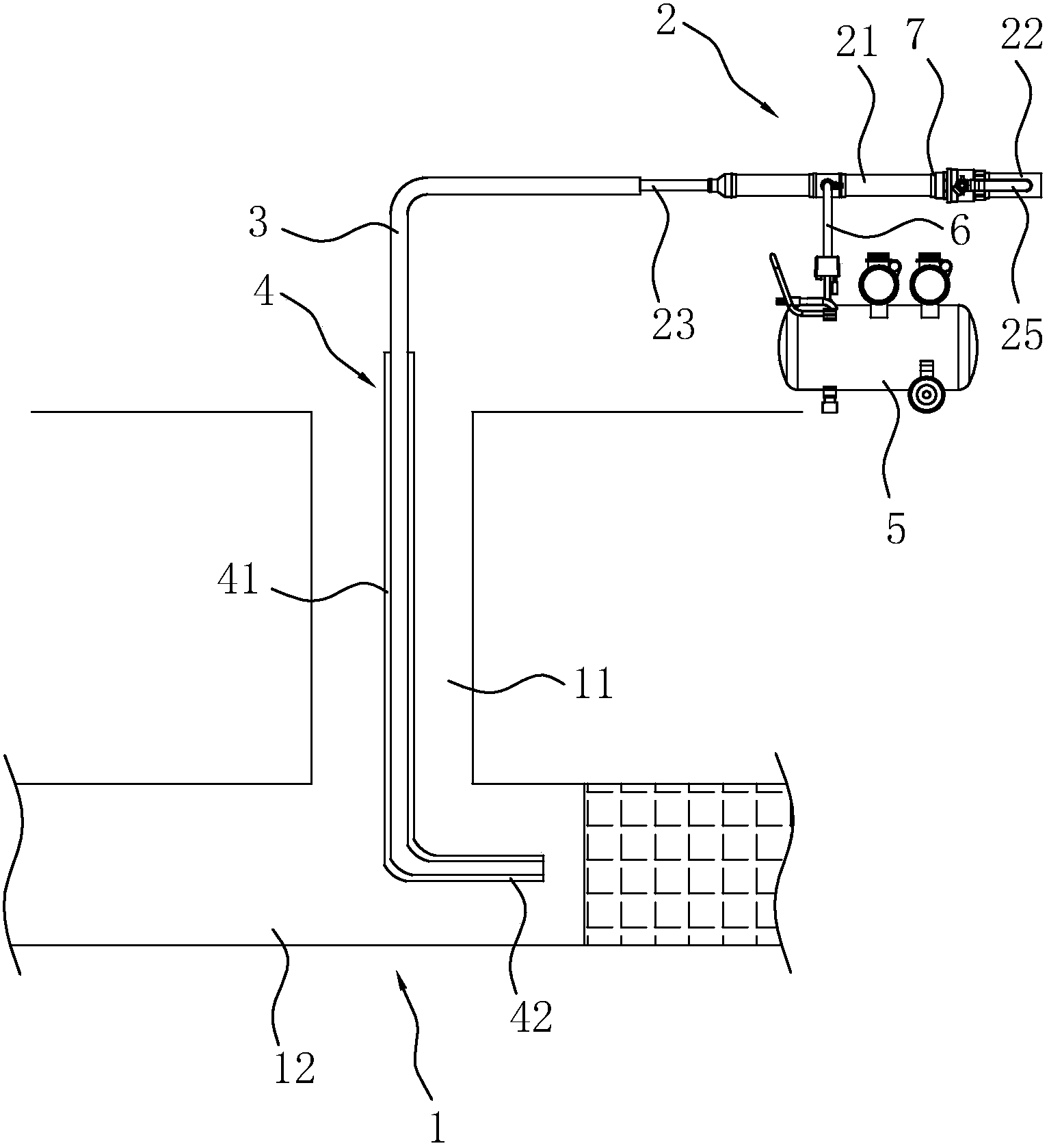

1.一种污水管道疏通结构，污水管道(1)包括与地面平行的流通管(11)和垂直贯通于地面的检修管(12)，其特征是：疏通结构包括注料器和导向管(4)，注料器包括用于储存管道疏通剂的储料器(2)、连接于储料器(2)一端的输料软管(3)和连接于储料器(2)另一端的气压源;
所述导向管(4)套设在输料软管(3)外围，所述导向管(4)包括伸入端(41)和垂直连接于伸入端(41)远离储料器(2)一端的伸出端(42)，伸出端(42)处于流通管(11)内且伸出端(42)的长度小于检修管(12)的内径;
伸入端(41)远离伸出端(42)一端伸出检修管(12)并延伸至地面上方。
2.根据权利要求1所述的一种污水管道疏通结构，其特征是：所述储料器(2)包括存料管(21)以及螺纹连接在所述存料管(21)两端的进料管(22)和导料管(23)，所述进料管(22)远离所述输料软管(3)一端开设有进料口(221);
所述存料管(21)上垂直固接有连通管(24)，连通管(24)通过进气管(6)与所述气压源连接;
所述进料管(22)和所述存料管(21)之间设有控制打开或关闭所述进料口(221)的第一阀门(25)。
3.根据权利要求2所述的一种污水管道疏通结构，其特征是：所述连通管(24)远离所述存料管(21)的一端与所述进气管(6)之间设有控制进气的第二阀门(26)。
4.根据权利要求1所述的一种污水管道疏通结构，其特征是：所述气压源为空压机(5)。
5.根据权利要求3所述的一种污水管道疏通结构，其特征是：所述储料器(2)相邻各部件之间的连接处均缠绕有密封带(7)。
6.根据权利要求5所述的一种污水管道疏通结构，其特征是：所述输料软管(3)是由聚四氟乙烯材料制成的防腐蚀软管。
7.根据权利要求6所述的一种污水管道疏通结构，其特征是：所述储料器(2)和所述导向管(4) 的内外层均涂刷有防腐层。
8.根据权利要求7所述的一种污水管道疏通结构，其特征是：所述防腐层是聚乙烯防腐层。
9.根据权利要求1所述的一种污水管道疏通结构，其特征是：所述导向管(4)由若干连接管螺纹连接而成。
说明书
一种污水管道疏通结构
技术领域
本实用新型涉及管道疏通领域，具体涉及一种污水管道疏通结构。
背景技术
一座现代化城市，离不开地下排污管道。这些管道的密布，有效的保障了城市的生产和生活。但是污水管道堵塞是城市生活中常见的事，管道堵塞会给城市带来严重的不便，像一些严重硬物堵塞，会造成水流不通，对人们的日常生活带来了诸多不便。更有严重者会引起管道回流，让整个街道积水，变得非常的不堪，这样使得管道的疏通显得尤为重要。
污水管道包括与地面平行的流通管和垂直贯通连接于流通管的检修管，目前通常在污水管道堵塞的时候，人们使用手持的弹性通条，靠人工的转动来搅动污水管道带出堵塞物。但是当污水管道内的堵塞物较多，而且堵塞物与检修管之间有一定的距离的时候，这种方式是不管用的。
实用新型内容
本实用新型的目的是提供一种污水管道疏通结构，其优点是当堵塞物与检修管有一定的距离时，通过疏通结构可以对污水管道进行快速疏通，操作简单方便。
本实用新型的上述技术目的是通过以下技术方案得以实现的：一种用于污水管道的疏通结构，污水管道包括与地面平行的流通管和垂直贯通于地面的检修管，疏通结构包括注料器和导向管，注料器包括用于储存管道疏通剂的储料器、连接于储料器一端的输料软管和连接于储料器另一端的气压源;
所述导向管套设在输料软管外围，所述导向管包括伸入端和垂直连接于伸入端远离储料器一端的伸出端，伸出端处于流通管内且伸出端的长度小于检修管的内径;
伸入端远离伸出端一端伸出检修管并延伸至地面上方。
通过上述技术方案，使用时，将输料软管插入导向管内，直至输料软管远离储料器一端穿过导向管延伸出伸出端远离伸入端一端，然后手持导向管将导向管插入污水管道的检修管，使得导向管不断靠近流通管，直至伸出端处于流通管内，然后在水平方向上移动伸入端，使得伸出端在流通管内水平移动，直至靠近管道堵塞处，然后通过气压源鼓吹储料器内的管道疏通剂，使得管道疏通剂沿着输料软管流至污水管道内，管道疏通剂与下水管道内的堵塞物发生化学反应并将堵塞物分解，最终完成疏通作业。导向管的设置可以清理与检修管具有一定距离的堵塞物，而且操作简单方便。
本实用新型进一步设置为：所述储料器包括存料管以及螺纹连接在所述存料管两端的进料管和导料管，所述进料管远离所述输料软管一端开设有进料口，所述导料管与所述输料软管固定连接;
所述存料管上垂直固接有连通管，连通管通过进气管与所述空压机连接;
所述进料管和所述存料管之间设有控制打开或关闭所述进料口的第一阀门。
通过上述技术方案，填充管道疏通剂时，转动第一阀门，将进料口打开，将管道疏通剂倒入储料器内;填充完毕后，转动第一阀门，将进料口关闭，防止空压机在作业时，将管道疏通剂由进料口吹出，对工作人员造成伤害。
本实用新型进一步设置为：所述连通管远离所述存料管的一端与所述进气管之间设有控制进气的第二阀门。
通过上述技术方案，填充管道疏通剂时，将第二阀门关闭，防止管道疏通剂沿连通管进入进气管，将进气管堵塞;填充完毕后，打开第二阀门，使压缩空气可以进入储料器内。
本实用新型进一步设置为：所述气压源为空压机。
本实用新型进一步设置为：所述储料器相邻各部件之间的连接处均缠绕有密封带。
通过上述技术方案，密封带的设置，用于对储料器相邻部件之间的连接处进行密封，防止漏气的现象发生，造成安全隐患。
本实用新型进一步设置为：输料软管是由聚四氟乙烯材料制成的防腐蚀软管。
通过上述技术方案，管道疏通剂具有一定的腐蚀性，防腐蚀性材料的设置，可以提高输料软管的使用寿命。
本实用新型进一步设置为：所述储料器和所述导向管的内外层均涂刷有防腐层。
通过上述技术方案，防腐层的设置可以提高储料器和导向管的使用寿命。
本实用新型进一步设置为：所述防腐层是聚乙烯防腐层。
本实用新型进一步设置为：所述导向管由若干连接管螺纹连接而成。
通过上述技术方案，可以将导向管进行组装和拆卸，携带的时候更加方便，而且也可以将输料软管伸入导向管一部分，然后将连接管拼接，然后继续将输料软管在导向管内移动。如此循环，在将输料软管伸入导向管内部的同时将导向管进行拼接，使得输料软管更容易从伸入端伸入，从伸出端伸出，而且使用的时候更为方便。
综上所述，本实用新型具有以下有益效果：
1、疏通结构的设置可以对污水管道进行快速疏通，操作简单方便;
2、导向管的设置可以清理与检修管具有一定距离的堵塞物;
3、进料管和导料管与存料管螺纹连接的设置，便于工作人员在使用一段时间后，将其拆卸下来进行清理或检查;
4、密封带的设置，用于对储料器相邻部件之间的连接处进行密封，防止漏气的现象发生，造成安全隐患。
