申请日2018.06.01
公开(公告)日2019.03.22
IPC分类号B30B9/14
摘要
本实用新型公开了一种用于污水处理的螺旋压榨机，涉及螺旋压榨机技术领域，包括驱动箱、压榨箱、进料斗、过滤收集箱和污水收集箱，所述驱动箱内固定安装有驱动电机，所述压榨箱内活动连接有螺旋压榨桨，所述驱动电机的一端通过齿轮组与螺旋压榨桨的一端连接，所述压榨箱的上方设置有清洗管，所述清洗管的一端下侧固定连接分支管的一端。本实用新型通过在空腔内设置有过滤网和活动板，过滤网能够实现残渣与污水的分离，通过活动板能够将残渣排出空腔，防止残渣将过滤网堵住，在空腔内设置有清理刷，清理刷能够对压榨箱上的污水口进行清理，防止残渣将污水口堵住，提高了本装置的工作效率。
权利要求书

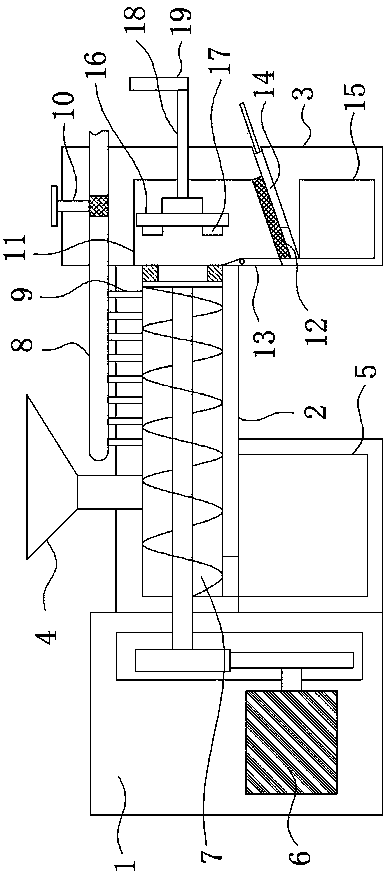

1.一种用于污水处理的螺旋压榨机，包括驱动箱(1)、压榨箱(2)、进料斗(3)、过滤收集箱(4)和污水收集箱(5)，其特征在于：所述驱动箱(1)内固定安装有驱动电机(6)，所述压榨箱(2)内活动连接有螺旋压榨桨(7)，所述驱动电机(6)的一端通过齿轮组与螺旋压榨桨(7)的一端连接，所述压榨箱(2)的上方设置有清洗管(8)，所述清洗管(8)的一端下侧固定连接分支管(9)的一端，所述分支管(9)的另一端贯穿压榨箱(2)的上端侧壁并插入压榨箱(2)的内部，所述清洗管(8)的另一端贯穿过滤收集箱(4)并固定安装在过滤收集箱(4)的顶端，所述清洗管(8)的另一端固定连接有阀门(10);
所述过滤收集箱(4)的内部开设有空腔(11)，所述空腔(11)的上端一侧与压榨箱(2)连通，所述空腔(11)的底部侧壁上固定安装有过滤网(12)，所述空腔(11)的下端一侧设置有活动板(13)，所述活动板(13)的顶端通过销轴与空腔(11)的侧壁活动连接，所述过滤网(12)的下端贴合连接有密封插板(14)，所述密封插板(14)位于空腔(11)下方的插槽内，所述密封插板(14)的下方设置有收集槽(15)，所述插槽和收集槽(15)均开设于过滤收集箱(4)的内部;
所述空腔(11)的上端设置有安装板(16)，所述安装板(16)的一侧边缘固定连接有清理刷(17)，所述安装板(16)的另一侧中部固定连接活动杆(18)的一端，所述活动杆(18)的另一端贯穿空腔(11)的上端另一侧壁并位于过滤收集箱(4)的外侧，所述活动杆(18)的另一端端部固定连接有把手(19)。
2.根据权利要求1所述的一种用于污水处理的螺旋压榨机，其特征在于：所述驱动箱(1)的上端一侧固定连接压榨箱(2)的一端，所述压榨箱(2)的另一端固定连接有过滤收集箱(4)，所述压榨箱(2)的顶端中部固定连接有进料斗(3)，所述压榨箱(2)的底端一侧固定连接有污水收集箱(5)。
3.根据权利要求1所述的一种用于污水处理的螺旋压榨机，其特征在于：所述压榨箱(2)的内腔一端开设有通孔，所述螺旋压榨桨(7)的一端贯穿通孔并插入驱动箱(1)内，所述压榨箱(2)的内腔一端底部开设有通槽，所述通槽与污水收集箱(5)连通，所述压榨箱(2)的内腔另一端边缘开设有污水口，污水口与空腔(11)连通，所述污水口与清理刷(17)相对应。
4.根据权利要求1所述的一种用于污水处理的螺旋压榨机，其特征在于：所述齿轮组位于驱动箱(1)内的空槽内，所述齿轮组由一大一小两个齿轮啮合组成，大齿轮的中部与驱动电机(6)的转轴固定连接，所述小齿轮的中部与螺旋压榨桨(7)的一端固定连接。
5.根据权利要求1所述的一种用于污水处理的螺旋压榨机，其特征在于：所述分支管(9)的数量不少于八个，多个分支管(9)呈等间距水平分布。
6.根据权利要求1所述的一种用于污水处理的螺旋压榨机，其特征在于：所述阀门(10)的上端固定连接有手轮，所述手轮位于过滤收集箱(4)的上端外侧。
说明书
一种用于污水处理的螺旋压榨机
技术领域
本实用新型涉及螺旋压榨机技术领域，具体为一种用于污水处理的螺旋压榨机。
背景技术
格栅机是在水处理工艺中的第一个工序中的设备，螺旋压榨机为格栅机的配套设备，把格栅机捞取的污物通过螺旋压榨机压榨以达到减少污物的水分和减小污物的体积的目的。螺旋压榨机在水处理行业中应用广泛，适用于栅渣的压缩脱水。栅渣成分复杂，在压榨过程中细小的物质容易堵塞压榨机筛孔。压榨机筛孔堵塞后，不能很好的分离出水分，达不到减少污物的水分和减小污物的体积的目的，且污水横流。现有的螺旋压榨机清洗装置，整个固定，例如焊接在污水收集箱的内部，使得清洗单元的检修，例如更换堵塞的喷头，极为不便，费时费力，严重影响水处理的进度。因此目前急需改善市场上螺旋压榨机的结构，以便于更方便的为人们服务。因此提供一种用于污水处理的螺旋压榨机来解决上述问题很有必要。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种用于污水处理的螺旋压榨机，解决了现有的螺旋压榨机清理清洗效果差的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种用于污水处理的螺旋压榨机，包括驱动箱、压榨箱、进料斗、过滤收集箱和污水收集箱，所述驱动箱内固定安装有驱动电机，所述压榨箱内活动连接有螺旋压榨桨，所述驱动电机的一端通过齿轮组与螺旋压榨桨的一端连接，所述压榨箱的上方设置有清洗管，所述清洗管的一端下侧固定连接分支管的一端，所述分支管的另一端贯穿压榨箱的上端侧壁并插入压榨箱的内部，所述清洗管的另一端贯穿过滤收集箱并固定安装在过滤收集箱的顶端，所述清洗管的另一端固定连接有阀门;
所述过滤收集箱的内部开设有空腔，所述空腔的上端一侧与压榨箱连通，所述空腔的底部侧壁上固定安装有过滤网，所述空腔的下端一侧设置有活动板，所述活动板的顶端通过销轴与空腔的侧壁活动连接，所述过滤网的下端贴合连接有密封插板，所述密封插板位于空腔下方的插槽内，所述密封插板的下方设置有收集槽，所述插槽和收集槽均开设于过滤收集箱的内部;
所述空腔的上端设置有安装板，所述安装板的一侧边缘固定连接有清理刷，所述安装板的另一侧中部固定连接活动杆的一端，所述活动杆的另一端贯穿空腔的上端另一侧壁并位于过滤收集箱的外侧，所述活动杆的另一端端部固定连接有把手。
优选的， 所述驱动箱的上端一侧固定连接压榨箱的一端，所述压榨箱的另一端固定连接有过滤收集箱，所述压榨箱的顶端中部固定连接有进料斗，所述压榨箱的底端一侧固定连接有污水收集箱。
优选的，所述压榨箱的内腔一端开设有通孔，所述螺旋压榨桨的一端贯穿通孔并插入驱动箱内，所述压榨箱的内腔一端底部开设有通槽，所述通槽与污水收集箱连通，所述压榨箱的内腔另一端边缘开设有污水口，污水口与空腔连通，所述污水口与清理刷相对应。
优选的， 所述齿轮组位于驱动箱内的空槽内，所述齿轮组由一大一小两个齿轮啮合组成，大齿轮的中部与驱动电机的转轴固定连接，所述小齿轮的中部与螺旋压榨桨的一端固定连接。
优选的， 所述分支管的数量不少于八个，多个分支管呈等间距水平分布。
优选的，所述阀门的上端固定连接有手轮，所述手轮位于过滤收集箱的上端外侧。
(三)有益效果
本实用新型提供了一种用于污水处理的螺旋压榨机，具备以下有益效果：
(1)、本实用新型通过在空腔内设置有过滤网和活动板，过滤网能够实现残渣与污水的分离，通过活动板能够将残渣排出空腔，防止残渣将过滤网堵住，在空腔内设置有清理刷，清理刷能够对压榨箱上的污水口进行清理，防止残渣将污水口堵住，提高了本装置的工作效率。
(2)、本实用新型通过在压榨箱的上方设置有清洗管，清洗管上的多个分支管插入压榨箱内，能够对压榨箱进行清洗，将压榨箱内的残渣清理掉，提高了本压榨机工作的流畅性，在压榨箱的底端设置有污水收集箱，污水收集箱能够将压榨箱内的残渣收集，起到了环保的作用。
