申请日2018.06.01
公开(公告)日2019.04.05
IPC分类号C02F1/50
摘要
本实用新型公开了一种医疗污水消毒处理器及小型医疗机构用污水消毒处理器。本实用新型的医疗污水消毒处理器通过设置用于投放消毒剂的投药管以及依次相连的消毒剂溶解室、消毒剂预混室、第一消毒处理室和第二消毒处理室，从而可直接将消毒剂从投药管的投药口投入，使其依次在消毒剂溶解室内溶解，在消毒剂预混室内与医疗污水预混，然后在第一消毒处理室和第二消毒处理室内处理，最后通过该第二消毒处理室底部的排水管排入城市的污水管网，从而为各个医疗机构提供了一种结构简单、造价成本低，且操作方便的医疗污水消毒处理器。
权利要求书
1.一种医疗污水消毒处理器，其特征在于，包括消毒剂溶解室、消毒剂预混室、第一消毒处理室和第二消毒处理室，其中，
所述消毒剂溶解室顶部设置有医疗污水注入口，以及用于投放消毒剂的投药管，所述投药管的顶端设置有投药口，所述投药管底端伸入所述消毒剂溶解室内，所述消毒剂溶解室与所述消毒剂预混室相连通，所述消毒剂预混室还与所述第一消毒处理室相连通，所述第一消毒处理室与所述第二消毒处理室相连通，所述第二消毒处理室的底部设置有用于排出经过消毒处理的医疗污水的排水管。
2.如权利要求1所述的医疗污水消毒处理器，其特征在于，所述消毒剂溶解室和所述消毒剂预混室为第一隔板将第一腔室分隔而成，且所述第一隔板的高度低于所述第一腔室侧壁的高度。
3.如权利要求1所述的医疗污水消毒处理器，其特征在于，所述第一消毒处理室和所述第二消毒处理室为第二隔板将第二腔室分隔而成，所述第二隔板的高度等于所述第二腔室侧壁的高度，且所述第二隔板的底部开设有至少一个流通孔，所述流通孔处设置有开关阀。
4.如权利要求1或2或3所述的医疗污水消毒处理器，其特征在于，还包括箱体，所述箱体的顶板上安装有水槽，所述水槽的底部连接有排水管路，而所述投药管、所述消毒剂溶解室、消毒剂预混室、第一消毒处理室和第二消毒处理室均布设在所述箱体内，且所述消毒剂溶解室与所述排水管路相连通;其中，
所述投药管具有投药口的顶端贯穿所述箱体的顶板/侧壁，并伸出所述箱体外，而所述第二消毒处理室底部的排水管则贯穿出所述箱体底部，并外接污水管网。
5.如权利要求1或2或3所述的医疗污水消毒处理器，其特征在于，所述排水管包括引流部分和输出部分，其中，所述引流部分的一端贯穿所述第二消毒处理室底部，并伸入所述第二消毒处理室内沿所述第二消毒处理室顶部方向延伸，且所述引流部分伸入所述第二消毒处理室内的高度范围为所述第二消毒处理室室壁高度的1/2至3/4，而所述引流部分的另一端则与所述输出部分的一端相连通，所述输出部分的另一端外接污水管网，且所述输出部分上设置有开关阀。
6.如权利要求5所述的医疗污水消毒处理器，其特征在于，还包括设置在所述第二消毒处理室底部的排污管，所述排污管的一端与所述第二消毒处理室连通，另一端与所述排水管的输出部分相连通，且所述排污管上设置有排污阀;和/或，
还包括设置在所述输出部分上的用于取样检测的分支管，且所述分支管上设置有开关阀。
7.如权利要求4所述的医疗污水消毒处理器，其特征在于，所述箱体底部设置有升降支撑脚。
8.一种小型医疗机构用污水消毒处理器，其特征在于，包括由顶板、底板、前后侧板和左右侧板围合形成的箱体，所述箱体的顶板上安装有水槽，所述水槽底部连接有排水管路，所述箱体内设置有用于投放消毒剂的投药管，并列设置在所述水槽下方的消毒剂溶解室和消毒剂预混室;以及并列设置在所述消毒剂溶解室和所述消毒剂预混室下方的第一消毒处理室和第二消毒处理室，所述第二消毒处理室的底部连接有用于外接污水管网的排水管;其中，
所述消毒剂溶解室和所述消毒剂预混室为由第一隔板将第一密闭腔室分隔而成的相连通的两个腔室，且所述第一隔板的高度低于所述消毒剂溶解室的侧壁的高度，其中，所述消毒剂溶解室顶部设置有第一注入口和第二注入口，所述投药管的底端通过所述第一注入口伸入所述消毒剂溶解室内，并靠近所述消毒剂溶解室底部，所述投药管的顶端贯穿所述顶板并凸出于所述顶板表面，且所述投药管凸出于所述顶板表面的顶端设置有投药口;而所述第二注入口与所述水槽底部的排水管路相连通;
所述第一消毒处理室和所述第二消毒处理室为由第二隔板将第二密闭腔室分隔而成的相互独立的两个腔室，且所述第二隔板底部开设有至少一个流通孔，其中，所述第一消毒处理室顶部的注入口与所述消毒剂预混室底部的排出口相连通，所述第一消毒处理室通过所述流通孔与所述第二消毒处理室连通，且所述流通孔处设置有开关阀;
所述排水管包括引流部分和输出部分，其中所述引流部分的一端贯穿所述第二消毒处理室底部，并伸入所述第二消毒处理室内沿靠近所述第二消毒处理室顶板的方向延伸，且所述引流部分伸入所述第二消毒处理室内的高度范围为所述第二消毒处理室室壁高度的1/2至3/4，而所述引流部分的另一端与所述输出部分的一端相连通，而所述输出部分的另一端则外接污水管网。
9.如权利要求8所述的小型医疗机构用污水消毒处理器，其特征在于，所述排水管的输出部分上设置有用于取样检测的分支管，且所述分支管上设置有开关阀;和/或，
所述第二消毒处理室底部设置有排污管，所述排污管的一端与所述第二消毒处理室相连通，所述排污管的另一端与所述输出部分相连通，且所述排污管上设置有排污阀。
10.如权利要求8所述的小型医疗机构用污水消毒处理器，其特征在于，所述箱体底部设置有升降支撑脚。
说明书
医疗污水消毒处理器及小型医疗机构用污水消毒处理器
技术领域
本发明涉及医疗器械技术领域，具有涉及一种医疗污水消毒处理器及小型医疗机构用污水消毒处理器。
背景技术
医疗污水主要是从医院的诊疗室、化验室、病房、洗衣房、照片室和手术室等排放的污水，其污水来源及成分十分复杂。医院污水中含有大量的病原细菌、病毒和化学药剂，具有空间污染、急性传染和潜伏性传染的特征，医疗污水不经过消毒、灭活等无害化处理，直接排入城市下水道，往往会造成水、土壤的污染，严重的会引发各种疾病，或导致介水传染病流行。因此，医疗污水必须进行无害化消毒处理。
目前，我国城市大中型医院的医疗污水通常都是将整个医疗机构中的医疗污水集中后，再输送至污水处理站处理，经污水处理站处理后排入城市污水管网，但是这种污水处理方式，需要医疗机构构建独立的污水排水系统，由该污水排水系统集中收集医疗污水之后再输送至污水处理站，这就增加了医疗机构的造价成本，也浪费资源;而污水处理站的医疗污水处理系统结构复杂，造价成本高，并需要专业的相关人员进行操作，即不仅需要大量的资金筹建医疗污水处理站，还需要对相关人员进行培训，这就使得医疗污水处理成本更加昂贵。
另一方面，虽然我国制定了医疗污水排放的法规和标准，未经处理的医疗污水禁止直接排放，但由于医疗污水处理投资大，而医疗污水量远比大中型医疗机构的污水量小，且受资金场地等条件所限，因此，社区医院、乡镇医院、卫生院、诊所等小型医疗机构的医疗污水通常未经过污水处理站消毒处理，也即是说，小型医疗机构的医疗污水通常是不经过消毒、灭活等处理就直接排入城市下水道，从而造成水体和土壤的污染，对人民群众的健康产生了巨大的威胁。
实用新型内容
针对上述存在的技术问题，本实用新型提供一种医疗污水消毒处理器，为医疗机构的医疗污水处理提供一种结构简单、造价成本低且操作简单的新型医疗污水处理器。
为了解决上述技术问题，本实用新型采用的技术方案为：
一种医疗污水消毒处理器，包括消毒剂溶解室、消毒剂预混室、第一消毒处理室和第二消毒处理室，其中，
所述消毒剂溶解室顶部设置有医疗污水注入口，以及用于投放消毒剂的投药管，所述投药管的顶端设置有投药口，所述投药管底端伸入所述消毒剂溶解室内，所述消毒剂溶解室与所述消毒剂预混室相连通，所述消毒剂预混室还与所述第一消毒处理室相连通，所述第一消毒处理室与所述第二消毒处理室相连通，所述第二消毒处理室的底部设置有用于排出经过消毒处理的医疗污水的排水管。
其中，所述消毒剂溶解室和所述消毒剂预混室为第一隔板将第一腔室分隔而成，且所述第一隔板的高度低于所述第一腔室的侧壁的高度。
其中，所述第一消毒处理室和所述第二消毒处理室为第二隔板将第二腔室分隔而成，且所述第二隔板的高度等于所述第二腔室的侧壁的高度，所述第二隔板上开设有至少一个流通孔，且所述通孔处设置有开关阀。
其中，所述排水管包括引流部分和输出部分，其中，所述引流部分的一端贯穿所述第二消毒处理室底部，并伸入所述第二消毒处理室内沿所述第二消毒处理室顶部方向延伸，且所述引流部分伸入所述第二消毒处理室内的高度范围为所述第二消毒处理室室壁高度的1/2至3/4，而所述引流部分的另一端则与所述输出部分的一端相连通，所述输出部分的另一端外接污水管网，且所述输出部分上设置有开关阀。
进一步地，所述医疗污水消毒处理器，还包括设置在所述第二消毒处理室底部的排污管，所述排污管的一端与所述第二消毒处理室连通，另一端与所述排水管的输出部分相连通，所述排污管上设置有排污阀;和/或，
所述排水管的输出部分上设置有用于取样检测的分支管，且所述分支管上设置有开关阀。
更进一步地，所述医疗污水消毒处理器还包括箱体，所述箱体的顶板上安装有水槽，所述水槽底部连接有排水管路，而所述投药管、所述消毒剂溶解室、消毒剂预混室、第一消毒处理室和第二消毒处理室均布设在所述箱体内，且所述消毒剂溶解室与所述排水管路相连通;其中，
所述投药管具有投药口的顶端贯穿所述箱体的顶板/侧壁，并伸出所述箱体外，而所述第二消毒处理室底部的排水管则贯穿出所述箱体底部并外接污水管网。
更进一步，所述消毒处理箱体底部设置有升降支撑脚。

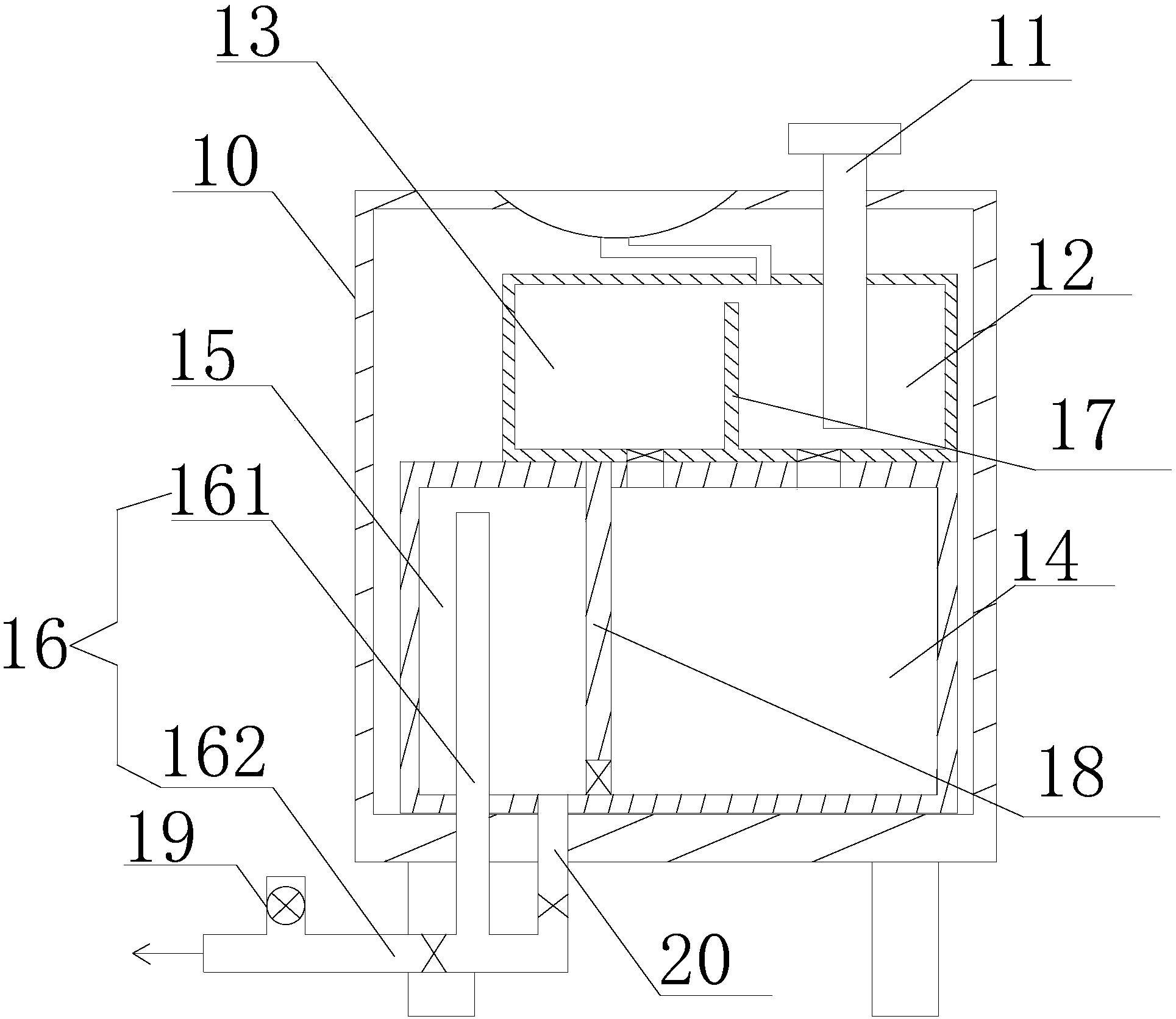

相应地，本实用新型还提供了一种小型医疗机构用的污水消毒处理器，其包括由顶板、底板、前后侧板和左右侧板围合形成的箱体，所述箱体的顶板上设置有水槽，所述水槽底部连接有排水管路，所述箱体内设置有用于投放消毒剂的投药管，并列设置在所述水槽下方的消毒剂溶解室和消毒剂预混室;以及并列设置在所述消毒剂溶解室和所述消毒剂预混室下方的第一消毒处理室和第二消毒处理室，所述第二消毒处理室的底部连接有用于外接污水管网的排水管;其中，
所述消毒剂溶解室和所述消毒剂预混室为由第一隔板将第一密闭腔室分隔而成的相连通的两个腔室，且所述第一隔板的高度低于所述消毒剂溶解室的侧壁的高度，其中，所述消毒剂溶解室顶部设置有第一注入口和第二注入口，所述投药管的底端通过所述第一注入口伸入所述消毒剂溶解室内，并靠近所述消毒剂溶解室底部，而所述投药管的顶端贯穿所述顶板并凸出于所述顶板表面，且所述投药管凸出于所述顶板表面的顶端设置有投药口;所述第二注入口与所述水槽底部的排水管路相连通;
所述第一消毒处理室和所述第二消毒处理室为由第二隔板将第二密闭腔室分隔而成的相互独立的两个腔室，且所述第二隔板上开设有至少一个流通孔，其中，所述第一消毒处理室顶部的注入口与所述消毒剂预混室底部的排出口相连通，所述第一消毒处理室通过所述流通孔与所述第二消毒处理室连通，且所述流通孔处设置有开关阀;
所述排水管包括引流部分和输出部分，其中所述引流部分的一端贯穿所述第二消毒处理室底部，并伸入所述第二消毒处理室内沿靠近所述第二消毒处理室顶板的方向延伸，且所述引流部分伸入所述第二消毒处理室内的高度为所述第二消毒处理室室壁高度的1/2至3/4，而所述引流部分的另一端与所述输出部分的一端相连通，而所述输出部分的另一端则外接污水管网。
进一步地，所述排水管的输出部分上设置有用于取样检测的分支管，且所述分支管上设置有开关阀。
更进一步地，所述第二消毒处理室底部还设置有排污管，所述排污管的一端与所述第二消毒处理室相连通，另一端与所述输出部分相连通，且所述排污管上设置有排污阀。
进一步地，所述箱体底部设置有升降支撑脚。
本实用新型的有益之处在于：
本实用新型的医疗污水消毒处理器，其通过设置用于投放消毒剂的投药管以及依次相连的消毒剂溶解室、消毒剂预混室、第一消毒处理室和第二消毒处理室，使得可直接将消毒剂溶解室与医疗机构现有的水槽底部的排水管路相连通，再通过投药管的投药口将消毒剂投入该消毒剂溶解室内，使消毒剂依次在消毒剂溶解室内溶解，并在消毒剂预混室内与医疗污水预混，然后在第一消毒处理室和第二消毒处理室内处理，最后通过该第二消毒处理室底部的排水管排入污水管网，从而为各个医疗机构提供了一种结构简单、造价成本低，且操作方便的医疗污水处理器，使得医疗机构不再需要单独构建一条医疗污水的集中和输送系统将医疗污水进行集中后输送至污水处理站，降低了医疗机构的医疗污水处理成本;另一方面，本实用新型的医疗污水消毒处理器在上述各个部件的基础上还设置了箱体，并在箱体上安装水槽和排水管路，然后将上述的消毒剂溶解室、消毒剂预混室、第一消毒处理室和第二消毒处理室布设在该箱体内，从而使得可直接在该医疗污水消毒处理器上进行清洗，且清洗后的医疗污水可直接通过该消毒处理器进行消毒处理后排入城市的污水管网，即为各个医疗机构提供了一个独立的医疗污水消毒处理器，且可直接使用，即无需对现有水槽结构等进行更改，也无需其他的辅助设备或设施，如污水集中和输送系统将医疗污水进行集中后在输送至处理站进行处理，其结构紧凑而简单、造价成本低，且操作方便，不仅降低了医疗机构的医疗污水处理成本，同时提高了操作人员的用户体验。
本实用新型的小型医疗机构用医疗污水消毒处理器，其通过在箱体上设置水槽及其排水管路，在箱体内设置用于投放消毒剂的投药管以及位于该投药管下方，且依次相连的消毒剂溶解槽室、消毒剂预混室、第一消毒处理室和第二消毒处理室，从而使得可直接在水槽内进行清洗，且清洗后的医疗污水直接从排水管路进入消毒剂溶解室内，而同时可直接将消毒剂从投药管的投药口投入，使其在消毒剂溶解室内溶解，并在消毒剂预混室内与医疗污水预混，然后在第一消毒处理室和第二消毒处理室内处理，最后通过该第二消毒处理槽室底部的排水管排入污水管网，为小型医疗机构提供了一种结构简单、造价成本低，且操作方便的医疗污水消毒处理器。
