申请日2018.06.01
公开(公告)日2019.04.12
IPC分类号B01D29/23; B01D29/96
摘要
本实用新型公开了一种汽车坐垫用印染污水处理装置，包括污水过滤槽，所述污水过滤槽右侧面的下部固定连通有出水管，出水管的外表面固定连接有截止阀，且截止阀位于污水过滤槽的右侧，污水过滤槽内侧壁的上部开设有两个相对称的滑槽，每个滑槽的内部均卡接有与滑槽相适配的滑杆，污水过滤槽的内部放置有呈圆柱状的过滤网，两个滑杆相互靠近的一侧面分别与过滤网外侧面的下部固定连接，过滤网的上表面固定连接有支撑杆。该汽车坐垫用印染污水处理装置，通过设置第一连接杆，在第二连接杆、电动推杆和吊装杆的作用下，能使过滤网上升和下降，从而方便用户对过滤网进行清理，有效的避免过滤网堵塞影响污水处理的效率。
权利要求书

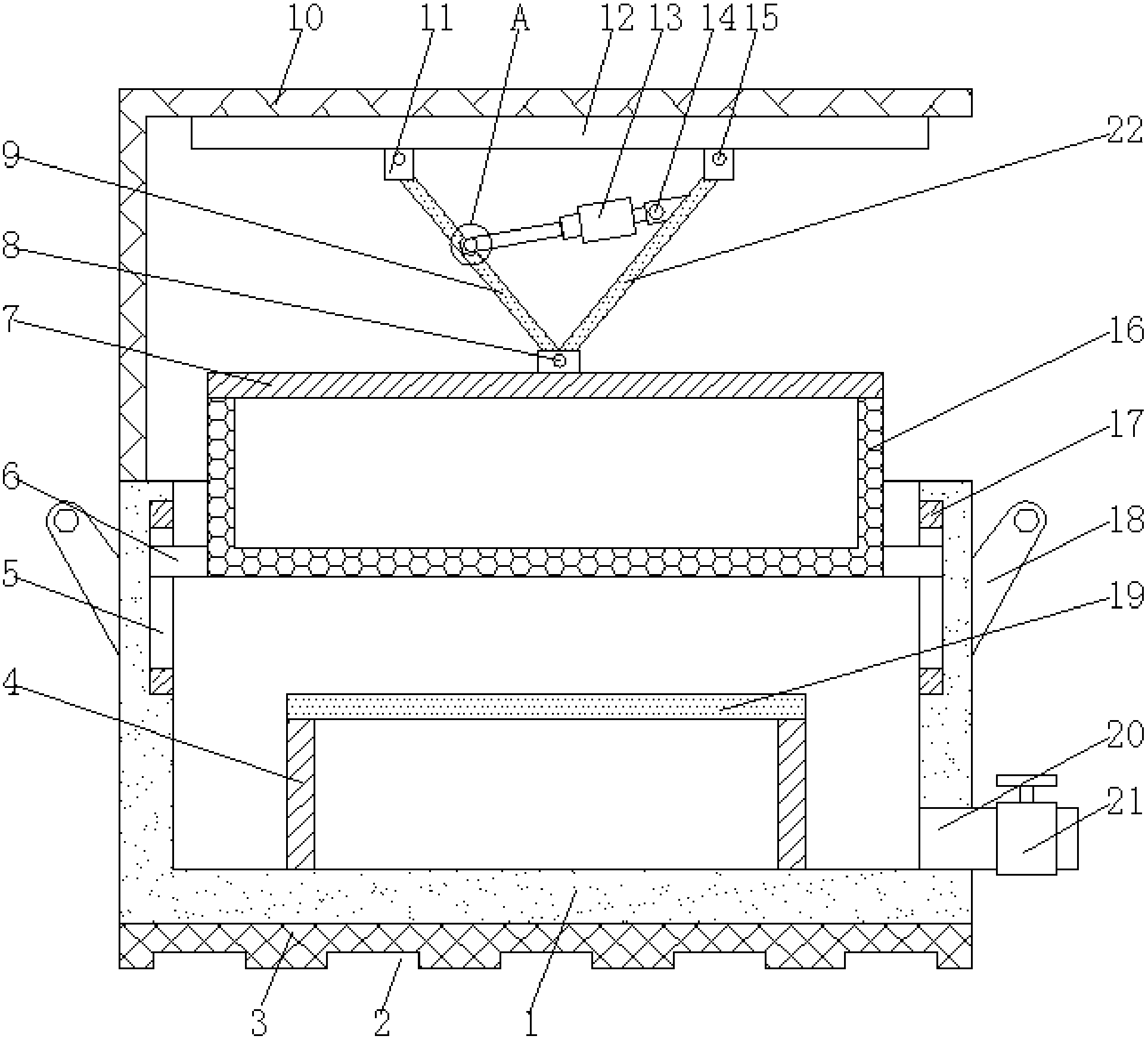

1.一种汽车坐垫用印染污水处理装置，包括污水过滤槽(1)，其特征在于：所述污水过滤槽(1)右侧面的下部固定连通有出水管(20)，所述出水管(20)的外表面固定连接有截止阀(21)，且截止阀(21)位于污水过滤槽(1)的右侧，所述污水过滤槽(1)内侧壁的上部开设有两个相对称的滑槽(5)，每个所述滑槽(5)的内部均卡接有与滑槽(5)相适配的滑杆(6)，所述污水过滤槽(1)的内部放置有呈圆柱状的过滤网(16)，两个所述滑杆(6)相互靠近的一侧面分别与过滤网(16)外侧面的下部固定连接，所述过滤网(16)的上表面固定连接有支撑杆(7)，所述污水过滤槽(1)上表面的左侧固定连接有呈L状的吊装杆(10)，所述吊装杆(10)内顶壁的中部固定连接有滑轨(12)，所述滑轨(12)的内部卡接有与滑轨(12)相适配的滑块(11)，所述支撑杆(7)的上方放置有第一连接杆(9)和第二连接杆(22)，且第一连接杆(9)与第二连接杆(22)呈对称状，所述第一连接杆(9)和第二连接杆(22)的底端均通过第一销钉8与支撑杆(7)上表面的中部相铰接，所述第一连接杆(9)的顶端和第二连接杆(22)的顶端均通过第二销钉(15)分别与滑块(11)的底端相铰接，所述第一连接杆(9)右侧面的中部开设有万向槽(24)，所述万向槽(24)的内部卡接有与万向槽(24)相适配的万向球(23)，所述第二连接杆(22)左侧面的中部通过第三销钉(14)固定铰接有电动推杆(13)，且电动推杆(13)远离第二连接杆(22)的一端与万向球(23)的外侧面固定连接。
2.根据权利要求1所述的一种汽车坐垫用印染污水 处理装置，其特征在于：所述污水过滤槽(1)的底面固定连接有防滑垫(3)，且防滑垫(3)的底面开设有等距离排列的防滑槽(2)。
3.根据权利要求1所述的一种汽车坐垫用印染污水处理装置，其特征在于：所述污水过滤槽(1)的内底壁上固定连接有两个相对称的立柱(4)，所述污水过滤槽(1)的内部放置有支撑板(19)，且两个立柱(4)的上表面均与支撑板(19)的底面固定连接。
4.根据权利要求1所述的一种汽车坐垫用印染污水处理装置，其特征在于：所述污水过滤槽(1)左右两侧面的上部均固定连接有吊装鼻(18)，且两个吊装鼻(18)位于同一水平高度。
5.根据权利要求1所述的一种汽车坐垫用印染污水处理装置，其特征在于：每个所述滑槽(5)的内部均卡接有与滑槽(5)相适配的防撞块(17)，且防撞块(17)的水平长度值与滑槽(5)的水平长度值相等。
6.根据权利要求1所述的一种汽车坐垫用印染污水处理装置，其特征在于：所述过滤网(16)上表面所在的水平面与污水过滤槽(1)内底壁所在的水平面相平行，所述吊装杆(10)上表面所在的水平面与过滤网(16)上表面所在的水平面相平行。
说明书
一种汽车坐垫用印染污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种汽车坐垫用印染污水处理装置。
背景技术
污水处理是指为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗和餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
汽车座垫就是保护汽车座椅的产品，随着经济的发达，汽车越来越普及，汽车座垫也走进人们的日常生活，成为有车一族们享受驾驶，享受舒适的车居生活必需品，现有的汽车座垫在印染时会产生大量的工业污水，这些工业污水如果直接排放则会非常污染环境，所以汽车座垫印染企业通常会先进行污水处理再排放，汽车座垫印染企业在进行污水处理时首先进行污水过滤，现有的污水过滤槽其过滤网普遍为固定结构不方便进行清理，长期使用该滤网就会使得在进行污水过滤时滤网堵塞，影响污水处理的效率，为此我们提出一种汽车坐垫用印染污水处理装置。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种汽车坐垫用印染污水处理装置，解决了现有污水处理槽过滤网为固定结构不方便清理致使过滤网堵塞，影响污水处理效率的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种汽车坐垫用印染污水处理装置，包括污水过滤槽，所述污水过滤槽右侧面的下部固定连通有出水管，所述出水管的外表面固定连接有截止阀，且截止阀位于污水过滤槽的右侧，所述污水过滤槽内侧壁的上部开设有两个相对称的滑槽，每个所述滑槽的内部均卡接有与滑槽相适配的滑杆，所述污水过滤槽的内部放置有呈圆柱状的过滤网，两个所述滑杆相互靠近的一侧面分别与过滤网外侧面的下部固定连接，所述过滤网的上表面固定连接有支撑杆，所述污水过滤槽上表面的左侧固定连接有呈L状的吊装杆，所述吊装杆内顶壁的中部固定连接有滑轨，所述滑轨的内部卡接有与滑轨相适配的滑块，所述支撑杆的上方放置有第一连接杆和第二连接杆，且第一连接杆与第二连接杆呈对称状，所述第一连接杆和第二连接杆的底端均通过第一销钉与支撑杆上表面的中部相铰接，所述第一连接杆的顶端和第二连接杆的顶端均通过第二销钉分别与滑块的底端相铰接，所述第一连接杆右侧面的中部开设有万向槽，所述万向槽的内部卡接有与万向槽相适配的万向球，所述第二连接杆左侧面的中部通过第三销钉固定铰接有电动推杆，且电动推杆远离第二连接杆的一端与万向球的外侧面固定连接。
优选的，所述污水过滤槽的底面固定连接有防滑垫，且防滑垫的底面开设有等距离排列的防滑槽。
优选的，所述污水过滤槽的内底壁上固定连接有两个相对称的立柱，所述污水过滤槽的内部放置有支撑板，且两个立柱的上表面均与支撑板的底面固定连接。
优选的，所述污水过滤槽左右两侧面的上部均固定连接有吊装鼻，且两个吊装鼻位于同一水平高度。
优选的，每个所述滑槽的内部均卡接有与滑槽相适配的防撞块，且防撞块的水平长度值与滑槽的水平长度值相等。
优选的，所述过滤网上表面所在的水平面与污水过滤槽内底壁所在的水平面相平行，所述吊装杆上表面所在的水平面与过滤网上表面所在的水平面相平行。
(三)有益效果
本实用新型提供了一种汽车坐垫用印染污水处理装置，具备以下有益效果：
(1)该汽车坐垫用印染污水处理装置，通过设置第一连接杆，在第二连接杆、电动推杆和吊装杆的作用下，能使过滤网上升和下降，从而方便用户对过滤网进行清理，有效的避免过滤网堵塞影响污水处理的效率。
(2)该汽车坐垫用印染污水处理装置，通过设置防滑垫，在防滑槽的作用下，能增加该装置与地面之间的摩擦力，有效的防止污水过滤槽滑动致使污水过滤槽中的污水洒出污染环境，通过设置支撑板，能有效的防止因过滤网内过滤的物质过多导致过滤网下沉，导致过滤网损毁，通过设置吊装鼻，能使该污水过滤槽方便的进行吊装和运输，方便用户使用，通过设置防撞块，有效的避免了滑槽的内顶壁和内底壁与滑杆相碰撞，导致滑槽或滑杆损毁，通过设置过滤网的上表面与污水过滤槽的内底壁相平行，能使过滤网与污水过滤槽相平行，有效的避免过滤网升降时卡阻在污水过滤槽中，通过设置吊装杆的上表面与过滤网的上表面相平行，能使吊装杆的上表面保持水平状态，有效的防止因吊装杆倾斜导致过滤网升降时倾斜，致使过滤网卡阻在污水过滤槽内。
