申请日2018.06.01
公开(公告)日2019.04.05
IPC分类号C02F9/10
摘要
本实用新型公开了一种带存储功能的污水除臭装置，包括除杂过滤箱、蒸发箱、冷凝箱和消毒箱，所述除杂过滤箱下方设有蒸发箱，蒸发箱右侧的排气口通过蒸汽排出管连接冷凝箱的进气端，冷凝箱底部的出液端连接消毒箱，所述蒸发箱上端两侧通过支撑柱与除杂过滤箱连接固定，蒸发箱下方设有底座，本实用新型结构简单、合理，通过除杂过滤箱对污水进行初步的过滤，然后在通过蒸发箱将水蒸发，然后再通过冷凝箱将蒸汽液化，最后通过消毒箱进行最后的消毒处理，从而消除了现有装置存在的除杂不便的问题，有助于提高装置的使用寿命，消除了现有装置杂志难以取出的问题，也提高了装置的使用寿命，实用性强，实用性强。

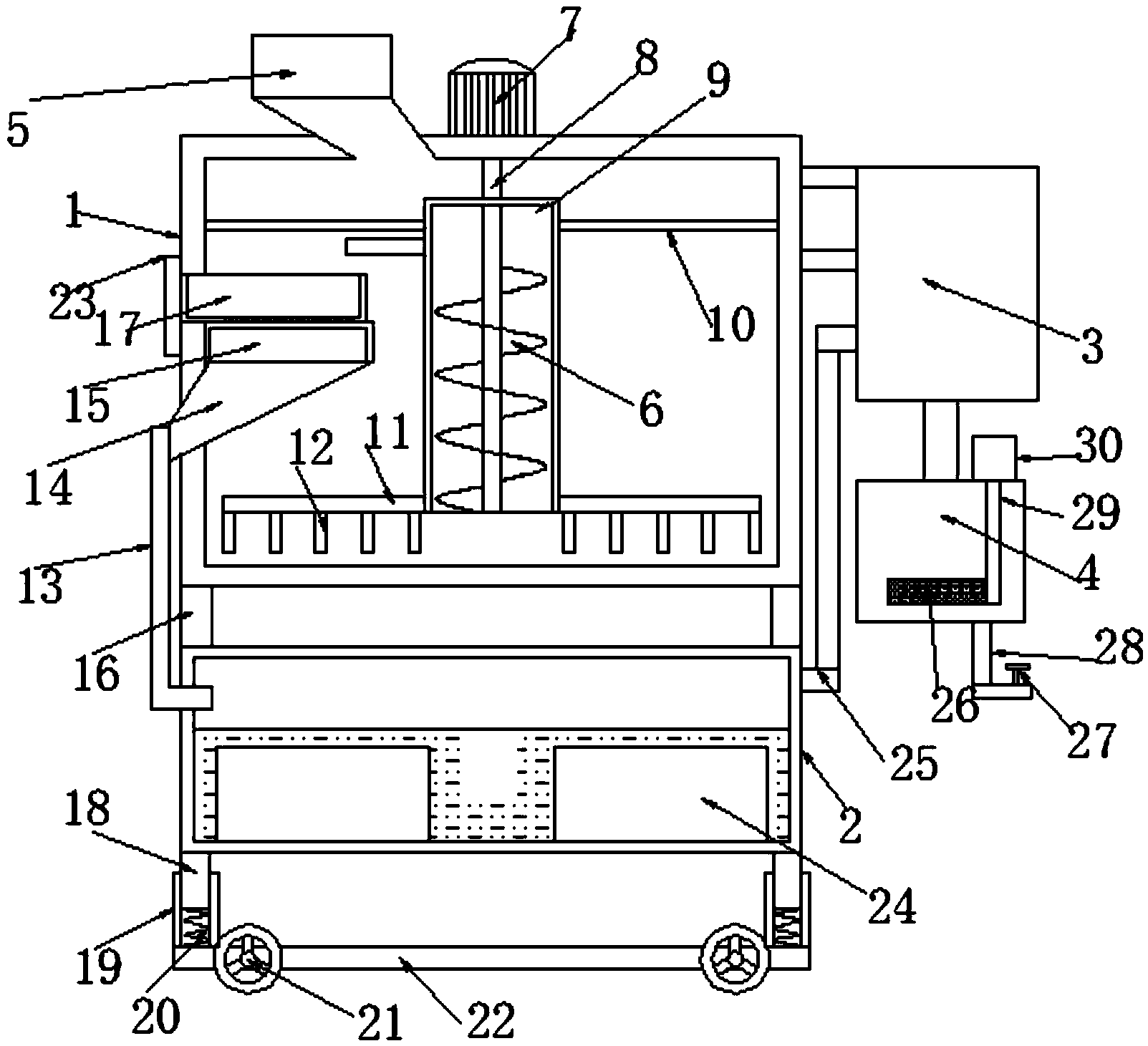

1.一种带存储功能的污水除臭装置，包括除杂过滤箱(1)、蒸发箱(2)、冷凝箱(3)和消毒箱(4)，其特征在于，所述除杂过滤箱(1)下方设有蒸发箱(2)，蒸发箱(2)右侧的排气口通过蒸汽排出管(25)连接冷凝箱(3)的进气端，冷凝箱(3)底部的出液端连接消毒箱(4)，所述蒸发箱(2)上端两侧通过支撑柱(16)与除杂过滤箱(1)连接固定，蒸发箱(2)下方设有底座(22)，蒸发箱(2)和底座(22)之间通过缓冲支架连接固定，所述蒸发箱(2)内部设有对水加热的蒸发器(24)，所述除杂过滤箱(1)左上侧设有加料斗(5)，所述除杂过滤箱(1)内部设有除杂过滤机构，除杂过滤机构包括位于除杂过滤箱(1)内部的提升筒(9)，提升筒(9)为上端封闭、下端开口的圆柱形筒体，所述提升筒(9)上端两侧通过定位杆(10)与除杂过滤箱(1)内壁连接固定，提升筒(9)顶部垂直穿设有转动轴(8)，转动轴(8)与提升筒(9)同轴设置，转动轴(8)上端穿过除杂过滤箱(1)顶部，且与驱动电机(7)的输出端连接固定，所述提升筒(9)左上侧设有排料管，排料管左下侧的除杂过滤箱(1)上活动设有过滤抽屉(17)，过滤抽屉(17)内部嵌设有过滤网，过滤抽屉(17)左端面设有活动封板(23)，所述过滤抽屉(17)所在的除杂过滤箱(1)内壁设有接水盘(15)，接水盘(15)下端设有集水斗(14)，集水斗(14)下端通过导水管(13)与蒸发箱(2)的进水端连接，所述提升筒(9)上还设有放置杂质沉积的扰流机构。
2.根据权利要求1所述的带存储功能的污水 除臭装置，其特征在于，所述底座(22)上设有方便装置搬运的滚轮(21)，滚轮(21)为自锁式滚轮。
3.根据权利要求1所述的带存储功能的污水除臭装置，其特征在于，所述缓冲支架包括对称设置在底座(22)左右两侧的支撑套(19)，支撑套(19)上端滑动设有支腿(18)，支腿(18)上端与蒸发箱(2)连接固定，支撑套(19)内部设有缓冲弹簧(20)，缓冲弹簧(20)将支撑套(19)和支腿(18)连接固定。
4.根据权利要求1所述的带存储功能的污水除臭装置，其特征在于，所述蒸发器(24)为蛇形弯管状的加热机构。
5.根据权利要求1所述的带存储功能的污水除臭装置，其特征在于，所述活动封板(23)与除杂过滤箱(1)之间设有密封垫。
6.根据权利要求1所述的带存储功能的污水除臭装置，其特征在于，所述扰流机构包括阵列分布在提升筒(9)下端外侧的扰流杆(11)，扰流杆(11)下侧面阵列分布有若干个竖杆(12)。
7.根据权利要求1所述的带存储功能的污水除臭装置，其特征在于，所述消毒箱(4)底部设有取水管(28)和位于取水管(28)上的取水阀(27)，所述消毒箱(4)中设有氧化消毒机构，氧化消毒机构包括位于消毒箱(4)内部的气体分割管(26)，气体分割管(26)表面均匀分布有气孔，气体分割管(26)右端通过供气管(29)连接臭氧发生器(30)。
说明书
一种带存储功能的污水除臭装置
技术领域
本实用新型涉及水处理技术领域，具体是一种带存储功能的污水除臭装置。
背景技术
厨余垃圾粉碎脱水后产生的污水由于微生物发酵作用存在恶臭的气味，目前污水的除臭处理一般是将沉降过滤后的污水采用生物法或化学法进行处理，消除污水中的臭味，化学法除臭存在方式方法复杂，费用高且容易产生化学试剂污染，生物法一般是利用培养基培育微生物投放到污水中，使得污水中发出气味的成分(例如硫化氢和氨气等)分解，除臭效果好但是需要定期培育微生物，成本投入高。且不论采用化学法还是采用生物法处理后的污水均没有达到排放标准，需要进行后期处理，处理工艺麻烦。
针对上述问题，现有专利公告号为CN207330413U的专利公布了一种除臭装置，这种装置采用直接加热蒸发的方式进行除臭，这种直接加热的方式会使得污水中的杂质在水底结成一层外壳，不方便后期的除杂，不利于提高装置的使用寿命。
实用新型内容
本实用新型的目的在于提供一种带存储功能的污水除臭装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种带存储功能的污水除臭装置，包括除杂过滤箱、蒸发箱、冷凝箱和消毒箱，所述除杂过滤箱下方设有蒸发箱，蒸发箱右侧的排气口通过蒸汽排出管连接冷凝箱的进气端，冷凝箱底部的出液端连接消毒箱，所述蒸发箱上端两侧通过支撑柱与除杂过滤箱连接固定，蒸发箱下方设有底座，蒸发箱和底座之间通过缓冲支架连接固定，所述蒸发箱内部设有对水加热的蒸发器，所述除杂过滤箱左上侧设有加料斗，所述除杂过滤箱内部设有除杂过滤机构，除杂过滤机构包括位于除杂过滤箱内部的提升筒，提升筒为上端封闭、下端开口的圆柱形筒体，所述提升筒上端两侧通过定位杆与除杂过滤箱内壁连接固定，提升筒顶部垂直穿设有转动轴，转动轴与提升筒同轴设置，转动轴上端穿过除杂过滤箱顶部，且与驱动电机的输出端连接固定，所述提升筒左上侧设有排料管，排料管左下侧的除杂过滤箱上活动设有过滤抽屉，过滤抽屉内部嵌设有过滤网，过滤抽屉左端面设有活动封板，所述过滤抽屉所在的除杂过滤箱内壁设有接水盘，接水盘下端设有集水斗，集水斗下端通过导水管与蒸发箱的进水端连接，所述提升筒上还设有放置杂质沉积的扰流机构。
作为本实用新型进一步的方案：所述底座上设有方便装置搬运的滚轮，滚轮为自锁式滚轮。
作为本实用新型进一步的方案：所述缓冲支架包括对称设置在底座左右两侧的支撑套，支撑套上端滑动设有支腿，支腿上端与蒸发箱连接固定，支撑套内部设有缓冲弹簧，缓冲弹簧将支撑套和支腿连接固定。
作为本实用新型进一步的方案：所述蒸发器为蛇形弯管状的加热机构。
作为本实用新型进一步的方案：所述活动封板与除杂过滤箱之间设有密封垫。
作为本实用新型进一步的方案：所述扰流机构包括阵列分布在提升筒下端外侧的扰流杆，扰流杆下侧面阵列分布有若干个竖杆。
作为本实用新型进一步的方案：所述消毒箱底部设有取水管和位于取水管上的取水阀，所述消毒箱中设有氧化消毒机构，氧化消毒机构包括位于消毒箱内部的气体分割管，气体分割管表面均匀分布有气孔，气体分割管右端通过供气管连接臭氧发生器。
与现有技术相比，本实用新型的有益效果是：本实用新型结构简单、合理，通过除杂过滤箱对污水进行初步的过滤，然后在通过蒸发箱将水蒸发，然后再通过冷凝箱将蒸汽液化，最后通过消毒箱进行最后的消毒处理，从而消除了现有装置存在的除杂不便的问题，有助于提高装置的使用寿命，另外除杂过滤箱还能对污水进行缓存，在提升筒的带动下竖杆会随之转动，进而避免存储在除杂过滤箱内部的液体出现沉淀，而且过滤抽屉的设置页方便后期将杂志取出，消除了现有装置杂志难以取出的问题，也提高了装置的使用寿命，实用性强，实用性强。
