申请日2017.12.01
公开(公告)日2018.07.17
IPC分类号C02F11/12; C02F11/00
摘要
本实用新型提供了一种超声波污泥干化设备，其包括干化箱体、超声波振荡器和回转传送带，干化箱体包括进料口、出料口、进风口和出风口。每条回转传送带包括从传送始端向传送末端延伸的水平传送段;至少两条回转传送带沿竖直方向间隔布置，且相邻两个回转传送带的水平传送段传送方向相反;进料口设置在位置最高的回转传送带的传送始端的上方，出料口设置在位置最低的回转传送带的传送末端的下方;超声波振荡器使干化箱体内的污泥振荡并产生水雾，气流把水雾从出风口带出。该种超声波污泥干化设备能源消耗少，制造成本和运营成本低;超声波可以实现细胞破壁的功能，使细胞内水分流出，从而杀死污泥中的微生物，减少微生物持续发酵而造成的污染。
权利要求书

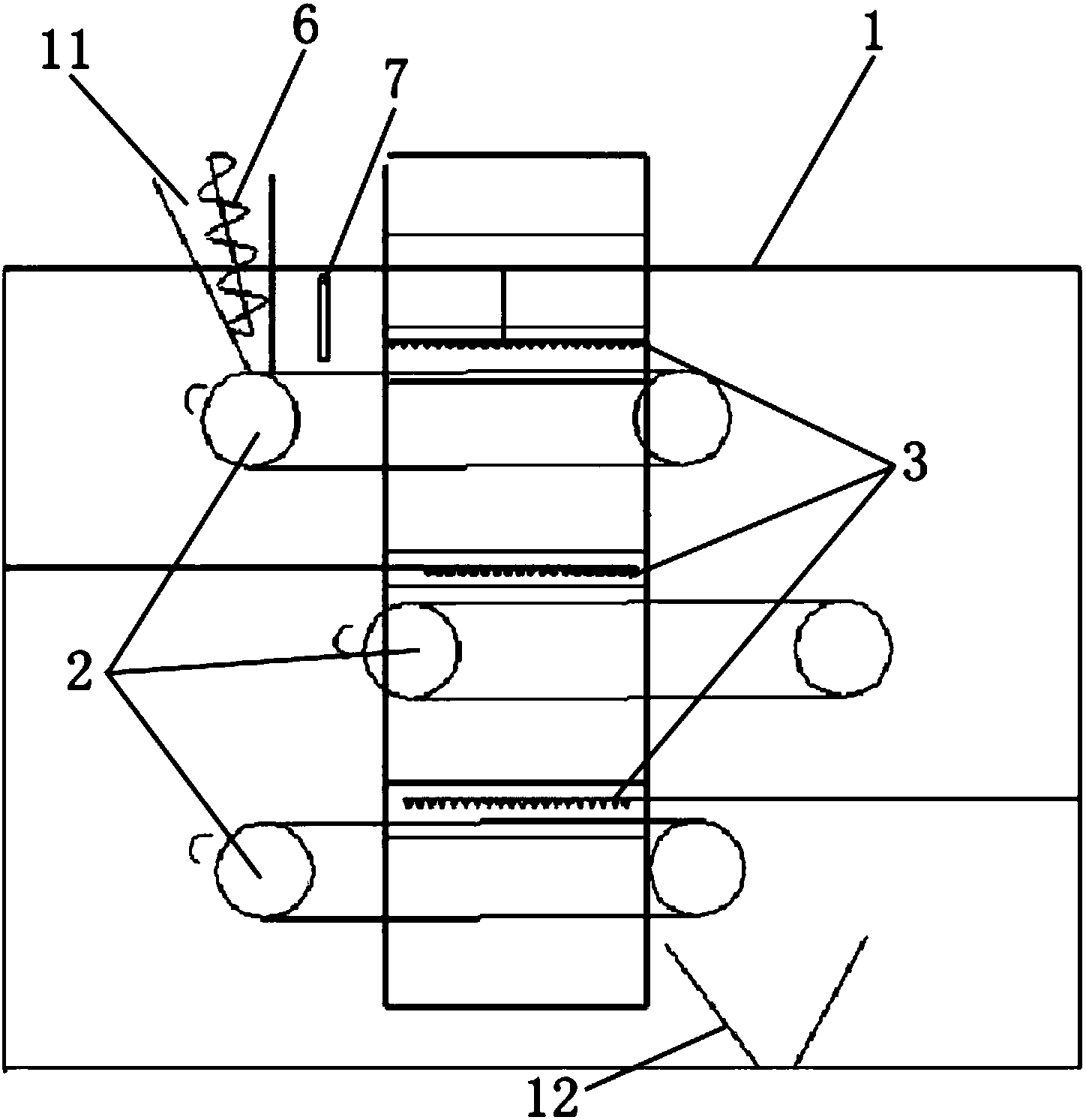

1.一种超声波污泥干化设备，其特征在于：包括干化箱体、设置在所述干化箱体内的超声波振荡器和至少两条回转传送带，所述干化箱体包括进料口、出料口、进风口和出风口;
每条所述回转传送带包括从传送始端向传送末端延伸的水平传送段;所述至少两条回转传送带沿竖直方向间隔布置，且相邻两个所述回转传送带的水平传送段传送方向相反;所述至少两条回转传送带沿长度方向上的位置相互交错，使位置较低的回转传送带的水平传送段上接近传送始端的位置形成污泥接收区，用以接收从相邻的、位置较高的回转传送带的传送末端掉落的污泥;
所述进料口设置在位置最高的回转传送带的传送始端的上方，所述出料口设置在位置最低的回转传送带的传送末端的下方;
所述超声波振荡器使所述干化箱体内的污泥振荡并产生水雾，气流从所述进风口进入并从所述出风口排出，并把水雾从所述出风口带出。
2.根据权利要求1所述的超声波污泥 干化设备，其特征在于：该超声波污泥干化设备还包括进风管道和出风管道，所述回转传送带具有限定其宽度的第一侧和第二侧，所述进风管道的进风端连通所述进风口，所述进风管道的出风端位于所述回转传送带的第一侧，所述出风管道的进风端位于所述回转传送带的第二侧，所述出风管道的出风端连通所述出风口。
3.根据权利要求1所述的超声波污泥干化设备，其特征在于：所述出风口连通有抽风装置。
4.根据权利要求1所述的超声波污泥干化设备，其特征在于：所述进风口连通有送风装置。
5.根据权利要求1所述的超声波污泥干化设备，其特征在于：所述超声波振荡器设置有多个，每条所述回转传送带的上方均设置有所述超声波振荡器。
6.根据权利要求1所述的超声波污泥干化设备，其特征在于：所述超声波振荡器为频率为1.5-2.5MHz的超声波振荡器。
7.根据权利要求1所述的超声波污泥干化设备，其特征在于：所述进料口设置有螺旋加料器。
8.根据权利要求7所述的超声波污泥干化设备，其特征在于：在位置最高的回转传送带的传送始端的上方设置有挡泥板，所述挡泥板与所述回转传送带的水平传送段之间存在间隙。
9.根据权利要求8所述的超声波污泥干化设备，其特征在于：所述挡泥板连接有高度调节机构。
10.根据权利要求1至9中任意一项所述的超声波污泥干化设备，其特征在于：该超声波污泥干化设备还包括速度控制器，所述回转传送带与所述速度控制器电连接并受控于所述速度控制器。
说明书
一种超声波污泥干化设备
技术领域
本实用新型涉及污泥处理设备领域，尤其涉及一种超声波污泥干化设备。
背景技术
随着城市发展和环境污染的加剧，我国城镇污水处理厂的建设开始加速发展。而如何处置污水处理过程中所产生的污泥也成为社会所面临的新的难题。为了降低污泥处置成本，首先需要对污泥进行脱水，减小其体积，而在机械脱水后，只有使用干化技术对污泥中的水进行蒸发后才能进一步减小污泥的体积。
而对于污泥的干化，当前一般采用太阳能热泵联合干化技术：将污泥运送至干化棚内，利用干化棚中的翻泥机将其均匀的摊开;在太阳充足的时候，直接利用太阳光对污泥进行干化，翻泥机也定时对污泥进行翻动;在太阳不足时，需要开启热泵对污泥进行加热，消耗能源较多，同时，该技术占用的土地面积较多，土地上方的空间没有得到合理的利用，且需要设置专门的翻泥机，制造成本和运营成本都较高。
实用新型内容
(一)要解决的技术问题
为了解决现有技术的上述问题，本实用新型提供了一种超声波污泥干化设备，其能源消耗少，能够充分利用土地的垂直空间，无需设置专门的翻泥机，制造成本和运营成本低。
(二)技术方案
为了达到上述的目的，本实用新型采用的主要技术方案包括：
本实用新型提供了一种超声波污泥干化设备，其包括干化箱体、设置在所述干化箱体内的超声波振荡器和至少两条回转传送带，所述干化箱体包括进料口、出料口、进风口和出风口;每条所述回转传送带包括从传送始端向传送末端延伸的水平传送段;所述至少两条回转传送带沿竖直方向间隔布置，且相邻两个所述回转传送带的水平传送段传送方向相反;所述至少两条回转传送带沿长度方向上的位置相互交错，使位置较低的回转传送带的水平传送段上接近传送始端的位置形成污泥接收区，用以接收从相邻的、位置较高的回转传送带的传送末端掉落的污泥;所述进料口设置在位置最高的回转传送带的传送始端的上方，所述出料口设置在位置最低的回转传送带的传送末端的下方;所述超声波振荡器使所述干化箱体内的污泥振荡并产生水雾，气流从所述进风口进入并从所述出风口排出，并把水雾从所述出风口带出。
进一步的，该超声波污泥干化设备还包括进风管道和出风管道，所述回转传送带具有限定其宽度的第一侧和第二侧，所述进风管道的进风端连通所述进风口，所述进风管道的出风端位于所述回转传送带的第一侧，所述出风管道的进风端位于所述回转传送带的第二侧，所述出风管道的出风端连通所述出风口。
进一步的，所述出风口连通有抽风装置。
进一步的，所述进风口连通有送风装置。
进一步的，所述超声波振荡器设置有多个，每条所述回转传送带的上方均设置有所述超声波振荡器。
进一步的，所述超声波振荡器为频率为1.5-2.5MHz的超声波振荡器。
进一步的，所述进料口设置有螺旋加料器。
进一步的，在位置最高的回转传送带的传送始端的上方设置有挡泥板，所述挡泥板与所述回转传送带的水平传送段之间存在间隙。
进一步的，所述挡泥板连接有高度调节机构。
进一步的，该超声波污泥干化设备还包括速度控制器，所述回转传送带与所述速度控制器电连接并受控于所述速度控制器。
(三)有益效果
本实用新型的有益效果是：
相对于现有技术，本实用新型的超声波污泥干化设备，其在竖直的方向上分布设置回转传送带，并使位置较低的回转传送带的传送始端位于位置较高的回转传送带的传送末端的下方，超声波振荡器能够引发污泥表面和内部发生机械震动，把污泥内的水分变成直径为4-5微米的水雾，之后往干化箱体内通入气流，气流把水雾带出干化箱体，实现对污泥的干化。该种污泥干化设备无需设置加热装置，减少能源的消耗，回转传送带在竖直方向上分布，使得土地的垂直空间得到充分的利用，铺设污泥的铺设面也足够大，同时，在污泥从位置较高的回转传送带掉落到位置较低的回转传送带时，也实现了污泥的翻转，使污泥的各个部分都被充分干化，无需设置专门的翻泥机，制造成本和运营成本都较低。
同时，超声波可以实现细胞破壁的功能，使细胞内水分流出，从而杀死污泥中的微生物，减少微生物持续发酵而造成的污染。
本实用新型的超声波污泥干化设备打破了传统的采用热能对污泥进行干化的思想格局，在低温就能够实现对污泥的干化，其构思新颖，结构合理，该种超声波污泥干化设备收集一吨水的能耗为直接采用热能蒸发一吨水的能耗的1/10-1/15，而且效率高。
