申请日2018.01.04
公开(公告)日2018.09.04
IPC分类号C02F1/00
摘要
本实用新型涉及脱硫废水三联箱领域，具体为一种新型脱硫废水三联箱的布水装置，该新型脱硫废水三联箱的布水装置，采用在三联箱主体的一侧设置由主管道和滑动管道组成的管道组件，且在主管道的两端设置由转动定位件和转动连接件组成的转动连接组件，使得主管道以及滑动管道能够绕转动连接件的转轴进行转动，从而便于人们进行角度调节，采用在三联箱主体的一侧壁设置由定位基板和驱动马达组成的转动驱动组件，将驱动马达的转轴端与转动连接件的转轴固定连接，从而使得主管道等管道组件进行角度调节更加便利，方便人们的使用。
权利要求书

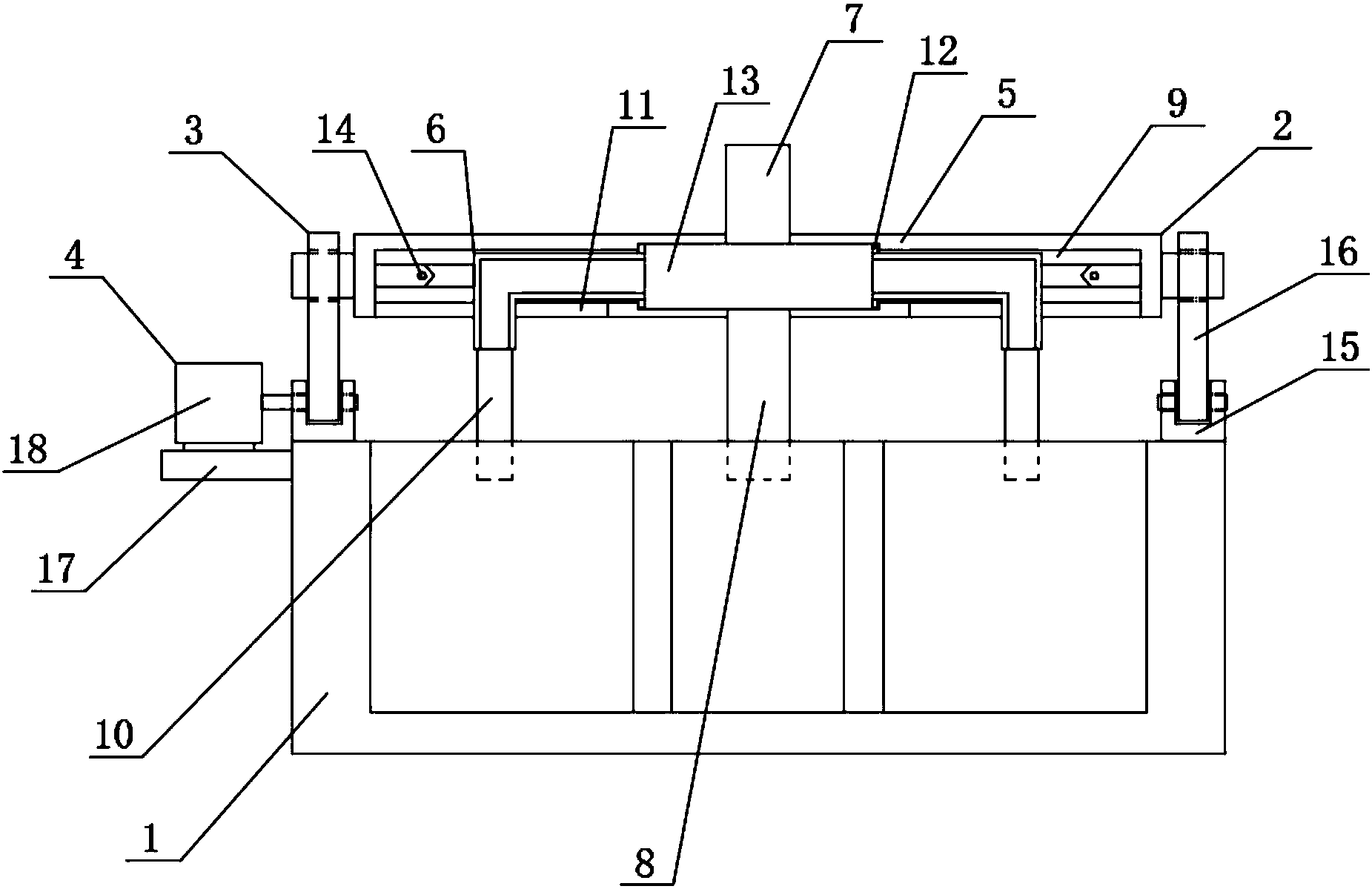

1.一种新型脱硫废水三联箱的布水装置，包括三联箱主体(1)，其特征在于：所述三联箱主体(1)的一侧表面设置有管道组件(2)，所述管道组件(2)与三联箱主体(1)的顶面之间设置有转动连接组件(3)，所述三联箱主体(1)的一侧表面与转动连接组件(3)相对应的位置设置有转动驱动组件(4)，所述管道组件(2)包括主管道(5)以及滑动管道(6)，所述主管道(5)的内部开设有输水腔室(9)，所述滑动管道(6)滑动设置在输水腔室(9)的内部，所述主管道(5)的一侧表面固定安装有进水管道(7)，所述主管道(5)位于进水管道(7)的另一侧设置有定管道(8)，所述定管道(8)的另一端延伸至三联箱主体(1)的内部，所述滑动管道(6)设置在输水腔室(9)的内部位于定管道(8)一侧，所述滑动管道(6)远离定管道(8)的一侧表面设置有输水软管(10)，所述输水软管(10)的另一端延伸至三联箱主体(1)的内部，所述主管道(5)的表面开设有与输水软管(10)相对应的滑槽(11)，所述滑动管道(6)靠近定管道(8)的端外壁固定安装有限位滑块(12)，所述输水腔室(9)的表面开设有与限位滑块(12)相对应的限位滑槽(13)，所述限位滑块(12)滑动卡接在限位滑槽(13)的内部，所述滑动管道(6)远离定管道(8)的一侧表面固定安装有电动推杆(14)，所述电动推杆(14)与输水腔室(9)相对应的侧壁固定连接。
2.根据权利要求1所述的一种新型脱硫废水三联箱的布水装置，其特征在于：所述转动连接组件(3)包括转动定位件(15)和转动连接件(16)，所述转动定位件(15)固定安装在三联箱主体(1)的顶面，所述转动连接件(16)通过转轴与转动定位件(15)转动连接，所述转动连接件(16)的另一端以及主管道(5)相对应的位置分别设置有螺纹通孔和螺纹连接柱，所述转动连接件(16)与主管道(5)之间通过螺纹通孔和螺纹连接柱螺纹固定，所述转动驱动组件(4)设置在三联箱主体(1)的一侧与转动连接件(16)相对应的位置。
3.根据权利要求1所述的一种新型脱硫废水三联箱的布水装置，其特征在于：所述转动连接组件(3)的数量为两组，且对称设置在主管道(5)的一侧表面。
4.根据权利要求2所述的一种新型脱硫废水三联箱的布水装置，其特征在于：所述转动驱动组件(4)包括定位基板(17)和驱动马达(18)，所述定位基板(17)固定安装在三联箱主体(1)的一侧表面，所述驱动马达(18)固定安装在定位基板(17)的顶面，所述驱动马达(18)的转轴端与转动连接件(16)的转轴固定连接。
说明书
一种新型脱硫废水三联箱的布水装置
技术领域
本实用新型涉及脱硫废水三联箱领域，具体为一种新型脱硫废水三联箱的布水装置。
背景技术
现有三联箱布水组件大都通过根据箱体的不同，焊接输水管道进行布水，因此结构固定，适用性低，不便于人们根据使用情况调节使用。
实用新型内容
本实用新型解决的技术问题在于克服现有技术的缺陷，提供一种新型脱硫废水三联箱的布水装置。
为实现上述目的，本实用新型提供如下技术方案：
一种新型脱硫废水三联箱的布水装置，包括三联箱主体，所述三联箱主体的一侧表面设置有管道组件，所述管道组件与三联箱主体的顶面之间设置有转动连接组件，所述三联箱主体的一侧表面与转动连接组件相对应的位置设置有转动驱动组件，所述管道组件包括主管道以及滑动管道，所述主管道的内部开设有输水腔室，所述滑动管道滑动设置在输水腔室的内部，所述主管道的一侧表面固定安装有进水管道，所述主管道位于进水管道的另一侧设置有定管道，所述定管道的另一端延伸至三联箱主体的内部，所述滑动管道设置在输水腔室的内部位于定管道一侧，所述滑动管道远离定管道的一侧表面设置有输水软管，所述输水软管的另一端延伸至三联箱主体的内部，所述主管道的表面开设有与输水软管相对应的滑槽，所述滑动管道靠近定管道的端外壁固定安装有限位滑块，所述输水腔室的表面开设有与限位滑块相对应的限位滑槽，所述限位滑块滑动卡接在限位滑槽的内部，所述滑动管道远离定管道的一侧表面固定安装有电动推杆，所述电动推杆与输水腔室相对应的侧壁固定连接。
优选的，所述转动连接组件包括转动定位件和转动连接件，所述转动定位件固定安装在三联箱主体的顶面，所述转动连接件通过转轴与转动定位件转动连接，所述转动连接件的另一端以及主管道相对应的位置分别设置有螺纹通孔和螺纹连接柱，所述转动连接件与主管道之间通过螺纹通孔和螺纹连接柱螺纹固定，所述转动驱动组件设置在三联箱主体的一侧与转动连接件相对应的位置。
优选的，所述转动连接组件的数量为两组，且对称设置在主管道的一侧表面。
优选的，所述转动驱动组件包括定位基板和驱动马达，所述定位基板固定安装在三联箱主体的一侧表面，所述驱动马达固定安装在定位基板的顶面，所述驱动马达的转轴端与转动连接件的转轴固定连接。
与现有技术相比，本实用新型的有益效果是：该新型脱硫废水三联箱的布水装置，采用在三联箱主体的一侧设置由主管道和滑动管道组成的管道组件，且在主管道的两端设置由转动定位件和转动连接件组成的转动连接组件，使得主管道以及滑动管道能够绕转动连接件的转轴进行转动，从而便于人们进行角度调节，采用在三联箱主体的一侧壁设置由定位基板和驱动马达组成的转动驱动组件，将驱动马达的转轴端与转动连接件的转轴固定连接，从而使得主管道等管道组件进行角度调节更加便利，方便人们的使用，同时采用在主管道内部开设输水腔室进行滑动管道的滑动安装，且在其内部相对应的一侧设置限位滑槽和限位滑块，进行位置限定，使得滑动管道能够沿限位滑槽进行移动，且在滑动管道的另一端设置电动推杆，对滑动管道进行驱动，从而便于人们进行调节使用，通过在主管道的表面设置定管道和进水管道以及在滑动管道表面设置输水软管，进行与三联箱主体的连接，方便人们根据三联箱的不同，调节输水软管与定管道之间的间距。
