申请日2018.01.04
公开(公告)日2018.08.31
IPC分类号B01D46/10; B01D53/02; B08B9/093
摘要
一种带有自清洗功能的化学废水回收净化池。属于化工设备领域。它解决了现有化学废水回收净化池的清洗工作一般都是由人工完成，不仅给工作人员增加了体力负担，且容易对工作人员的皮肤造成肤质损伤的问题。该带有自清洗功能的化学废水回收净化池的两个导轨对称设置在长方形水池的两个内壁上，且每个导轨沿长度方向的中心线与长方形水池沿长度方向的中心线平行，水管的一端通过一个吊架与从动轮的轮轴连接，水管的另一端通过另一吊架与所述移动机构连接，从动轮设置在一个导轨上，所述移动机构设置在另一个导轨上，水管上沿其长度方向设有多组喷嘴。本实用新型具有能够替代人工进行净化池内的清洗工作的优点。
权利要求书

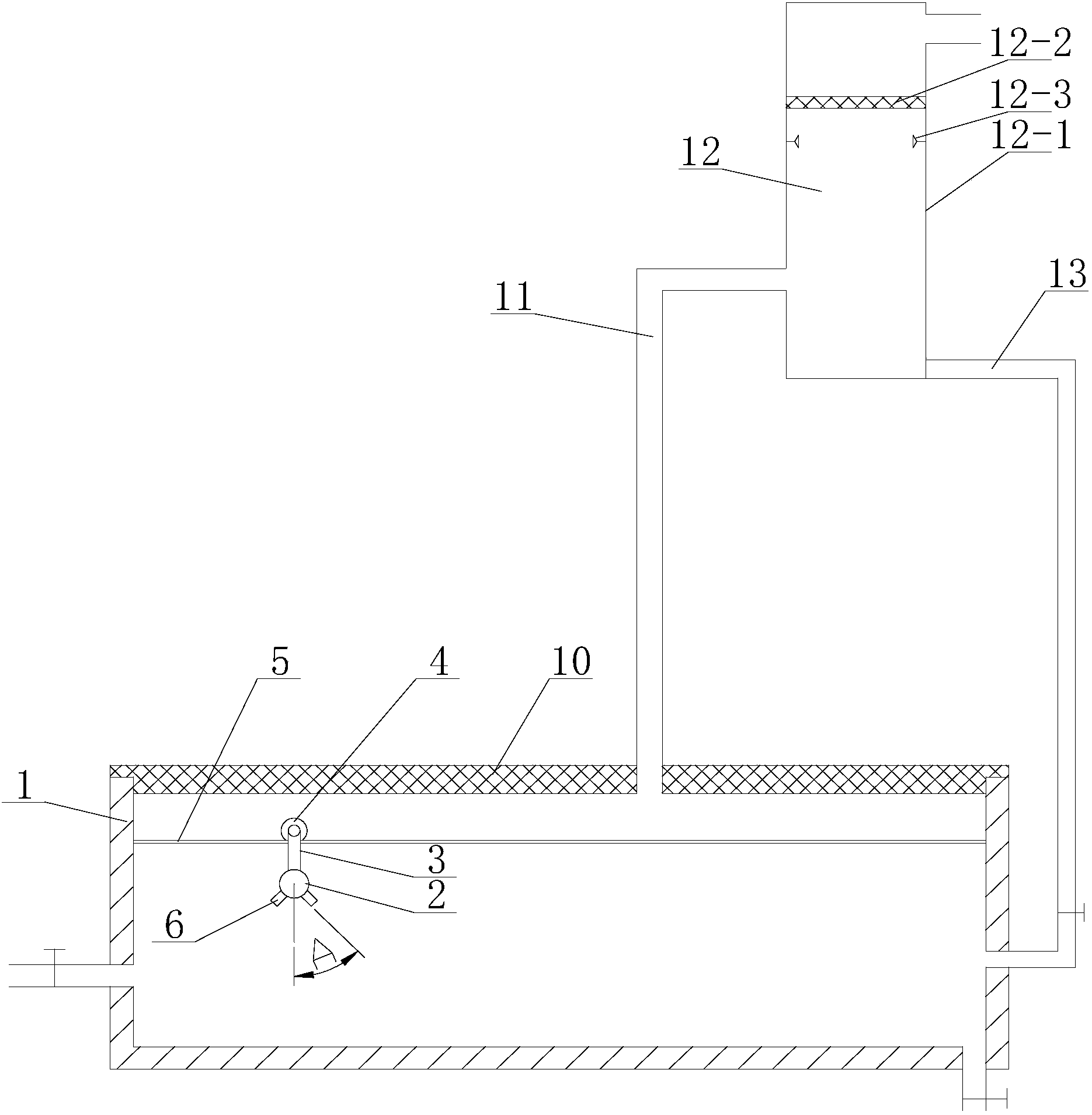

1.一种带有自清洗功能的化学废水回收净化池，其特征在于：所述一种带有自清洗功能的化学废水回收净化池包括长方形水池(1)、水管(2)、两个吊架(3)、从动轮(4)、移动机构、两个导轨(5)和多组喷嘴，两个导轨(5)对称设置在长方形水池(1)的两个内壁上，且每个导轨(5)沿长度方向的中心线与长方形水池(1)沿长度方向的中心线平行，水管(2)的一端通过一个吊架(3)与从动轮(4)的轮轴连接，水管(2)的另一端通过另一吊架(3)与所述移动机构连接，从动轮(4)设置在一个导轨(5)上，所述移动机构设置在另一个导轨(5)上，水管(2)上沿其长度方向设有多组喷嘴。
2.根据权利要求1所述一种带有自清洗功能的化学废水回收净化池，其特征在于：每组所述喷嘴由两个呈八字形设置的喷嘴(6)组成。
3.根据权利要求2所述一种带有自清洗功能的化学废水回收净化池，其特征在于：喷嘴(6)与竖直面的夹角(A)为30°～45°。
4.根据权利要求1所述一种带有自清洗功能的化学废水回收净化池，其特征在于：所述移动机构包括驱动电机(7)、滑动小车(8)和主动轮(9)，滑动小车(8)和主动轮(9)均设置在导轨(5)上，驱动电机(7)设置在滑动小车(8)上，滑动小车(8)的转动轴与主动轮(9)连接，滑动小车(8)与吊架(3)的上端连接，吊架(3)的下端与水管(2)连接。
5.根据权利要求1所述一种带有自清洗功能的化学废水回收净化池，其特征在于：所述一种带有自清洗功能的化学废水回收净化池还包括密封盖(10)、导气管(11)、气体净化塔(12)和管路(13)，密封盖(10)盖装在水池(1)的开口处，气体净化塔(12)的进气口通过导气管(11)与密封盖(10)的出气口连接，气体净化塔(12)的排液口通过管路(13)与水池(1)的进液口连接。
6.根据权利要求5所述一种带有自清洗功能的化学废水回收净化池，其特征在于：气体净化塔(12)包括塔体(12-1)、过滤网(12-2)和多个水雾喷头(12-3)，过滤网(12-2)设置在塔体(12-1)内的上部，多个水雾喷头(12-3)安装在塔体(12-1)内壁的上部，且水雾喷头(12-3)位于过滤网(12-2)的下方。
说明书
一种带有自清洗功能的化学废水回收净化池
技术领域
本实用新型涉及一种化学废水回收净化池，具体涉及一种带有自清洗功能的化学废水回收净化池，属于化工设备领域。
背景技术
化工产品生产过程中会产生大量的化学废水，这些废水不能直接排放到室外环境中，需要统一收集起来，然后进行净化处理才能进行排放。化学废水回收净化池在使用一段时间后，必须对其内部进行清洗，以保证其能够具有足够长的使用寿命。然而，现有化学废水回收净化池的清洗工作一般都是由人工完成，这不仅给工作人员增加了体力负担，且清洗过程中池内残留的化学废水很容易对工作人员的皮肤造成肤质及损伤，给工作人员的身体健康带来了安全隐患。
实用新型内容
本实用新型为解决现有化学废水回收净化池的清洗工作一般都是由人工完成，这不仅给工作人员增加了体力负担，且清洗过程中池内残留的化学废水很容易对工作人员的皮肤造成肤质损伤，给工作人员的身体健康带来了安全隐患的问题，进而提出一种带有自清洗功能的化学废水回收净化池。
本实用新型为解决上述问题采取的技术方案是：本实用新型包括长方形水池、水管、两个吊架、从动轮、移动机构、两个导轨和多组喷嘴，两个导轨对称设置在长方形水池的两个内壁上，且每个导轨沿长度方向的中心线与长方形水池沿长度方向的中心线平行，水管的一端通过一个吊架与从动轮的轮轴连接，水管的另一端通过另一吊架与所述移动机构连接，从动轮设置在一个导轨上，所述移动机构设置在另一个导轨上，水管上沿其长度方向设有多组喷嘴。
进一步的，每组所述喷嘴由两个呈八字形设置的喷嘴组成。
进一步的，喷嘴与竖直面的夹角为30°～45°。
进一步的，所述移动机构包括驱动电机、滑动小车和主动轮，滑动小车和主动轮均设置在导轨上，驱动电机设置在滑动小车上，滑动小车的转动轴与主动轮连接，滑动小车与吊架的上端连接，吊架的下端与水管连接。
进一步的，本实用新型还包括密封盖、导气管、气体净化塔和管路，密封盖盖装在水池的开口处，气体净化塔的进气口通过导气管与密封盖的出气口连接，气体净化塔的排液口通过管路与水池的进液口连接。
进一步的，气体净化塔包括塔体、过滤网和多个水雾喷头，过滤网设置在塔体内的上部，多个水雾喷头安装在塔体内壁的上部，且水雾喷头位于过滤网的下方。
本实用新型的有益效果是：1、本实用新型能够替代人工进行净化池内的清洗工作，不仅避免工作人员被残留化学废水损害，同时提高了清洁效率;2、本实用新型能够将水池内产生的化学废气进行回收和净化，净化后的气体可以安全排出，净化后的废液回到水池内等待净化处理。
