申请日2018.01.04
公开(公告)日2018.08.31
IPC分类号C02F9/10
摘要
本实用新型公开了一种光学玻璃打磨废水处理装置，包括箱体，所述箱体内设有搅拌腔，所述搅拌腔的一侧设有沉淀箱，所述沉淀箱内设有沉淀腔，所述沉淀箱与箱体相对的侧壁上对称固定连接有固定杆，所述箱体的侧壁上设有两个固定杆相对应的固定槽，两个所述固定杆分别与两个固定槽滑动连接，所述固定杆通过定位机构固定连接在固定槽内，所述沉淀箱与箱体之间设有第一水管，所述第一水管的一端贯穿沉淀箱并与沉淀腔连通，所述第一水管的另一端贯穿箱体并与搅拌腔连通。本实用新型结构简单，操作方便，能够在将玻璃渣过滤的同时对废水进行深层的处理，避免了废水的二次污染，有效地节约了水资源。
权利要求书

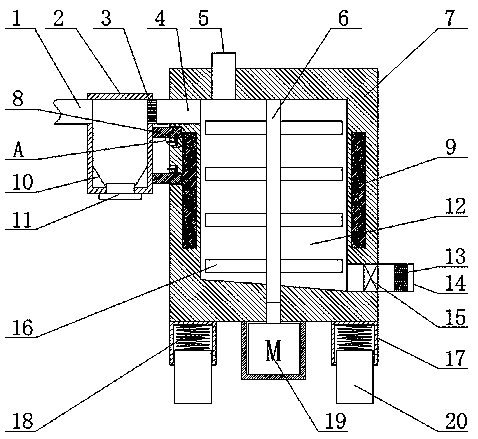

1.一种光学玻璃打磨废水处理装置，包括箱体(7)，其特征在于，所述箱体(7)内设有搅拌腔(12)，所述搅拌腔(12)的一侧设有沉淀箱(2)，所述沉淀箱(2)内设有沉淀腔，所述沉淀箱(2)与箱体(7)相对的侧壁上对称固定连接有固定杆(8)，所述箱体(7)的侧壁上设有两个固定杆(8)相对应的固定槽，两个所述固定杆(8)分别与两个固定槽滑动连接，所述固定杆(8)通过定位机构固定连接在固定槽内，所述沉淀箱(2)与箱体(7)之间设有第一水管(4)，所述第一水管(4)的一端贯穿沉淀箱(2)并与沉淀腔连通，所述第一水管(4)的另一端贯穿箱体(7)并与搅拌腔(12)连通，所述第一水管(4)位于沉淀腔内的开口内固定连接有滤渣网(3)，所述沉淀箱(2)的侧壁上设有第二水管(1)，所述第二水管(1)贯穿沉淀箱(2)并与沉淀腔连通，所述沉淀箱(2)的下端设有排渣口，所述沉淀腔的内侧壁上固定连接有与排渣口位置相对应的漏斗(10)，所述排渣口的内侧壁上设有内螺纹，所述排渣口内螺纹连接有防漏塞(11)，所述搅拌腔(12)内竖直设有转轴(6)，所述转轴(6)的两端分别转动连接在搅拌腔(12)的上下端内侧壁上，所述转轴(6)上等距固定连接有多排搅拌叶片(16)，所述箱体(7)的下端设有电机(19)，所述电机(19)的输出轴贯穿箱体(7)的下端并与转轴(6)的下端固定连接，箱体(7)的上端设有加药管(5)，所述加药管(5)贯穿箱体(7)并与搅拌腔(12)连通，所述箱体(7)靠近下端的侧壁上设有出水管(14)，所述出水管(14)贯穿箱体(7)并与搅拌腔(12)连通，所述出水管(14)上设有阀门(15)，所述出水管(14)远离箱体(7)的一端的开口内固定连接有活性炭过滤层(13)，所述箱体(7)的下端设有多个缓冲机构，所述箱体(7)的侧壁内设有加热装置(9)。
2.根据权利要求1所述的一种光学玻璃打磨废水处理装置，其特征在于，所述定位机构包括定位销(21)，所述箱体(7)的侧壁上设有限位槽(24)，所述限位槽(24)的内侧壁上设有与固定槽连通的滑孔，所述定位销(21)滑动连接在滑孔内，所述限位槽(24)的内侧壁上固定连接有导向杆(26)，所述定位销(21)的一端设有与导向杆(26)位置相对应的导向槽(22)，所述导向杆(26)与导向槽(22)滑动连接，所述限位槽(24)内滑动连接有拉杆(23)，所述拉杆(23)的一端固定连接在定位销(21)的侧壁上，所述固定杆(8)的侧壁上设有与定位销(21)位置相对应的定位槽，所述定位销(21)与定位槽滑动连接，所述导向杆(26)上套接有第一弹簧(25)，所述第一弹簧(25)的一端与定位销(21)相抵，所述第一弹簧(25)的另一端与限位槽(24)的内侧壁相抵。
3.根据权利要求1所述的一种光学玻璃打磨废水处理装置，其特征在于，所述缓冲机构包括滑套(17)，所述滑套(17)内滑动连接有支柱(20)，所述滑套(17)的内顶部固定连接有第二弹簧(18)，所述第二弹簧(18)远离滑套(17)内顶部的一端固定连接在支柱(20)上。
4.根据权利要求1所述的一种光学玻璃打磨废水处理装置，其特征在于，所述电机(19)的外侧设有机箱，所述机箱固定连接在箱体(7)的下端，所述机箱的内侧壁上设有隔音层。
5.根据权利要求1所述的一种光学玻璃打磨废水处理装置，其特征在于，所述加热装置(9)为电加热棒。
6.根据权利要求1所述的一种光学玻璃打磨废水处理装置，其特征在于，所述搅拌腔(12)的内底部为斜面。
说明书
一种光学玻璃打磨废水处理装置
技术领域
本实用新型涉及废水处理装置技术领域，尤其涉及一种光学玻璃打磨废水处理装置。
背景技术
光学玻璃在初步加工好后，表面一般是极其粗糙的，想要得到光滑的玻璃就必须对玻璃的表面进行打磨，而打磨时需要用水清洗和对打磨工具降温，这样的用水量非常大，若不对废水进行收集和再利用就会造成资源的浪费，现有的玻璃打磨废水处理装置大多只进是将废水内的玻璃渣进行简单的过滤，这样的处理并不能对废水清理干净，会造成二次污染的发生，影响环境。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点和问题，而提出的一种光学玻璃打磨废水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种光学玻璃打磨废水处理装置，包括箱体，所述箱体内设有搅拌腔，所述搅拌腔的一侧设有沉淀箱，所述沉淀箱内设有沉淀腔，所述沉淀箱与箱体相对的侧壁上对称固定连接有固定杆，所述箱体的侧壁上设有两个固定杆相对应的固定槽，两个所述固定杆分别与两个固定槽滑动连接，所述固定杆通过定位机构固定连接在固定槽内，所述沉淀箱与箱体之间设有第一水管，所述第一水管的一端贯穿沉淀箱并与沉淀腔连通，所述第一水管的另一端贯穿箱体并与搅拌腔连通，所述第一水管位于沉淀腔内的开口内固定连接有滤渣网，所述沉淀箱的侧壁上设有第二水管，所述第二水管贯穿沉淀箱并与沉淀腔连通，所述沉淀箱的下端设有排渣口，所述沉淀腔的内侧壁上固定连接有与排渣口位置相对应的漏斗，所述排渣口的内侧壁上设有内螺纹，所述排渣口内螺纹连接有防漏塞，所述搅拌腔内竖直设有转轴，所述转轴的两端分别转动连接在搅拌腔的上下端内侧壁上，所述转轴上等距固定连接有多排搅拌叶片，所述箱体的下端设有电机，所述电机的输出轴贯穿箱体的下端并与转轴的下端固定连接，箱体的上端设有加药管，所述加药管贯穿箱体并与搅拌腔连通，所述箱体靠近下端的侧壁上设有出水管，所述出水管贯穿箱体并与搅拌腔连通，所述出水管上设有阀门，所述出水管远离箱体的一端的开口内固定连接有活性炭过滤层，所述箱体的下端设有多个缓冲机构，所述箱体的侧壁内设有加热装置。
优选的，所述定位机构包括定位销，所述箱体的侧壁上设有限位槽，所述限位槽的内侧壁上设有与固定槽连通的滑孔，所述定位销滑动连接在滑孔内，所述限位槽的内侧壁上固定连接有导向杆，所述定位销的一端设有与导向杆位置相对应的导向槽，所述导向杆与导向槽滑动连接，所述限位槽内滑动连接有拉杆，所述拉杆的一端固定连接在定位销的侧壁上，所述固定杆的侧壁上设有与定位销位置相对应的定位槽，所述定位销与定位槽滑动连接，所述导向杆上套接有第一弹簧，所述第一弹簧的一端与定位销相抵，所述第一弹簧的另一端与限位槽的内侧壁相抵。
优选的，所述缓冲机构包括滑套，所述滑套内滑动连接有支柱，所述滑套的内顶部固定连接有第二弹簧，所述第二弹簧远离滑套内顶部的一端固定连接在支柱上。
优选的，所述电机的外侧设有机箱，所述机箱固定连接在箱体的下端，所述机箱的内侧壁上设有隔音层。
优选的，所述加热装置为电加热棒。
优选的，所述搅拌腔的内底部为斜面。
本实用新型结构简单，操作方便，在使用时让加热装置对搅拌腔预热，然后将废水通过第二水管进入沉淀箱，再通过滤渣网将玻璃渣过滤至沉淀箱内，当玻璃渣在沉淀腔内满了时，打开防漏塞，将玻璃渣取出。然后过滤后的废水通过第一水管进入搅拌腔，然后通过加药管向搅拌腔内加入净化废水的化学药剂，然后打开电机，使转轴带动搅拌叶片转动，进而使药剂与废水充分接触反应，清除废水内的杂质和有害物质，待反应完成后，打开阀门，将反应后的水通过出水管排出箱体，在经过出水管时，反应后的水通过活性炭过滤层的作用，将水分中的细微杂质和气味去除。本实用新型结构简单，操作方便，能够在将玻璃渣过滤的同时对废水进行深层的处理，避免了废水的二次污染，有效地节约了水资源。
