申请日2018.01.04
公开(公告)日2018.09.04
IPC分类号C02F9/04; B01F7/16; B01F7/18; C02F103/24
摘要
本实用新型涉及废水处理设备技术领域，尤其是一种裘皮废水循环再利用的废水处理设备，包括过滤箱、沉淀箱和中和箱，所述过滤箱、沉淀箱和中和箱均设置为圆柱形箱体，所述过滤箱内间隔设置水平放置的有第一过滤板与第二过滤板，且第一过滤板位于第二过滤板的上方，所述过滤箱的底部一侧通过第一连接管与沉淀箱的顶部连接，且第一连接管与过滤箱的连接口位于第二过滤板的下方，所述沉淀箱的顶部盖设有盖板。本实用新型具有结构简单、使用方便的优点，能够对裘皮废水进行一系列的处理使其能够再次投入使用，并且在废水处理过程中产生的沉淀物也方便进行清理，便于实际的处理使用。
权利要求书

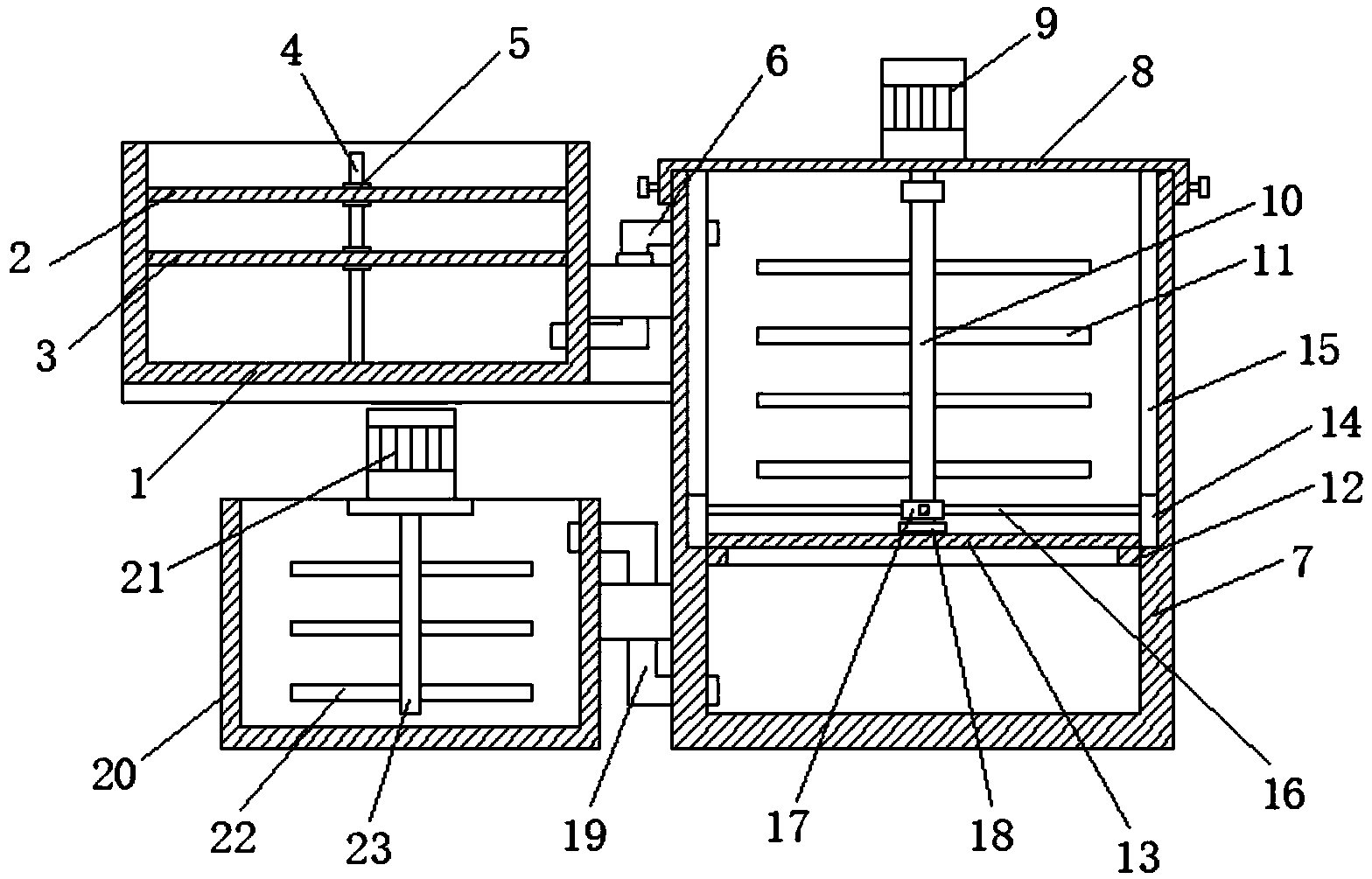

1.一种裘皮废水循环再利用的废水处理设备，包括过滤箱(1)、沉淀箱(7)和中和箱(20)，所述过滤箱(1)、沉淀箱(7)和中和箱(20)均设置为圆柱形箱体，其特征在于，所述过滤箱(1)内间隔设置水平放置的有第一过滤板(2)与第二过滤板(3)，且第一过滤板(2)位于第二过滤板(3)的上方，所述过滤箱(1)的底部一侧通过第一连接管(6)与沉淀箱(7)的顶部连接，且第一连接管(6)与过滤箱(1)的连接口位于第二过滤板(3)的下方;
所述沉淀箱(7)的顶部盖设有盖板(8)，所述盖板(8)的周向侧边通过多个螺栓与沉淀箱(7)连接，所述盖板(8)的中部设置有第一电机(9)，所述第一电机(9)底面的输出轴上通过联轴器连接有竖直设置的第一搅拌轴(10)，所述第一搅拌轴(10)插设在沉淀箱(7)的内部并且周边设置有多个第一搅拌杆(11)，所述沉淀箱(7)内部的底部设置有环形限位板(12)，所述环形限位板(12)的上方放置有第三过滤板(13)，所述第三过滤板(13)顶面的侧边间隔设置有多个滑动压块(14)，且沉淀箱(7)的内壁上间隔且竖直开设有与多个滑动压块(14)配合连接的滑槽(15)，多个滑动压块(14)顶部的内侧均连接有水平设置的连接杆(16)，且多个连接杆(16)远离滑动压块(14)的一端共同连接有竖直设置的限位套管(17)，所述限位套管(17)与第一搅拌轴(10)为同心设置，所述第一搅拌轴(10)的底端贯穿限位套管(17)并连接有限位块(18);
所述沉淀箱(7)的底部通过第二连接管(19)与中和箱(20)的顶部连接，且第二连接管(19)与沉淀箱(7)的连接口位于第三过滤板(13)的下方，所述第一连接管(6)与第二连接管(19)上均设置有水泵，所述中和箱(20)内设置有搅拌机构。
2.根据权利要求1所述的一种裘皮废水循环再利用的废水处理设备，其特征在于，所述过滤箱(1)的中部竖直设置有螺纹杆(4)，所述螺纹杆(4)与过滤箱(1)为同心设置，且第一过滤板(2)与第二过滤板(3)的中部均竖直设置有连接套管(5)，所述连接套管(5)套设在螺纹杆(4)的外部并与其螺纹连接。
3.根据权利要求1所述的一种裘皮废水循环再利用的废水处理设备，其特征在于，所述第一过滤板(2)的滤孔直径大于第二过滤板(3)的滤孔直径。
4.根据权利要求1所述的一种裘皮废水循环再利用的废水处理设备，其特征在于，所述限位块(18)与第一搅拌轴(10)的底部之间采用螺纹连接。
5.根据权利要求1所述的一种裘皮废水循环再利用的废水处理设备，其特征在于，所述搅拌机构包括竖直设置在中和箱(20)内部的第二搅拌轴(23)，所述第二搅拌轴(23)的顶端与第二电机(21)的输出轴连接，且第二搅拌轴(23)的侧边间隔设置有多个第二搅拌杆(22)。
说明书
一种裘皮废水循环再利用的废水处理设备
技术领域
本实用新型涉及废水处理设备技术领域，尤其涉及一种裘皮废水循环再利用的废水处理设备。
背景技术
在现有技术中，裘革生产过程中会产生很多工业废水，尤其是在硝皮、染色工艺当中产生的废水，含有大量蛋白质、皮屑等易腐败有机质及硫化物等有毒物质，使裘革工业成为我国环境污染的行业。目前，目前用于裘革废水处理的设备结构都较为单一，不便于对废水处理过中产生的沉淀物进行处理，不能够满足实际的使用需求。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的不便于实际使用的缺点，而提出的一种裘皮废水循环再利用的废水处理设备。
为了实现上述目的，本实用新型采用了如下技术方案：
设计一种裘皮废水循环再利用的废水处理设备，包括过滤箱、沉淀箱和中和箱，所述过滤箱、沉淀箱和中和箱均设置为圆柱形箱体，所述过滤箱内间隔设置水平放置的有第一过滤板与第二过滤板，且第一过滤板位于第二过滤板的上方，所述过滤箱的底部一侧通过第一连接管与沉淀箱的顶部连接，且第一连接管与过滤箱的连接口位于第二过滤板的下方;
所述沉淀箱的顶部盖设有盖板，所述盖板的周向侧边通过多个螺栓与沉淀箱连接，所述盖板的中部设置有第一电机，所述第一电机底面的输出轴上通过联轴器连接有竖直设置的第一搅拌轴，所述第一搅拌轴插设在沉淀箱的内部并且周边设置有多个第一搅拌杆，所述沉淀箱内部的底部设置有环形限位板，所述环形限位板的上方放置有第三过滤板，所述第三过滤板顶面的侧边间隔设置有多个滑动压块，且沉淀箱的内壁上间隔且竖直开设有与多个滑动压块配合连接的滑槽，多个滑动压块顶部的内侧均连接有水平设置的连接杆，且多个连接杆远离滑动压块的一端共同连接有竖直设置的限位套管，所述限位套管与第一搅拌轴为同心设置，所述第一搅拌轴的底端贯穿限位套管并连接有限位块;
所述沉淀箱的底部通过第二连接管与中和箱的顶部连接，且第二连接管与沉淀箱的连接口位于第三过滤板的下方，所述第一连接管与第二连接管上均设置有水泵，所述中和箱内设置有搅拌机构。
优选的，所述过滤箱的中部竖直设置有螺纹杆，所述螺纹杆与过滤箱为同心设置，且第一过滤板与第二过滤板的中部均竖直设置有连接套管，所述连接套管套设在螺纹杆的外部并与其螺纹连接。
优选的，所述第一过滤板的滤孔直径大于第二过滤板的滤孔直径。
优选的，所述限位块与第一搅拌轴的底部之间采用螺纹连接。
优选的，所述搅拌机构包括竖直设置在中和箱内部的第二搅拌轴，所述第二搅拌轴的顶端与第二电机的输出轴连接，且第二搅拌轴的侧边间隔设置有多个第二搅拌杆。
本实用新型提出的一种裘皮废水循环再利用的废水处理设备，有益效果在于：本实用新型具有结构简单、使用方便的优点，能够对裘皮废水进行一系列的处理使其能够再次投入使用，并且在废水处理过程中产生的沉淀物也方便进行清理，便于实际的处理使用。
