申请日2018.01.04
公开(公告)日2018.09.04
IPC分类号B01D33/067; B01D33/80; C02F1/00
摘要
本实用新型涉及废水处理技术领域，尤其是一种生产裘皮排出废水处理系统中使用的废水过滤，包括过滤箱，所述过滤箱竖直安装在支撑架上，所述过滤箱内部设有不封顶的过滤桶，所述过滤桶的底部垂直连接有转轴，所述转轴远离过滤桶的一端转动连接在过滤箱内部底端，所述过滤桶的侧壁上由内至外分别竖直开设有第三安装槽、第二安装槽和第一安装槽，所述第三安装槽、第二安装槽、第一安装槽、过滤桶及过滤箱之间通过通孔相互连通，所述第三安装槽、第二安装槽与第一安装槽内部依次滑动插装有第三过滤盒、第二过滤盒和第一过滤盒。本实用新型，结构简单，操作便捷，制作成本低，过滤效果好，同时有效的缩短了废水过滤时间。
权利要求书

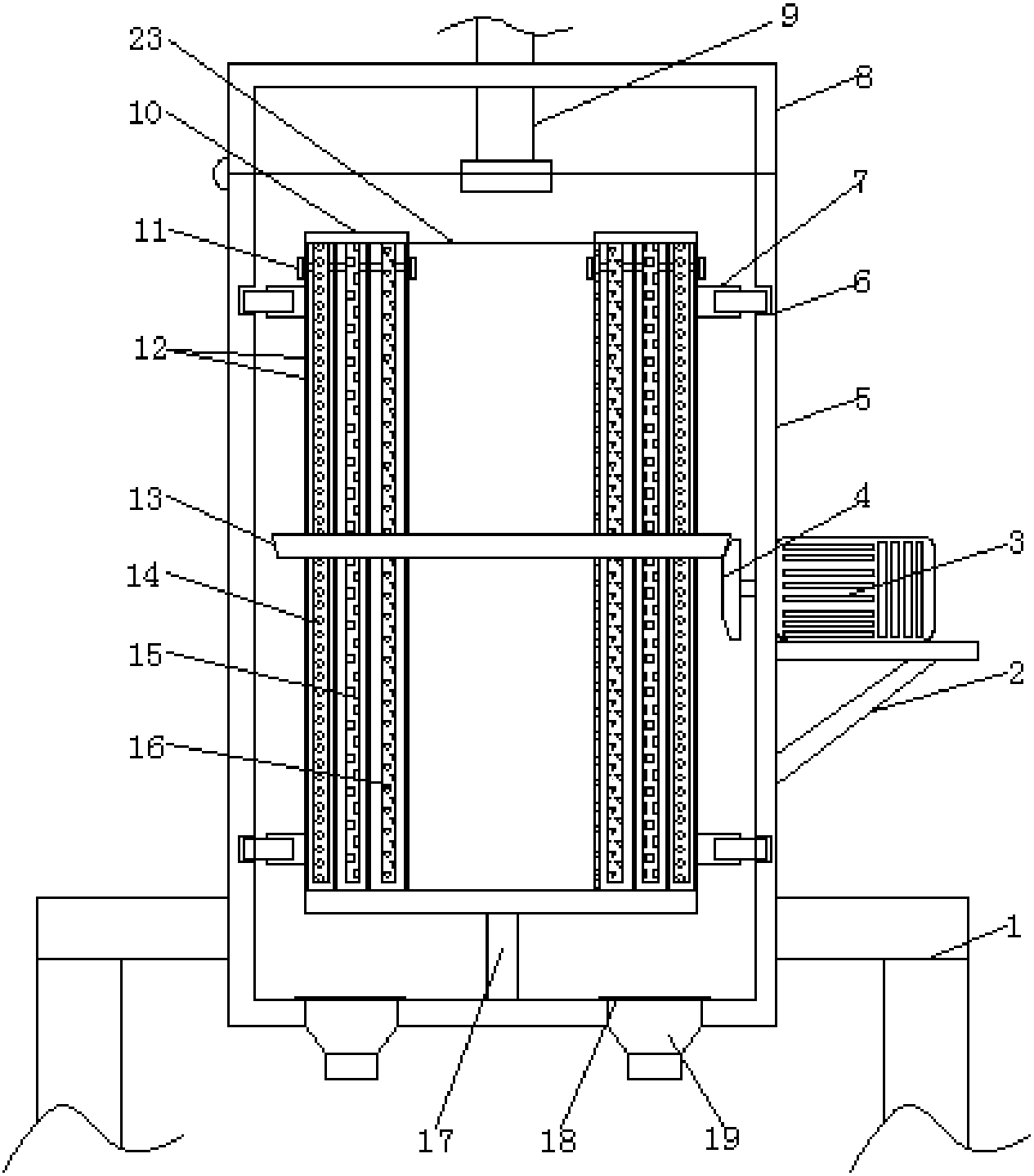

1.一种生产裘皮排出废水处理系统中使用的废水过滤，包括过滤箱(5)，所述过滤箱(5)竖直安装在支撑架(1)上，所述过滤箱(5)的顶部铰接有箱盖(8)，其特征在于，所述过滤箱(5)内部设有不封顶的过滤桶(23)，所述过滤桶(23)的底部垂直连接有转轴(17)，所述转轴(17)远离过滤桶(23)的一端转动连接在过滤箱(5)内部底端，所述过滤桶(23)的侧壁上由内至外分别竖直开设有第三安装槽(22)、第二安装槽(21)和第一安装槽(20)，所述第三安装槽(22)、第二安装槽(21)、第一安装槽(20)、过滤桶(23)及过滤箱(5)之间通过通孔(12)相互连通，所述第三安装槽(22)、第二安装槽(21)与第一安装槽(20)内部依次滑动插装有第三过滤盒(16)、第二过滤盒(15)和第一过滤盒(14)，所述第三过滤盒(16)、第二过滤盒(15)和第一过滤盒(14)的顶部共同垂直连接有连接板(10)，在所述第三过滤盒(16)、第二过滤盒(15)、第一过滤盒(14)与过滤桶(23)之间通过插销(11)连接，所述过滤桶(23)的外表面设有驱动装置，在所述过滤桶(23)的上方箱盖(8)上设有进水口(9)。
2.根据权利要求1所述的一种生产裘皮排出废水处理系统中使用的废水过滤，其特征在于，所述驱动装置包括齿条(13)，所述齿条(13)沿过滤桶(23)的外表面圆周方向设置，所述齿条(13)相对应位置的过滤箱(5)外侧设有电机(3)，所述电机(3)安装在电机支架(2)上，所述电机支架(2)固定连接在过滤箱(5)的侧壁上，所述电机(3)的输出轴贯穿过滤箱(5)且端部垂直连接有齿轮(4)，所述齿轮(4)与齿条(13)之间相互啮合，所述过滤桶(23)的上下两端对称设有滑动装置。
3.根据权利要求2所述的一种生产裘皮排出废水处理系统中使用的废水过滤，其特征在于，所述滑动装置包括多个滑轮(7)，多个所述滑轮(7)沿过滤桶(23)的圆周方向等距离设置，且多个所述滑轮(7)共同滑动安装在滑槽(6)内部，所述滑槽(6)沿圆周方向开设在过滤箱(5)内部侧壁上。
4.根据权利要求1所述的一种生产裘皮排出废水处理系统中使用的废水过滤，其特征在于，所述过滤箱(5)的底部设有两个排水口(19)，所述排水口(19)的上方均水平安装有滤网(18)。
5.根据权利要求1所述的一种生产裘皮排出废水处理系统中使用的废水过滤，其特征在于，所述第一过滤盒(14)内部填充有树脂，所述第二过滤盒(15)内部填充有活性炭，所述第三过滤盒(16)内部填充有海绵，所述树脂、活性炭和海绵均呈颗粒状设置。
说明书
一种生产裘皮排出废水处理系统中使用的废水过滤
技术领域
本实用新型涉及废水处理技术领域，尤其涉及一种生产裘皮排出废水处理系统中使用的废水过滤。
背景技术
生产裘皮会产生大量的废水，现有废水处理技术虽然比较成熟，但都会涉及固液混合体系的分离，需要通过过滤来实现。但现有的过滤设备造价昂贵、投资成本高、过滤效果差。
实用新型内容
本实用新型的目的是为了解决现有技术中存在过滤设备昂贵，投资成本高、过滤效果差的缺点，而提出的一种生产裘皮排出废水处理系统中使用的废水过滤。
为了实现上述目的，本实用新型采用了如下技术方案：
设计一种生产裘皮排出废水处理系统中使用的废水过滤，包括过滤箱，所述过滤箱竖直安装在支撑架上，所述过滤箱的顶部铰接有箱盖，所述过滤箱内部设有不封顶的过滤桶，所述过滤桶的底部垂直连接有转轴，所述转轴远离过滤桶的一端转动连接在过滤箱内部底端，所述过滤桶的侧壁上由内至外分别竖直开设有第三安装槽、第二安装槽和第一安装槽，所述第三安装槽、第二安装槽、第一安装槽、过滤桶及过滤箱之间通过通孔相互连通，所述第三安装槽、第二安装槽与第一安装槽内部依次滑动插装有第三过滤盒、第二过滤盒和第一过滤盒，所述第三过滤盒、第二过滤盒和第一过滤盒的顶部共同垂直连接有连接板，在所述第三过滤盒、第二过滤盒、第一过滤盒与过滤桶之间通过插销连接，所述过滤桶的外表面设有驱动装置，在所述过滤桶的上方箱盖上设有进水口。
优选的，所述驱动装置包括齿条，所述齿条沿过滤桶的外表面圆周方向设置，所述齿条相对应位置的过滤箱外侧设有电机，所述电机安装在电机支架上，所述电机支架固定连接在过滤箱的侧壁上，所述电机的输出轴贯穿过滤箱且端部垂直连接有齿轮，所述齿轮与齿条之间相互啮合，所述过滤桶的上下两端对称设有滑动装置。
优选的，所述滑动装置包括多个滑轮，多个所述滑轮沿过滤桶的圆周方向等距离设置，且多个所述滑轮共同滑动安装在滑槽内部，所述滑槽沿圆周方向开设在过滤箱内部侧壁上。
优选的，所述过滤箱的底部设有两个排水口，所述排水口的上方均水平安装有滤网。
优选的，所述第一过滤盒内部填充有树脂，所述第二过滤盒内部填充有活性炭，所述第三过滤盒内部填充有海绵，所述树脂、活性炭和海绵均呈颗粒状设置。
本实用新型提出的一种生产裘皮排出废水处理系统中使用的废水过滤，有益效果在于：通过将第一过滤盒、第二过滤盒及第三过滤盒依次插装在第一安装槽、第二安装槽和第三安装槽内，使用插销固定，进水口将废水注入过滤桶内，驱动装置带动过滤桶旋转，旋转的过程中废水在强大的离心力下快速过滤，在通过通孔排出即可。本实用新型，结构简单，操作便捷，制作成本低，过滤效果好，同时有效的缩短了废水过滤时间。
