申请日2018.06.01
公开(公告)日2019.04.05
IPC分类号B01D36/04; B01D21/02
摘要

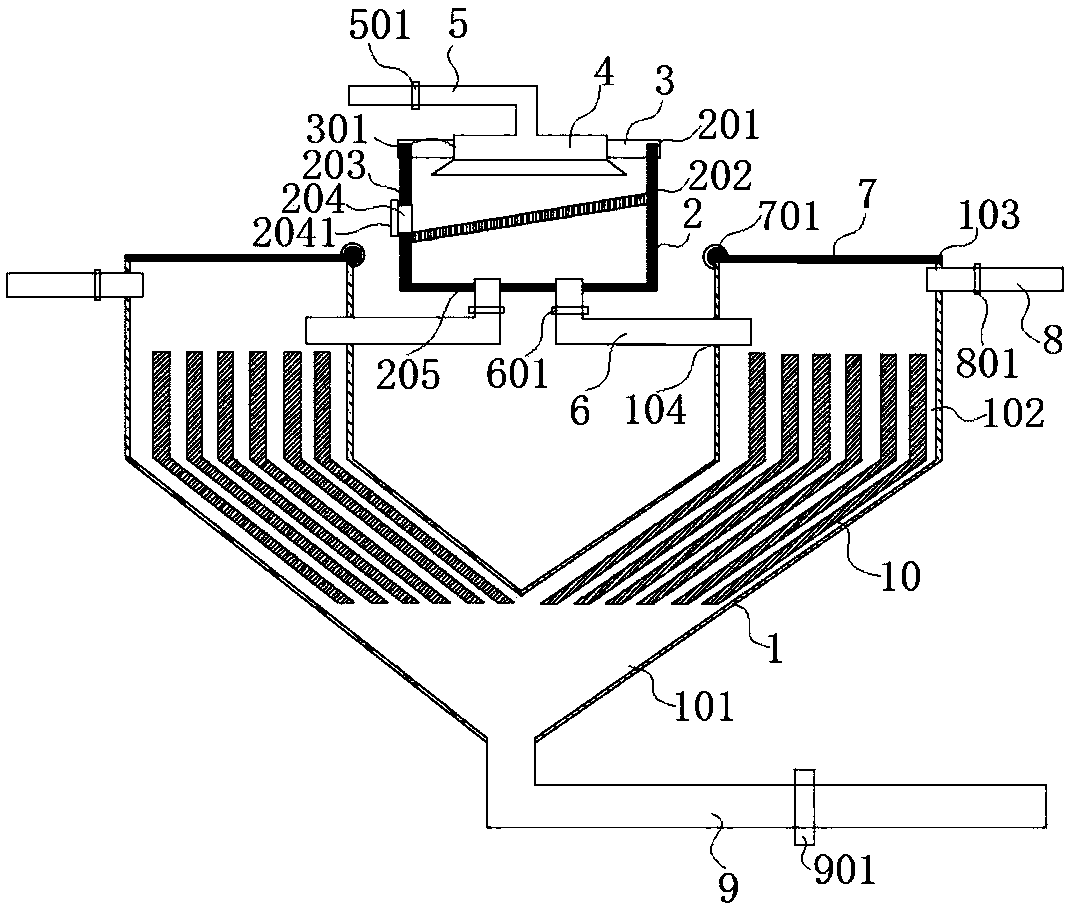

本实用新型公开了一种电镀废水回收用沉淀池，涉及废水处理回收设备领域。本实用新型包括池体和过滤箱;池体包括V字型沉淀池体，V字型沉淀池体的两顶部分别焊接有一圆筒，V字型沉淀池体和圆筒中插接有活性炭棒;圆筒上设置有筒盖，筒盖表面开设有通孔，通孔中安装有电镀废水分淋装置，V字型沉淀池体的池底连接有沉淀液收集管。本实用新型通过提供一种V字型沉淀池池体结构，V字型沉淀池顶部分别固定连接一圆筒，V字型沉淀池和圆筒内沿轮廓方向等间距布置活性炭棒，两圆筒相对侧面之间通过L形导管连接过滤箱，过滤箱中倾斜布置过滤栅板，过滤箱顶部固定安装带有分淋装置的箱盖，提高了对重金属回收利用以及电镀废液沉淀的效率和效果。
权利要求书
1.一种电镀废水回收用沉淀池，其特征在于，包括池体(1)和过滤箱(2);
所述池体(1)包括V字型沉淀池体(101)和圆筒(102)，所述圆筒(102)焊接于V字型沉淀池体(101)的两顶部，所述圆筒(102)与V字型沉淀池体(101)形成一体;
所述V字型沉淀池体(101)和圆筒(102)中插接有活性炭棒(10)，所述活性炭棒(10)沿V字型沉淀池体(101)和圆筒(102)的轮廓方向等间距布置;
两所述圆筒(102)的一对相对侧面各开设有一第一贯穿孔(104)，两所述第一贯穿孔(104)中各过盈配合有一L形导管(6);
所述过滤箱(2)的底面开设有两第二贯穿孔(205)，两所述L形导管(6)与两第二贯穿孔(205)分别过盈配合，所述过滤箱(2)内倾斜安装有栅板(202)，所述过滤箱(2)的顶部安装有箱盖(3)，所述箱盖(3)的周侧设置有若干第一限位块(302)，所述过滤箱(2)的顶部开设有若干与第一限位块(302)相对应的第一凹槽(201)，所述第一限位块(302)与第一凹槽(201)间隙配合;
所述箱盖(3)的一表面开设有一通孔(301)，所述箱盖(3)一表面沿通孔(301)周侧开设有若干第二凹槽(3011);
所述通孔(301)中安装有电镀废水分淋装置(4)，所述分淋装置(4)的顶部连接有电镀废水导流管(5)，所述电镀废水分淋装置(4)的周侧设置有若干与第二凹槽(3011)相对应的第二限位块(401)，所述第二限位块(401)与第二凹槽(3011)间隙配合;
所述V字型沉淀池体(101)的池底连接有沉淀液收集管(9)。
2.根据权利要求1所述的一种电镀废水回收用沉淀池，其特征在于，两所述圆筒(102)的另一侧面各开设有一第三贯穿孔(103)，所述第三贯穿孔(103)中过盈配合有清水输入管(8)，所述第三贯穿孔(103)位于第一贯穿孔(104)的斜上方。
3.根据权利要求2所述的一种电镀废水回收用沉淀池，其特征在于，所述清水输入管(8)上设置有第一夹阀(801)。
4.根据权利要求1所述的一种电镀废水回收用沉淀池，其特征在于，所述电镀废水分淋装置(4)为圆盘型结构，所述电镀废水分淋装置(4)内设有空腔(404)，所述电镀废水分淋装置(4)底面均布设置有支管(402)，所述支管(402)和电镀废水导流管(5)分别连接空腔(404)，所述电镀废水分淋装置(4)的外周侧设置有一圈挡板(403)。
5.根据权利要求1所述的一种电镀废水 回收用沉淀池，其特征在于，两所述圆筒(102)的顶部安装有筒盖(7)，所述筒盖(7)通过铰链(701)连接圆筒(102)。
6.根据权利要求1所述的一种电镀废水回收用沉淀池，其特征在于，所述过滤箱(2)的一侧面开设有第四贯穿孔(203)，所述第四贯穿孔(203)中过盈配合有排杂质管(204)，所述排杂质管(204)一端设置有第二夹阀(2041)。
7.根据权利要求1所述的一种电镀废水回收用沉淀池，其特征在于，所述L形导管(6)上设置有第三夹阀(601)。
8.根据权利要求1所述的一种电镀废水回收用沉淀池，其特征在于，所述电镀废水导流管(5)上设置有第四夹阀(501)。
9.根据权利要求1所述的一种电镀废水回收用沉淀池，其特征在于，所述沉淀液收集管(9)上设置有第五夹阀(901)。
说明书
一种电镀废水回收用沉淀池
技术领域
本实用新型属于废水处理回收设备领域，特别是涉及一种电镀废水回收用沉淀池。
背景技术
电镀废水的来源一般为：(1)镀件清洗水;(2)废电镀液;(3)其他废水，包括冲刷车间地面、刷洗极板洗水、通风设备冷凝水、以及由于镀槽渗漏或操作管理不当造成的“跑、冒、滴、漏”的各种槽液和排水;(4)设备冷却水，冷却水在使用过程中除温度升高以外，未受到污染。电镀废水的水质、水量与电镀生产的工艺条件、生产负荷、操作管理与用水方式等因素有关。电镀废水的水质复杂，成分不易控制，其中含有铬、镉、镍、铜、锌、金、银等重金属离子和氰化物等，有些属于致癌、致畸、致突变的剧毒物质。
电镀废水中主要含有重金属等成分，现有的电镀废水沉淀池主要是利用电镀吸附法对电镀废水进行回收利用，但却没有针对重金属进行回收利用的方法，电镀废水中含有大体积的杂质和悬浮物，这些固体杂质的沉淀效率低、沉淀效果不佳，导致废水回收率不高。提供一种电镀废水回收用沉淀池对于解决以上问题具有重要的实际意义。
实用新型内容
本实用新型的目的在于提供一种电镀废水回收用沉淀池，通过提供一种V字型沉淀池池体结构，V字型沉淀池顶部分别固定连接一圆筒，V字型沉淀池和圆筒内沿轮廓方向等间距布置活性炭棒，两圆筒相对侧面之间通过L形导管连接过滤箱，过滤箱中倾斜布置过滤栅板，过滤箱顶部固定安装带有分淋装置的箱盖，V字型沉淀池底部连接沉淀液收集管，解决了现有的电镀废水沉淀池没有对其中的漂浮物和大杂质过滤回收处理，对其中的重金属进行回收利用，沉淀效率和沉淀效果差的问题。
为解决上述技术问题，本实用新型是通过以下技术方案实现的：
本实用新型为一种电镀废水回收用沉淀池，包括池体和过滤箱;
所述池体包括V字型沉淀池体和圆筒，所述圆筒焊接于V字型沉淀池体的两顶部，所述圆筒与V字型沉淀池体形成一体;
所述V字型沉淀池体和圆筒中插接有活性炭棒，所述活性炭棒沿V字型沉淀池体和圆筒的轮廓方向等间距布置;
两所述圆筒的一对相对侧面各开设有一第一贯穿孔，两所述第一贯穿孔中各过盈配合有一L形导管;
所述过滤箱的底面开设有两第二贯穿孔，两所述L形导管与两第二贯穿孔分别过盈配合，所述过滤箱内倾斜安装有栅板，所述过滤箱的顶部安装有箱盖，所述箱盖的周侧设置有若干第一限位块，所述过滤箱的顶部开设有若干与第一限位块相对应的第一凹槽，所述第一限位块与第一凹槽间隙配合;
所述箱盖的一表面开设有一通孔，所述箱盖一表面沿通孔)周侧开设有若干第二凹槽;
所述通孔中安装有电镀废水分淋装置，所述分淋装置的顶部连接有电镀废水导流管，所述电镀废水分淋装置的周侧设置有若干与第二凹槽相对应的第二限位块，所述第二限位块与第二凹槽间隙配合;
所述V字型沉淀池体的池底连接有沉淀液收集管。
进一步地，两所述圆筒的另一侧面各开设有一第三贯穿孔，所述第三贯穿孔中过盈配合有清水输入管，所述第三贯穿孔位于第一贯穿孔的斜上方。
进一步地，所述清水输入管上设置有第一夹阀。
进一步地，所述电镀废水分淋装置为圆盘型结构，所述电镀废水分淋装置内设有空腔，所述电镀废水分淋装置底面均布设置有支管，所述支管和电镀废水导流管分别连接空腔，所述电镀废水分淋装置的外周侧设置有一圈挡板。
进一步地，两所述圆筒的顶部安装有筒盖，所述筒盖通过铰链连接圆筒。
进一步地，所述过滤箱的一侧面开设有第四贯穿孔，所述第四贯穿孔中过盈配合有排杂质管，所述排杂质管一端设置有第二夹阀。
进一步地，所述L形导管上设置有第三夹阀。
进一步地，所述电镀废水导流管上设置有第四夹阀。
进一步地，所述沉淀液收集管上设置有第五夹阀。
