申请日2018.01.04
公开(公告)日2018.09.07
IPC分类号C02F11/14; C02F11/12; B01F7/08
摘要
本实用新型涉及一种水处理系统，尤其是涉及一种澄清池排泥水处理系统。其主要是解决现有技术所存在的排泥水系统对澄清池排泥水处理存在污泥收集池污泥易沉积，污泥处理不彻底，运行费用高，占地面积大，处理效率较低，自动化程度不高等的技术问题。本实用新型涉包括污泥收集池，污泥收集池内设有搅拌器，污泥收集池通过污泥提升泵连接有污泥混合池，污泥混合池上通有助凝剂加药装置，污泥混合池内设有多对挤压板以及横向设置的螺旋搅拌机，螺旋搅拌机连接有污泥浓缩器，污泥浓缩器的污泥出口通过污泥泵、管路连通有污泥脱水机，污泥浓缩器的上清液出口通过管路连通有回收水池，回收水池通过回收水泵、管路连通澄清池。
权利要求书

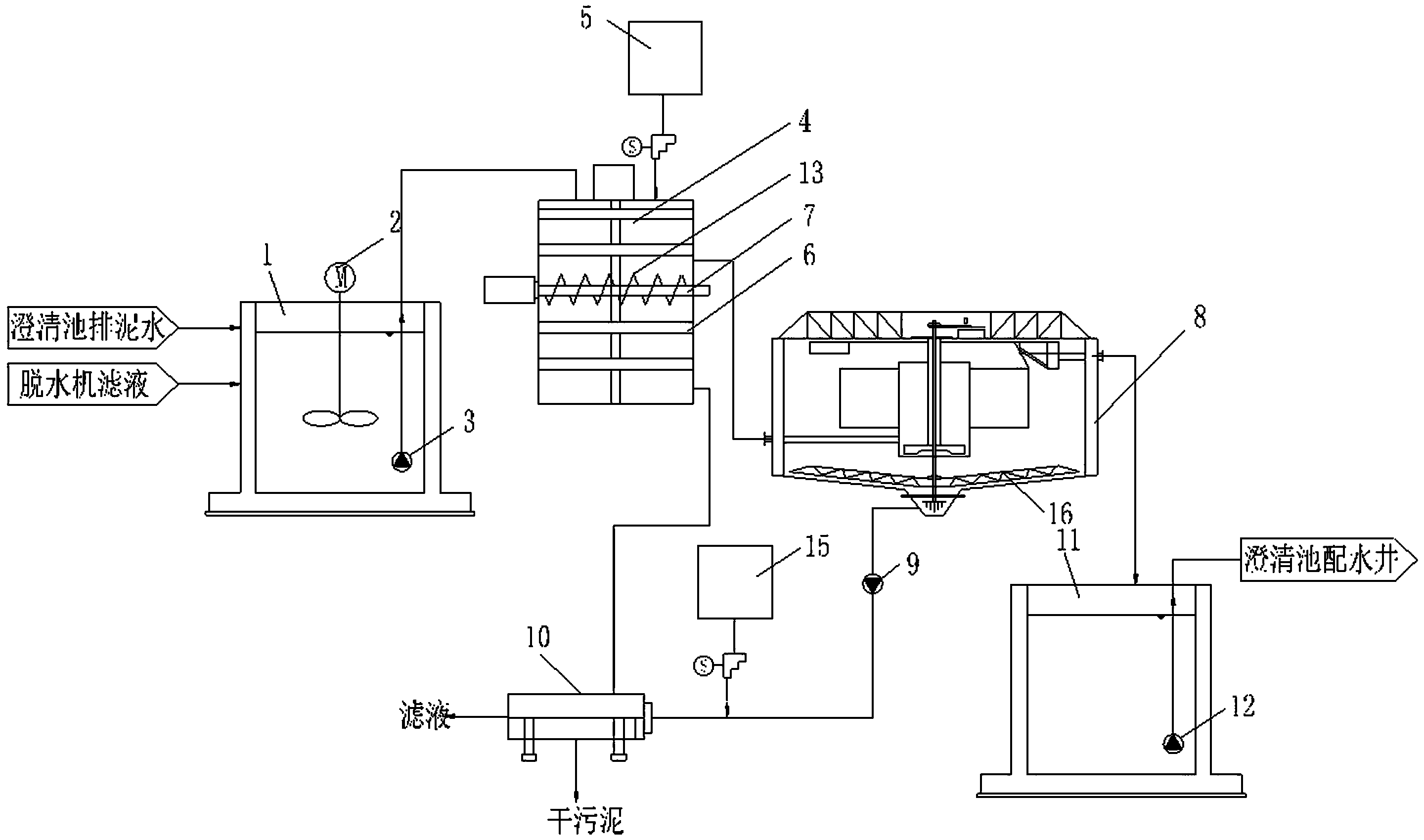

1.一种澄清池排泥水处理系统，包括污泥收集池(1)，其特征在于所述的污泥收集池(1)内设有搅拌器(2)，污泥收集池通过污泥提升泵(3)连接有污泥混合池(4)，污泥混合池上通有助凝剂加药装置(5)，污泥混合池内设有多对挤压板(6)以及横向设置的螺旋搅拌机(7)，螺旋搅拌机连接有污泥浓缩器(8)，污泥浓缩器的污泥出口通过污泥泵(9)、管路连通有污泥脱水机(10)，污泥浓缩器的上清液出口通过管路连通有回收水池(11)，回收水池通过回收水泵(12)、管路连通澄清池。
2.根据权利要求1所述的一种澄清池排泥水处理系统，其特征在于所述的螺旋搅拌机(7)的搅拌杆上设有叶片(13)，叶片的两侧分布有刀片(14)，污泥混合池(4)的底部连通污泥脱水机(10)。
3.根据权利要求1或2所述的一种澄清池排泥水处理系统，其特征在于所述的污泥脱水机(10)的进口处连接有脱水剂加药装置(15)。
4.根据权利要求1或2所述的一种澄清池排泥水处理系统，其特征在于所述的污泥浓缩器(8)采用钢制或钢筋混凝土结构，中部设置有中心转动刮泥机(16)，在固液分离部分设有斜管。
5.根据权利要求1或2所述的一种澄清池排泥水处理系统，其特征在于所述的回收水池(11)的内壁上嵌装有多块分流板(17)，分流板为筛网型。
说明书
一种澄清池排泥水处理系统
技术领域
本实用新型涉及一种水处理系统，尤其是涉及一种澄清池排泥水处理系统。
背景技术
澄清池排泥水，可占整个系统净水站日产水量的3%左右，如对这部分水进行回用，不仅可以节约水资源，提高净水站的运营能力，还可减少废水的排放量，减少环境污染，具有广阔的应用前景。目前，国内外的大型水厂在设计时，很多都考虑了生产废水的回用措施，但由于水质的问题，有相当部分的水厂没有或不常回用。通过设置合理的处理工艺，添加合适的药剂，澄清池排泥水通过处理后可作为澄清池的进水，以回用。
中国专利公开了一种排泥水高效浓缩池(公开号：CN200920096112.6)，其主要对排泥水浓缩池进行改进，提高了泥水分离效果、增加了浓缩污泥的含固量、减少了浓缩池的体积和面积。中国专利公开了一种集合设置的排泥水处理综合设施(公开号：CN201220174550.1)，其将排泥水调节池、污泥平衡池、污泥浓缩池等优化组合成一个集成体的一种综合处理设施，具有占地面积省、管理方便、管线相对简单的优点，实现了净水厂排泥水的集约化处理。但是这些排泥水系统对澄清池排泥水处理存在污泥收集池污泥易沉积，污泥处理不彻底，运行费用高，占地面积大，自动化程度不高的缺点。
实用新型内容
本实用新型需要解决的技术问题是提供一种澄清池排泥水处理系统，其主要是解决现有技术所存在的排泥水系统对澄清池排泥水处理存在污泥收集池污泥易沉积，污泥处理不彻底，运行费用高，占地面积大，处理效率较低，自动化程度不高等的技术问题。
本实用新型的上述技术问题主要是通过下述技术方案得以解决的：
本实用新型的一种澄清池排泥水处理系统，包括污泥收集池，所述的污泥收集池内设有搅拌器，污泥收集池通过污泥提升泵连接有污泥混合池，污泥混合池上通有助凝剂加药装置，污泥混合池内设有多对挤压板以及横向设置的螺旋搅拌机，螺旋搅拌机连接有污泥浓缩器，污泥浓缩器的污泥出口通过污泥泵、管路连通有污泥脱水机，污泥浓缩器的上清液出口通过管路连通有回收水池，回收水池通过回收水泵、管路连通澄清池。本实用新型加入了污泥混合池，污泥混合池的螺旋搅拌机由于和废水的沉淀方向以及药水的加药方向互相垂直，这样废水和助凝剂的混合更加完全，处理效率较高。助凝剂采用阴离子聚丙烯酰胺，分子量≥2000万，水解度25-27%，配比浓度0.5%。
作为优选，所述的螺旋搅拌机的搅拌杆上设有叶片，叶片的两侧分布有刀片，污泥混合池的底部连通污泥脱水机。设置刀片可以将废水中的杂物进行打散，有利于提高加工效率。
作为优选，所述的污泥脱水机的进口处连接有脱水剂加药装置。脱水剂采用阳离子聚丙烯酰胺，离子度50%，分子量≥1800万，配比浓度0.5%。
作为优选，所述的污泥浓缩器采用钢制或钢筋混凝土结构，中部设置有中心转动刮泥机，在固液分离部分设有斜管。排泥水通过污泥浓缩池中心导流筒，在污泥浓缩器中泥水分离，污泥浓缩器具有特点：污泥浓缩器可采用钢制或钢筋混凝土结构，中部设置有中心转动刮泥机，排泥水经池中心稳流筒均流到四周，刮泥机将沉淀的污泥刮集到集泥区，利用水压将其从污泥管中排出，在固液分离部分设置斜管，以提高浓缩效率。
作为优选，所述的回收水池的内壁上嵌装有多块分流板，分流板为筛网型。利用分流板可以将废水进行分流，从而可以进一步净化水质。
因此，本实用新型通过将物化法，使澄清池排泥水处理在污泥收集池内不易沉积，污泥处理处置彻底，运行费用较低，占地面积合理，自动化程度高，处理效率较高，出水水质满足进澄清池要求。
