申请日2018.01.04
公开(公告)日2018.09.07
IPC分类号C02F9/04; C02F103/18
摘要
本实用新型涉及一种脱硫废水处理领域，尤其是涉及一种高效率脱硫废水处理系统。其主要是解决现有技术所存在的系统处理时容易造成最终出水CODcr、悬浮物、重金属离子超标;方形三联箱体搅拌不充分，淤积污泥现象严重;处理自动化程度低，人工工作量大等的技术问题。本实用新型涉包括沉淀池与集水池，集水池通过管路连接有脱硫箱，脱硫箱包括有两块隔板，隔板将整个脱硫箱分隔成上部的中和区域、中部的沉降区域、底部的絮凝区域，隔板上设置有电磁阀，中和区域、沉降区域、絮凝区域都设有浓度传感器，浓度传感器通过线路连接电磁阀，中和区域连接集水区，沉降区域连接凝聚剂加药单元、有机硫加药单元，絮凝区域通过管路连接清水池。
权利要求书

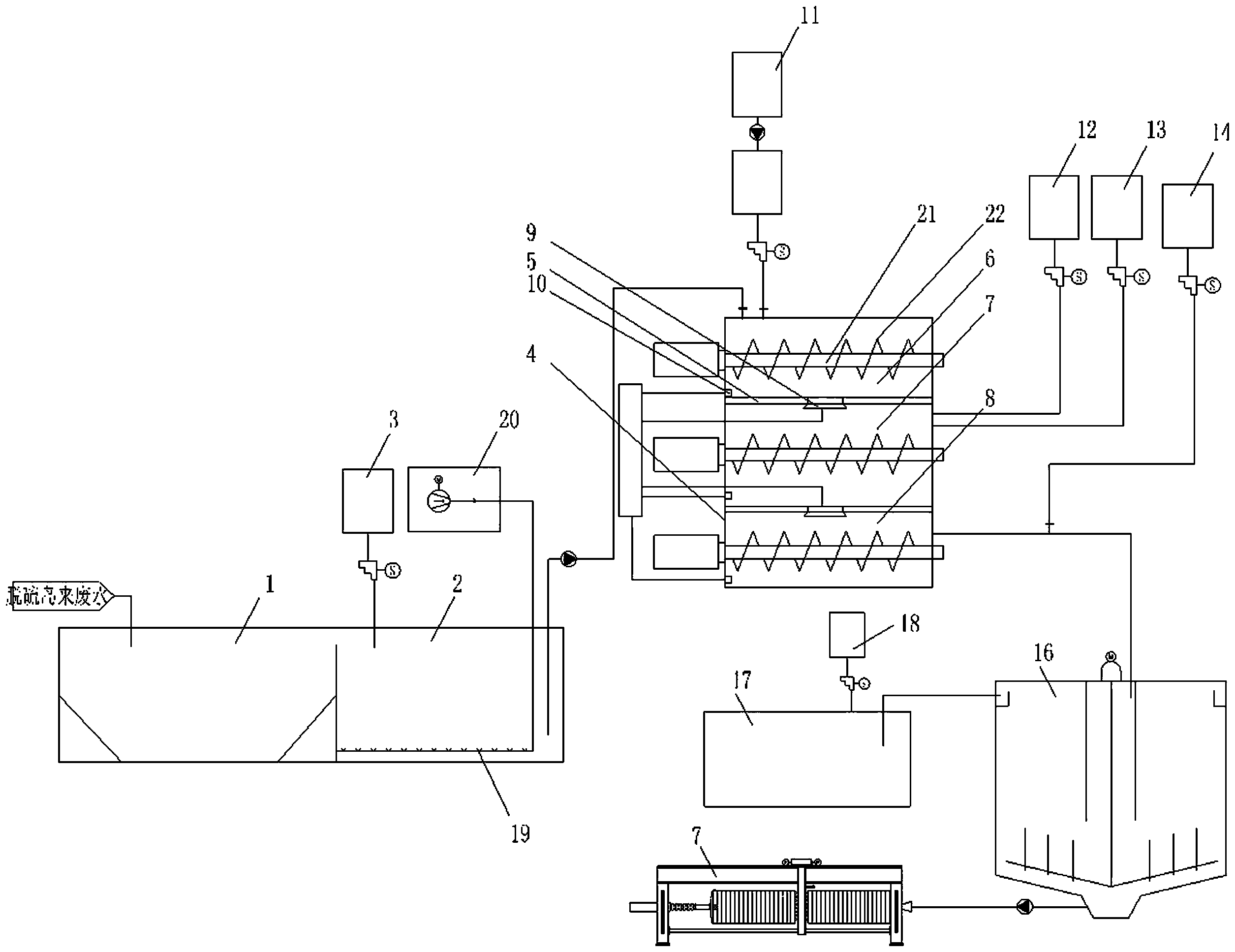

1.一种高效率脱硫废水处理系统，包括沉淀池(1)与集水池(2)，其特征在于所述的集水池(2)连接有次氯酸钠加药单元(3)，集水池通过管路连接有脱硫箱(4)，脱硫箱包括有两块隔板(5)，隔板将整个脱硫箱分隔成上部的中和区域(6)、中部的沉降区域(7)、底部的絮凝区域(8)，隔板上设置有电磁阀(9)，中和区域、沉降区域、絮凝区域都设有浓度传感器(10)，浓度传感器通过数控机构连接电磁阀，中和区域连接集水区(11)，沉降区域连接凝聚剂加药单元(12)、有机硫加药单元(13)，絮凝区域的出口处连接助凝剂加药单元(14)，絮凝区域通过管路连接清水池(15)。
2.根据权利要求1所述的一种高效率脱硫废水处理系统，其特征在于所述的絮凝区域(8)与清水池(15)之间设有澄清斜管浓缩分离器(16)，澄清斜管浓缩分离器的底部连接污泥压滤单元(17)，清水池连接盐酸加药单元(18)。
3.根据权利要求1或2所述的一种高效率脱硫废水处理系统，其特征在于所述的集水池(2)的底部设有曝气装置(19)，曝气装置连接曝气设备(20)。
4.根据权利要求1或2所述的一种高效率脱硫废水处理系统，其特征在于所述的中和区域(6)、沉降区域(7)、絮凝区域(8)内各连接有一个横向搅拌器(21)，横向搅拌器的转轴上连接有叶片(22)，叶片的两侧设有刀片(23)。
说明书
一种高效率脱硫废水处理系统
技术领域
本实用新型涉及一种脱硫废水处理领域，尤其是涉及一种高效率脱硫废水处理系统。
背景技术
为了满足环境保护要求和达到项目审批的目的，大部分新建的火力发电厂设计了石灰石湿法烟气脱硫装置。脱硫装置浆液在不断循环的过程中，由于一部分水被烟气加热蒸发而需要不断地补水，装置内的浆液必然会富集重金属元素、悬浮物和Cl-等，这将导致：(1)加速脱硫设备的腐蚀，(2)影响石膏的品质。因此，脱硫装置要排放一定量的脱硫废水，脱硫废水的水质与脱硫工艺、烟气成分、灰及吸附剂等多种因素有关。其主要特征是：呈弱酸性;悬浮物高，但颗粒细小，主要成分为灰尘和脱硫产物(CaSO4和CaCO3);含盐量高;含有重金属离子。
目前的脱硫废水处理技术，首先进入储存池;再进入方形连体式三联箱同时添加石灰乳、凝聚剂、助凝剂，进行中和、絮凝;然后进入澄清器进行沉淀;最终进入清水池调节pH值后排放;澄清器底部污泥经压滤机压滤。该处理技术在实际运行过程中，存在：容易造成最终出水CODcr、悬浮物、重金属离子超标;方形三联箱体搅拌不充分，淤积污泥现象严重;处理自动化程度低，人工工作量大等问题。
实用新型内容
本实用新型是提供一种高效率脱硫废水处理系统，其主要是解决现有技术所存在的系统处理时容易造成最终出水CODcr、悬浮物、重金属离子超标;方形三联箱体搅拌不充分，淤积污泥现象严重;处理自动化程度低，人工工作量大等的技术问题。
本实用新型的上述技术问题主要是通过下述技术方案得以解决的：
本实用新型的一种高效率脱硫废水处理系统，包括沉淀池与集水池，所述的集水池连接有次氯酸钠加药单元，集水池通过管路连接有脱硫箱，脱硫箱包括有两块隔板，隔板将整个脱硫箱分隔成上部的中和区域、中部的沉降区域、底部的絮凝区域，隔板上设置有电磁阀，中和区域、沉降区域、絮凝区域都设有浓度传感器，浓度传感器通过线路连接电磁阀，中和区域连接集水区，沉降区域连接凝聚剂加药单元、有机硫加药单元，絮凝区域的出口处连接助凝剂加药单元，絮凝区域通过管路连接清水池。本实用新型将中和区域、沉降区域、絮凝区域都集成在一个脱硫箱内，集成化程度较高，占地面积较小，并且浓度传感器可以随时监测箱内各区域的浓度，从而可以控制自动打开电磁阀，自动调节处理的速度。
作为优选，所述的絮凝区域与清水池之间设有澄清斜管浓缩分离器，澄清斜管浓缩分离器的底部连接污泥压滤单元，清水池连接盐酸加药单元。所有加药单元都设置自动配药装置，这样自动化程度较高。
作为优选，所述的集水池的底部设有曝气装置，曝气装置连接曝气设备。曝气设备24小时不间断曝气，降低水中有机物。
作为优选，所述的中和区域、沉降区域、絮凝区域内各连接有一个横向搅拌器，横向搅拌器的转轴上连接有叶片，叶片的两侧设有刀片。由于横向搅拌器与废水进入的方向垂直，这样药物与废水的冲击力更强，同时采用刀片可以进一步将杂质打散。
因此，本实用新型的处理出水水质较为稳定，所有水质参数不易超标，设备故障率较低，设备自动化程度较高，结构布置合理。
