申请日2018.01.04
公开(公告)日2018.09.04
IPC分类号B01D29/64; B01D29/01
摘要
本实用新型涉及除杂装置技术领域，尤其是一种生产裘皮排出废水处理系统中使用的除杂装置，包括壳体，所述壳体上端一侧设有进水口，所述壳体下端一侧设有出水口，所述壳体中部的位置设有过滤网，所述壳体顶壁的中部位置设有液压杆，所述壳体一侧上端位置设有控制器，所述液压杆的输出轴上连接有支撑板，所述支撑板下端两侧均通过销轴转动连接有连接杆，两个所述连接杆之间设有弹簧，两个所述连接杆下端均通过销轴转动连接有清洁辊，所述清洁辊下端与过滤网相抵接，所述清洁辊两端均设有滑动机构，所述过滤网上方两侧均设有卡板，所述卡板与壳体卡接，所述卡板下方设有与壳体固定连接的收集箱。本实用新型便于杂质的去除的特点。
权利要求书

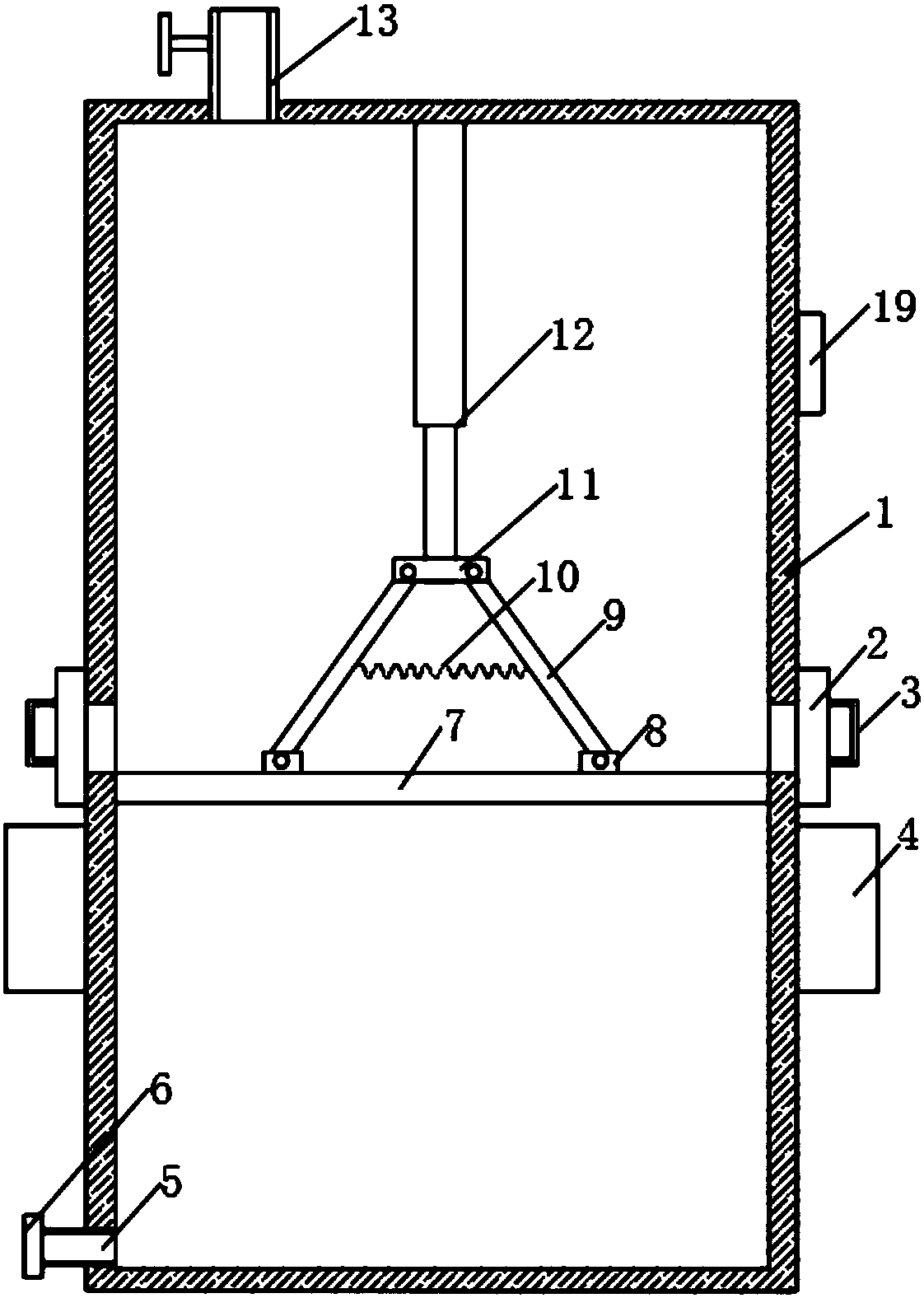

1.一种生产裘皮排出废水处理系统中使用的除杂装置，包括壳体(1)，其特征在于，所述壳体(1)上端一侧设有进水口(13)，所述壳体(1)下端一侧设有出水口(5)，所述壳体(1)中部的位置设有过滤网(7)，所述壳体(1)顶壁的中部位置设有液压杆(12)，所述壳体(1)一侧上端位置设有控制器(19)，所述控制器(19)通过导线与液压杆(12)连接，所述液压杆(12)的输出轴上连接有支撑板(11)，所述支撑板(11)下端两侧均通过销轴转动连接有连接杆(9)，两个所述连接杆(9)之间设有弹簧(10)，两个所述连接杆(9)下端均通过销轴转动连接有清洁辊(8)，所述清洁辊(8)下端与过滤网(7)相抵接，所述清洁辊(8)两端均设有滑动机构，所述滑动机构包括设置在过滤网(7)两侧的棱条(16)，两个所述棱条(16)的相对内侧均开设有滑道(14)，所述清洁辊(8)两端均连接有滑块(15)，所述滑块(15)滑动设置在滑道(14)，所述过滤网(7)上方两侧均设有卡板(2)，所述卡板(2)与壳体(1)卡接，所述卡板(2)下方设有与壳体(1)固定连接的收集箱(4)。
2.根据权利要求1所述的一种生产裘皮排出废水处理系统中使用的除杂装置，其特征在于，所述卡板(2)上设有把手(3)。
3.根据权利要求1所述的一种生产裘皮排出废水处理系统中使用的除杂装置，其特征在于，所述壳体(1)一侧开设有观察窗(17)，所述观察窗(17)上设有透明玻璃(18)，且透明玻璃(18)的横截面积与观察窗(17)的横截面积相匹配。
4.根据权利要求1所述的一种生产裘皮排出废水处理系统中使用的除杂装置，其特征在于，所述出水口(5)上螺纹连接有出水口盖(6)。
5.根据权利要求1所述的一种生产裘皮排出废水处理系统中使用的除杂装置，其特征在于，所述进水口(13)上设有阀门。
说明书
一种生产裘皮排出废水处理系统中使用的除杂装置
技术领域
本实用新型涉及除杂装置技术领域，尤其涉及一种生产裘皮排出废水处理系统中使用的除杂装置。
背景技术
裘皮由带毛鞣制而成的动物毛皮，用作服饰材料。常见有狐皮、貂皮、羊皮和狼皮等。裘皮服饰在我国有很长的历史，商代甲骨文中已有表现"裘之制毛在外"的象形字。裘皮服装是冬季女士高档服饰之一，穿着后显得雍容华贵。在生产过程中需要进行粗过滤进行除杂，但现有的除杂装置，只是通过过滤网处理，并没有将杂质在过滤网上清除下来，容易造成过滤网阻塞，同时自动化程度较低，会影响后面的工作进程。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种生产裘皮排出废水处理系统中使用的除杂装置。
为了实现上述目的，本实用新型采用了如下技术方案：
设计一种生产裘皮排出废水处理系统中使用的除杂装置，包括壳体，所述壳体上端一侧设有进水口，所述壳体下端一侧设有出水口，所述壳体中部的位置设有过滤网，所述壳体顶壁的中部位置设有液压杆，所述壳体一侧上端位置设有控制器，所述控制器通过导线与液压杆连接，所述液压杆的输出轴上连接有支撑板，所述支撑板下端两侧均通过销轴转动连接有连接杆，两个所述连接杆之间设有弹簧，两个所述连接杆下端均通过销轴转动连接有清洁辊，所述清洁辊下端与过滤网相抵接，所述清洁辊两端均设有滑动机构，所述滑动机构包括设置在过滤网两侧的棱条，两个所述棱条的相对内侧均开设有滑道，所述清洁辊两端均连接有滑块，所述滑块滑动设置在滑道，所述过滤网上方两侧均设有卡板，所述卡板与壳体卡接，所述卡板下方设有与壳体固定连接的收集箱。
优选的，所述卡板上设有把手。
优选的，所述壳体一侧开设有观察窗，所述观察窗上设有透明玻璃，且透明玻璃的横截面积与观察窗的横截面积相匹配。
优选的，所述出水口上螺纹连接有出水口盖。
优选的，所述进水口上设有阀门。
本实用新型提出的一种生产裘皮排出废水处理系统中使用的除杂装置，有益效果在于：控制器控制液压杆，具有较高的自动化程度，再通过液压杆伸缩，带动连接杆移动，将清洁辊对过滤网进行清洗，防止过滤网阻塞，同时也能将杂质推进收集箱中，进行收集储存，观察窗的设计，便于观察装置内的情况，把手的设计便于将卡板取下，进行杂质的收集。
