申请日2018.01.04
公开(公告)日2018.09.07
IPC分类号C02F9/02; C02F103/22
摘要
本实用新型涉及污水处理技术领域，尤其是一种生产裘皮排出废水处理系统中使用的废水处理池，包括一级处理池，一级处理池的侧壁上开设有进水口，一级处理池的底部中间设有一级滤网，一级滤网的下方设有二级处理池，二级处理池的底部开设有沉积槽，二级处理池的底部侧壁上开设有二级滤网，二级滤网远离二级处理池的一侧设有滤芯过滤器，滤芯过滤器远离二级处理池的一端设有三级处理池，三级处理池的上方设有转动电机，转动电机的输出端固定连接有转动轴，转动轴上设有圆柱形的吸附网，三级处理池的侧壁上设有阀门，阀门固定连接在三级处理池的侧壁上，阀门远离三级处理池的一侧连通有出水口。本实用新型可提高废水处理效率，适合推广。
权利要求书

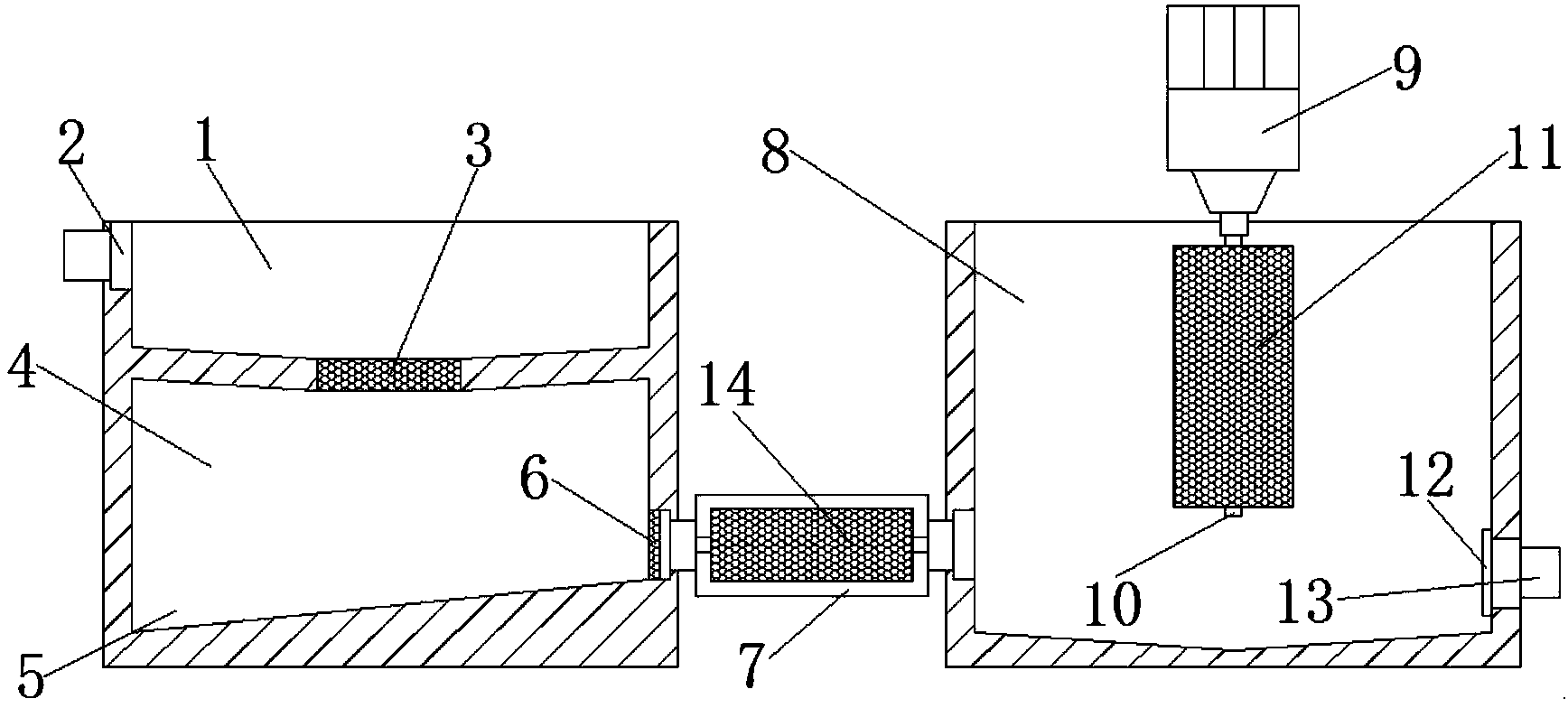

1.一种生产裘皮排出废水处理系统中使用的废水处理池，包括一级处理池(1)，其特征在于，所述一级处理池(1)的侧壁上开设有进水口(2)，所述一级处理池(1)的底部中间设有一级滤网(3)，所述一级滤网(3)的下方设有二级处理池(4)，所述二级处理池(4)的底部开设有沉积槽(5)，所述二级处理池(4)的底部侧壁上开设有二级滤网(6)，所述二级滤网(6)远离所述二级处理池(4)的一侧设有滤芯过滤器(7)，所述滤芯过滤器(7)的一端与所述二级处理池(4)相连通，所述滤芯过滤器(7)远离所述二级处理池(4)的一端设有三级处理池(8)，所述滤芯过滤器(7)的一端与所述三级处理池(8)相连通，所述三级处理池(8)的上方设有转动电机(9)，所述转动电机(9)的输出端固定连接有转动轴(10)，所述转动轴(10)上设有圆柱形的吸附网(11)，所述三级处理池(8)的侧壁上设有阀门(12)，所述阀门(12)固定连接在所述三级处理池(8)的侧壁上，所述阀门(12)远离所述三级处理池(8)的一侧连通有出水口(13)。
2.根据权利要求1所述的一种生产裘皮排出废水处理系统中使用的废水处理池，其特征在于，所述滤芯过滤器(7)内设有可拆卸式滤芯(14)。
3.根据权利要求1所述的一种生产裘皮排出废水处理系统中使用的废水处理池，其特征在于，所述吸附网(11)为可拆卸式。
4.根据权利要求1所述的一种生产裘皮排出废水处理系统中使用的废水处理池，其特征在于，所述阀门(12)的开合处设有橡胶垫。
5.根据权利要求1所述的一种生产裘皮排出废水处理系统中使用的废水处理池，其特征在于，所述一级处理池(1)、所述二级处理池(4)和所述三级处理池(8)均为圆筒形，所述一级处理池(1)、所述二级处理池(4)和所述三级处理池(8)的内壁上均涂设有防腐蚀层。
说明书
一种生产裘皮排出废水处理系统中使用的废水处理池
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种生产裘皮排出废水处理系统中使用的废水处理池。
背景技术
裘皮是用动物的皮毛鞣制而成一种材料，裘皮制造也是我国的传统行业，但裘皮在制造过程中往往会产生较多的废水，这些废水中多含有一些对环境有危害的物质，直接将这些废水排放出去会严重污染环境，为此，我们提出了一种生产裘皮排出废水处理系统中使用的废水处理池。
实用新型内容
本实用新型的目的是为了解决现有技术中存在废水处理的缺点，而提出的一种生产裘皮排出废水处理系统中使用的废水处理池。
为了实现上述目的，本实用新型采用了如下技术方案：
设计一种生产裘皮排出废水处理系统中使用的废水处理池，包括一级处理池，所述一级处理池的侧壁上开设有进水口，所述一级处理池的底部中间设有一级滤网，所述一级滤网的下方设有二级处理池，所述二级处理池的底部开设有沉积槽，所述二级处理池的底部侧壁上开设有二级滤网，所述二级滤网远离所述二级处理池的一侧设有滤芯过滤器，所述滤芯过滤器的一端与所述二级处理池相连通，所述滤芯过滤器远离所述二级处理池的一端设有三级处理池，所述滤芯过滤器的一端与所述三级处理池相连通，所述三级处理池的上方设有转动电机，所述转动电机的输出端固定连接有转动轴，所述转动轴上设有圆柱形的吸附网，所述三级处理池的侧壁上设有阀门，所述阀门固定连接在所述三级处理池的侧壁上，所述阀门远离所述三级处理池的一侧连通有出水口。
优选的，所述滤芯过滤器内设有可拆卸式滤芯。
优选的，所述吸附网为可拆卸式。
优选的，所述阀门的开合处设有橡胶垫。
优选的，所述一级处理池、所述二级处理池和所述三级处理池均为圆筒形，所述一级处理池、所述二级处理池和所述三级处理池的内壁上均涂设有防腐蚀层。
本实用新型提出的一种生产裘皮排出废水处理系统中使用的废水处理池，有益效果在于：本实用新型结构简单，使用方便，能快速的将裘皮生产中产生的废水过滤处理，达到国家相关排放标准，过滤效率高，可拆卸式的滤网和滤芯可以方便维护和更换。
