申请日2018.01.04
公开(公告)日2018.09.07
IPC分类号C02F9/14
摘要
本实用新型涉及一种废水处理系统，尤其是涉及一种羽绒废水高效水循环处理系统。其主要是解决现有技术所存在的无法对羽绒废水进行循环澄清，并且沉淀后不能进行进一步接触氧化，从而使得处理较不完全，同时捞毛装置自动化程度较差，澄清沉淀时效率较低等的技术问题。本实用新型包括调节池，调节池通过第一、第二提升泵分别连接有第一、第二袋式过滤器，第一、第二袋式过滤器分别连接有第一、第二接触氧化池，第一、第二接触氧化池中部设有中间沉淀池，第一、第二接触氧化池的出口端都依次连接有中间水池、水力循环澄清池、过滤池、回用池，回用池连接回用水泵，中间沉淀池连接有污泥池，污泥池连接有带式压滤机。
权利要求书

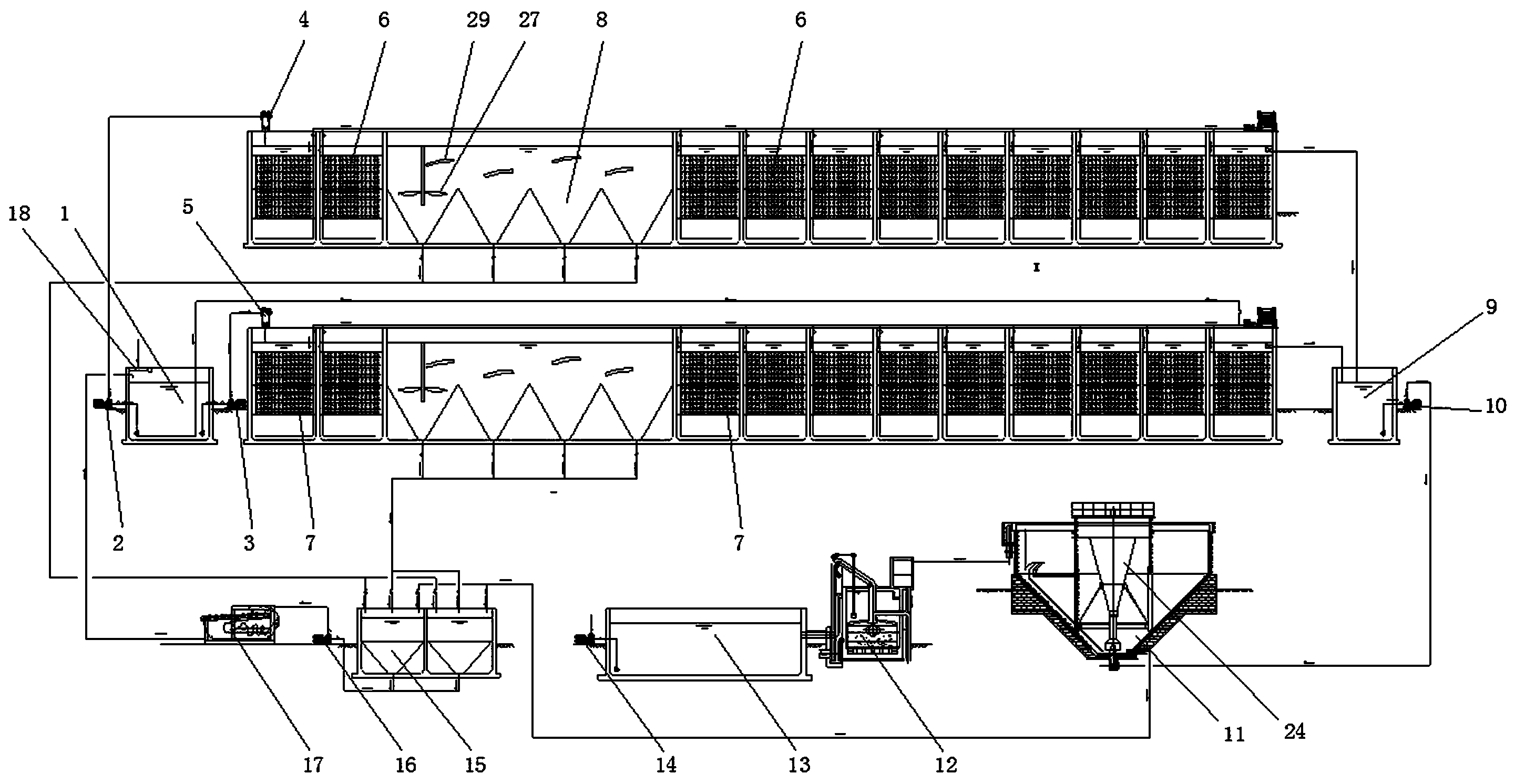

1.一种羽绒废水高效水循环处理系统，包括调节池(1)，其特征在于所述的调节池(1)通过管路、第一提升泵(2)、第二提升泵(3)分别连接有第一袋式过滤器(4)、第二袋式过滤器(5)，第一袋式过滤器连接有第一接触氧化池(6)，第二袋式过滤器连接有第二接触氧化池(7)，第一、第二接触氧化池中部设有中间沉淀池(8)，第一、第二接触氧化池的出口端都连接有中间水池(9)，中间水池通过二次提升泵(10)连接有水力循环澄清池(11)，水力循环澄清池的出口处依次设有过滤池(12)、回用池(13)，回用池连接回用水泵(14)，中间沉淀池通过污泥管连接有污泥池(15)，污泥池通过压泥泵(16)连接有带式压滤机(17)，带式压滤机通过回水管连接调节池。
2.根据权利要求1所述的一种羽绒废水高效水循环处理系统，其特征在于所述的调节池(1)中设有捞毛格栅(18)，捞毛格栅上穿接有若干转轴(19)，转轴通过连杆(20)连接有电机(21)，转轴上连接有捞毛钩(22)，捞毛钩的外表面设有挂杆(23)。
3.根据权利要求1或2所述的一种羽绒废水高效水循环处理系统，其特征在于所述的水力循环澄清池(11)通过管路连接污泥池(15)，水力循环澄清池内设有锥形筒(24)，锥形筒底部连通中间水池(9)，锥形筒的内壁上设有凸棱(25)，凸棱上设置有多个凹槽(26)。
4.根据权利要求1或2所述的一种羽绒废水高效水循环处理系统，其特征在于所述的中间沉淀池(8)内设有倒挂式桨叶(27)，桨叶的两侧表面设有锯齿(28)，中间沉淀池的内壁上设有弧形的引导条(29)。
说明书
一种羽绒废水高效水循环处理系统
技术领域
本实用新型涉及一种废水处理系统，尤其是涉及一种羽绒废水高效水循环处理系统。
背景技术
为节约水资源，目前我国羽绒行业有相当一部分企业是采用处理粗洗水，回收精洗水的方法，即仅对粗洗水进行处理，并达标排放;而对精洗水稍作沉淀处理后，回收利用作粗洗水，多余水做厂区绿化用水和车间地皮冲洗水。如此来实现水资源部分回收利用目标。中国专利公开了一种羽绒废水处理系统(授权公告号：CN201400628)，包括可通羽绒废水的预曝调节池，预曝调节池连接有污水提升泵，污水提升泵通过污水管连接有可过滤羽绒羽毛的捞毛回收装置，捞毛回收装置连接有接触氧化池，接触氧化池内设有填料，接触氧化池出口通过污水管连接有斜管沉淀池，斜管沉淀池底部设有沉淀区，沉淀区通过污泥管连接污泥干化池，斜管沉淀池的出水口连接快滤池，快滤池通过清水管连接清水外排池;预曝调节池、接触氧化池、快滤池的底部都设有可变微孔曝气软管，可变微孔曝气软管通过空气管连接风机;捞毛回收装置设在接触氧化池的上部，其包括有溢出池，溢出池下部设有倾斜设置的通道连接接触氧化池;污泥干化池通过污水管连接预曝调节池。但是这种系统无法对羽绒废水进行循环澄清，并且沉淀后不能进行进一步接触氧化，从而使得处理较不完全，同时捞毛装置自动化程度较差，澄清沉淀时效率较低。
实用新型内容
本实用新型是提供一种羽绒废水高效水循环处理系统，其主要是解决现有技术所存在的无法对羽绒废水进行循环澄清，并且沉淀后不能进行进一步接触氧化，从而使得处理较不完全，同时捞毛装置自动化程度较差，澄清沉淀时效率较低等的技术问题。
本实用新型的上述技术问题主要是通过下述技术方案得以解决的：
本实用新型的一种羽绒废水高效水循环处理系统，包括调节池，所述的调节池通过管路、第一提升泵、第二提升泵分别连接有第一袋式过滤器、第二袋式过滤器，第一袋式过滤器连接有第一接触氧化池，第二袋式过滤器连接有第二接触氧化池，第一、第二接触氧化池中部设有中间沉淀池，第一、第二接触氧化池的出口端都连接有中间水池，中间水池通过二次提升泵连接有水力循环澄清池，水力循环澄清池的出口处依次设有过滤池、回用池，回用池连接回用水泵，中间沉淀池通过污泥管连接有污泥池，污泥池通过压泥泵连接有带式压滤机，带式压滤机通过回水管连接调节池。本发明设置两个接触氧化池，这样可以同时对较多的羽绒废水进行处理，另外在每个接触氧化池处都预先设置袋式过滤器，可以将调节池中残余的羽绒进行去除处理效果较好。
作为优选，所述的调节池中设有捞毛格栅，捞毛格栅上穿接有若干转轴，转轴通过连杆连接有电机，转轴上连接有捞毛钩，捞毛钩的外表面设有挂杆。电机启动后，转轴旋转带动捞毛钩向上转动，捞毛钩和挂杆即可将水下的羽绒捞起，处理效率较高。
作为优选，所述的水力循环澄清池通过管路连接污泥池，水力循环澄清池内设有锥形筒，锥形筒底部连通中间水池，锥形筒的内壁上设有凸棱，凸棱上设置有多个凹槽。通过凸棱与凹槽可以减缓药剂下沉的时间，这样可以跟羽绒废水充分结合，这样处理效率较高。
作为优选，所述的中间沉淀池内设有倒挂式桨叶，桨叶的两侧表面设有锯齿，中间沉淀池的内壁上设有弧形的引导条。倒挂式桨叶可以将接触氧化后的废水进行切割打散，锯齿可以加强切割效果。然后通过弧形的引导条可以引导水流，从而加快处理效率。
因此，本实用新型可以对羽绒废水进行循环澄清，并且沉淀后可以进行进一步接触氧化，处理较为完全，同时捞毛装置自动化程度较高，澄清沉淀时效率较高，结构简单、合理。
