申请日2018.06.01
公开(公告)日2019.04.05
IPC分类号C02F9/12; C02F103/16
摘要
本实用新型提供一种金属配件加工用污水处理装置，涉及污水处理装置领域。该金属配件加工用污水处理装置，包括污水处理装置本体，所述污水处理装置本体的底部固定连接有支腿，所述污水处理装置本体顶部的中部贯穿开设有出入口，所述出入口的内部设置有盖板，所述污水处理装置本体顶部的两侧均固定连接有电动伸缩杆，所述电动伸缩杆的顶部固定连接有调节板，所述调节板顶部的两侧均固定连接有固定柱。该金属配件加工用污水处理装置，通过启动电动伸缩杆将调节板向上支撑，调节板上升的同时带动固定柱向上，将过滤筒向污水处理装置本体外移动，通过内螺纹孔与外螺纹块的配合作用，方便将过滤筒拆卸，从而可方便对磁铁棒进行拆卸。
权利要求书

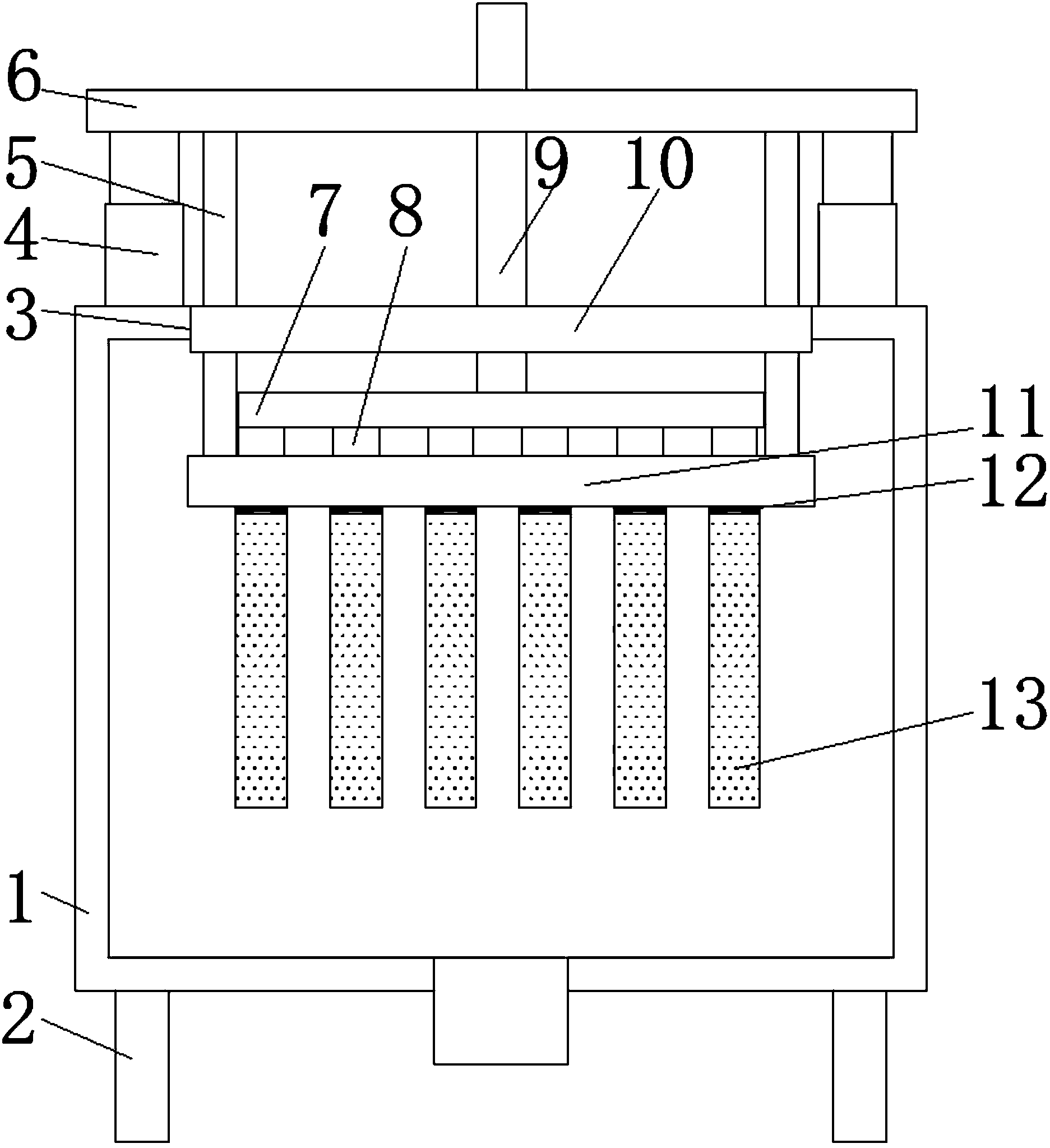

1.一种金属配件加工用污水处理装置，包括污水处理装置本体(1)，其特征在于：所述污水处理装置本体(1)的底部固定连接有支腿(2)，所述污水处理装置本体(1)顶部的中部贯穿开设有出入口(3)，所述出入口(3)的内部设置有盖板(10)，所述污水处理装置本体(1)顶部的两侧均固定连接有电动伸缩杆(4)，所述电动伸缩杆(4)的顶部固定连接有调节板(6)，所述调节板(6)顶部的两侧均固定连接有固定柱(5)，且固定柱(5)的一侧贯穿盖板(10)并延伸至污水处理装置本体(1)的内部，所述固定柱(5)位于污水处理装置本体(1)内部的一侧固定连接有第二分流板(11)，所述调节板(6)顶部的中部穿插连接有进料管(9)，且进料管(9)的底部贯穿盖板(10)并延伸至污水处理装置本体(1)的内部，所述进料管(9)位于污水处理装置本体(1)内部的一侧固定连接有第一分流板(7)，所述第一分流板(7)与第二分流板(11)之间固定连接有连接管(8)，所述第二分流板(11)通过其底部开设有内螺纹孔螺纹连接有外螺纹块(12)，所述外螺纹块(12)的底部固定连接有过滤筒(13);
所述外螺纹块(12)的内腔固定连接有限位座(21)，所述外螺纹块(12)内壁的两侧均开设有卡槽(14)，所述过滤筒(13)内壁的底部固定连接有伸缩柱(24)，所述伸缩柱(24)的顶部固定连接有挤压板(23)，所述伸缩柱(24)的外表面套接有第二复位弹簧(25)，所述挤压板(23)顶部的中部设置有磁铁棒(22)，且磁铁棒(22)的顶部通过限位座(21)并延伸至外螺纹块(12)的内部，所述磁铁棒(22)位于外螺纹块(12)内部的一侧固定连接有按压板(17)，所述按压板(17)内壁的底部固定连接有滑轨(16)，所述按压板(17)通过滑轨(16)滑动连接有活动板(15)，且活动板(15)的顶部延伸至按压板(17)外，所述活动板(15)的一侧固定连接有活动柱(19)，且活动柱(19)贯穿按压板(17)的一侧并延伸至按压板(17)外，所述活动柱(19)位于按压板(17)外的一侧固定连接有卡块(20)，且卡块(20)延伸至卡槽(14)的内部，所述活动柱(19)位于按压板(17)外一侧的表面套接有第一复位弹簧(18)。
2.根据权利要求1所述的一种金属配件加工用污水处理装置，其特征在于：所述第二复位弹簧(25)的一端与挤压板(23)的底部固定连接，且第二复位弹簧(25)的另一端与过滤筒(13)内壁的底部固定连接。
3.根据权利要求1所述的一种金属配件加工用污水处理装置，其特征在于：所述挤压板(23)顶部的两侧均穿插连接有限位滑套，所述挤压板(23)通过限位滑套滑动连接有限位滑柱，且限位滑柱的底部与过滤筒(13)内壁的底部固定连接。
4.根据权利要求1所述的一种金属配件加工用污水 处理装置，其特征在于：所述外螺纹块(12)通过卡槽(14)与卡块(20)卡接，且卡块(20)与卡槽(14)相适配。
5.根据权利要求1所述的一种金属配件加工用污水处理装置，其特征在于：所述第一复位弹簧(18)的一端与卡块(20)的一侧固定连接，且第一复位弹簧(18)的另一侧与按压板(17)的一侧固定连接。
6.根据权利要求1所述的一种金属配件加工用污水处理装置，其特征在于：所述挤压板(23)的顶部开设有限位槽，且磁铁棒(22)的一侧延伸至限位槽的内部，且限位槽与磁铁棒(22)相适配。
7.根据权利要求1所述的一种金属配件加工用污水处理装置，其特征在于：所述外螺纹块(12)通过限位座(21)与磁铁棒(22)滑动连接，且限位座(21)与磁铁棒(22)相适配。
说明书
一种金属配件加工用污水处理装置
技术领域
本实用新型涉及污水处理装置技术领域，具体为一种金属配件加工用污水处理装置。
背景技术
在金属配件生产中，经常要对零件进行切割和焊接工作，与此同时会有大量的金属废渣混入废水中，为此必须对废水进行净化处理，需要对金属进行吸附清除。
但是，传统的污水处理装置，在使用磁铁棒对金属进行吸附的同时，磁铁棒的装拆的步骤复杂，不便于对磁铁棒进行装拆，不便于进行排杂，排杂的效果的不好，同时也不便于对过滤筒进行清洗。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种金属配件加工用污水处理装置，解决了传统的污水处理装置，在使用磁铁棒对金属进行吸附的同时，磁铁棒的装拆的步骤复杂，不便于对磁铁棒进行装拆，不便于进行排杂，排杂的效果的不好，同时也不便于对过滤筒进行清洗的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种金属配件加工用污水处理装置，包括污水处理装置本体，所述污水处理装置本体的底部固定连接有支腿，所述污水处理装置本体顶部的中部贯穿开设有出入口，所述出入口的内部设置有盖板，所述污水处理装置本体顶部的两侧均固定连接有电动伸缩杆，所述电动伸缩杆的顶部固定连接有调节板，所述调节板顶部的两侧均固定连接有固定柱，且固定柱的一侧贯穿盖板并延伸至污水处理装置本体的内部，所述固定柱位于污水处理装置本体内部的一侧固定连接有第二分流板，所述调节板顶部的中部穿插连接有进料管，且进料管的底部贯穿盖板并延伸至污水处理装置本体的内部，所述进料管位于污水处理装置本体内部的一侧固定连接有第一分流板，所述第一分流板与第二分流板之间固定连接有连接管，所述第二分流板通过其底部开设有内螺纹孔螺纹连接有外螺纹块，所述外螺纹块的底部固定连接有过滤筒。
所述外螺纹块的内腔固定连接有限位座，所述外螺纹块内壁的两侧均开设有卡槽，所述过滤筒内壁的底部固定连接有伸缩柱，所述伸缩柱的顶部固定连接有挤压板，所述伸缩柱的外表面套接有第二复位弹簧，所述挤压板顶部的中部设置有磁铁棒，且磁铁棒的顶部通过限位座并延伸至外螺纹块的内部，所述磁铁棒位于外螺纹块内部的一侧固定连接有按压板，所述按压板内壁的底部固定连接有滑轨，所述按压板通过滑轨滑动连接有活动板，且活动板的顶部延伸至按压板外，所述活动板的一侧固定连接有活动柱，且活动柱贯穿按压板的一侧并延伸至按压板外，所述活动柱位于按压板外的一侧固定连接有卡块，且卡块延伸至卡槽的内部，所述活动柱位于按压板外一侧的表面套接有第一复位弹簧。
进一步的，所述第二复位弹簧的一端与挤压板的底部固定连接，且第二复位弹簧的另一端与过滤筒内壁的底部固定连接。
进一步的，所述挤压板顶部的两侧均穿插连接有限位滑套，所述挤压板通过限位滑套滑动连接有限位滑柱，且限位滑柱的底部与过滤筒内壁的底部固定连接。
进一步的，所述外螺纹块通过卡槽与卡块卡接，且卡块与卡槽相适配。
进一步的，所述第一复位弹簧的一端与卡块的一侧固定连接，且第一复位弹簧的另一侧与按压板的一侧固定连接。
进一步的，所述挤压板的顶部开设有限位槽，且磁铁棒的一侧延伸至限位槽的内部，且限位槽与磁铁棒相适配。
进一步的，所述外螺纹块通过限位座与磁铁棒滑动连接，且限位座与磁铁棒相适配。
有益效果
相比较现有技术，本实用新型提供了一种金属配件加工用污水处理装置，具备以下有益效果：
1、该金属配件加工用污水处理装置，通过启动电动伸缩杆将调节板向上支撑，调节板上升的同时带动固定柱向上，将过滤筒向污水处理装置本体外移动，通过内螺纹孔与外螺纹块的配合作用，方便将过滤筒拆卸，从而可方便对磁铁棒进行拆卸，两个活动板向中间移动，带动两个活动柱向中间移动，卡块随活动柱进行移动，对第一复位弹簧进行压缩，使卡块脱离卡槽，从而对磁铁棒进行拆卸清洗，磁铁棒安装时，磁铁棒的一侧从限位座穿过，卡块在限位滑槽内移动，按压按压板，使挤压板对第二复位弹簧进行压缩，与此同时通过活动板、滑轨、第一复位弹簧与活动柱的配合使用，可快速将卡块送入卡槽内，进行卡接，减缓对磁铁棒的装拆步骤，降低磁铁棒装拆的难度，大大的方便了对磁铁棒进行装拆，方便对磁铁棒进行清洗，且清洗效果好。
2、该金属配件加工用污水处理装置，通过过滤筒外设置的滤布，可对废水进行双重的过滤，大大的增加了过滤的效果，通过内螺纹孔与外螺纹块的配合作用，可方便将过滤筒拆卸，大大的方便了对过滤筒与过滤筒外设置的滤布进行清洗，将过滤筒与滤布完全的拆卸，完全拆卸可进一步方便对过滤筒与滤布进行清洗，清洗十分方便的同时，也大大的增加了清洗效果。
