申请日2018.01.04
公开(公告)日2018.09.07
IPC分类号C02F9/14
摘要
本实用新型公开了一种风能化工废水处理系统，本实用新型克服了现有技术中存在的传统处理设备在处理废水时需要耗费大量的电能的缺点。本实用新型包括用于处理生产废水的格栅池，所述的格栅池与用于氧化废水的氧化池相连接，所述的氧化池一端与压滤机连接，所述的压滤机的出口处与用于除去废水中的钙离子的脱钙池相连，所述的脱钙池旁设有用于处理生活污水的调节池，所述的调节池与水解酸化池用废水管道连接，所述的水解酸化池旁设有用于沉淀废水中杂质的沉淀池，所述的沉淀池旁设有曝气池，所述的沉淀池的一端与排放池相连接，所述的排放池外设有用于提供电力的风能装置。本实用新型具有可利用风能来实现废水处理厂的自给自足、安全环保、废水处理能力强等优点。
权利要求书

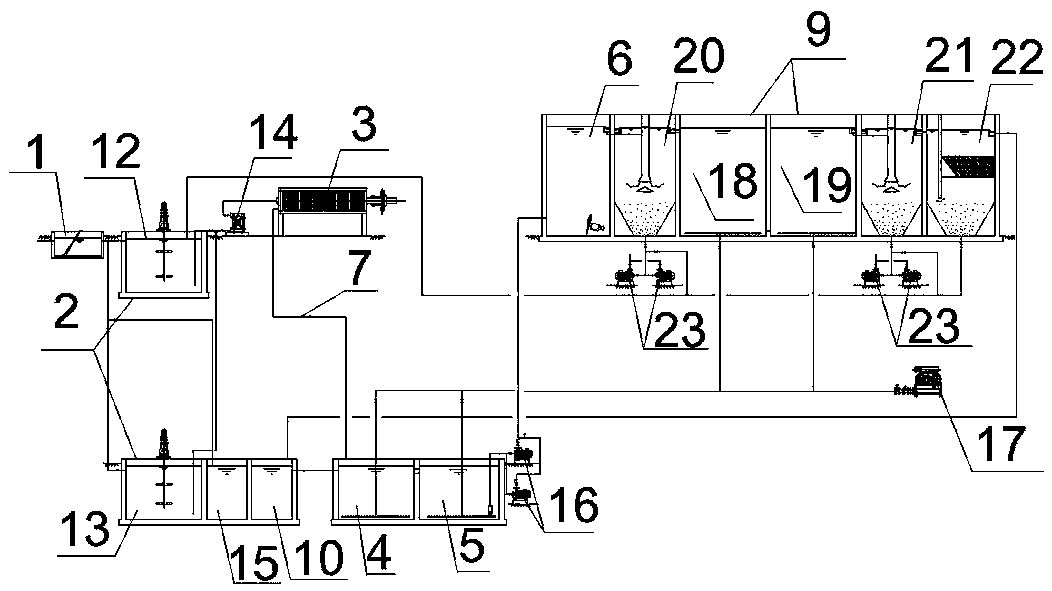

1.一种风能化工废水处理系统，包括用于初步处理生产废水的格栅池(1)，其特征是，所述的格栅池(1)与用于氧化废水的氧化池(2)相连接，所述的氧化池(2)的一端与压滤机(3)连接，所述的压滤机(3)的出口处与用于除去废水中的钙离子的脱钙池(4)相连，所述的脱钙池(4)旁设有用于处理生活污水的调节池(5)，所述的调节池(5)与水解酸化池(6)用废水管道(7)连接，所述的水解酸化池(6)旁设有用于沉淀废水中杂质的沉淀池，所述的沉淀池旁设有曝气池(9)，所述的沉淀池的一端与排放池(10)相连接，所述的排放池(10)外设有用于提供电力的风能装置(11)。
2.根据权利要求1所述的一种风能化工废水处理系统，其特征是，所述的氧化池(2)包括一号集水催化氧化池(12)，所述的一号集水催化氧化池(12)一端与二号集水催化氧化池(13)之间用废水管道(7)连接。
3.根据权利要求2所述的一种风能化工废水处理系统，其特征是，所述的一号集水催化氧化池(12)和二号集水催化氧化池(13)分别与压滤机(3)通过气动隔膜泵(14)相连接。
4.根据权利要求1所述的一种风能化工废水处理系统，其特征是，所述的格栅池(1)的一端与事故池(15)之间通过废水管道(7)相连接。
5.根据权利要求1所述的一种风能化工废水处理系统，其特征是，所述的调节池(5)与水解酸化池(6)之间设有至少两个输送废水的废水提升泵(16)。
6.根据权利要求1所述的一种风能化工废水处理系统，其特征是，所述的调节池(5)、脱钙池(4)和曝气池(9)分别于鼓风机(17)相连接。
7.根据权利要求1所述的一种风能化工废水处理系统，其特征是，所述的曝气池(9)由一号曝气池(18)和二号曝气池(19)组成。
8.根据权利要求1所述的一种风能化工废水处理系统，其特征是，所述的沉淀池包括中沉池(20)，所述的中沉池(20)分别于二沉池(21)和混凝沉淀池(22)通过废水回流泵(23)相连接。
9.根据权利要求1所述的一种风能化工废水处理系统，其特征是，所述的风能装置(11)包括作为主体的扇形叶片(24)，所述的扇形叶片(24)中心设有控制电路(25)，所述的控制电路(25)旁设有电池块(26)，所述的扇形叶片(24)下端设有呈三角形的支撑架(8)。
说明书
一种风能化工废水处理系统
技术领域
本实用新型涉及一种废水处理系统，更具体地说，涉及一种风能化工废水处理系统。
背景技术
目前，中国专利网公开了一种综合电镀废水处理系统，公开号CN204508986U，包括酸洗废水处理系统，脱脂废水处理系统，电镀前处理含油废水处理系统，含锡废水处理系统，含铬废水处理系统，综合废水处理系统，并且还设有员工生活污水处理系统，藉此，从7个方面综合处理污水，采用合理的自动化控制方式，提高污水处理站运行管理水平，尽量避免二次污染发生，并采取措施控制二次污染，在保证达标排放的前提下，通过精心设计优化处理工艺，有效降低工程投资和日常运行费用，合理布局，节约用地。
上述专利虽然具有设计精巧、布局合理、用地节约等优点，但是上述专利是通过电镀来处理废水中的金属离子，在实际生产过程中，处理一次废水往往要耗费大量的电能，导致处理废水的成本较高。
随着社会的发展，人们的能源节约意识逐渐增强，对传统的需要耗费大量的能源的废水处理设备的需求越来越少。现在，传统的废水处理设备已经不能满足人们的生产需求了。
实用新型内容
本实用新型为了克服现有技术中存在的传统处理设备在处理废水时需要耗费大量的电能的缺点，现提供安全性高、废水处理能力强、利用风能的一种风能化工废水处理系统。
本实用新型的一种风能化工废水处理系统，包括用于初步处理生产废水的格栅池，所述的格栅池与用于氧化废水的氧化池相连接，所述的氧化池的一端与压滤机连接，所述的压滤机的出口处与用于除去废水中的钙离子的脱钙池相连，所述的脱钙池旁设有用于处理生活污水的调节池，所述的调节池与水解酸化池用废水管道连接，所述的水解酸化池旁设有用于沉淀废水中杂质的沉淀池，所述的沉淀池旁设有曝气池，所述的沉淀池的一端与排放池相连接，所述的排放池外设有用于提供电力的风能装置。
过去人们是直接用发电厂生产的电能来驱动废水处理装置，该方式在长期的使用过程中需要耗费大量的电力资源，从而导致废水处理的成本居高不下。现在利用安装在室外的数台风能装置来收集风能，可以实现废水厂电力的自给自足，大大降低了废水处理成本。
作为优选，所述的氧化池包括一号集水催化氧化池，所述的一号集水催化氧化池一端与二号集水催化氧化池之间用废水管道连接。所述的一号集水催化氧化池和二号集水催化氧化池分别与压滤机通过气动隔膜泵相连接。传统的废水处理厂一般只设有一处氧化池，常常导致废水中的杂质无法彻底清除。现将废水依次通过一号催化氧化池和二号催化氧化池，进行多级氧化处理，可以有效的提高废水处理效率。利用气动隔膜泵可以高效地传输各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体。压滤机可以高效地分离废水中存在的大颗粒杂质，从而提高废水的处理效率。
作为优选，所述的格栅池的一端与事故池之间通过废水管道相连接。格栅池用于初步分离废水中存在的大颗粒杂质，从而提高废水的处理效率。所述的事故池用来避免废水处理时出现的意外情况。
作为优选，所述的调节池与水解酸化池之间设有至少两个输送废水的废水提升泵。利用废水提升泵可以高效快速地传输废水。
作为优选，所述的调节池、脱钙池和曝气池分别于鼓风机相连接。所述的曝气池由一号曝气池和二号曝气池组成。所述的鼓风机用于给曝气装置提供气体流动的动力，曝气装置将气体分别送入调节池、脱钙池和曝气池中来促进废水中的反应，提高废水处理效率。
作为优选，所述的沉淀池包括中沉池，所述的中沉池分别于二沉池和混凝沉淀池通过废水回流泵相连接。通过多级沉淀机构可以较大程度地出去废水中的杂质。
作为优选，所述的风能装置包括作为主体的扇形叶片，所述的扇形叶片中心设有控制电路，所述的控制电路旁设有电池块，所述的扇形叶片下端设有呈三角形的支撑架。所述的扇形叶片可以有效地随风摆动来收集风能。所述的电池块用于将风能转化为化学能进行储存。所述的控制电路用来分配电池块内储存的化学能。
本实用新型具有以下有益效果：利用风能来实现废水处理厂的自给自足，安全环保，使用寿命长，废水处理能力强。
