申请日2018.06.01
公开(公告)日2019.04.09
IPC分类号C02F3/30
摘要
本实用新型公开了一种生物膜污水反应器，包括外罐体、内罐体、旋切式曝气机以及净化装置，内罐体固定在外罐体内，内罐体的底部与外罐体的底部连通，旋切式曝气机固定在外罐体上并插入内罐体内，曝气机顶部设置有电动机，内罐体由一块筛板隔出填料腔，填料腔内设置有若干个球形生物膜载体，外罐体的内壁上设置有沉淀器，外罐体左侧安装有进水管，右侧安装有出水管。本实用新型工作时，水使球形生物膜载体悬浮和流化，从而不断切割分散气泡使布气均匀，提高氧的利用率，实现气‑固‑液三相充分接触、混合和碰撞，增加了传质面积;球形生物膜载体受水流气流冲刷和相互碰撞，使老化生物膜易于脱落，促进新陈代谢，保证生物膜活性。
权利要求书
1.一种好氧生物膜污水反应器，其特征在于，包括外罐体、内罐体、旋切式曝气机以及净化装置，所述内罐体固定在外罐体内，所述内罐体的底部与所述外罐体的底部连通，所述旋切式曝气机固定在所述外罐体上并插入所述内罐体内，所述曝气机顶部设置有电动机，所述内罐体由一块筛板隔出填料腔，所述填料腔内设置有若干个球形生物膜载体，所述外罐体的内壁上设置有沉淀器，所述外罐体左侧安装有进水管，右侧安装有出水管。
2.根据权利要求1所述的好氧生物膜污水反应器，其特征在于，所述出水管上设置有浮球阀。
3.根据权利要求1所述的好氧生物膜污水反应器，其特征在于，所述外罐体的顶部设置有防雨罩。
4.根据权利要求1所述的好氧生物膜污水反应器，其特征在于，所述内罐体与所述外罐体之间设置有导流槽。
5.根据权利要求4所述的好氧生物膜污水 反应器，其特征在于，所述旋切式曝气机底端安装有搅拌桨。
说明书
好氧生物膜污水反应器
技术领域
本实用新型涉及污水处理设备技术领域，具体涉及一种好氧生物膜污水反应器。
背景技术
生物膜反应器,其工艺原理是运用生物膜法的基本原理，充分利用了活性污泥法的优点，有克服了传统活性污泥法及固定式生物膜法的缺点。该方法通过向反应器中投加一定数量的悬浮载体，提高反应器中的生物量及生物种类，从而提高反应器的处理效率。由于填料密度接近于水，所以在曝气的时候，与水呈完全混合状态，微生物生长的环境为气、液、固三相。载体在水中的碰撞和剪切作用，使空气气泡更加细小，增加了氧气的利用率。另外，每个载体内外均具有不同的生物种类，内部生长一些厌氧菌或兼氧菌，外部为好养菌，这样每个载体都为一个微型反应器，使硝化反应和反硝化反应同时存在，从而提高了处理效果。
现有污水处理用的生物膜反应器，有的仅采用单一的好氧生化处理工艺，脱氮除磷不理想;有的采用单一曝气方式，能耗偏高;有的采用人工湿地等植物处理法，占地太大，受气候影响，运行不稳定;有的设备集成度不高，处理效果差。
实用新型内容
本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种好氧生物膜污水反应器。
为了实现上述目的，本实用新型采用以下技术方案实现：

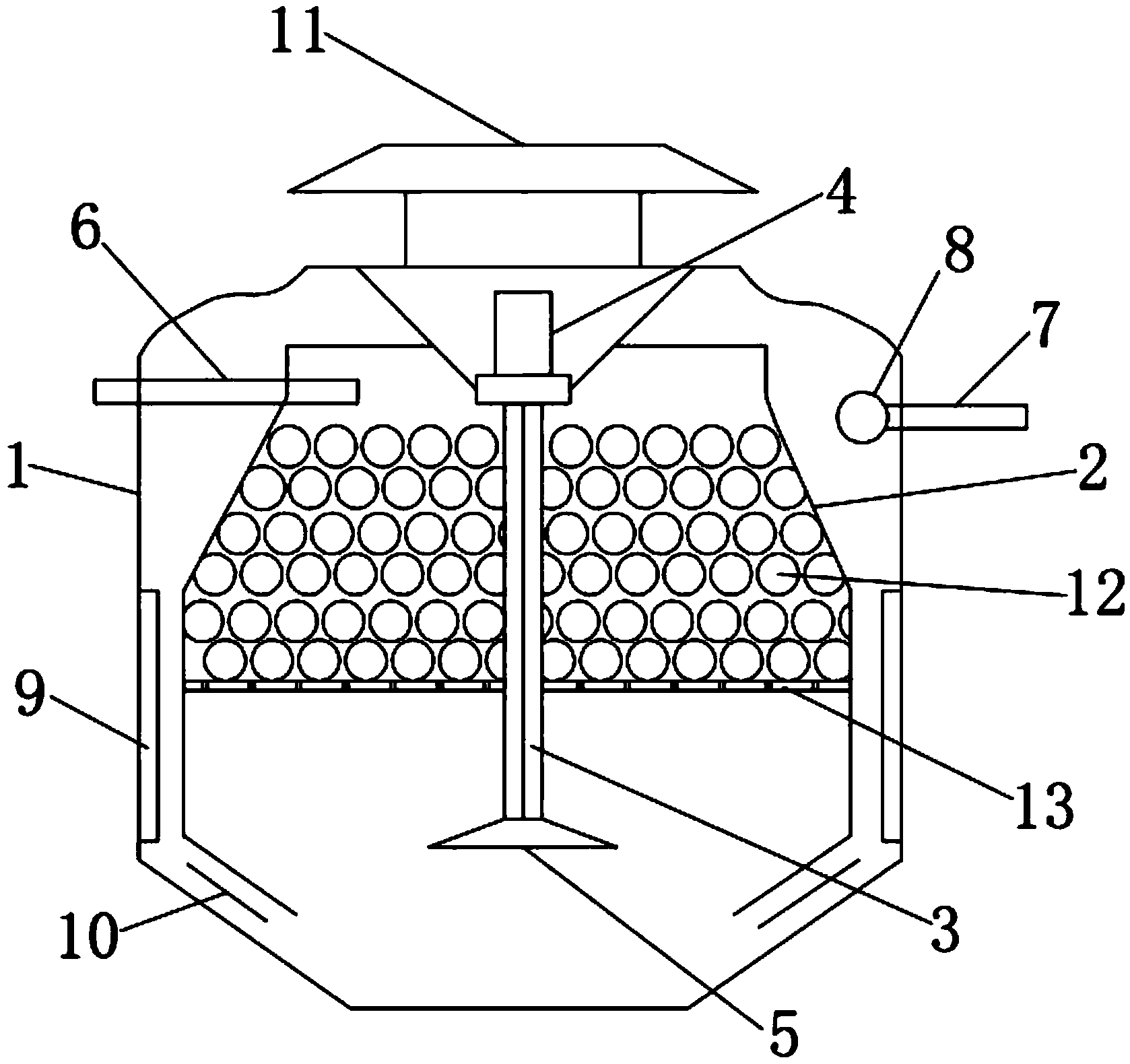

一种好氧生物膜污水反应器，包括外罐体、内罐体、旋切式曝气机以及净化装置，所述内罐体固定在外罐体内，所述内罐体的底部与所述外罐体的底部连通，所述旋切式曝气机固定在所述外罐体上并插入所述内罐体内，所述曝气机顶部设置有电动机，所述内罐体由一块筛板隔出填料腔，所述填料腔内设置有若干个球形生物膜载体，所述外罐体的内壁上设置有沉淀器，所述外罐体左侧安装有进水管，右侧安装有出水管。
进一步地，所述出水管上设置有浮球阀。
进一步地，所述外罐体的顶部设置有防雨罩。
进一步地，所述内罐体与所述外罐体之间设置有导流槽。
进一步地，所述旋切式曝气机底端安装有搅拌桨。
本实用新型的有益效果是：
本实用新型提供的一种好氧生物膜污水反应器，工作时，污水从进水管流入冲击球形生物膜载体使球形生物膜载体悬浮，悬浮的球形生物膜载体流化时不断切割分散气泡使布气均匀，提高氧的利用率，实现气-固-液三相充分接触、混合和碰撞，增加了传质面积，提高传质速率，强化传质过程;同时在球形生物膜载体上缓慢生长有硝化细菌和其它长世代微生物，使生物固体停留时间和水力停留直接相分离，除去氨氮，且生物膜独特的厌氧-耗氧环境使系统具有脱氮功能，解决了硝化而延长泥龄，容易出现污泥膨胀问题;球形生物膜载体受水流气流冲刷和相互碰撞，使老化生物膜易于脱落，促进新陈代谢，保证生物膜活性。
