申请日2018.01.04
公开(公告)日2018.09.07
IPC分类号C02F1/24; G05B19/05; C02F103/24
摘要
本实用新型涉及除污装置技术领域，尤其是一种生产裘皮排出废水处理系统中使用的气浮池除污装置，包括气浮池，气浮池上设有除污装置体，除污装置体包括机壳，机壳的四角位置均设有导向轮，导向轮通过螺栓与机壳转动连接，机壳两侧的中心位置均设有驱动转盘，驱动转盘的下方均设有转轴，转轴贯穿机壳的上表面与驱动转盘固定连接，转轴远离驱动转盘的一端均固定连接有减速电机，机壳两端的内壁上设有接触感应器，机壳内设有PLC控制器，减速电机和触感应器均与PLC控制器电性连接，机壳的下方固定连接有泡沫漂浮板，泡沫漂浮板下方固定连接有收集篮。本实用新型实用性强，值得推广。
权利要求书

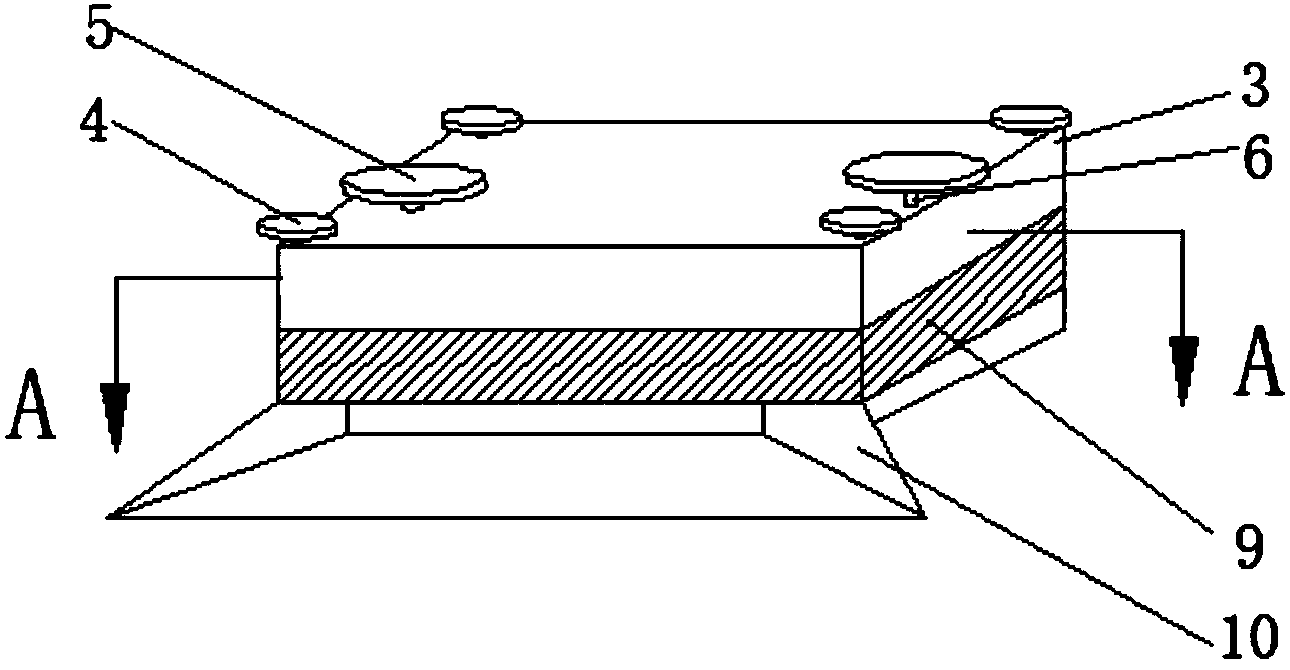

1.一种生产裘皮排出废水处理系统中使用的气浮池除污装置，包括气浮池(1)，其特征在于，所述气浮池(1)内设有除污装置体，所述除污装置体包括机壳(3)，所述机壳(3)的四角位置均设有导向轮(4)，所述导向轮(4)通过螺栓与机壳(3)转动连接，所述机壳(3)两侧的中心位置均设有驱动转盘(5)，所述驱动转盘(5)的下方均设有转轴(6)，所述转轴(6)位于机壳(3)的内部，所述转轴(6)贯穿机壳(3)的上表面与驱动转盘(5)固定连接，所述转轴(6)远离驱动转盘(5)的一端均固定连接有减速电机(7)，所述减速电机(7)固定连接在机壳(3)的内壁上，所述机壳(3)两端的内壁上设有接触感应器(8)，所述接触感应器(8)固定连接在机壳(3)内，所述机壳(3)内设有PLC控制器，PLC控制器外接电源，两个所述减速电机(7)的开关控制器和接触感应器(8)均与所述PLC控制器电性连接，所述机壳(3)的下方固定连接有泡沫漂浮板(9)，所述泡沫漂浮板(9)下方固定连接有收集篮(10)。
2.根据权利要求1所述的一种生产裘皮排出废水处理系统中使用的气浮池除污装置，其特征在于，所述导向轮(4)和驱动转盘(5)均与气浮池(1)两侧的内壁接触。
3.根据权利要求1所述的一种生产裘皮排出废水处理系统中使用的气浮池除污装置，其特征在于，所述导向轮(4)外表面光滑。
4.根据权利要求1所述的一种生产裘皮排出废水处理系统中使用的气浮池除污装置，其特征在于，所述驱动转盘(5)外层为橡胶层。
5.根据权利要求1所述的一种生产裘皮排出废水处理系统中使用的气浮池除污装置，其特征在于，两个所述减速电机(7)为同型号的伺服电机。
6.根据权利要求1所述的一种生产裘皮排出废水处理系统中使用的气浮池除污装置，其特征在于，所述收集篮(10)的数量为两个且开口方向相反。
说明书
一种生产裘皮排出废水处理系统中使用的气浮池除污装置
技术领域
本实用新型涉及除污装置技术领域，尤其涉及一种生产裘皮排出废水处理系统中使用的气浮池除污装置。
背景技术
众所周知，裘皮是带毛鞣制而成的动物毛皮，用作服饰材料，常见有狐皮、貂皮、羊皮和狼皮等，而在现代工艺中，许多工厂通过这些裘皮制成各种用品，常见的是裘皮服装，这也很受许多人的青睐，然而，在生产这些裘皮服装的过程中，这些相关的制造业会排出大量的污水，这些污水会污染河流、湖泊、海岸、湾等，因此其问题的严重性不言而喻，目前，人们采用气浮池来进行除污工作，除污过程中，气浮池水面会有许多浮渣，一般都是通过手动清除，这样工作效率低，去除效果差。
实用新型内容
本实用新型的目的是为了解决现有技术中存在除污效率低的缺点，而提出的一种生产裘皮排出废水处理系统中使用的气浮池除污装置。
为了实现上述目的，本实用新型采用了如下技术方案：
设计一种生产裘皮排出废水处理系统中使用的气浮池除污装置，包括气浮池，所述气浮池内设有除污装置体，所述除污装置体包括机壳，所述机壳的四角位置均设有导向轮，所述导向轮通过螺栓与机壳转动连接，所述机壳两侧的中心位置均设有驱动转盘，所述驱动转盘的下方均设有转轴，所述转轴位于机壳的内部，所述转轴贯穿机壳的上表面与驱动转盘固定连接，所述转轴远离驱动转盘的一端均固定连接有减速电机，所述减速电机固定连接在机壳的内壁上，所述机壳两端的内壁上设有接触感应器，所述接触感应器固定连接在机壳内，所述机壳内设有PLC控制器，PLC控制器外接电源，两个所述减速电机的开关控制器和触感应器均与所述PLC控制器电性连接，所述机壳的下方固定连接有泡沫漂浮板，所述泡沫漂浮板下方固定连接有收集篮。
优选的，所述导向轮和驱动转盘均与气浮池两侧的内壁接触。
优选的，所述导向轮外表面光滑。
优选的，所述驱动转盘外层为橡胶层。
优选的，两个所述减速电机为同型号的伺服电机。
优选的，所述收集篮的数量为两个且开口方向相反。
本实用新型提出的一种生产裘皮排出废水处理系统中使用的气浮池除污装置，有益效果在于：本实用新型的驱动转盘和导向轮的设计，作用在于驱动转盘的转动可以带动整个除污装置体移动，导向轮可以在除污装置体移动时起到导向作用使其能够水平移动;两个伺服减速电机和转轴的设计，作用是减速电机能够同步且平稳的带动转轴转动，从而使两个个驱动转盘同步且平稳转动;泡沫漂浮板的设计，作用是随着气浮池内污水水面上升和下降都能够依靠浮力使整个除污装置体漂浮在水面上;收集篮的设计，作用是当除污装置体在移动时，收集篮可以对污水内的浮渣进行清理，在收集篮收集满后再对收集篮清理;接触感应器和减速电机的开关与PLC控制器电性连接，作用是当除污装置体向气浮池的一端水平移动与气浮池的内壁接触时，接触感应器会传送信号到PLC控制器，PLC控制器会控制减速电机的开关使其反向转动，使得除污装置体向气浮池的另一端移动。本实用新型的好处是能够自动的对气浮池进行除污工作，大大的提高了除污效率。
