申请日2018.06.01
公开(公告)日2019.04.12
IPC分类号C02F1/72; C02F1/52; C02F1/62; C02F103/10
摘要
本实用新型公开了一种电镀废水处理用加药调节装置，包括混合装置、出料装置、储水箱、一号储料箱、二号储料箱、三号储料箱，混合装置包括混合桶、搅拌器、电动机，搅拌器的转动杆与电动机转动轴固定连接，混合桶底部设置有出料口;出料装置包括多组喷头、安装架、驱动电机、气泵，安装架中心处固定安装在驱动电机转动轴上，喷头均匀围绕驱动电机转动轴安装在安装架上，其中一组喷头与出料口紧密接触，气泵通过气管与混合桶相连通;储水箱通过输水管与混合桶相连通，混合桶顶部设置有所述的一号储料箱、二号储料箱、三号储料箱。本实用新型具有便于药品混合、调控出药量、分步加药的优点，其主要用于对电镀废水处理过程中的加药操作。
权利要求书

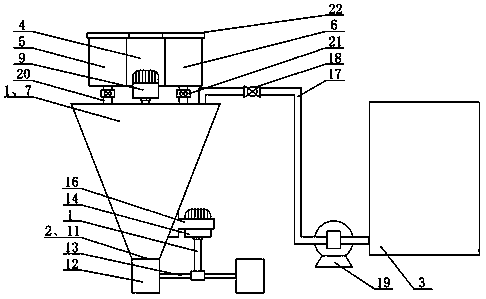

1.一种电镀废水处理用加药调节装置，包括混合装置(1)、出料装置(2)、储水箱(3)、一号储料箱(4)、二号储料箱(5)、三号储料箱(6)，其特征在于：所述混合装置(1)包括混合桶(7)、搅拌器(8)、电动机(9)，所述混合桶(7)为上大下小设置的圆锥状结构，所述混合桶(7)的轴心处设置有搅拌器(8)，所述搅拌器(8)的转动杆(10)与所述电动机(9)转动轴固定连接，所述电动机(9)设置在所述混合桶(7)顶部轴心处，所述混合桶(7)底部设置有出料口(11);所述出料装置(2)安装在所述出料口(11)处，所述出料装置(2)包括多组不同开口口径和开口形状的喷头(12)、安装架(13)、驱动电机(14)、气泵(15)，所述安装架(13)的中心处固定安装在所述驱动电机(14)的转动轴上，多组喷头(12)均匀围绕所述驱动电机(14)的转动轴排列安装在所述安装架(13)上，所述驱动电机(14)的安装座(16)与所述混合桶(7)固定连接，其中一组喷头(12)与所述出料口(11)紧密接触，所述气泵(15)通过气管与所述混合桶(7)顶部相连通;所述储水箱(3)与所述混合桶(7)并排设置，所述储水箱(3)底部通过输水管(17)连接在所述混合桶(7)顶部，所述输水管(17)上安装有电子输水阀(18)、水泵(19);所述混合桶(7)顶部设置有所述的一号储料箱(4)、二号储料箱(5)、三号储料箱(6)，所述一号储料箱(4)、二号储料箱(5)、三号储料箱(6)底部通过输料管(20)与混合桶(7)顶部相连通，输料管(20)上均设置有电子输料阀(21)，所述一号储料箱(4)、二号储料箱(5)、三号储料箱(6)顶部均设置有箱盖(22)。
2.根据权利要求1所述的一种电镀废水处理用加药调节装置，其特征在于：所述混合桶(7)、储水箱(3)固定安装在固定机架上。
3.根据权利要求1所述的一种电镀废水 处理用加药调节装置，其特征在于：所述混合桶(7)的顶部与混合桶(7)桶身部分为分离设置，所述混合桶(7)顶部与混合桶(7)桶身连接处设置有密封橡胶，所述混合桶(7)桶身内壁设置有螺旋均匀排列的导流槽。
4.根据权利要求1所述的一种电镀废水处理用加药调节装置，其特征在于：所述一号储料箱(4)、二号储料箱(5)、三号储料箱(6)中分别添加有重金属捕捉剂、氧化剂、絮凝剂。
5.根据权利要求1所述的一种电镀废水处理用加药调节装置，其特征在于：所述驱动电机(14)为步进电动机(9)，所述驱动电机(14)每次转动角度与相邻两组喷头(12)的设置角度相同。
6.根据权利要求1所述的一种电镀废水处理用加药调节装置，其特征在于：所述喷头(12)与出料口(11)连接处设置有密封橡胶圈。
说明书
一种电镀废水处理用加药调节装置
技术领域
本实用新型涉及水处理技术领域，具体的说是一种电镀废水处理用加药调节装置。
背景技术
电镀技术是工业中广泛应用的基础工艺，涉及到众多工业行业，是国民经济中不可缺少的工艺行业，具有独特的应用价值，目前，随着对电镀行业环保要求的提高，很多地区要求电镀行业废水处理后回用率不低于百分之六十，电镀行业本身也有增产不增污的需要，在电镀生产过程中，常使用大量的化学品和各种金属物质，也消耗了大量的能源和水资源，产生了大量的电镀废水。
对电镀废水的处理需要添加重金属捕捉剂、氧化剂、絮凝剂以促进电镀废水的处理效果，传统的加药调节装置难以满足药品混合、调控出药、分步加药等多重功能。
实用新型内容
针对现有技术中存在的上述不足之处，本实用新型目的是提供一种便于对药品混合、便于调控出药量、便于分步加药的电镀废水处理用加药调节装置。
本实用新型为实现上述目的所采用的技术方案是：一种电镀废水处理用加药调节装置，包括混合装置、出料装置、储水箱、一号储料箱、二号储料箱、三号储料箱，所述混合装置包括混合桶、搅拌器、电动机，所述混合桶为上大下小设置的圆锥状结构，所述混合桶的轴心处设置有搅拌器，所述搅拌器的转动杆与所述电动机转动轴固定连接，所述电动机设置在所述混合桶顶部轴心处，所述混合桶底部设置有出料口;所述出料装置安装在所述出料口处，所述出料装置包括多组不同开口口径和开口形状的喷头、安装架、驱动电机、气泵，所述安装架的中心处固定安装在所述驱动电机的转动轴上，多组喷头均匀围绕所述驱动电机的转动轴排列安装在所述安装架上，所述驱动电机的安装座与所述混合桶固定连接，其中一组喷头与所述出料口紧密接触，所述气泵通过气管与所述混合桶顶部相连通;所述储水箱与所述混合桶并排设置，所述储水箱底部通过输水管连接在所述混合桶顶部，所述输水管上安装有电子输水阀、水泵;所述混合桶顶部设置有所述的一号储料箱、二号储料箱、三号储料箱，所述一号储料箱、二号储料箱、三号储料箱底部通过输料管与混合桶顶部相连通，各组输料管上均设置有电子输料阀，所述一号储料箱、二号储料箱、三号储料箱顶部均设置有箱盖。
所述混合桶、储水箱固定安装在固定机架上。
所述混合桶的顶部与混合桶桶身部分为分离设置，所述混合桶顶部与混合桶桶身连接处设置有密封橡胶，所述混合桶桶身内壁设置有螺旋均匀排列的导流槽。
所述一号储料箱、二号储料箱、三号储料箱中分别添加有重金属捕捉剂、氧化剂、絮凝剂。
所述驱动电机为步进电动机，所述驱动电机每次转动角度与相邻两组喷头的设置角度相同。
所述喷头与出料口连接处设置有密封橡胶圈。
本实用新型的有益效果：所述混合桶为上大下小设置的圆锥状结构，所述混合桶的轴心处设置有搅拌器，所述搅拌器的转动杆与所述电动机转动轴固定连接为搅拌器提供动力，同时便于对药品混合;所述安装架的中心处固定安装在驱动电机的转动轴上，多组喷头均匀围绕所述驱动电机的转动轴排列安装在所述安装架上，其中一组喷头与所述出料口紧密接触，通过驱动电机带动不同型号的喷头转动，调控出料口的出药量;所述混合桶顶部设置有所述的一号储料箱、二号储料箱、三号储料箱，各组储料箱中的药剂可先后在混合桶中与储水箱的中水进行充分混合，并先后由出料口输出，起到便于分步加药的目的。
