申请日2018.01.04
公开(公告)日2018.09.25
IPC分类号F04D7/04; F04D29/08; F04D29/62; F04D29/66; F04D29/70; F04D29/24; F04D29/00; F04D29/02
摘要
本实用新型公开了一种防止管道堵塞的污泥泵，包括污泥泵本体，污泥泵本体的一端设有污泥进口，污泥泵本体的另一端设有污泥出口，污泥泵本体内部设有叶轮，叶轮的中部固定设有套环，污泥泵本体一侧的底部安装有电机，电机的输出轴与转轴传动连接，转轴的一端穿过污泥泵本体与套环套接，污泥进口的一端套接有过滤管。本实用新型通过设有的密封圈起到密封固定的作用，防止污泥和水泄露对电机造成影响，通过设有的L型固定件起到连接固定电机和底座的作用，通过设有的销孔和销钉的配合，起到固定L型固定件的作用，同时便于拆卸和安装，通过设有的减震橡胶垫和减震弹簧，起到减小震动的作用，防止震动对污泥泵本体的工作造成影响。
权利要求书

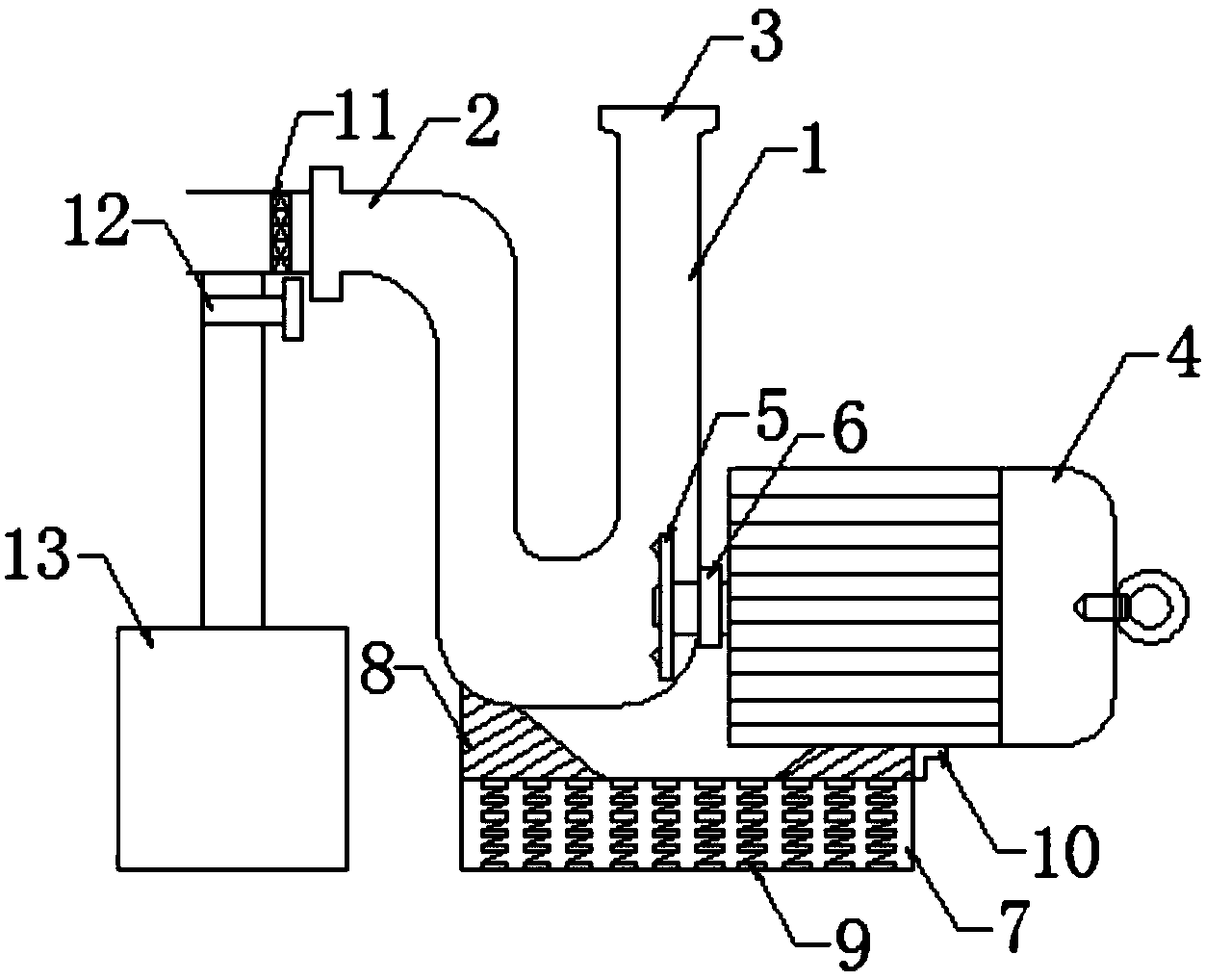

1.一种防止管道堵塞的污泥泵，包括污泥泵本体(1)，其特征在于，所述污泥泵本体(1)的一端设有污泥进口(2)，所述污泥泵本体(1)的另一端设有污泥出口(3)，所述污泥泵本体(1)内部设有叶轮(5)，所述叶轮(5)的中部固定设有套环(15)，所述污泥泵本体(1)一侧的底部安装有电机(4)，所述电机(4)的输出轴与转轴传动连接，所述转轴的一端穿过污泥泵本体(1)与套环(15)套接，所述污泥进口(2)的一端套接有过滤管，所述过滤管的内部固定设有栅格网(11)，所述过滤管的底端通过连接管与废料收集箱(13)顶端的一侧连接，所述连接管的顶部安装有电磁阀门(12)，所述污泥泵本体(1)和电机(4)的底端设有底座(7)，所述底座(7)内部的顶端设有减震橡胶垫(8)，所述底座(7)内部的底端设有若干个减震弹簧(9)，所述电机(4)和电磁阀门(12)均通过开关与电源电性连接。
2.根据权利要求1所述的一种防止管道堵塞的污泥泵，其特征在于，所述叶轮(5)的一侧固定设有若干个切割齿(14)，所述叶轮(5)的表面涂有酚醛树脂漆。
3.根据权利要求1所述的一种防止管道堵塞的污泥泵，其特征在于，所述电机(4)与底座(7)的连接处设有L型固定件(10)，所述L型固定件(10)的两侧均设有若干个销孔(16)。
4.根据权利要求1所述的一种防止管道堵塞的污泥泵，其特征在于，所述污泥泵本体(1)与转轴的连接处套设有密封圈(6)。
5.根据权利要求1所述的一种防止管道堵塞的污泥泵，其特征在于，所述电机(4)的一端固定设有扣环。
说明书
一种防止管道堵塞的污泥泵
技术领域
本实用新型涉及一种污泥泵，具体为一种防止管道堵塞的污泥泵。
背景技术
如我们所知，污泥泵是一种电机与泵的连体，主要起到输送和排通污泥的作用，然而现有的污泥泵因污泥中含有大量的杂质，长期的堆积容易造成污泥泵的管道堵塞，从而使得污泥泵工作效率低下，严重时会导致电机损坏，而且现有的污泥泵工作时，会产生大量的噪音和震动，从而影响污泥泵的工作效率，同时噪音会造成环境的污染，因此我们对此做出改进，提出一种防止管道堵塞的污泥泵。
发明内容
为解决现有技术存在的减震效果差且容易造成管道堵塞的缺陷，本实用新型提供一种防止管道堵塞的污泥泵。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种防止管道堵塞的污泥泵，包括污泥泵本体，所述污泥泵本体的一端设有污泥进口，所述污泥泵本体的另一端设有污泥出口，所述污泥泵本体内部设有叶轮，所述叶轮的中部固定设有套环，所述污泥泵本体一侧的底部安装有电机，所述电机的输出轴与转轴传动连接，所述转轴的一端穿过污泥泵本体与套环套接，所述污泥进口的一端套接有过滤管，所述过滤管的内部固定设有栅格网，所述过滤管的底端通过连接管与废料收集箱顶端的一侧连接，所述连接管的顶部安装有电磁阀门，所述污泥泵本体和电机的底端设有底座，所述底座内部的顶端设有减震橡胶垫，所述底座内部的底端设有若干个减震弹簧，所述电机和电磁阀门均通过开关与电源电性连接。
进一步的，所述叶轮的一侧固定设有若干个切割齿，所述叶轮的表面涂有酚醛树脂漆。
进一步的，所述电机与底座的连接处设有L型固定件，所述L型固定件的两侧均设有若干个销孔。
进一步的，所述污泥泵本体与转轴的连接处套设有密封圈。
进一步的，所述电机的一端固定设有扣环。
本实用新型具有的有益效果：该种防止管道堵塞的污泥泵，通过设有的密封圈起到密封固定的作用，防止污泥和水泄露对电机造成影响，通过设有的L型固定件起到连接固定电机和底座的作用，通过设有的销孔和销钉的配合，起到固定L型固定件的作用，同时便于拆卸和安装，通过设有的减震橡胶垫和减震弹簧，起到减小震动的作用，防止震动对污泥泵本体的工作造成影响，通过设有的栅格网起到过滤污泥中较大杂质的作用，防止杂质的堆积造成污泥泵的管道堵塞，从而影响污泥泵的工作效率，通过设有的废料收集箱可以对杂质进行收集储存，从而方便工作人员对废料进行处理，通过设有的电磁阀门便于工作控制废料的流通，通过设有的切割齿起到切割残留较小杂质的作用，防止较小杂质堵塞管道。
