申请日2018.01.04
公开(公告)日2018.09.14
IPC分类号C02F9/14; C02F103/16
摘要
本实用新型涉及污水处理建筑设备领域，具体涉及一种轮毂业电镀污水处理池系统。处理承载力比较大，不容易被腐蚀反应，特殊三池一体功能强又大量节约建设费用，一种轮毂业电镀污水处理池系统，包括应急池(1)、多功能一体池(2)、污泥池(3)、二沉池(4)、反应塔组(5)、一沉池(6)，一沉池通过排水管组连接到反应塔组(5)，反应塔组(5)末端连接排水管再经过加压水泵凑送到二沉池(4)，多功能一体池(2)末端设置紧急排放回流口(7)和后方一体连接的应急池相连接;其中：所述多功能一体池包括防腐蚀水泥槽框体(8)，防腐蚀水泥槽框体被第一竖断壁(9)和第二竖断壁(9A)隔离出应急池、回用池(10)、调节池(11)。
权利要求书
1.一种轮毂业电镀污水处理池系统，其特征是：包括应急池(1)、多功能一体池(2)、污泥池(3)、二沉池(4)、反应塔组(5)、一沉池(6)，一沉池通过排水管组连接到反应塔组(5)，反应塔组(5)末端连接排水管再经过加压水泵凑送到二沉池(4)，二沉池(4)设置相互连接的水槽路和污泥池(3)连接，污泥池底部设置刮泥器，并在底部设置泥水排出口用于排泄沉淀污泥，污泥池顶部设置抽水泵再通过抽水泵上接通的沉淀水抽水管接入至多功能一体池(2)内，多功能一体池(2)末端设置紧急排放回流口(7)和后方一体连接的应急池相连接;其中：所述多功能一体池包括防腐蚀水泥槽框体(8)，防腐蚀水泥槽框体采用钢筋水泥建设，并在其内壁涂好防腐蚀涂料做好抗腐蚀处理，这些建设和处理工序也同样在横隔断壁和竖隔断壁上使用，防腐蚀水泥槽框体被第一竖断壁(9)和第二竖断壁(9A)隔离出应急池、回用池(10)、调节池(11)，所述调节池(11)内横向设置横断壁(12)，横断壁分隔调节池，分隔出内调节池(13)和外调节池(14)，内调节池内设置吸附填充料架(15)，外调节池底部设置若干曝气头组(16)，横断壁高度矮于第二竖断壁，第二竖断壁底部设置回流闸孔使得回用池和调节池相连通，第二竖断壁顶部在匹配调节池处设置顶通水口(17)，顶通水口上挂接通水过滤筒(17A)，和通水过滤筒在顶部通联回用池和调节池，回用池内设置排出水泵(18)并接通排水管B(19)插入连接至应急池。
2.根据权利要求1所述的一种轮毂业电镀污水处理池系统，其特征是：所述横断壁为两只设置在调节池的两侧，将整个多功能一体池的前端隔断出2个回用池和中间1个调节池。
3.根据权利要求1所述的一种轮毂业电镀污水处理池系统，其特征是：所述通水过滤筒为L形状，横向部分挂在顶通水口上，竖向部分插入调节池内，并在通水过滤筒的入水口处设置抽水潜水泵(20)。
4.根据权利要求1所述的一种轮毂业电镀污水处理池系统，其特征是：所述多功能一体池还设置有投药管(21)和投药塔连接。
5.根据权利要求1所述的一种轮毂业电镀污水处理池系统，其特征是：所述反应塔组包括厌氧反应塔(22)和兼氧反应塔(23)，厌氧反应塔(22)和兼氧反应塔(23)通过通气管和通水管连接。
6.根据权利要求1所述的一种轮毂业电镀污水处理池系统，其特征是：所述排水管B中间位置还设置有压滤机(24)。
7.根据权利要求1所述的一种轮毂业电镀污水处理池系统，其特征是：所述回流闸孔上设置压力水闸(25)。
说明书
一种轮毂业电镀污水处理池系统
技术领域
本实用新型涉及污水处理建筑设备领域，具体涉及一种轮毂业电镀污水处理池系统。
背景技术
电镀主要就是盐酸，硫酸，片碱和铬酸等进行金属反应进行，进行涂装或电镀等表面处理，这种表面处理过程会产生成分复杂的生产废水，处理条件比较复杂。
实用新型内容
本实用新型的目的是提供一种轮毂业电镀污水处理池系统，处理承载力比较大，不容易被腐蚀反应，特殊三池一体功能强又大量节约建设费用。

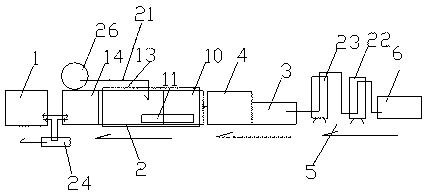

本实用新型是通过下述技术方案实现的：一种轮毂业电镀污水处理池系统，包括应急池(1)、多功能一体池(2)、污泥池(3)、二沉池(4)、反应塔组(5)、一沉池(6)，一沉池通过排水管组连接到反应塔组(5)，反应塔组(5)末端连接排水管再经过加压水泵凑送到二沉池(4)，二沉池(4)设置相互连接的水槽路和污泥池(3)连接，污泥池底部设置刮泥器，并在底部设置泥水排出口用于排泄沉淀污泥，污泥池顶部设置抽水泵再通过抽水泵上接通的沉淀水抽水管接入至多功能一体池(2)内，多功能一体池(2)末端设置紧急排放回流口(7)和后方一体连接的应急池相连接;其中：所述多功能一体池包括防腐蚀水泥槽框体(8)，防腐蚀水泥槽框体被第一竖断壁(9)和第二竖断壁(9A)隔离出应急池、回用池(10)、调节池(11)，所述调节池(11)内横向设置横断壁(12)，横断壁分隔出内调节池(13)和外调节池(14)，内调节池内设置吸附填充料架(15)，外调节池底部设置若干曝气头组(16)，横断壁高度矮于第二竖断壁，第二竖断壁底部设置回流闸孔(17A)使得回用池和调节池相连通，第二竖断壁顶部在匹配调节池处设置顶通水口(17B)，顶通水口上挂接通水过滤筒，和通水过滤筒在顶部通联回用池和调节池，回用池内设置排出水泵(18)并接通排水管B(19)插入连接至应急池。
作为优选所述横断壁为两只设置在调节池的两侧，将整个多功能一体池的前端隔断出2个回用池和中间1个调节池。利用曝气将反应水反复的冲击进调节池，并且再到回用池这种处理反应数据比较快，处理反应大，并且工序处理能够分离。
作为优选所述通水过滤筒为L形状，横向部分挂在顶通水口上，竖向部分插入调节池内，并在通水过滤筒的入水口处设置抽水潜水泵(20)。直接抽取底部的反应水进入回收水，水质比较好吸附多，并且在吸收过程中进行过滤。
作为优选所述多功能一体池还设置有投药管(21)和投药塔连接。投药塔直接进行连接投入能使得大量的反应能够更好。
作为优选所述反应塔组包括厌氧反应塔(22)和兼氧反应塔(23)，厌氧反应塔(22)和兼氧反应塔(23)通过通气管和通水管连接。通过厌氧反应和兼氧反应能比较全面的处理各种有机和无机污染物质。
作为优选所述排水管B中间位置还设置有压滤机(24)。作为压滤机能进一步的过滤更过的污泥和其他细致的杂物将其进入回流池。
作为优选所述回流闸孔上设置压力水闸(25)。通过压力水闸的控制能合理的调节应急池和回用池的处理水，尽量的减少漫水情况。
本实用新型具有以下有益效果：循环能力非常强，速度快，利用回用池、调节池反复冲刷上翻的，而一旦内部的水满后，又会马上冲刷出来，这样避免了一种反应不断要抽离并且调节的情况，反应速度会比以往大幅度提交，交换性也更好。
