申请日2018.06.01
公开(公告)日2019.03.26
IPC分类号B01F9/16; C02F1/52
摘要

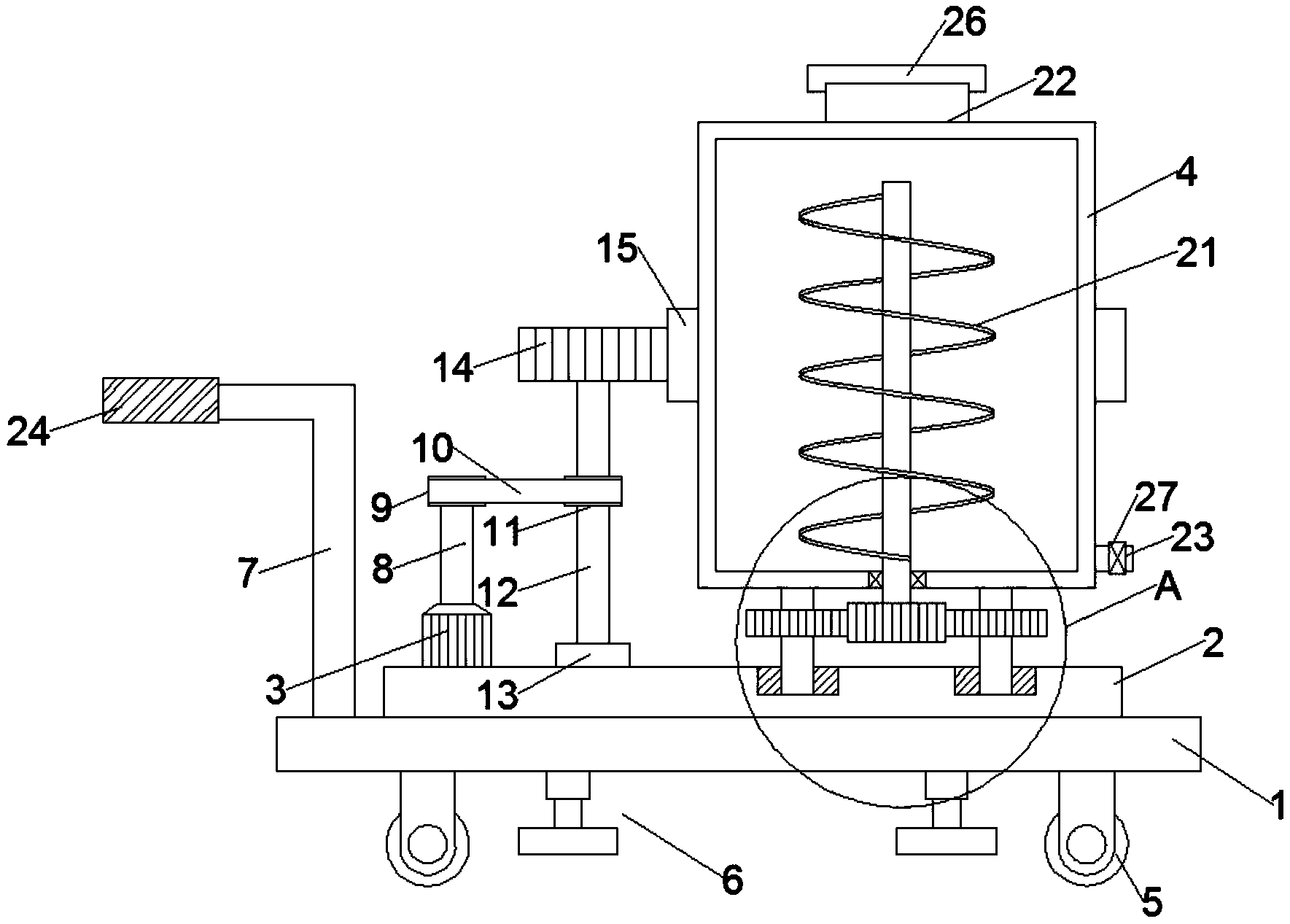

本实用新型涉及水处理技术领域，具体涉及一种生活废水处理用混合装置，包括底板、安装板、驱动电机和箱体，底板底部两端对称设有滚轮，滚轮内侧设有定位机构，定位机构包括电动伸缩杆和摩擦板，电动伸缩杆上端与底板相连，下端与摩擦板相连，底板左侧设有推手，底板顶部设有安装板，安装板左侧安装有驱动电机，驱动电机输出端设有第一转轴，第一转轴上端设有主动皮带轮，本实用新型提供了一种生活废水处理用混合装置，可对生活废水泥和絮凝剂进行高效的混合搅拌，提高了混合搅拌的均匀程度和充分程度，降低了废水处理人员的工作强度，同时通过设有定位机构，可以更方便地移动和定位，提高了实用性。
权利要求书
1.一种生活废水处理用混合装置，包括底板、安装板、驱动电机和箱体，其特征在于：所述底板底部两端对称设有滚轮，所述滚轮内侧设有定位机构，所述定位机构包括电动伸缩杆和摩擦板，所述电动伸缩杆上端与所述底板相连，下端与所述摩擦板相连，所述底板左侧设有推手，所述底板顶部设有所述安装板，所述安装板左侧安装有所述驱动电机，所述驱动电机输出端设有第一转轴，所述第一转轴上端设有主动皮带轮，所述主动皮带轮通过皮带转动连接有从动皮带轮，所述从动皮带轮设置在第二转轴上，所述第二转轴下端通过第一轴承座与所述底板相连，所述第二转轴上端设有第一齿轮，所述第一齿轮与第二齿轮相互啮合，所述第二齿轮设置在所述箱体外壁上，所述箱体底部两端对称设有滑杆，所述滑杆上设有第三齿轮，所述第三齿轮与第四齿轮相互啮合，所述滑杆下端与滑轨相互配合，所述滑轨设置在所述安装板上，所述第四齿轮设置在搅拌轴的下端，所述搅拌轴贯穿所述箱体底壁并延伸至箱体内腔，所述搅拌轴上设有螺旋叶片，所述箱体顶部设有进料口，所述箱体右侧底部设有出料口。
2.根据权利要求1所述的一种生活废水处理用混合装置，其特征在于：所述推手上设有防滑橡胶套。
3.根据权利要求1所述的一种生活废水处理用混合装置，其特征在于：所述搅拌轴与所述箱体底壁之间设有第二轴承座。
4.根据权利要求1所述的一种生活废水 处理用混合装置，其特征在于：所述进料口上设有密封盖。
5.根据权利要求1所述的一种生活废水处理用混合装置，其特征在于：所述出料口上设有出料阀。
6.根据权利要求1所述的一种生活废水处理用混合装置，其特征在于：所述驱动电机为伺服电机。
说明书
一种生活废水处理用混合装置
技术领域
本实用新型涉及水处理技术领域，具体涉及一种生活废水处理用混合装置。
背景技术
众所周知，生活废水指的是居民日常生活中排泄的洗涤水。废水其实只有很少一部分经过处理，大部分都是未经过处理直接排入了河流等。小城市更严重。大便等一般不直接排入，而是有收集措施。废水中污染物成分极其复杂多样，任何一种处理方法都难以达到完全净化的目的，而常常要几种方法组成处理系统，才能达到处理的要求。按处理程度的不同，废水处理系统可分为一级处理、二级处理和深度处理，在废水处理时，需要对废水与絮凝剂进行混合。
然而现有的混合装置对生活废水泥和絮凝剂进行混合搅拌时，存在混合搅拌效率不高、混合搅拌不均匀的现象，而且使用时不能方便地移动与固定。
实用新型内容
针对现有技术的不足，本实用新型提供了一种生活废水处理用混合装置，可对生活废水泥和絮凝剂进行高效的混合搅拌，提高了混合搅拌的均匀程度和充分程度，降低了废水处理人员的工作强度，同时通过设有定位机构，可以更方便地移动和定位，提高了实用性。
本实用新型通过以下技术方案予以实现：
一种生活废水处理用混合装置，包括底板、安装板、驱动电机和箱体，所述底板底部两端对称设有滚轮，所述滚轮内侧设有定位机构，所述定位机构包括电动伸缩杆和摩擦板，所述电动伸缩杆上端与所述底板相连，下端与所述摩擦板相连，所述底板左侧设有推手，所述底板顶部设有所述安装板，所述安装板左侧安装有所述驱动电机，所述驱动电机输出端设有第一转轴，所述第一转轴上端设有主动皮带轮，所述主动皮带轮通过皮带转动连接有从动皮带轮，所述从动皮带轮设置在第二转轴上，所述第二转轴下端通过第一轴承座与所述底板相连，所述第二转轴上端设有第一齿轮，所述第一齿轮与第二齿轮相互啮合，所述第二齿轮设置在所述箱体外壁上，所述箱体底部两端对称设有滑杆，所述滑杆上设有第三齿轮，所述第三齿轮与第四齿轮相互啮合，所述滑杆下端与滑轨相互配合，所述滑轨设置在所述安装板上，所述第四齿轮设置在搅拌轴的下端，所述搅拌轴贯穿所述箱体底壁并延伸至箱体内腔，所述搅拌轴上设有螺旋叶片，所述箱体顶部设有进料口，所述箱体右侧底部设有出料口。
优选的，所述推手上设有防滑橡胶套。
优选的，所述搅拌轴与所述箱体底壁之间设有第二轴承座。
优选的，所述进料口上设有密封盖。
优选的，所述出料口上设有出料阀。
优选的，所述驱动电机为伺服电机。
本实用新型的有益效果为：
1、打开电源，控制驱动电机工作，驱动电机带动第一转轴转动，第一转轴带动主动皮带轮转动，主动皮带轮通过皮带传动带动从动皮带轮转动，从动皮带轮带动第二转轴转动，第二转轴带动第一齿轮转动，第一齿轮带动第二齿轮转动，第二齿轮带动箱体在滑杆与滑轨的配合下转动，箱体转动的同时，滑杆在滑轨内做圆周转动，同时滑杆带动第三齿轮做圆周转动，第三齿轮带动第四齿轮转动，第四齿轮带动搅拌轴转动，搅拌轴带动螺旋叶片转动，螺旋叶片对箱体内腔中的生活废水和絮凝剂进行搅拌，通过箱体与螺旋叶片的同步转动，相互配合，提高了对生活废水和絮凝剂搅拌的均匀充分程度和搅拌效率。
2、通过设有推手和滚轮，可以更方便地移动和使用，通过在推手上设有防滑橡胶套，可以增加手部与推手的舒适度，保护了手部;通过设有定位机构，控制电动伸缩杆工作，电动伸缩杆伸长带动摩擦板接触地面，可以防止使用时滚轮发生移动，起到了定位的作用;通过驱动电机为伺服电机，可以更准确的控制其转速，方便使用。
