申请日2018.01.04
公开(公告)日2018.09.07
IPC分类号C02F9/14; H02J7/35
摘要
本实用新型公开了一种太阳能化工废水处理系统，本实用新型克服了现有技术中存在的传统处理设备在处理废水时需要耗费大量的电能的缺点。本实用新型包括用于输入污水和初步调节污水的调节池，其特征是，所述的调节池中设有废水提升泵，所述的调节池后端设有压滤机，压滤机前端设有气动隔膜泵，所述的调节池与用于除去钙离子的脱钙池相连接，所述的脱钙池的另一端与氧化池相连接，所述的氧化池旁设有管理和调节污水处理系统的设备控制间，所述的设备间上方设有用于采集太阳能的太阳能模块，所述的设备控制间的另一旁设有用生物来降解污水的曝气池，所述的曝气池前端设有反应池和沉淀池，所述的沉淀池后设有用于酸化污水的水解酸化池。本实用新型具有节能环保等优点。
权利要求书

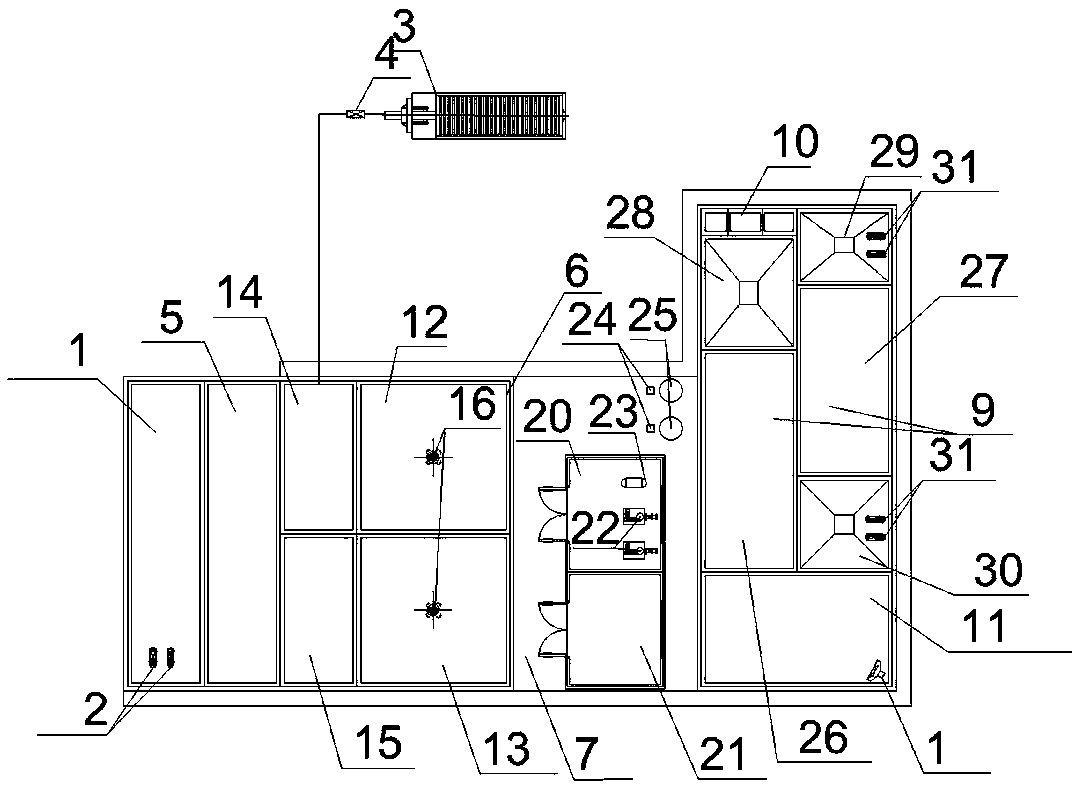

1.一种太阳能化工废水处理系统，包括用于输入污水和初步调节污水的调节池(1)，其特征是，所述的调节池(1)中设有废水提升泵(2)，所述的调节池(1)后端设有压滤机(3)，压滤机(3)前端设有气动隔膜泵(4)，所述的调节池(1)与用于除去钙离子的脱钙池(5)相连接，所述的脱钙池(5)的另一端与氧化池(6)相连接，所述的氧化池(6)旁设有管理和调节污水处理系统的设备控制间(7)，所述的设备控制间(7)上方设有用于采集太阳能的太阳能模块(8)，所述的设备控制间(7)的另一旁设有用生物来降解污水的曝气池(9)，所述的曝气池(9)前端设有反应池(10)和沉淀池，所述的沉淀池后设有用于酸化污水的水解酸化池(11)。
2.根据权利要求1所述的一种太阳能化工废水处理系统，其特征是，所述的氧化池(6)由一号催化氧化池(12)和二号催化氧化池(13)组成。
3.根据权利要求2所述的一种太阳能化工废水处理系统，其特征是，所述的一号催化氧化池(12)前端设有用于将处理过的废水排出室外的外排池(14)，所述的二号催化氧化池(13)前端设有用于储存事故水的事故池(15)，所述的一号催化氧化池(12)和二号催化氧化池(13)内都设有不锈钢搅拌器(16)。
4.根据权利要求1所述的一种太阳能化工废水处理系统，其特征是，所述的太阳能模块(8)包括数个太阳能采集板(17)，所述的太阳能采集板(17)下端设有控制电路(18)，所述的控制电路(18)旁设有电池板(19)。
5.根据权利要求1所述的一种太阳能化工废水处理系统，其特征是，所述的设备控制间(7)包括放置污水处理设备的设备间(20)，所述的设备间(20)旁设有用于操控设备的操作间(21)。
6.根据权利要求5所述的一种太阳能化工废水处理系统，其特征是，所述的设备间(20)内设有至少两台鼓风机(22)和至少一台空压机(23)，所述的设备间(20)旁设有至少两台隔膜计量泵(24)和至少两台配药箱(25)。
7.根据权利要求1所述的一种太阳能化工废水处理系统，其特征是，所述的曝气池(9)包括一号曝气池(26)和二号曝气池(27)。
8.根据权利要求1所述的一种太阳能化工废水处理系统，其特征是，所述的沉淀池包括混凝沉淀池(28)，所述的混凝沉淀池(28)旁设有二沉池(29)，所述的二沉池(29)下方设有中沉池(30)，所述的二沉池(29)和中沉池(30)外侧都设有至少两台用于脱水处理前污泥输送的污泥泵(31)。
9.根据权利要求1所述的一种太阳能化工废水处理系统，其特征是，所述的水解酸化池(11)底部设有用于在水中进行搅拌的潜水搅拌机(32)。
说明书
一种太阳能化工废水处理系统
技术领域
本实用新型涉及一种废水处理系统，更具体地说，涉及一种太阳能化工废水处理系统。
背景技术
目前，中国专利网公开了一种电镀废水处理系统，公开号CN203159353U，其特征在于：包括含镍废水处理系统、含锌废水处理系统、含铜废水处理系统、含铬废水处理系统和前处理废水处理系统，所述的含锌废水处理系统、含铜废水处理系统、含铬废水处理系统和前处理废水处理系统处理后的废水通过管道与中间水池、膜处理系统、浓液处理系统相连;所述的含锌废水处理系统、含铜废水处理系统、含铬废水处理系统和前处理废水处理系统处理后的污泥通过管道与污泥处理系统相连。本实用新型通过将含镍废水采用槽边膜回收系统，达到资源利用及污染物零排放的目的，同时其他废水分质分流处理，经过预处理、物化沉淀、膜过滤后，中水回用，浓水深度处理后达标排放;具有水资源回用率高，处理效果好等优点。
上述专利中虽然具有资源利用高和污染物零排放等优点，但是上述专利是通过电镀来处理废水中的金属离子，在实际生产过程中，处理一次废水往往要耗费大量的电能，导致处理废水的成本较高。
随着社会的发展，人们的能源节约意识逐渐增强，对传统的需要耗费大量的能源的废水处理设备的需求越来越少。现在，传统的废水处理设备已经不能满足人们的生产需求了。
实用新型内容
本实用新型为了克服现有技术中存在的传统处理设备在处理废水时需要耗费大量的电能的缺点，现提供安全性高、废水处理能力强、利用太阳能的一种太阳能化工废水处理系统。
本实用新型的一种太阳能化工废水处理系统，包括用于输入污水和初步调节污水的调节池，所述的调节池中设有废水提升泵，所述的调节池后端设有压滤机，压滤机前端设有气动隔膜泵，所述的调节池与用于除去钙离子的脱钙池相连接，所述的脱钙池的另一端与氧化池相连接，所述的氧化池旁设有管理和调节污水处理系统的设备控制间，所述的设备间上方设有用于采集太阳能的太阳能模块，所述的设备控制间的另一旁设有用生物来降解污水的曝气池，所述的曝气池前端设有反应池和沉淀池，所述的沉淀池后设有用于酸化污水的水解酸化池。
过去人们是直接用电厂产生的电能来驱动废水处理装置，该方式在长期的使用过程中需要耗费大量的电力资源，从而导致废水处理的成本居高不下。现在通过安装太阳能模块来收集太阳能，可以实现废水厂电力的自给自足，大大降低了废水处理成本。
作为优选，所述的氧化池由一号催化氧化池和二号催化氧化池组成。所述的一号催化氧化池前端设有用于将处理过的废水排出室外的外排池，所述的二号催化氧化池前端设有用于储存事故水的事故池，所述的一号催化氧化池和二号催化氧化池内都设有不锈钢搅拌器。传统的废水处理厂一般只设有一处氧化池，常常导致废水中的杂质无法彻底清除。现将废水依次通过一号催化氧化池和二号催化氧化池，进行多级氧化处理，可以有效的提高废水处理效率。利用不锈钢搅拌器，可以在搅拌过程中避免搅拌器被氧化腐蚀，提高搅拌器的使用寿命。外排池用来将处理完成的废水排除室外。事故池用来避免废水处理时出现的意外情况。
作为优选，所述的太阳能模块包括数个太阳能采集板，所述的太阳能采集板下端设有控制电路，所述的控制电路旁设有电池板。所述的太阳能采集板放置在废水厂的屋顶上，可以有效地采集屋顶的光能。利用电池板，将采集到的光能转化成化学能进行储存。
作为优选，所述的设备控制间包括放置污水处理设备的设备间，所述的设备间旁设有用于操控设备的操作间。所述的设备间内设有至少两台鼓风机和至少一台空压机，所述的设备间旁设有至少两台隔膜计量泵和至少两台配药箱。鼓风机用于给曝气装置提供气体流动的动力，空压机用来压缩曝气装置中的气体。工人在设备控制间中，可以实时监控废水处理进程，当出现异常时可以及时进行故障排查。
作为优选，所述的曝气池包括一号曝气池和二号曝气池。利用多级曝气结构可以有效地去除废水的杂质。
作为优选，所述的沉淀池包括混凝沉淀池，所述的混凝沉淀池旁设有二沉池，所述的二沉池下方设有中沉池，所述的二沉池和中沉池外侧都设有至少两台用于脱水处理前污泥输送的污泥泵。通过多级沉淀机构可以较大程度地出去废水中的杂质。
作为优选，所述的水解酸化池底部设有用于在水中进行搅拌的潜水搅拌机。潜水搅拌机可以在池底对废水进行搅拌，可以提高废水净化效率。
本实用新型具有以下有益效果：利用太阳能可以实现电力的自己自足，安全环保，使用寿命长，废水处理能力强。
