申请日2018.06.01
公开(公告)日2019.03.26
IPC分类号C02F1/00
摘要
本实用新型提供一种便于倾倒的农业用污水处理设备，涉及污水处理领域。该便于倾倒的农业用污水处理设备，包括支撑板，所述支撑板的上表面搭接有污水处理设备本体，所述支撑板的上表面开设有凹槽。该便于倾倒的农业用污水处理设备，通过电机、转盘、固定块和绳索之间的相互配合，达到经过电机的工作，使得电机便于将绳索向上进行拉扯，同时绳索的拉扯会便于将污水处理设备本体向右进行倾倒，通过污水处理设备本体右侧设置的第一弹簧，达到经过第一弹簧的收缩力度，从而便于将污水处理设备本体向右进行倾倒，解决了现有的污水处理设备在将污水进行处理完成后，由于不便于进行倾倒，从而其内部的固体物质不便于进行处理的问题。
权利要求书

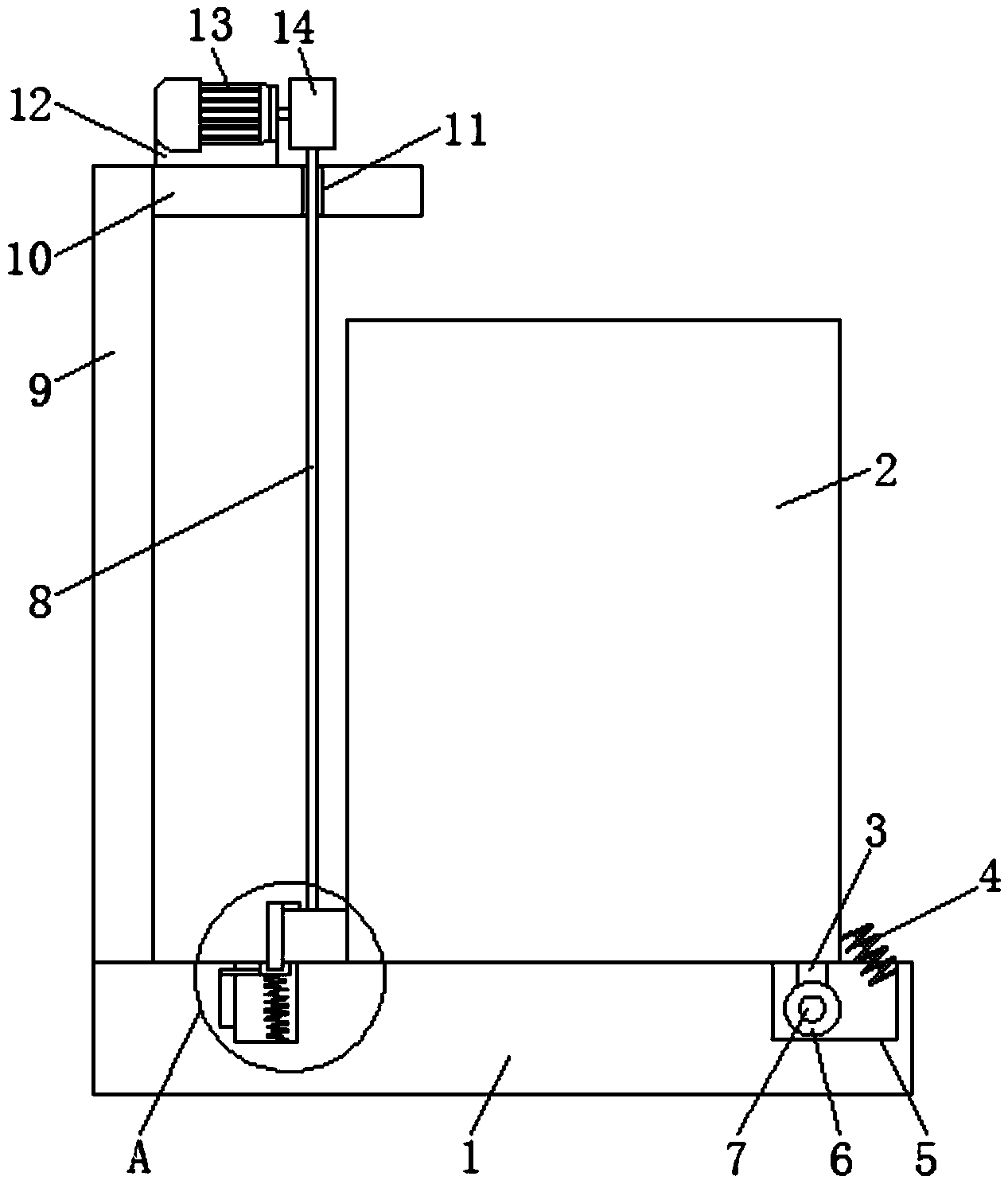

1.一种便于倾倒的农业用污水处理设备，包括支撑板(1)，其特征在于：所述支撑板(1)的上表面搭接有污水处理设备本体(2)，所述支撑板(1)的上表面开设有凹槽(5)，所述凹槽(5)的正面内壁焊接有固定轴(7)，所述固定轴(7)的表面套接有转轮(6)，所述转轮(6)的上表面焊接有连接杆(3)，所述连接杆(3)远离转轮(6)的一端与污水处理设备本体(2)的底部焊接，所述支撑板(1)的上表面焊接有立柱(9)，所述立柱(9)远离支撑板(1)的一端焊接有顶板(10)，所述顶板(10)的上表面焊接有底座(12)，所述底座(12)的上表面粘接有电机(13)，所述电机(13)的输出端焊接有转盘(14)，所述转盘(14)的下表面系有绳索(8)，所述顶板(10)的上表面开设有与下表面相连通的活动孔(11)，所述绳索(8)远离转盘(14)的一端贯穿活动孔(11)并延伸至顶板(10)的下方，所述绳索(8)位于顶板(10)下方的一端系有固定块(17)，所述固定块(17)的右侧与污水处理设备本体(2)的左侧焊接，所述固定块(17)的上表面搭接有卡块(15)，所述卡块(15)的左侧焊接有转杆(16)，所述支撑板(1)的上表面开设有弹簧槽(22)，所述固定块(17)的下表面并位于弹簧槽(22)的内部搭接有托块(18)。
2.根据权利要求1所述的一种便于倾倒的农业用污水处理设备，其特征在于：所述托块(18)的上表面开设有转动槽(19)，所述转杆(16)远离卡块(15)的一端与转动槽(19)的内部活动连接。
3.根据权利要求1所述的一种便于倾倒的农业用污水处理设备，其特征在于：所述弹簧槽(22)的左侧内壁开设有滑槽(23)，所述滑槽(23)的内部滑动连接有滑杆(20)，所述滑杆(20)远离滑槽(23)的一端与托块(18)的左侧焊接。
4.根据权利要求1所述的一种便于倾倒的农业用污水 处理设备，其特征在于：所述污水处理设备本体(2)的右侧焊接有第一弹簧(4)，所述第一弹簧(4)远离污水处理设备本体(2)的一端与凹槽(5)的右侧内壁焊接。
5.根据权利要求1所述的一种便于倾倒的农业用污水处理设备，其特征在于：所述托块(18)的下表面焊接有第二弹簧(21)，所述第二弹簧(21)远离托块(18)的一端与弹簧槽(22)的内底壁焊接。
6.根据权利要求1所述的一种便于倾倒的农业用污水处理设备，其特征在于：所述固定块(17)的下表面与支撑板(1)的上表面搭接。
说明书
一种便于倾倒的农业用污水处理设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种便于倾倒的农业用污水处理设备。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，在对于污水进行处理时，需要使用污水处理设备进行处理。
目前，污水处理设备，是一种能有效处理城区的生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义，但是现有的污水处理设备在将污水进行处理完成后，由于不便于进行倾倒，从而其内部的固体物质不便于进行处理。
实用新型内容
针对现有技术的不足，本实用新型提供了一种便于倾倒的农业用污水处理设备，解决了现有的污水处理设备在将污水进行处理完成后，由于不便于进行倾倒，从而其内部的固体物质不便于进行处理的问题。
技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种便于倾倒的农业用污水处理设备，包括支撑板，所述支撑板的上表面搭接有污水处理设备本体，所述支撑板的上表面开设有凹槽，所述凹槽的正面内壁焊接有固定轴，所述固定轴的表面套接有转轮，所述转轮的上表面焊接有连接杆，所述连接杆远离转轮的一端与污水处理设备本体的底部焊接，所述支撑板的上表面焊接有立柱，所述立柱远离支撑板的一端焊接有顶板，所述顶板的上表面焊接有底座，所述底座的上表面粘接有电机，所述电机的输出端焊接有转盘，所述转盘的下表面系有绳索，所述顶板的上表面开设有与下表面相连通的活动孔，所述绳索远离转盘的一端贯穿活动孔并延伸至顶板的下方，所述绳索位于顶板下方的一端系有固定块，所述固定块的右侧与污水处理设备本体的左侧焊接，所述固定块的上表面搭接有卡块，所述卡块的左侧焊接有转杆，所述支撑板的上表面开设有弹簧槽，所述固定块的下表面并位于弹簧槽的内部搭接有托块。
进一步的，所述托块的上表面开设有转动槽，所述转杆远离卡块的一端与转动槽的内部活动连接。
进一步的，所述弹簧槽的左侧内壁开设有滑槽，所述滑槽的内部滑动连接有滑杆，所述滑杆远离滑槽的一端与托块的左侧焊接。
进一步的，所述污水处理设备本体的右侧焊接有第一弹簧，所述第一弹簧远离污水处理设备本体的一端与凹槽的右侧内壁焊接。
进一步的，所述托块的下表面焊接有第二弹簧，所述第二弹簧远离托块的一端与弹簧槽的内底壁焊接。
进一步的，所述固定块的下表面与支撑板的上表面搭接。
有益效果
1、该便于倾倒的农业用污水处理设备，通过电机、转盘、固定块和绳索之间的相互配合，达到经过电机的工作，使得电机便于将绳索向上进行拉扯，同时绳索的拉扯会便于将污水处理设备本体向右进行倾倒，通过污水处理设备本体右侧设置的第一弹簧，达到经过第一弹簧的收缩力度，从而便于将污水处理设备本体向右进行倾倒，解决了现有的污水处理设备在将污水进行处理完成后，由于不便于进行倾倒，从而其内部的固体物质不便于进行处理的问题。
2、该便于倾倒的农业用污水处理设备，通过转杆和卡块之间的相互配合，达到经过转杆和卡块将固定块进行限位，从而将污水处理设备本体进行限位，避免在污水处理设备本体在不需要倾倒时出现松动影响处理效果，通过托块和第二弹簧之间的相互配合，达到便于将转杆和卡块进行拉动并收入弹簧槽的内部，使得便于电机与第一弹簧将污水处理设备本体进行倾倒。
