申请日2018.06.01
公开(公告)日2019.03.29
IPC分类号B01D29/01; B01D29/64; B01D29/94; B01D29/96
摘要
本实用新型涉及市政道路用防堵塞的污水处理装置辅助机构技术领域，尤其涉及一种市政道路用防堵塞的污水处理装置辅助机构。本实用新型要解决的技术问题是大量的杂物会推积在滤网附近，从而容易在使滤网造成堵塞。为了解决上述技术问题，本实用新型提供了一种市政道路用防堵塞的污水处理装置辅助机构，包括滤腔和弧形滤网，所述滤腔的两侧均固定连接有存储箱，所述滤腔的两侧且位于弧形滤网两侧的边缘位置均开设有倾斜通道。本实用新型通过弧形滤网两侧的倾斜通道以及倾斜滑板使杂物进入存储箱的内部，同时通过电动推杆能够使漏板上的杂物进行上升，从而便于清理收集，进而有效的解决了在过滤过程中杂物堆积在滤网上的问题。
权利要求书

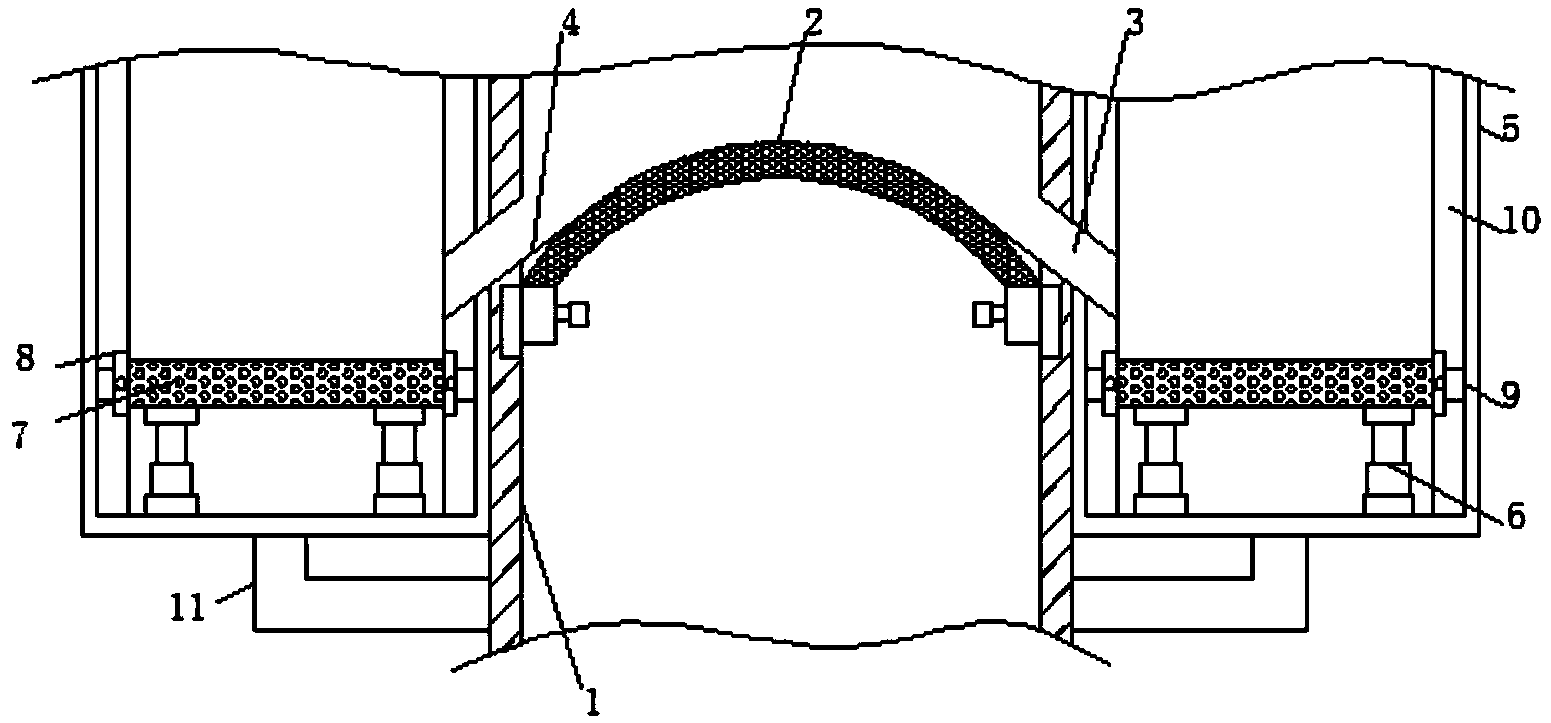

1.一种市政道路用防堵塞的污水处理装置辅助机构，包括滤腔(1)和弧形滤网(2)，其特征在于：所述滤腔(1)的两侧均固定连接有存储箱(5)，所述滤腔(1)的两侧且位于弧形滤网(2)两侧的边缘位置均开设有倾斜通道(3)，且倾斜通道(3)内部的底部固定连接有倾斜滑板(4)，所述倾斜滑板(4)的一端与弧形滤网(2)一侧的顶部搭接，所述存储箱(5)内壁的底部固定连接有电动推杆(6)，所述电动推杆(6)的自由端与漏板(7)的底部固定连接，所述漏板(7)的两侧均固定连接有支脚(8)，所述支脚(8)的一端通过转轴转动连接有滑轮(9)，所述存储箱(5)内壁的两侧均固定连接有配合滑轮(9)滑动的滑道(10)，所述存储箱(5)的底部与连通管(11)的一端固定连接，且连通管(11)的另一端与滤腔(1)的一侧固定连接;
所述滤腔(1)的背面开设有滑槽(12)，所述滑槽(12)内壁的两侧分别与滑杆(13)的两端固定连接，所述滑杆(13)上滑动连接有滑块(14)，所述滑杆(13)的外表面套接有复位弹簧(15)，且复位弹簧(15)的两端分别与滑块(14)的一侧和滑槽(12)内壁的一侧固定连接，所述滑块(14)的顶部固定连接有拨杆(16)，且拨杆(16)的顶部贯穿滑槽(12)的顶部并延伸至其上方，所述滑块(14)的底部固定连接有连接杆(17)，所述连接杆(17)的底部贯穿滑槽(12)的底部并延伸至其下方，所述滑槽(12)的底部开设有配合连接杆(17)移动的通槽(18)，所述连接杆(17)的底部固定连接有弧形刮板(19)，且弧形刮板(19)的内侧壁与弧形滤网(2)顶部的外侧壁搭接。
2.根据权利要求1所述的一种市政道路用防堵塞的污水处理装置辅助机构，其特征在于：所述弧形滤网(2)的底部固定连接有套筒(20)，所述套筒(20)内滑动连接有活动块(21)，且活动块(21)的两侧与套筒(20)内壁的两侧搭接。
3.根据权利要求2所述的一种市政道路用防堵塞的污水 处理装置辅助机构，其特征在于：所述活动块(21)的一侧与拉杆(22)的一端固定连接，且拉杆(22)的另一端贯穿套筒(20)的左侧并延伸至其外部，所述拉杆(22)的另一端固定连接有拉块(27)。
4.根据权利要求3所述的一种市政道路用防堵塞的污水处理装置辅助机构，其特征在于：所述拉杆(22)的外表面套接有伸缩弹簧(23)，且伸缩弹簧(23)的两端分别与活动块(21)的左侧和套筒(20)内壁的左侧固定连接。
5.根据权利要求2所述的一种市政道路用防堵塞的污水处理装置辅助机构，其特征在于：所述活动块(21)的右侧固定连接有限位杆(24)，且限位杆(24)的一端贯穿套筒(20)的右侧并延伸至其外部。
6.根据权利要求1所述的一种市政道路用防堵塞的污水处理装置辅助机构，其特征在于：所述滤腔(1)内壁的两侧均固定连接有限位块(25)，且限位块(25)的一侧开设有配合限位杆(24)使用的限位孔(26)。
说明书
一种市政道路用防堵塞的污水处理装置辅助机构
技术领域
本实用新型涉及市政道路用防堵塞的污水处理装置辅助机构技术领域，具体为一种市政道路用防堵塞的污水处理装置辅助机构。
背景技术
污水处理即使污水达到排入某一水体或再次使用的水质要求，对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现有的污水处理设备在使用时，由于污水中含有大量的杂物，并且有些杂物的体积较大，在初次过滤时，大量的杂物会推积在滤网附近，从而容易在使滤网出现堵塞的现象，严重影响水流量，从而使过滤的效率降低，同时滤网也会由于污水的冲击力出现损坏的情况，从而严重影响其余净化设备的正常工作，造成不必要的损失。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种市政道路用防堵塞的污水处理装置辅助机构，解决了大量的杂物会推积在滤网附近，从而容易在使滤网造成堵塞的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种市政道路用防堵塞的污水处理装置辅助机构，包括滤腔和弧形滤网，所述滤腔的两侧均固定连接有存储箱，所述滤腔的两侧且位于弧形滤网两侧的边缘位置均开设有倾斜通道，且倾斜通道内部的底部固定连接有倾斜滑板，所述倾斜滑板的一端与弧形滤网一侧的顶部搭接，所述存储箱内壁的底部固定连接有电动推杆，所述电动推杆的自由端与漏板的底部固定连接，所述漏板的两侧均固定连接有支脚，所述支脚的一端通过转轴转动连接有滑轮，所述存储箱内壁的两侧均固定连接有配合滑轮滑动的滑道，所述存储箱的底部与连通管的一端固定连接，且连通管的另一端与滤腔的一侧固定连接。
所述滤腔的背面开设有滑槽，所述滑槽内壁的两侧分别与滑杆的两端固定连接，所述滑杆上滑动连接有滑块，所述滑杆的外表面套接有复位弹簧，且复位弹簧的两端分别与滑块的一侧和滑槽内壁的一侧固定连接，所述滑块的顶部固定连接有拨杆，且拨杆的顶部贯穿滑槽的顶部并延伸至其上方，所述滑块的底部固定连接有连接杆，所述连接杆的底部贯穿滑槽的底部并延伸至其下方，所述滑槽的底部开设有配合连接杆移动的通槽，所述连接杆的底部固定连接有弧形刮板，且弧形刮板的内侧壁与弧形滤网顶部的外侧壁搭接。
优选的，所述弧形滤网的底部固定连接有套筒，所述套筒内滑动连接有活动块，且活动块的两侧与套筒内壁的两侧搭接。
优选的，所述活动块的一侧与拉杆的一端固定连接，且拉杆的另一端贯穿套筒的左侧并延伸至其外部，所述拉杆的另一端固定连接有拉块。
优选的，所述拉杆的外表面套接有伸缩弹簧，且伸缩弹簧的两端分别与活动块的左侧和套筒内壁的左侧固定连接。
优选的，所述活动块的右侧固定连接有限位杆，且限位杆的一端贯穿套筒的右侧并延伸至其外部。
优选的，所述滤腔内壁的两侧均固定连接有限位块，且限位块的一侧开设有配合限位杆使用的限位孔。
(三)有益效果
本实用新型提供了一种市政道路用防堵塞的污水处理装置辅助机构。具备以下有益效果：
(1)、该市政道路用防堵塞的污水处理装置，由于对过滤网进行改进，通过弧形滤网可以使杂物在污水的冲击下流到弧形滤网的两边，从而通过弧形滤网两侧的倾斜通道以及倾斜滑板使杂物进入存储箱的内部，同时通过电动推杆能够使漏板上的杂物进行上升，从而便于清理收集，进而有效的解决了在过滤过程中杂物堆积在滤网上的问题，使得杂物难以在过滤网上堆积，能有效的防止过滤网被堵塞的现象。
(2)、该市政道路用防堵塞的污水处理装置，由于对过滤装置进行改进，通过拨动拨杆使两个滑块带动连接杆上的弧形刮板进行相背运动，从而使弧形刮板对弧形滤网上的残留杂物进行清理，使残留的杂物能够通过弧形刮板进入储存箱内，从而使污水中的杂物得到有效的清理，为弧形滤网的过滤能力得到提升，从而加快了整个初次过滤的进程。
(3)、该市政道路用防堵塞的污水处理装置，由于对过弧形滤网进行改进，通过拉动拉块使活动块带动限位杆的一端脱离限位块上的限位孔，从而使整个弧形滤网便于拆卸，反之则便于安装，从而便于对弧形滤网进行检修或者更换。
