申请日2018.06.01
公开(公告)日2019.03.29
IPC分类号C02F1/00
摘要
本实用新型公开了一种用于处理污水中硫化物的投药装置，包括支架本体，所述支架本体的内侧壁开设有两个相对称的滑槽，支架本体的内部放置有拉杆，拉杆的左右两端均固定连接有与滑槽相适配的滑块，且滑块卡接于滑槽的内部，拉杆的底面固定连接有两个相对称的立杆，支架本体的底面固定连接有横板。该用于处理污水中硫化物的投药装置，通过滑杆的外表面套接有两个相对称的夹板，夹板相互靠近的一侧面固定连接有橡胶垫，能够使两个夹板在滑杆上向中间滑动，加紧药块，通过滑杆的外表面套接有弹簧，能够使两个夹板在弹簧的弹力作用下分开，返回到原来的位置，便于再次夹药块，这样通过该夹具夹药块投药能够防止直接投药造成的危险。
权利要求书

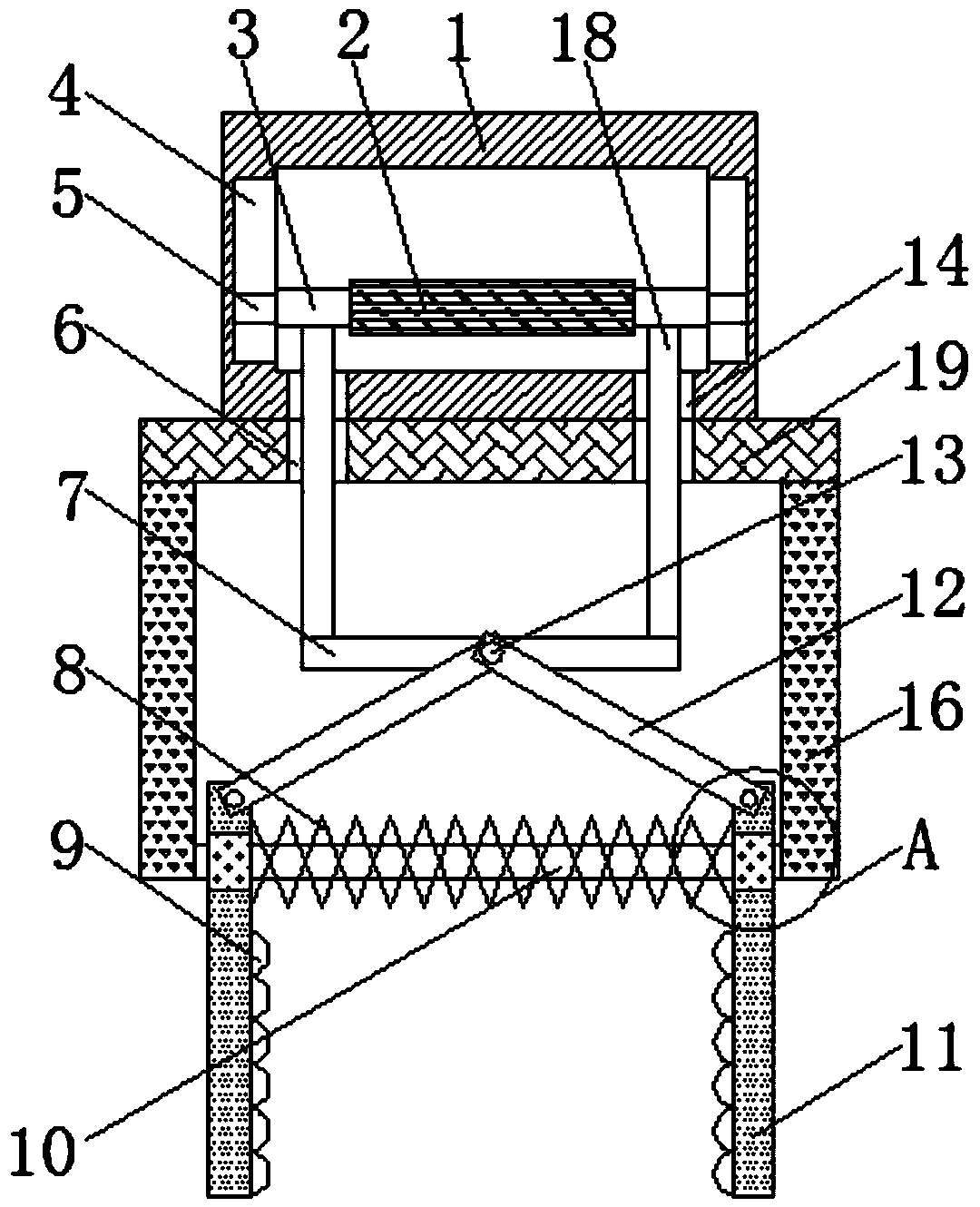

1.一种用于处理污水中硫化物的投药装置，包括支架本体(1)，其特征在于：所述支架本体(1)的内侧壁开设有两个相对称的滑槽(4)，所述支架本体(1)的内部放置有拉杆(3)，所述拉杆(3)的左右两端均固定连接有与滑槽(4)相适配的滑块(5)，且滑块(5)卡接于滑槽(4)的内部，所述拉杆(3)的底面固定连接有两个相对称的立杆(18)，所述支架本体(1)的内底壁开设有两个相对称的第一通孔(14)，所述支架本体(1)的底面固定连接有横板(19)，所述横板(19)的上表面开设有第二通孔(6)，两个所述立杆(18)远离拉杆(3)的一端分别依次贯穿第一通孔(14)和第二通孔(6)并延伸至横板(19)的下方，所述横板(19)的底面固定连接有两个相对称的竖板(16)，所述横板(19)的底面放置有第一连接杆(7)，两个所述立杆(18)远离拉杆(3)的一端均与第一连接杆(7)的上表面固定连接，所述横板(19)的下方放置有滑杆(10)，所述滑杆(10)的左右两端分别与两个竖板(16)相互靠近的一侧面固定连接，所述横板(19)的下方放置有两个相对称的夹板(11)，两个所述夹板(11)左侧面的上部均固定镶嵌有与滑杆(10)相适配的滑环(17)，且滑环(17)与滑杆(10)相套接，两个所述夹板(11)的顶端均通过第一销轴(15)固定铰接有第二连接杆(12)，两个所述第二连接杆(12)远离第一销轴(15)的一端均通过第二销轴(13)与第一连接杆(7)正面的中部固定铰接，所述横板(19)的下方放置有弹簧(8)，所述弹簧(8)的两端分别与两个夹板(11)相互靠近的一侧面固定连接，且弹簧(8)与滑杆(10)相套接。
2.根据权利要求1所述的一种用于处理污水 中硫化物的投药装置，其特征在于：所述第二通孔(6)位于第一通孔(14)的正下方，且第二通孔(6)的直径值与第一通孔(14)的直径值相等。
3.根据权利要求1所述的一种用于处理污水中硫化物的投药装置，其特征在于：所述拉杆(3)的外表面固定连接有防滑套(2)，所述防滑套(2)的水平长度值小于拉杆(3)的水平长度值。
4.根据权利要求1所述的一种用于处理污水中硫化物的投药装置，其特征在于：所述立杆(18)所在的竖直面与拉杆(3)所在的水平面相垂直，所述立杆(18)所在的竖直面与第一连接杆(7)所在的水平面相垂直。
5.根据权利要求1所述的一种用于处理污水中硫化物的投药装置，其特征在于：所述立杆(18)所在的竖直面与横板(19)所在的水平面相垂直，所述竖板(16)所在的竖直面与横板(19)所在的水平面相垂直。
6.根据权利要求1所述的一种用于处理污水中硫化物的投药装置，其特征在于：所述横板(19)的水平长度值大于支架本体(1)的水平长度值，两个所述夹板(11)相互靠近的一侧面固定连接有橡胶垫(9)。
说明书
一种用于处理污水中硫化物的投药装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种用于处理污水中硫化物的投药装置。
背景技术
生活污水和工业废水中通常含有硫化物，当大量生活污水排入水系或下水道，由于含硫有机物受微生物作用而分解出硫化物，某些工业废水如石油炼制、人造纤维、印染、制革、炼焦、造气、选矿和造纸等废水中，亦可发现含硫化物，水中的硫化物易逸散于空气中，产生臭味，且毒性很大，水中硫化物可以释出硫化氢，硫化氢除自身能腐蚀金属外，还可被污水中的微生物氧化成硫酸，进而腐蚀下水道等。
因此需要对污水去除硫化物，硫化物可以和石灰水发生化学反应而产生沉淀，石灰水是由生石灰和水发生反应生成的，生石灰与水反应产生大量的热量，如果直接人工投药可能会对人造成烫伤。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种用于处理污水中硫化物的投药装置，解决了目前对于去除硫化物投料不安全的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种用于处理污水中硫化物的投药装置，包括支架本体，所述支架本体的内侧壁开设有两个相对称的滑槽，所述支架本体的内部放置有拉杆，所述拉杆的左右两端均固定连接有与滑槽相适配的滑块，且滑块卡接于滑槽的内部，所述拉杆的底面固定连接有两个相对称的立杆，所述支架本体的内底壁开设有两个相对称的第一通孔，所述支架本体的底面固定连接有横板，所述横板的上表面开设有第二通孔，两个所述立杆远离拉杆的一端分别依次贯穿第一通孔和第二通孔并延伸至横板的下方，所述横板的底面固定连接有两个相对称的竖板，所述横板的底面放置有第一连接杆，两个所述立杆远离拉杆的一端均与第一连接杆的上表面固定连接，所述横板的下方放置有滑杆，所述滑杆的左右两端分别与两个竖板相互靠近的一侧面固定连接，所述横板的下方放置有两个相对称的夹板，两个所述夹板左侧面的上部均固定镶嵌有与滑杆相适配的滑环，且滑环与滑杆相套接，两个所述夹板的顶端均通过第一销轴固定铰接有第二连接杆，两个所述第二连接杆远离第一销轴的一端均通过第二销轴与第一连接杆正面的中部固定铰接，所述横板的下方放置有弹簧，所述弹簧的两端分别与两个夹板相互靠近的一侧面固定连接，且弹簧与滑杆相套接。
优选的，所述第二通孔位于第一通孔的正下方，且第二通孔的直径值与第一通孔的直径值相等。
优选的，所述拉杆的外表面固定连接有防滑套，所述防滑套的水平长度值小于拉杆的水平长度值。
优选的，所述立杆所在的竖直面与拉杆所在的水平面相垂直，所述立杆所在的竖直面与第一连接杆所在的水平面相垂直。
优选的，所述立杆所在的竖直面与横板所在的水平面相垂直，所述竖板所在的竖直面与横板所在的水平面相垂直。
优选的，所述横板的水平长度值大于支架本体的水平长度值，两个所述夹板相互靠近的一侧面固定连接有橡胶垫。
(三)有益效果
本实用新型提供了一种用于处理污水中硫化物的投药装置，具备以下有益效果：
(1)该用于处理污水中硫化物的投药装置，通过滑杆的外表面套接有两个相对称的夹板，夹板相互靠近的一侧面固定连接有橡胶垫，能够使两个夹板在滑杆上向中间滑动，加紧药块，通过滑杆的外表面套接有弹簧，能够使两个夹板在弹簧的弹力作用下分开，返回到原来的位置，便于再次夹药块，这样通过该夹具夹药块投药能够防止直接投药造成的危险。
(2)该用于处理污水中硫化物的投药装置，通过支架本体的内侧壁开设有两个相对称的滑槽，能够使拉杆在滑槽内上下移动，通过拉杆的外表面固定连接有防滑套，防止手滑使药块滑落，通过拉杆的底面固定连接有两个立杆，能够使两个立杆上下移动，通过立杆固定连接有第一连接杆，第一连接杆与第二连接杆铰接，第二连接杆与两个夹板固定铰接，能够在立杆上下移动作用下使两个夹板向中间移动，从而加紧药块，这样通过该装置便于药块的投入，避免发生危险。
