申请日2018.06.01
公开(公告)日2019.04.02
IPC分类号C02F9/14; C02F101/30
摘要
本实用新型公开了一种电泳涂装废水用收集处理设备，包括设备壳体，所述设备壳体的前端外表面安装有控制箱，且控制箱的前端外表面设置有控制按键，所述设备壳体的下端外表面安装有支撑底座，且设备壳体的上端设置有检修孔，所述检修孔的上端部设置有孔盖，且检修孔与孔盖的接触部位设置有密封垫，所述检修孔的一侧安装有二号固定座，所述孔盖的一侧安装有一号固定座，且一号固定座与二号固定座通过紧固螺栓连接，所述检修孔的另一侧设置有一号合页。本实用新型所述的一种电泳涂装废水用收集处理设备，设有过滤器和孔盖，能对废水进行二次过滤，打开孔盖更加方便，提高工作效率，带来更好的使用前景。
权利要求书

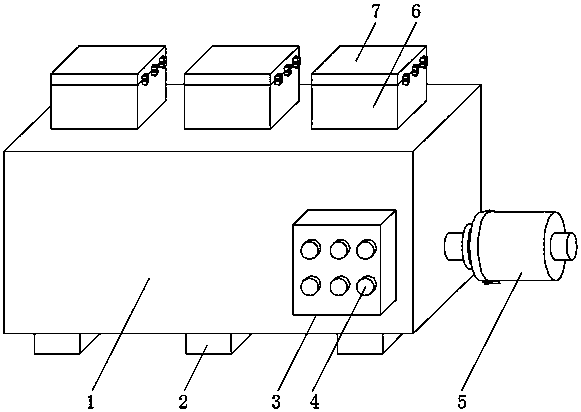

1.一种电泳涂装废水用收集处理设备，包括设备壳体(1)，其特征在于：所述设备壳体(1)的前端外表面安装有控制箱(3)，且控制箱(3)的前端外表面设置有控制按键(4)，所述设备壳体(1)的下端外表面安装有支撑底座(2)，且设备壳体(1)的上端设置有检修孔(6)，所述检修孔(6)的上端部设置有孔盖(7)，且检修孔(6)与孔盖(7)的接触部位设置有密封垫(12)，所述检修孔(6)的一侧安装有二号固定座(10)，所述孔盖(7)的一侧安装有一号固定座(8)，且一号固定座(8)与二号固定座(10)通过紧固螺栓(9)连接，所述检修孔(6)的另一侧设置有一号合页(11)，所述设备壳体(1)的一侧设置有过滤器(5)，且过滤器(5)的上端部设置有过滤器盖(14)，所述过滤器盖(14)的上端设置有进水口(13)，所述过滤器(5)的内部设置有滤芯(17)，且滤芯(17)的外表面环绕安装有活性炭滤网(18)，所述过滤器(5)的一侧设置有卡扣(15)，且过滤器(5)的另一侧设置有二号合页(16)，所述过滤器(5)的下端设置有出水口(19)。
2.根据权利要求1所述的一种电泳涂装废水用收集处理设备，其特征在于：所述孔盖(7)的整体结构为长方体结构，且孔盖(7)通过一号合页(11)与检修孔(6)活动连接，所述检修孔(6)与设备壳体(1)的连接方式为焊接连接。
3.根据权利要求1所述的一种电泳涂装废水 用收集处理设备，其特征在于：所述过滤器(5)的整体结构为圆柱体结构，所述过滤器盖(14)通过二号合页(16)与过滤器(5)活动连接，且过滤器盖(14)的固定方式为卡扣固定，所述过滤器盖(14)与过滤器(5)的接触部位设置有密封圈。
4.根据权利要求1所述的一种电泳涂装废水用收集处理设备，其特征在于：所述设备壳体(1)的另一侧设置有一号进水管，且设备壳体(1)的另一侧靠近一号进水管的下方设置有二号进水管。
5.根据权利要求1所述的一种电泳涂装废水用收集处理设备，其特征在于：所述设备壳体(1)的内部依次设置有综合废水池、一号反应池、综合沉淀池 、水解酸化池、接触氧化池、二号反应池、二沉池和清水池。
6.根据权利要求1所述的一种电泳涂装废水用收集处理设备，其特征在于：所述设备壳体(1)内部的综合废水池中设置有废水泵，综合沉淀池、二沉池的底部设置有污泥泵。
说明书
一种电泳涂装废水用收集处理设备
技术领域
本实用新型涉及废水收集处理设备领域，特别涉及一种电泳涂装废水用收集处理设备。
背景技术
电泳涂装是利用外加电场使悬浮于电泳液中的颜料和树脂等微粒定向迁移并沉积于电极之一的基底表面的涂装方法，电泳涂装是近三十年来发展起来的一种特殊涂膜形成方法，是对水性涂料最具有实际意义的施工工艺，具有水溶性、无毒、易于自动化控制等特点，迅速在汽车、建材、五金、家电等行业得到广泛的应用;现有的电泳涂装废水用收集处理设备在使用时存在一定的弊端，传统的废水收集处理设备处理过后的废水过滤不彻底，过滤效果差，使用不方便，传统的废水收集处理设备在进行检修时，孔盖的打开较为麻烦，打开不方便，给使用者带来了一定的影响，为此，我们提出一种电泳涂装废水用收集处理设备。
实用新型内容
本实用新型的主要目的在于提供一种电泳涂装废水用收集处理设备，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种电泳涂装废水用收集处理设备，包括设备壳体，所述设备壳体的前端外表面安装有控制箱，且控制箱的前端外表面设置有控制按键，所述设备壳体的下端外表面安装有支撑底座，且设备壳体的上端设置有检修孔，所述检修孔的上端部设置有孔盖，且检修孔与孔盖的接触部位设置有密封垫，所述检修孔的一侧安装有二号固定座，所述孔盖的一侧安装有一号固定座，且一号固定座与二号固定座通过紧固螺栓连接，所述检修孔的另一侧设置有一号合页，所述设备壳体的一侧设置有过滤器，且过滤器的上端部设置有过滤器盖，所述过滤器盖的上端设置有进水口，所述过滤器的内部设置有滤芯，且滤芯的外表面环绕安装有活性炭滤网，所述过滤器的一侧设置有卡扣，且过滤器的另一侧设置有二号合页，所述过滤器的下端设置有出水口。
优选的，所述孔盖的整体结构为长方体结构，且孔盖通过一号合页与检修孔活动连接，所述检修孔与设备壳体的连接方式为焊接连接。
优选的，所述过滤器的整体结构为圆柱体结构，所述过滤器盖通过二号合页与过滤器活动连接，且过滤器盖的固定方式为卡扣固定，所述过滤器盖与过滤器的接触部位设置有密封圈。
优选的，所述设备壳体的另一侧设置有一号进水管，且设备壳体的另一侧靠近一号进水管的下方设置有二号进水管。
优选的，所述设备壳体的内部依次设置有综合废水池、一号反应池、综合沉淀池 、水解酸化池、接触氧化池、二号反应池、二沉池和清水池。
优选的，所述设备壳体内部的综合废水池中设置有废水泵，综合沉淀池、二沉池的底部设置有污泥泵。
与现有技术相比，本实用新型具有如下有益效果：该电泳涂装废水用收集处理设备，设置有过滤器，通过过滤器内的滤芯能对处理后的废水进行二次过滤，减少废水中的杂质，使设备的过滤效果更好，设置有孔盖，使设备在检修时，打开孔盖更加方便，提高工作效率，通过密封垫能使孔盖与检修孔之间更加密封，整个装置简单，操作方便，使用的效果相对于传统方式更好。
