申请日2018.06.01
公开(公告)日2019.04.02
IPC分类号C02F9/04; C02F103/30
摘要
本实用新型公开了一种纺织厂用废水处理设备，包括设备废水处理罐，所述废水处理罐的外表面靠近上端位置设有一号仓盖和二号仓盖，且二号仓盖位于一号仓盖的一侧，废水处理罐的外表面靠近前端位置设有玻璃面板和沉淀物出口，且沉淀物出口位于玻璃面板的下方，所述废水处理罐的一侧外表面设有右仓门，且右仓门的一侧外表面固定安装有消毒剂入口和出水口。本实用新型所述的一种纺织厂用废水处理设备，设有渔笼式滤网、桨式搅拌轴和活性炭色素吸附板，能通过过滤将垃圾进行收集，防止内部被堵塞，且能更好的将废水净化，促使废水处理效果更佳，并能更有效除去有害染色素，有利于废水再次回收利用，带来更好的使用前景。
权利要求书

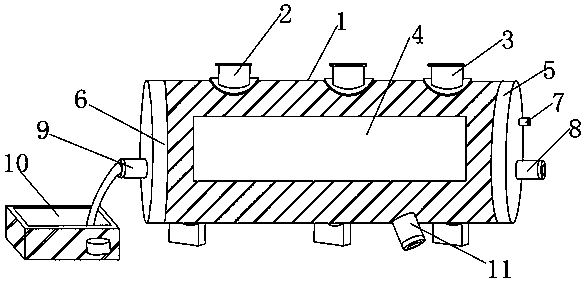

1.一种纺织厂用废水处理设备，包括设备废水处理罐(1)，其特征在于：所述废水处理罐(1)的外表面靠近上端位置设有一号仓盖(2)和二号仓盖(3)，且二号仓盖(3)位于一号仓盖(2)的一侧，所述废水处理罐(1)的外表面靠近前端位置设有玻璃面板(4)和沉淀物出口(11)，且沉淀物出口(11)位于玻璃面板(4)的下方，所述废水处理罐(1)的一侧外表面设有右仓门(5)，且右仓门(5)的一侧外表面固定安装有消毒剂入口(7)和出水口(8)，所述出水口(8)位于消毒剂入口(7)的一侧，所述废水处理罐(1)的另一侧外表面活动安装有左仓门(6)，所述左仓门(6)的一侧外表面固定安装有废水进口(9)，所述废水处理罐(1)的另一侧设有废水池(10)，所述废水处理罐(1)的内表面设有渔笼式滤网(12)和存水室(20)，且存水室(20)位于渔笼式滤网(12)的一侧，所述渔笼式滤网(12)的一侧与存水室(20)的一侧之间设有一级氧化室(15)和消毒池(19)，且消毒池(19)位于一级氧化室(15)的一侧，所述一级氧化室(15)的一侧和消毒池(19)的一侧之间设有二级氧化室(16)和活性炭色素吸附板(18)，且活性炭色素吸附板(18)位于二级氧化室(16)的一侧，所述二级氧化室(16)和活性炭色素吸附板(18)的一侧之间设有中和池(13)和沉淀池(17)，且沉淀池(17)位于中和池(13)的一侧，所述中和池(13)的内表面上端设有桨式搅拌轴(14)，所述渔笼式滤网(12)的内表面设有大号蜂窝网(21)与小号蜂窝网(23)，且小号蜂窝网(23)位于大号蜂窝网(21)的一侧，所述大号蜂窝网(21)的一侧与小号蜂窝网(23)的一侧之间设有中号蜂窝网(22)。
2.根据权利要求1所述的一种纺织厂用废水 处理设备，其特征在于：所述一号仓盖(2)的一侧与二号仓盖(3)的一侧设有三号仓盖，三号仓盖内表面为中空，三号仓盖内填充有混凝剂，且一号仓盖(2)、二号仓盖(3)和三号仓盖的外表面均涂有防锈涂层。
3.根据权利要求1所述的一种纺织厂用废水处理设备，其特征在于：所述玻璃面板(4)与废水处理罐(1)固定连接，且玻璃面板(4)的外表面设有防划保护膜。
4.根据权利要求1所述的一种纺织厂用废水处理设备，其特征在于：所述废水池(10)的内表面设有抽水泵，且废水池(10)的形状为长方体。
5.根据权利要求1所述的一种纺织厂用废水处理设备，其特征在于：所述废水处理罐(1)的外表面靠近下端位置设有支撑座，支撑座的数量为三组。
6.根据权利要求1所述的一种纺织厂用废水处理设备，其特征在于：所述桨式搅拌轴(14)的外表面设有搅拌叶，搅拌叶的数量为六组。
说明书
一种纺织厂用废水处理设备
技术领域
本实用新型涉及废水处理领域，特别涉及一种纺织厂用废水处理设备。
背景技术
废水处理设备是一种将排出的有害废水进行加工处理成无害水的一种处理设备，以达到将有害的废水进行处理后达到可排放于大自然的目的，其主要作用再于净化污水，减轻污染，可回收利用，充分利用资源，且能保护环境，具有较好的使用效果;现有的水处理设备在使用时存在一定的弊端，不能够在分离废水跟杂质后的装备中把淤泥更好的清理出去，不能对废水内有的垃圾进行很好的过滤或者过滤容易造成堵塞，不能很好的使药剂与废水反生充足的化学反应，不能够将废水内的染色素进行吸附出去，给实际使用带来了一定的不利影响，为此，我们提出一种水利工程淤泥处理设备。
实用新型内容
本实用新型的主要目的在于提供一种纺织厂用废水处理设备，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种纺织厂用废水处理设备，包括设备废水处理罐，所述废水处理罐的外表面靠近上端位置设有一号仓盖和二号仓盖，且二号仓盖位于一号仓盖的一侧，所述废水处理罐的外表面靠近前端位置设有玻璃面板和沉淀物出口，且沉淀物出口位于玻璃面板的下方，所述废水处理罐的一侧外表面设有右仓门，且右仓门的一侧外表面固定安装有消毒剂入口和出水口，所述出水口位于消毒剂入口的一侧，所述废水处理罐的另一侧外表面活动安装有左仓门，所述左仓门的一侧外表面固定安装有废水进口，所述废水处理罐的另一侧设有废水池，所述废水处理罐的内表面设有渔笼式滤网和存水室，且存水室位于渔笼式滤网的一侧，所述渔笼式滤网的一侧与存水室的一侧之间设有一级氧化室和消毒池，且消毒池位于一级氧化室的一侧，所述一级氧化室的一侧和消毒池的一侧之间设有二级氧化室和活性炭色素吸附板，且活性炭色素吸附板位于二级氧化室的一侧，所述二级氧化室和活性炭色素吸附板的一侧之间设有中和池和沉淀池，且沉淀池位于中和池的一侧，所述中和池的内表面上端设有桨式搅拌轴，所述渔笼式滤网的内表面设有大号蜂窝网与小号蜂窝网，且小号蜂窝网位于大号蜂窝网的一侧，所述大号蜂窝网的一侧与小号蜂窝网的一侧之间设有中号蜂窝网。
优选的，所述一号仓盖的一侧与二号仓盖的一侧设有三号仓盖，三号仓盖内表面为中空，三号仓盖内填充有混凝剂，且一号仓盖、二号仓盖和三号仓盖的外表面均涂有防锈涂层。
优选的，所述玻璃面板与废水处理罐固定连接，且玻璃面板的外表面设有防划保护膜。
优选的，所述废水池的内表面设有抽水泵，且废水池的形状为长方体。
优选的，所述废水处理罐的外表面靠近下端位置设有支撑座，支撑座的数量为三组。
优选的，所述桨式搅拌轴的外表面设有搅拌叶，搅拌叶的数量为六组。
与现有技术相比，本实用新型具有如下有益效果：该纺织厂用废水处理设备，通过设置有渔笼式滤网，可以通过渔笼式滤网的多层蜂窝网将大小的垃圾过滤进行收集，防止内部被堵塞，通过设置有桨式搅拌轴，可以通过桨式搅拌轴将混凝剂和废水进行搅拌，充分使混凝剂与废水发生化学反应，以至达到废水更好的净化效果，促使废水处理效果更佳，通过设置有活性炭色素吸附板，可以通过利用活性炭色素吸附板上的活性炭来吸附废水内的染色素进行脱色，将有害染色素除去，有利于废水再次回收利用，整个纺织厂用废水处理设备结构简单，操作方便，使用的效果相对于传统方式更好。
